ISO 965-2:1998
(Main)ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general purpose external and internal screw threads — Medium quality
ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general purpose external and internal screw threads — Medium quality
Filetages métriques ISO pour usages généraux — Tolérances — Partie 2: Dimensions limites pour filetages intérieurs et extérieurs d'usages généraux — Qualité moyenne
La présente partie de l'ISO 965 spécifie les dimensions limites pour les diamètres sur flancs et les diamètres au sommet pour les filetages ISO métriques (M) pour usages généraux, conformément à l'ISO 262, de profil de base conforme à l'ISO 68-1. Les dimensions limites, spécifiées pour la classe de qualité adoptée, sont dérivées des écarts fondamentaux et des tolérances spécifiés dans l'ISO 965-1.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 965-2
Third edition
1998-12-15
ISO general purpose metric screw
threads — Tolerances —
Part 2:
Limits of sizes for general purpose external
and internal screw threads — Medium quality
Filetages métriques ISO pour usages généraux — Tolérances —
Partie 2: Dimensions limites pour filetages intérieurs et extérieurs d’usages
généraux — Qualité moyenne
A
Reference number
ISO 965-2:1998(E)
---------------------- Page: 1 ----------------------
ISO 965-2:1998(E)

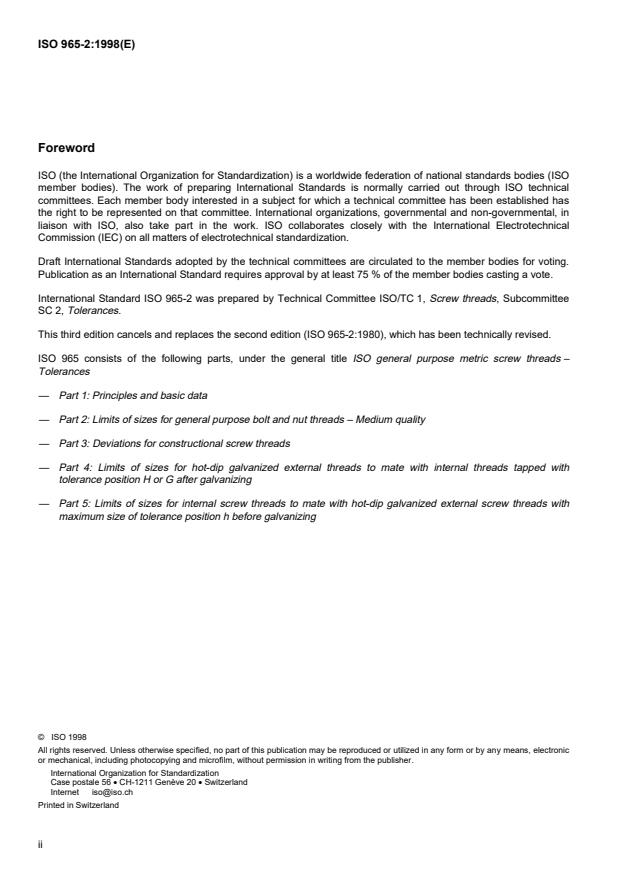

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 965-2 was prepared by Technical Committee ISO/TC 1, Screw threads, Subcommittee
SC 2, Tolerances.
This third edition cancels and replaces the second edition (ISO 965-2:1980), which has been technically revised.
ISO 965 consists of the following parts, under the general title ISO general purpose metric screw threads –
Tolerances
— Part 1: Principles and basic data
— Part 2: Limits of sizes for general purpose bolt and nut threads – Medium quality
— Part 3: Deviations for constructional screw threads
— Part 4: Limits of sizes for hot-dip galvanized external threads to mate with internal threads tapped with
tolerance position H or G after galvanizing
— Part 5: Limits of sizes for internal screw threads to mate with hot-dip galvanized external screw threads with
maximum size of tolerance position h before galvanizing
© ISO 1998
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD © ISO ISO 965-2:1998(E)
ISO general purpose metric screw threads — Tolerances —
Part 2:
Limits of sizes for general purpose external and internal screw
threads — Medium quality
1 Scope
This part of ISO 965 specifies limits of sizes for pitch and crest diameters for ISO general purpose metric screw
threads (M) conforming to ISO 262 having basic profile according to ISO 68-1.
The limits of sizes for the tolerance quality specified are derived from the fundamental deviations and tolerances
specified in ISO 965-1.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this part of
ISO 965. At the time of publication, the editions indicated were valid. All standards are subject to revision, and
parties to agreements based on this part of ISO 965 are encouraged to investigate the possibility of applying the
most recent editions of the standards indicated below. Members of IEC and ISO maintain registers of currently valid
International Standards.
ISO 68-1:1998, ISO general purpose screw threads Basic profile — Part 1: Metric screw threads.
ISO 262:1998, ISO general purpose metric screw threads — Selected sizes for screws, bolts and nuts.
ISO 965-1:1998, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data.
ISO 5408:1983, Cylindrical screw threads — Vocabulary.
3 Definitions
For the purpose of this part of ISO 965 the definitions given in ISO 5408 apply.
4 Designation
A screw thread in conformity with this part of ISO 965 shall be designated according to ISO 965-1.
5 Limits of sizes
The root contour shall not at any point transgress the basic profile.
For coated threads, the tolerances apply to the parts before coating, unless otherwise stated. After coating, the
actual thread profile shall not at any point transgress the maximum material limits for position H or h respectively.
NOTE These provisions are intended for thin coatings, for example those obtained by electroplating.
1
---------------------- Page: 3 ----------------------
© ISO
ISO 965-2:1998(E)

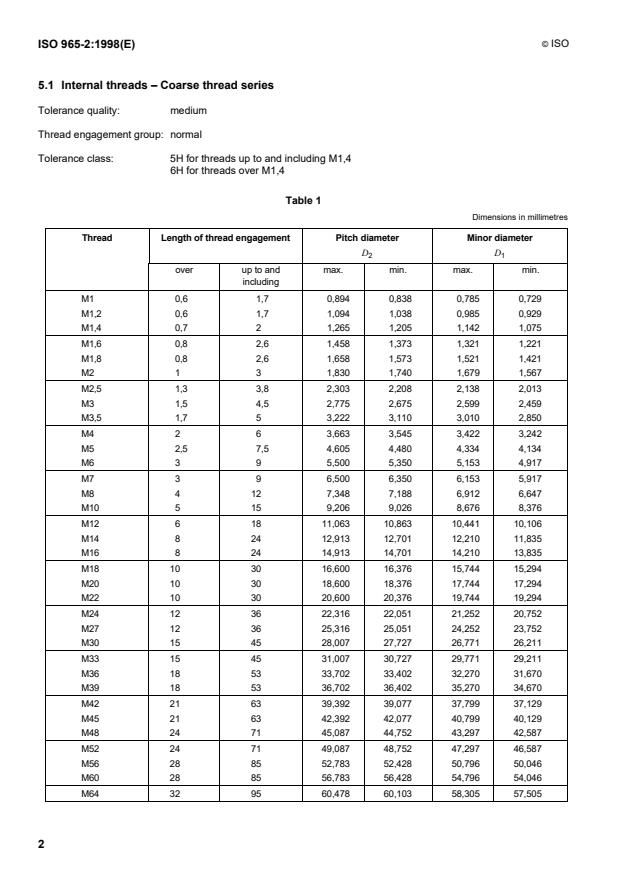

5.1 Internal threads – Coarse thread series
Tolerance quality: medium
Thread engagement group: normal
Tolerance class: 5H for threads up to and including M1,4
6H for threads over M1,4
Table 1
Dimensions i
...
NORME ISO
INTERNATIONALE 965-2
Troisième édition
1998-12-15
Filetages métriques ISO pour usages
généraux — Tolérances —
Partie 2:
Dimensions limites pour filetages intérieurs
et extérieurs d’usages généraux — Qualité
moyenne
ISO general purpose metric screw threads — Tolerances —
Part 2: Limits of sizes for general purpose external and internal screw
threads — Medium quality
A
Numéro de référence
ISO 965-2:1998(F)
---------------------- Page: 1 ----------------------
ISO 965-2:1998(F)

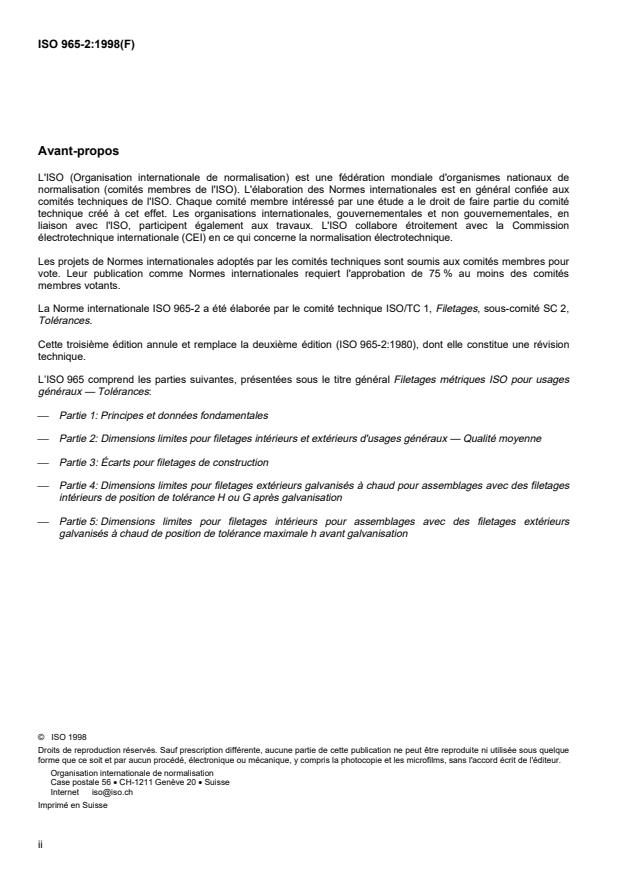

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 965-2 a été élaborée par le comité technique ISO/TC 1, Filetages, sous-comité SC 2,
Tolérances.
Cette troisième édition annule et remplace la deuxième édition (ISO 965-2:1980), dont elle constitue une révision
technique.
L’ISO 965 comprend les parties suivantes, présentées sous le titre général Filetages métriques ISO pour usages
généraux — Tolérances:
Partie 1: Principes et données fondamentales
Partie 2: Dimensions limites pour filetages intérieurs et extérieurs d'usages généraux — Qualité moyenne
Partie 3: Écarts pour filetages de construction
Partie 4: Dimensions limites pour filetages extérieurs galvanisés à chaud pour assemblages avec des filetages
intérieurs de position de tolérance H ou G après galvanisation
Partie 5: Dimensions limites pour filetages intérieurs pour assemblages avec des filetages extérieurs
galvanisés à chaud de position de tolérance maximale h avant galvanisation
© ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE © ISO ISO 965-2:1998(F)
Filetages métriques ISO pour usages généraux — Tolérances —
Partie 2:
Dimensions limites pour filetages intérieurs et extérieurs d’usages
généraux — Qualité moyenne
1 Domaine d’application
La présente partie de l'ISO 965 spécifie les dimensions limites pour les diamètres sur flancs et les diamètres au
sommet pour les filetages ISO métriques (M) pour usages généraux, conformément à l'ISO 262, de profil de base
conforme à l'ISO 68-1.
Les dimensions limites, spécifiées pour la classe de qualité adoptée, sont dérivées des écarts fondamentaux et des
tolérances spécifiés dans l'ISO 965-1.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente partie de l'ISO 965. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
partie de l'ISO 965 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 68-1:1998, Filetages ISO pour usages généraux — Profil de base — Partie 1: Filetages métriques.
ISO 262:1998, Filetages métriques ISO pour usages généraux — Sélection de dimensions pour la boulonnerie.
ISO 965-1:1998, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales.
ISO 5408:1983, Filetages cylindriques — Vocabulaire.
3 Définitions
Pour les besoins de la présente partie de l'ISO 965, les définitions données dans l'ISO 5408 s'appliquent.
4 Désignation
Un filetage conforme à la présente partie de l'ISO 965 doit être désigné conformément à l'ISO 965-1.
1
---------------------- Page: 3 ----------------------
© ISO
ISO 965-2:1998(F)

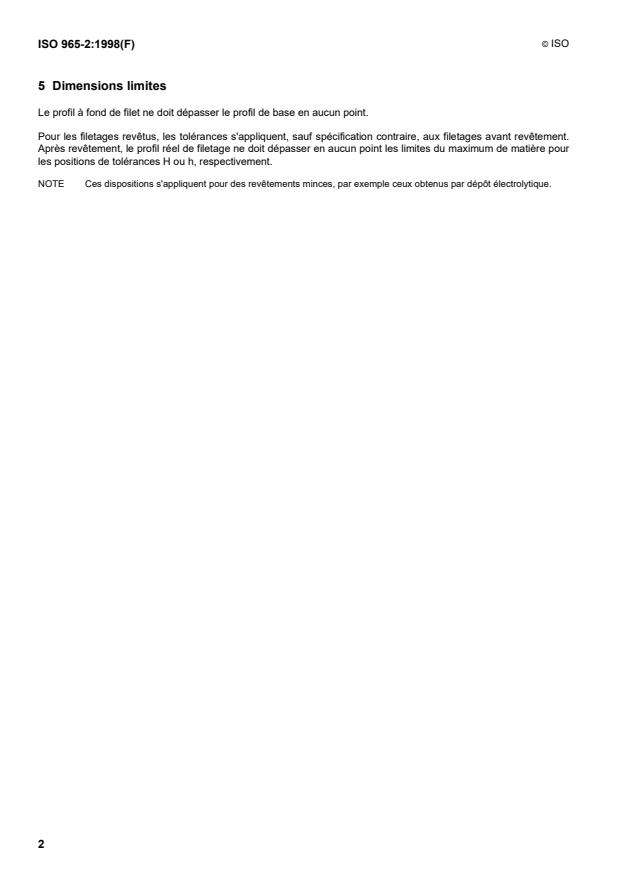

5 Dimensions limites
Le profil à fond de filet ne doit dépasser le profil de base en aucun point.
Pour les filetages revêtus, les tolérances s'appliquent, sauf spécification contraire, aux filetages avant revêtement.
Après revêtement, le profil
...
