EN 14399-8:2018

High-strength structural bolting assemblies for preloading - Part 8: System HV - Hexagon fit bolt and nut assemblies

This European Standard specifies together with EN 14399-1 and EN 14399-2, the requirements for assemblies of high-strength structural bolts and nuts of system HV suitable for preloaded joints with large widths across flats, thread sizes M12 to M36 and property classes 10.9/10.
Bolting assemblies (including fit bolts with nominal shank diameter d + 1 mm) in accordance with this document have been designed to allow preloading of at least 0,7 fub × As ) according to EN 1993-1-8 (Eurocode 3) and to obtain ductility predominantly by plastic deformation of the engaged threads. For this purpose the components have the following characteristics:
-   nut height approximately 0,8 d;
-   bolt with short thread length.
Bolting assemblies in accordance with this document include washers according to EN 14399-6.
NOTE   Attention is drawn to the importance of ensuring that the bolting assemblies are correctly used if satisfactory results are to be obtained. For recommendations concerning proper application, reference to EN 1090-2 is made.
General requirements and requirements for suitability for preloading are specified in EN 14399-2.
Clamp lengths and grip lengths for the bolting assemblies are specified in the normative Annex A.

Hochfeste vorspannbare Garnituren für Schraubverbindungen im Metallbau - Teil 8: System HV - Garnituren aus Sechskant-Passschrauben und Muttern

Diese Europäische Norm legt zusammen mit EN 14399 1 und EN 14399 2 die Anforderungen für Garnituren aus hochfesten Schrauben und Muttern für den Metallbau des Systems HV mit Gewindegrößen M12 bis M36 und Festigkeitsklassen 10.9/10 fest, die für vorspannbare Schraubverbindungen geeignet sind.
Die Garnituren für Schraubverbindungen (einschließlich der Passschrauben mit einem Nenndurchmesser des Schafts d + 1 mm) nach diesem Dokument wurden so gestaltet, dass sie ein Vorspannen auf mindestens 0,7 fub × As ) nach EN 1993 1 8 (Eurocode 3) erlauben, und dass sie ihre Duktilität vorwiegend durch plastische Verformung der eingeschraubten Gewinde erreichen. Zu diesem Zweck weisen die Komponenten folgende Merkmale auf:
—   Mutterhöhe etwa 0,8 D;
—   Schraube mit kurzem Gewinde.
Die Garnituren für Schraubverbindungen nach diesem Dokument enthalten Scheiben nach EN 14399 6.
ANMERKUNG   Es wird darauf hingewiesen, dass zum Zwecke zufriedenstellender Ergebnisse sicherzustellen ist, dass die Garnituren für Schraubverbindungen sachgerecht eingesetzt werden. Für Empfehlungen zur richtigen Anwendung wird auf EN 1090 2 verwiesen.
Allgemeine Anforderungen und Anforderungen bezüglich der Eignung zur Vorspannung sind in EN 14399 2 festgelegt.
Klemmlängen und Paketdicken für Schraubengarnituren sind im normativen Anhang A festgelegt.

Boulonnerie de construction métallique à haute résistance apte à la précontrainte - Partie 8 : Système HV - Boulons ajustés à tête hexagonale (vis + écrou)

La présente Norme européenne, avec l’EN 14399-1 et l’EN 14399-2, spécifie les exigences applicables aux boulons de construction métallique à haute résistance du système HV (vis + écrou), destinés à être utilisés dans les assemblages précontraints, à surplats de série large, de diamètre de filetage M12 à M36 et de classe de qualité 10.9/10.
Les boulons (incluant les boulons ajustés de diamètre nominal de la tige d + 1mm) conformes au présent document ont été conçus pour permettre une précontrainte d’au moins 0,7 fub As  ) conformément à l’EN 1993-1-8 (Eurocode 3) et à obtenir la ductilité principalement par déformation plastique des filets en prise. Pour ce faire, les composants doivent avoir les caractéristiques suivantes :
-   hauteur d’écrou d’environ 0,8 d ;
-   vis à filetage court.
Les boulons (vis + écrou) conformes au présent document comportent des rondelles conformes à
l’EN 14399-6.
NOTE   L’attention est attirée sur l’importance de veiller à ce que les boulons soient correctement utilisés si des résultats satisfaisants doivent être obtenus. Pour des recommandations relatives à une application adéquate, référence à la norme EN 1090-2 est faite.
Les exigences générales et les exigences pour l’aptitude à l’emploi pour la mise en précontrainte sont spécifiées dans l’EN 14399-2.
Les longueurs de serrage des boulons et les épaisseurs serrées sont données dans l’Annexe A normative.

Visokotrdnostne strukturne vijačne zveze za prednapetje - 8. del: Sistem HV - Zveze prilagodnega vijaka s šestrobo glavo in matice

Ta osnutek evropskega standarda skupaj s standardoma EN 14399-1 in EN 14399-2 določa zahteve za zveze visokotrdnostnih strukturnih vijakov in matic sistema HV, ki so primerne za prednapetja, z velikimi širinami na ravninah, velikostmi navojev od M12 do M36 ter razredi trdnosti 10,9/10.
Vijačne zveze (vključno s prilagodnimi vijaki z nazivnim premerom stebla d + 1 mm), skladne s tem dokumentom, so bile zasnovane za prednapetje vsaj 0,7 fub × As v skladu s standardom EN 1993-1-8 (Evrokod 3) in ohranjanje duktilnosti predvsem s plastično deformacijo navojev. Za ta namen imajo sestavni deli naslednji značilnosti:
– višino matice približno 0,8 d;
– vijak s kratko dolžino navoja.
Zveze vijakov, skladne s tem dokumentom, vključujejo podložke v skladu s standardom EN 14399-6.
OPOMBA: Za doseganje zadovoljivih rezultatov je treba opozoriti na pomembnost zagotavljanja pravilne uporabe vijačnih zvez. Za priporočila glede pravilne uporabe je omenjen standard EN 1090-2.
Splošne zahteve in zahteve za primernost za prednapetje so določene v standardu EN 14399-2.
Dolžine objemk in dolžine oprijema za vijačne zveze so določene v normativnem dodatku A.

General Information

• Status: Published
• Publication Date: 24-Jul-2018
• Withdrawal Date: 30-Jan-2019
• ICS: 21.060.01 - Fasteners in general
• Technical Committee: CEN/TC 185 - Threaded and nonthreaded mechanical fasteners and accessories
• Drafting Committee: CEN/TC 185/WG 6 - Structural bolting
• Directive: 89/106/EEC - Construction products
• Ref Project: SIST EN 14399-8:2018 - High-strength structural bolting assemblies for preloading - Part 8: System HV - Hexagon fit bolt and nut assemblies

Relations

• Replaces: EN 14399-8:2007 - High-strength structural bolting assemblies for preloading - Part 8: System HV - Hexagon fit bolt and nut assemblies
• Effective Date: 01-Aug-2018

Standards Content (Sample)

SLOVENSKI STANDARD
SIST EN 14399-8:2018
01-oktober-2018
1DGRPHãþD
SIST EN 14399-8:2008
9LVRNRWUGQRVWQHVWUXNWXUQHYLMDþQH]YH]H]DSUHGQDSHWMHGHO6LVWHP+9
=YH]HSULODJRGQHJDYLMDNDVãHVWURERJODYRLQPDWLFH
High-strength structural bolting assemblies for preloading - Part 8: System HV - Hexagon
fit bolt and nut assemblies
Hochfeste vorspannbare Garnituren für Schraubverbindungen im Metallbau - Teil 8:
System HV - Garnituren aus Sechskant-Passschrauben und Muttern
Boulonnerie de construction métallique à haute résistance apte à la précontrainte - Partie
8 : Système HV - Boulons ajustés à tête hexagonale (vis + écrou)
Ta slovenski standard je istoveten z: EN 14399-8:2018
ICS:
21.060.10 Sorniki, vijaki, stebelni vijaki Bolts, screws, studs
21.060.20 Matice Nuts
SIST EN 14399-8:2018 en,fr,de
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST EN 14399-8:2018

---------------------- Page: 2 ----------------------

SIST EN 14399-8:2018


EN 14399-8
EUROPEAN STANDARD

NORME EUROPÉENNE

July 2018
EUROPÄISCHE NORM
ICS 21.060.01 Supersedes EN 14399-8:2007
English Version

High-strength structural bolting assemblies for preloading
- Part 8: System HV - Hexagon fit bolt and nut assemblies
Boulonnerie de construction métallique à haute Hochfeste vorspannbare Garnituren für
résistance apte à la précontrainte - Partie 8 : Système Schraubverbindungen im Metallbau - Teil 8: System HV
HV - Boulons ajustés à tête hexagonale (vis + écrou) - Garnituren aus Sechskant-Passschrauben und
Muttern
This European Standard was approved by CEN on 15 October 2017.

CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.

This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania,
Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland,
Turkey and United Kingdom.





EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION

EUROPÄISCHES KOMITEE FÜR NORMUNG

CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2018 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 14399-8:2018 E
worldwide for CEN national Members.

---------------------- Page: 3 ----------------------

SIST EN 14399-8:2018
EN 14399-8:2018 (E)

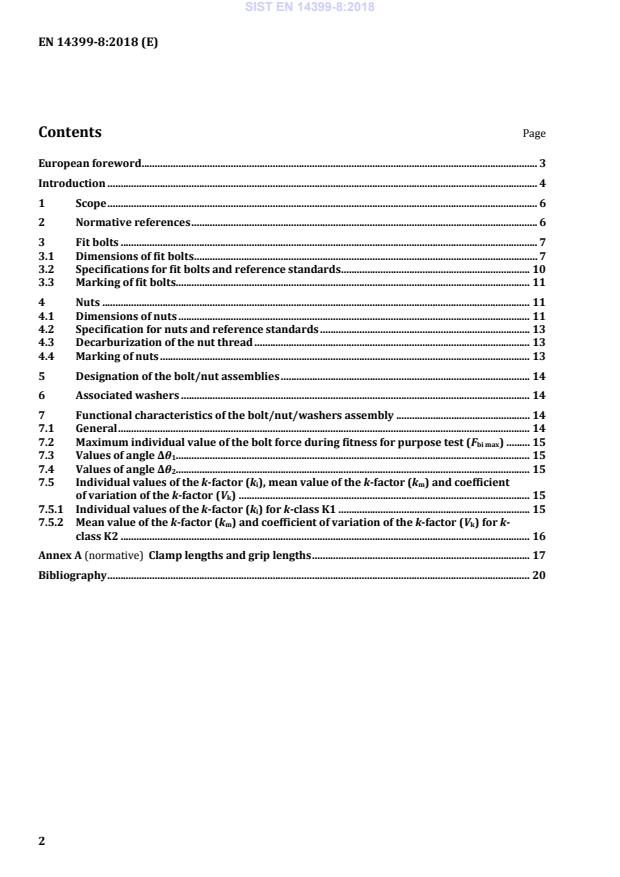

Contents Page
European foreword . 3
Introduction . 4
1 Scope . 6
2 Normative references . 6
3 Fit bolts . 7
3.1 Dimensions of fit bolts . 7
3.2 Specifications for fit bolts and reference standards . 10
3.3 Marking of fit bolts. 11
4 Nuts . 11
4.1 Dimensions of nuts . 11
4.2 Specification for nuts and reference standards .
...
