ISO 7588-1:1998
(Main)Road vehicles — Electrical/electronic switching devices — Part 1: Relays and flashers
Road vehicles — Electrical/electronic switching devices — Part 1: Relays and flashers
Véhicules routiers — Dispositifs électriques/électroniques de commutation — Partie 1: Relais et centrales clignotantes
La présente partie de l'ISO 7588 spécifie les caractéristiques dimensionnelles et l'affectation fonctionnelle des bornes des relais et centrales clignotantes destinés à équiper les véhicules routiers. Les annexes A et B donnent des informations complémentaires sur, respectivement, les dimensions des ouvertures sur le socle et les différentes affectations fonctionnelles des bornes des centrales clignotantes.
General Information
Relations
Buy Standard
Standards Content (Sample)
ISO
INTERNATIONAL
7588-1
STANDARD
First edition
1998-09-15
Road vehicles — Electrical/electronic
switching devices —
Part 1:
Relays and flashers
Véhicules routiers — Dispositifs électriques/électroniques de commutation —
Partie 1: Relais et centrales clignotantes
A
Reference number
ISO 7588-1:1998(E)
---------------------- Page: 1 ----------------------
ISO 7588-1:1998(E)

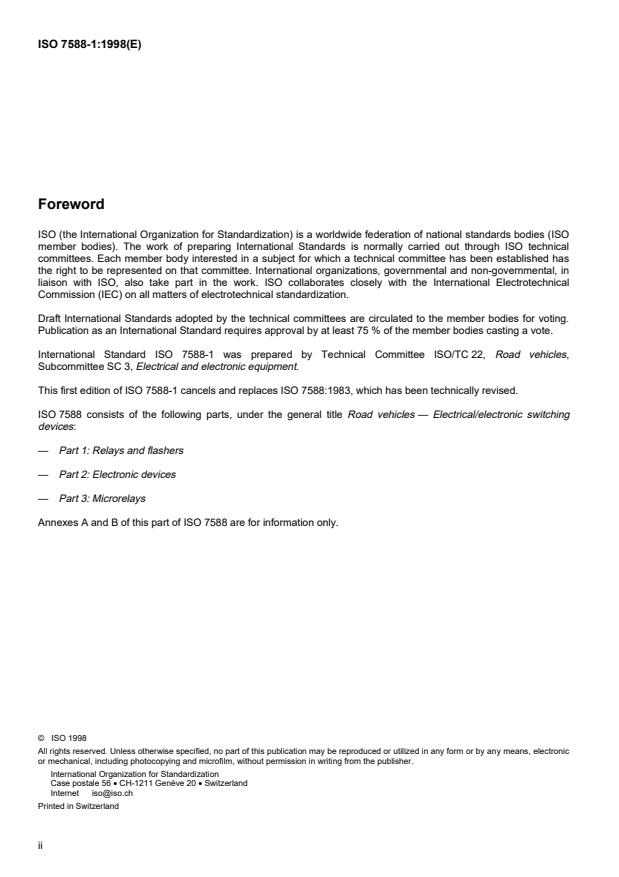

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 7588-1 was prepared by Technical Committee ISO/TC 22, Road vehicles,
Subcommittee SC 3, Electrical and electronic equipment.
This first edition of ISO 7588-1 cancels and replaces ISO 7588:1983, which has been technically revised.
ISO 7588 consists of the following parts, under the general title Road vehicles — Electrical/electronic switching
devices:
— Part 1: Relays and flashers
— Part 2: Electronic devices
— Part 3: Microrelays
Annexes A and B of this part of ISO 7588 are for information only.
© ISO 1998
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
©
INTERNATIONAL STANDARD ISO ISO 7588-1:1998(E)
Road vehicles — Electrical/electronic switching devices —
Part 1:
Relays and flashers
1 Scope
This part of ISO 7588 specifies dimensional characteristics and the functional allocation of relay and flasher
terminals intended for road vehicles.
Annex A gives additional information on the dimensions of socket apertures and annex B gives additional
information on the different terminal functional allocation of flasher unit systems.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this part of
ISO 7588. At the time of publication, the editions indicated were valid. All standards are subject to revision, and
parties to agreements based on this part of ISO 7588 are encouraged to investigate the possibility of applying the
most recent editions of the standards indicated below. Members of IEC and ISO maintain registers of currently valid
International Standards.
ISO 8092-1:1996, Road vehicles — Connections for on-board electrical wiring harnesses — Part 1: Tabs for single-
pole connections — Dimensions and specific requirements.
1)
ISO 8092-2:— , Road vehicles — Connections for on-board electrical wiring harnesses — Part 2: Definitions, test
methods and general performance requirements.
3 Definitions
For the purposes of this part of ISO 7588, the definitions given in ISO 8092-2 apply.
4 Dimensions and other requirements
4.1 General
Dimensional characteristics and other requirements are specified in 4.2 to 4.4.
NOTE — All corresponding dimensions also apply if less than five tabs are fitted.
The dimensions of socket apertures given in annex A are for information only.
The functional allocation of relay terminals is specified in clause 5 and that of flasher terminals is shown in annex B.
____________________
1) To be published. (Revision of ISO 8092-2:1996)
1
---------------------- Page: 3 ----------------------
©
ISO
ISO 7588-1:1998(E)

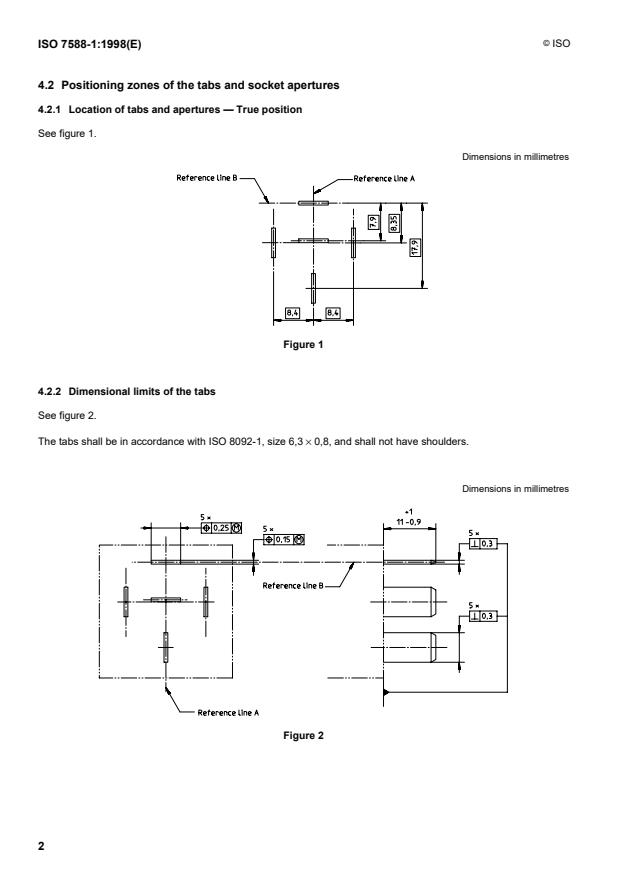

4.2 Positioning zones of the tabs and socket apertures
4.2.1 Location of tabs and apertures — True position
See figure 1.
Dimensions in millimetres
Figure 1
4.2.2 Dimensional limits of the tabs
See figure 2.
The tabs shall be in accordance with ISO 8092-1, size 6,3 · 0,8, and shall not have shoulders.
Dimensions in millimetres
Figure 2
2
---------------------- Page: 4 ----------------------
©
ISO
ISO 7588-1:1998(E)
4.3 Overall dimensions and other requirements for relays and flashers
See figure 3 a
...
ISO
NORME
7588-1
INTERNATIONALE
Première édition
1998-09-15
Véhicules routiers — Dispositifs
électriques/électroniques de
commutation —
Partie 1:
Relais et centrales clignotantes
Road vehicles — Electrical/electronic switching devices —
Part 1: Relays and flashers
A
Numéro de référence
ISO 7588-1:1998(F)
---------------------- Page: 1 ----------------------
ISO 7588-1:1998(F)

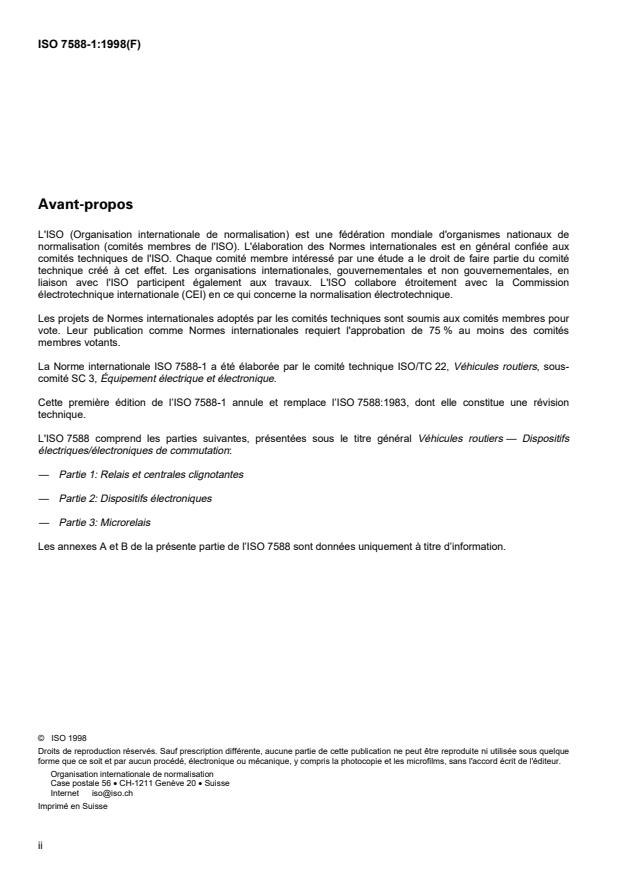

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 7588-1 a été élaborée par le comité technique ISO/TC 22, Véhicules routiers, sous-
comité SC 3, Équipement électrique et électronique.
Cette première édition de l’ISO 7588-1 annule et remplace l’ISO 7588:1983, dont elle constitue une révision
technique.
L'ISO 7588 comprend les parties suivantes, présentées sous le titre général Véhicules routiers — Dispositifs
électriques/électroniques de commutation:
— Partie 1: Relais et centrales clignotantes
— Partie 2: Dispositifs électroniques
— Partie 3: Microrelais
Les annexes A et B de la présente partie de l’ISO 7588 sont données uniquement à titre d’information.
© ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
©
NORME INTERNATIONALE ISO ISO 7588-1:1998(F)
Véhicules routiers — Dispositifs électriques/électroniques
de commutation —
Partie 1:
Relais et centrales clignotantes
1 Domaine d’application
La présente partie de l’ISO 7588 spécifie les caractéristiques dimensionnelles et l'affectation fonctionnelle des
bornes des relais et centrales clignotantes destinés à équiper les véhicules routiers.
Les annexes A et B donnent des informations complémentaires sur, respectivement, les dimensions des ouvertures
sur le socle et les différentes affectations fonctionnelles des bornes des centrales clignotantes.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente partie de l'ISO 7588. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
partie de l'ISO 7588 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 8092-1:1996, Véhicules routiers — Connexions pour faisceaux de câblage électrique embarqués — Partie 1:
Languettes pour raccordements unipolaires — Dimensions et exigences particulières.
1)
ISO 8092-2:— , Véhicules routiers — Connexions pour faisceaux de câblage électrique embarqués — Partie 2:
Définitions, méthodes d'essai et exigences générales.
3 Définitions
Pour les besoins de la présente partie de l'ISO 7588, les définitions données dans l'ISO 8092-2 s'appliquent.
4 Dimensions et autres exigences
4.1 Généralités
Les caractéristiques dimensionnelles et autres exigences sont spécifiées en 4.2 à 4.4.
NOTE — Toutes les dimensions correspondantes s'appliquent également même si moins de cinq languettes sont prévues.
Les dimensions des ouvertures sur le socle figurant dans l'annexe A sont données uniquement à titre d’information.
L'affectation fonctionnelle des bornes des relais est spécifiée à l'article 5 et celle des bornes des centrales
clignotantes est présentée à l'annexe B.
____________________
1) À publier. (Révision de l'ISO 8092-2:1996)
1
---------------------- Page: 3 ----------------------
©
ISO
ISO 7588-1:1998(F)

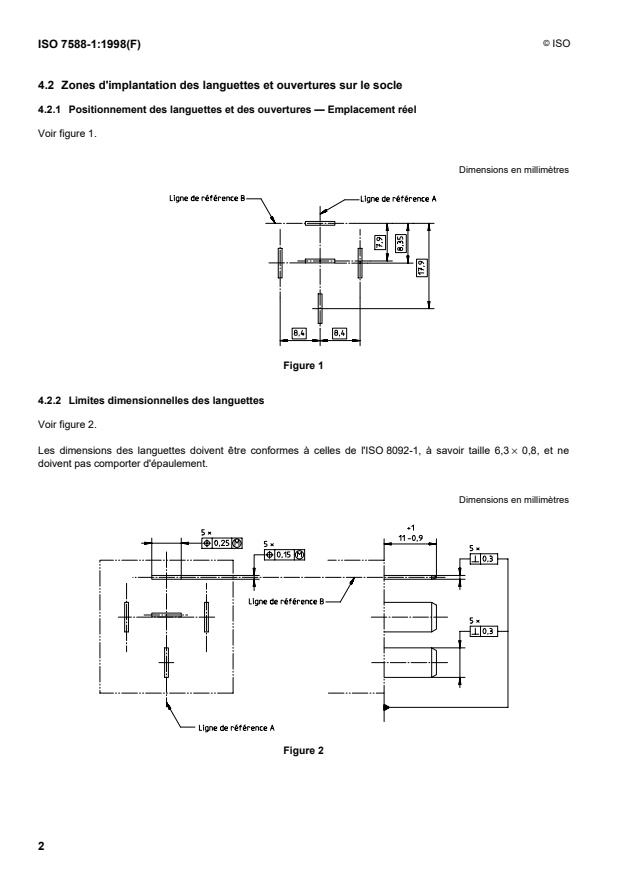

4.2 Zones d'implantation des languettes et ouvertures sur le socle
4.2.1 Positionnement des languettes et des ouvertures — Emplacement réel
Voir figure 1.
Dimensions en millimètres
Figure 1
4.2.2 Limites dimensionnelles des languettes
Voir figure 2.
Les dimensions des languettes doivent être conformes à celles de l'ISO 8092-1, à savoir taille 6,3 · 0,8, et ne
doivent pas comporter d'épaulement.
Dimensions en millimètres
Figure 2
2
---------------------- Page: 4 ----------------------
©
ISO
ISO 7588-1:1998(F)
4.3 Dimensions d'encombrement et autres exigences pour
...
