ISO 22368-1:2004

Crop protection equipment — Test methods for the evaluation of cleaning systems — Part 1: Internal cleaning of complete sprayers

ISO 22368-1:2004 specifies tests for determining the performance of the rinsing systems fitted onto sprayers used in crop protection for the internal cleaning of the complete sprayer, including the tank. It is applicable to mounted, trailed and self-propelled agricultural sprayers used for crop protection and liquid fertilizer applications. It is not applicable to sprayers with direct injection systems.

Matériel de protection des cultures — Méthodes d'essai pour l'évaluation des systèmes de nettoyage — Partie 1: Nettoyage interne de la totalité du pulvérisateur

L'ISO 22368-1:2004 spécifie une méthode d'essai permettant de déterminer les performances des systèmes de rinçage utilisés sur les pulvérisateurs employés pour la protection des cultures pour nettoyer l'intérieur du pulvérisateur complet, réservoir compris. Elle s'applique aux pulvérisateurs agricoles portés, traînés et automoteurs utilisés pour la protection des cultures et l'application d'engrais liquides. Elle n'est pas applicable aux pulvérisateurs avec système à injection directe.

General Information

• Status: Published
• Publication Date: 23-Feb-2004
• ICS: 65.060.40 - Plant care equipment
• Technical Committee: ISO/TC 23/SC 6 - Equipment for crop protection
• Drafting Committee: ISO/TC 23/SC 6 - Equipment for crop protection
• Current Stage: 9092 - International Standard to be revised
• Completion Date: 03-Apr-2023

Relations

• Consolidated By: ISO 16251-1:2014 - Acoustics — Laboratory measurement of the reduction of transmitted impact noise by floor coverings on a small floor mock-up — Part 1: Heavyweight compact floor
• Effective Date: 06-Jun-2022

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 22368-1
First edition
2004-03-01


Crop protection equipment — Test
methods for the evaluation of cleaning
systems —
Part 1:
Internal cleaning of complete sprayers
Matériel de protection des cultures — Méthodes d’essai pour
l’évaluation des systèmes de nettoyage —
Partie 1: Nettoyage interne de la totalité du pulvérisateur




Reference number
ISO 22368-1:2004(E)
©
ISO 2004

---------------------- Page: 1 ----------------------
ISO 22368-1:2004(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2004
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2004 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 22368-1:2004(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope. 1
2 Test conditions. 1
3 Tests. 1
3.1 General. 1
3.2 Principal test procedure. 2
3.3 Optional test (to show the cleaning process of the rinsing system) procedure. 2
Annex A (normative) Composition of test powder. 3
Annex B (informative) Example test report. 4

© ISO 2004 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 22368-1:2004(E)

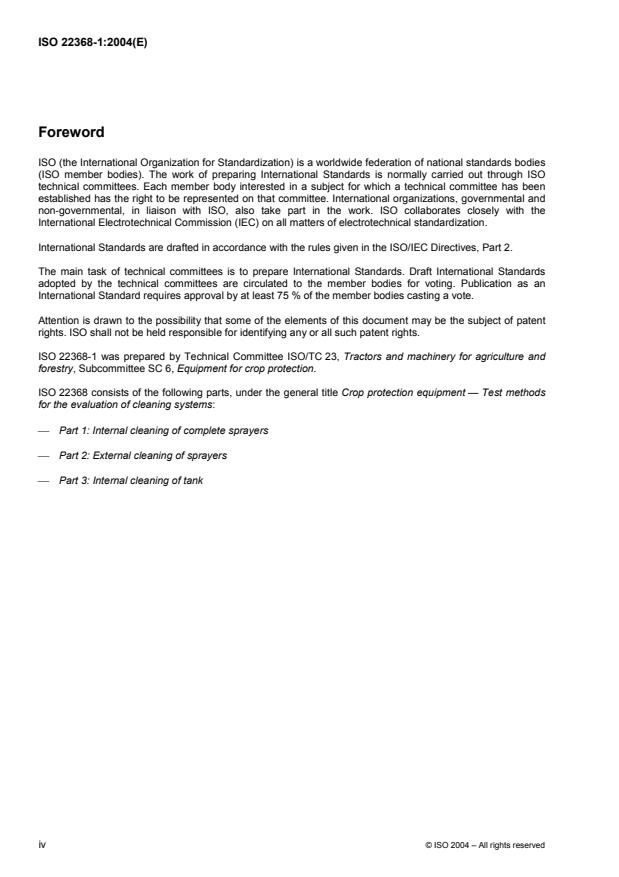

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 22368-1 was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture and
forestry, Subcommittee SC 6, Equipment for crop protection.
ISO 22368 consists of the following parts, under the general title Crop protection equipment — Test methods
for the evaluation of cleaning systems:
 Part 1: Internal cleaning of complete sprayers
 Part 2: External cleaning of sprayers
 Part 3: Internal cleaning of tank
iv © ISO 2004 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 22368-1:2004(E)
Introduction
The cleaning of sprayers used in crop protection is becoming increasingly important, especially for the
following reasons:
 to avoid contamination of the environment and the operator;
 because of the possibility of accidental release of agrochemicals that could cause crop damage, raise
residue fears or lead to the mixing of incompatible crop protection products.
Moreover, it is likely that the relevant sections of the industry are in need of guidance in developing cleaning
systems, so that the state of the art and a basis for future specifications can be evaluated.
ISO 22368-1 and ISO 22368-2 specify test methods related to the internal and external cleaning of sprayers,
offering the user the means to evaluate the general performance of both inside and outside cleaning systems
and a possible basis for defining performance specifications in the future. The standard also offers individual
sections for key sprayer components (see ISO 22368-3).
This part of ISO 22368 enables the cleaning system to be evaluated for specific components and provides the
means for obtaining detailed results that can be used for its improvement.

© ISO 2004 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 22368-1:2004(E)

Crop protection equipment — Test methods for the evaluation
of cleaning systems —
Part 1:
Internal cleaning of complete sprayers
WARNING — Users of this part of ISO 22368 should be familiar with normal laboratory practice. This
part of ISO 22368 does not address all possible safety problems associated with its use. It is the
responsibility of the user to establish appropriate safety and health practices and ensure compliance
with any national regulatory conditions related to safety and environmental issues.
1 Scope
This part of ISO 22368 specifies tests for determining the performance of the rinsing systems fitted onto
sprayers used in crop protection for the internal cleaning of the complete sprayer, including
...

NORME ISO
INTERNATIONALE 22368-1
Première édition
2004-03-01



Matériel de protection des cultures —
Méthodes d'essai pour l'évaluation des
systèmes de nettoyage —
Partie 1:
Nettoyage interne de la totalité du
pulvérisateur
Crop protection equipment — Test methods for the evaluation of
cleaning systems —
Part 1: Internal cleaning of complete sprayers




Numéro de référence
ISO 22368-1:2004(F)
©
ISO 2004

---------------------- Page: 1 ----------------------
ISO 22368-1:2004(F)

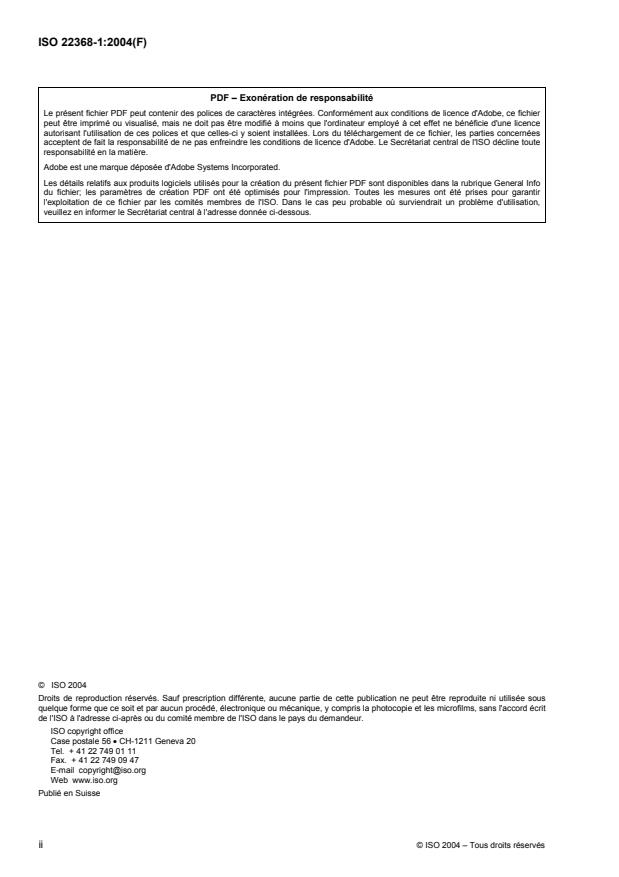

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2004 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 22368-1:2004(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Conditions d'essai. 1
3 Essai. 1
3.1 Généralités. 1
3.2 Mode opératoire d'essai . 2
3.3 Mode opératoire de l'essai facultatif (pour indiquer le processus de nettoyage du système
de rinçage) . 2
Annexe A (normative) Composition de la poudre d'essai. 3
Annexe B (informative) Exemple de rapport d'essai. 4

© ISO 2004 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 22368-1:2004(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 22368-1 a été élaborée par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et forestiers,
sous-comité SC 6, Matériel de protection des cultures.
L'ISO 22368 comprend les parties suivantes, présentées sous le titre général Matériel de protection des
cultures — Méthodes d'essai pour l'évaluation des systèmes de nettoyage:
 Partie 1: Nettoyage interne de la totalité du pulvérisateur
 Partie 2: Nettoyage externe des pulvérisateurs
 Partie 3: Nettoyage interne du réservoir
iv © ISO 2004 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 22368-1:2004(F)
Introduction
Le nettoyage des pulvérisateurs utilisés pour la protection des cultures revêt une importance de plus en plus
grande, notamment pour les raisons suivantes:
 éviter la pollution de l'environnement et la contamination de l'opérateur;
 éviter le dégagement accidentel de produits agrochimiques pouvant endommager les cultures, laisser
des résidus ou entraîner un mélange de produits de protection des cultures incompatibles.
Il est vraisemblable en outre que les secteurs industriels concernés ont besoin de lignes directrices pour
mettre au point leurs systèmes de nettoyage, évaluer l'état de la technique et définir la base de leurs
spécifications futures.
L'ISO 22368-1 et l'ISO 22368-2 spécifient des méthodes d'essai concernant le nettoyage interne et externe
des pulvérisateurs, présentant à l'utilisateur les moyens d'évaluer les performances générales des systèmes
de nettoyage, tant interne qu'externe, et comme une base sur laquelle fonder la future spécification des
performances. La norme comporte également des chapitres sur les éléments principaux des systèmes de
pulvérisation (voir l'ISO 22368-3).
La présente partie de l'ISO 22368 traite plus particulièrement de l'évaluation des sous-ensembles du système
de nettoyage et donne des résultats détaillés permettant d'améliorer ce système.
© ISO 2004 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 22368-1:2004(F)

Matériel de protection des cultures — Méthodes d'essai pour
l'évaluation des systèmes de nettoyage —
Partie 1:
Nettoyage interne de la totalité du pulvérisateur
AVERTISSEMENT — Il convient que les utilisateurs de la présente partie de l'ISO 22368 soient
familiarisés avec les pratiques d'usage en laboratoire. La présente partie de l'ISO 22368 n'a pas la
prétention d'aborder tous les problèmes de sécurité concernés par son usage. II est de la
responsabilité de l'utilisateur d'établir des règles de sécurité et d'hygiène appropriées et de
déterminer I'applicabilité des réglementations nationales relatives à la sécurité et à l'environnement.
1 Domaine d'application
La présente partie de l'ISO 22368 spécifie une méthode d'essai permettant de déterminer les performances
des systèmes de rinçage utilisés sur les pulvérisateurs employés pour la protection des cultures pour nettoyer
l'intérieur du pulvérisateur complet, réservoir compris. Elle s'applique aux pulvérisateu
...
