ISO 8973:1997
(Main)Liquefied petroleum gases — Calculation method for density and vapour pressure
Liquefied petroleum gases — Calculation method for density and vapour pressure
Gaz de pétrole liquéfiés — Méthode de calcul de la masse volumique et de la pression de vapeur
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATI
STANDARD
First edition
1997-07-I 5
Liquefied petroleum gases - Calculation
method for density and vapour pressure
M&hode de calcul de la masse volumique et de
Gaz de p&role liqubfibs -
la pression de vapeur
Reference number
IS0 8973: 1997(E)
---------------------- Page: 1 ----------------------

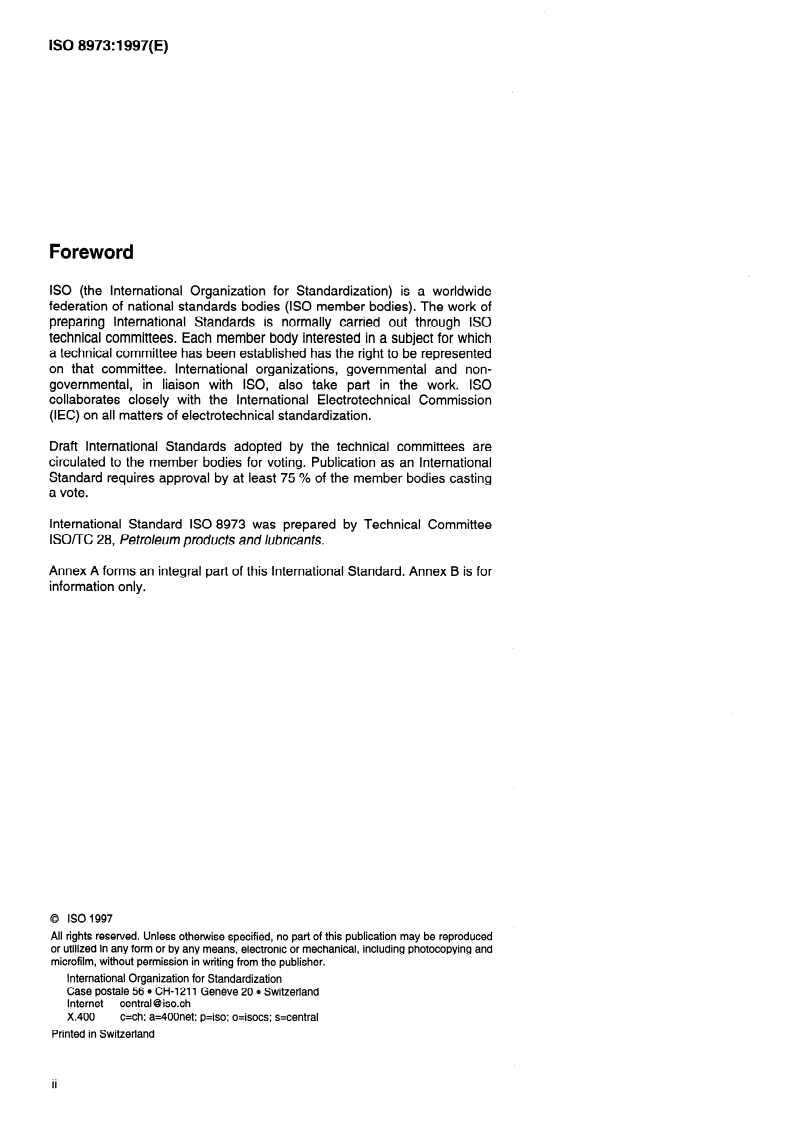

IS0 8973:1997(E)
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work of
preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 8973 was prepared by Technical Committee
ISORC 28, Petroleum products and lubricants.
Annex A forms an integral part of this International Standard. Annex B is for
information only.
0 IS0 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Internet central @ iso.ch
x.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
IS0 8973: 1997(E)
INTERNATIONAL STANDARD @ Iso
Calculation method for density and
Liquefied petroleum gases -
vapour pressure
1 Scope
This International Standard describes a simplified method for the calculation of density and vapour pressure of
liquefied petroleum gases (LPG) based on compositional data and density and vapour pressure factors for
individual LPG components. A list of factors is provided in this International Standard. This method is intended for
application in specifications of product quality and is not intended for application to quantity measurement in custody
transfer (see IS0 6578).
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All standards are subject to
revision, and parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the standards indicated below. Members of IEC and IS0 maintain
registers of currently valid International Standards.
IS0 6578: 1991, Refrigerated hydrocarbon liquids - Static measurement - Calculation procedure.
- Analysis by gas chromatography.
IS0 7941: 1988, Commercial propane and butane
3 Definitions
For the purpose of this International Standard the following definitions apply.
3.1 liquefied petroleum gas (LPG): Hydrocarbon gas that can be stored and/or handled in the liquid phase under
moderate conditions of pressure and at ambient temperature. lt consists essentially of C3 and C4 alkanes or
alkenes, or a mixture of these, contains generally less than 5 % by liquid volume of material of higher carbon
number, and has a gauge vapour pressure not exceeding approximately 1 600 kPa at 40 OC.
3.2 density factor: Density, expressed in kilograms per cubic metre, of a component in the liquid phase under its
own vapour pressure at a temperature of 15 OC.
3.3 vapour pressure: Vapour pressure, expressed in kilopascals on an absolute basis, i.e. the gauge pressure
plus local ambient pressure.
3.4 vapour pressure factor: Absolute vapour pressure, expressed in kilopascals, of a component of the liquid at
temperature of 37,8 “C, 40 “C, 50 “C or 70 OC.
1
---------------------- Page: 3 ----------------------
@ IS0
IS0 8973: 1997(E)

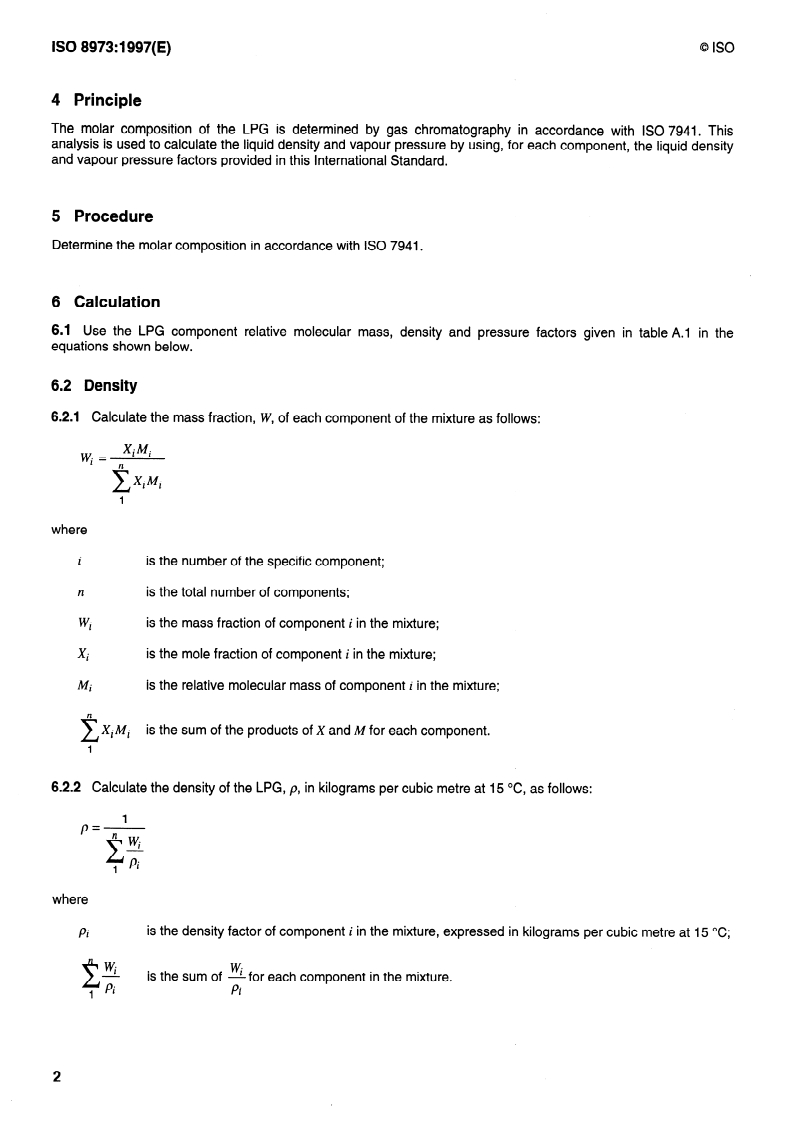

4 Principle
The molar composition of the LPG is determined by gas chromatography in accordance with IS0 7941. This
analysis is used to calculate the liquid density and vapour pressure by using, for each component, the liquid density
and vapour pressure factors provided in this International Standard.
5 Procedure
Determine the molar composition in accordance with IS0 7941.
6 Calculation
6.1 Use the LPG component relative molecular mass, density and pressure factors given in table A.1 in the
equations shown below.
6.2 Density
6.2.1 Calculate the mass fraction, W, of each component of the mixture as follows:
XiMi
Wi =
n
XiMi
c
whe
...
ISO
NORME
8973
INTERNATIONALE
Première édition
1997-07-15
Gaz de pétrole liquéfiés - Méthode de
calcul de la masse volumique et de la
pression de vapeur
- Calculation method for density and vapour
Liquefied petroleum gases
pressure
Numéro de référence
ISO 8973: 1997(F)
---------------------- Page: 1 ----------------------

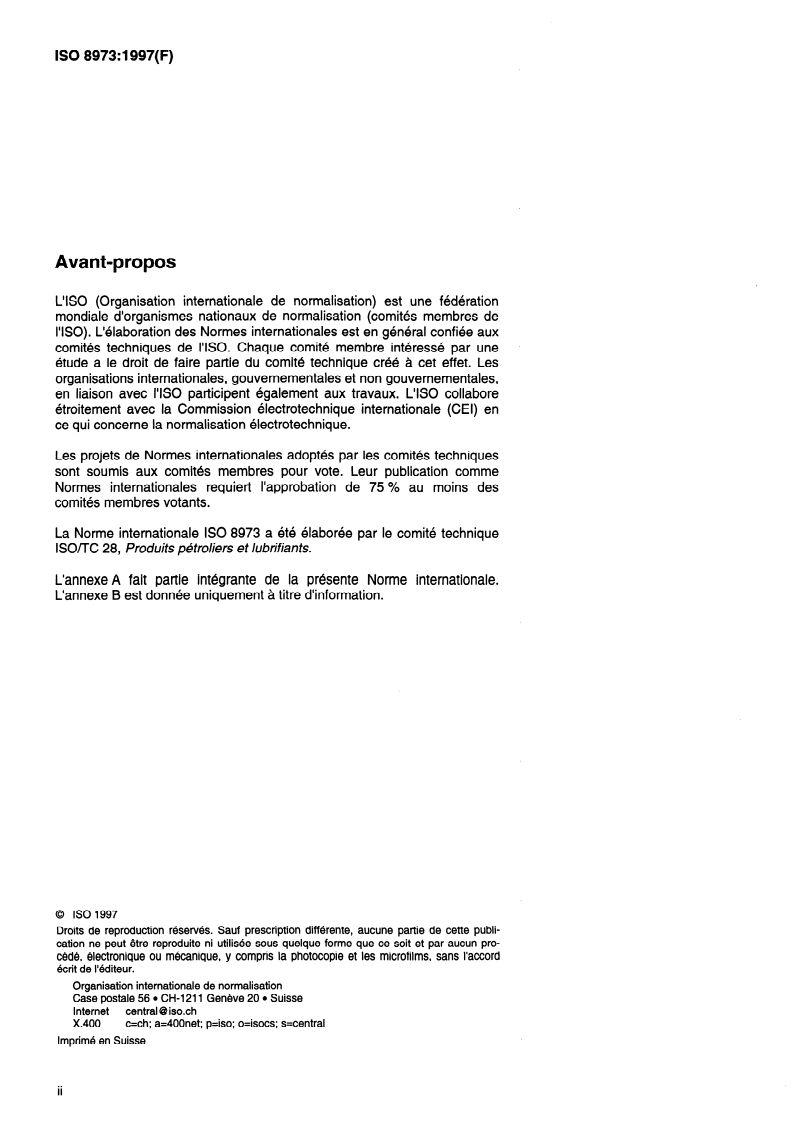

SS0 8973: 1997(F)
Avant-propos
LYS0 (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8973 a été élaborée par le comité technique
ISOTTC 28, Produits pétroliers et lubrifiants.
L’annexe A fait partie intégrante de la présente Norme internationale.
L’annexe B est donnée uniquement à titre d’information.
0 ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
céde, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
ecrit de Miteur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Geneve 20 l Suisse
Internet central @ iso.ch
x.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprime en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE @ ISO ISO 8973:1997(F)
Gaz de pétrole liquéfiés - Méthode de calcul de la masse
volumique et de la pression de vapeur
1 Domaine d’application
La présente Norme internationale spécifie une méthode simplifiée pour calculer la masse volumique et la pression
de vapeur des gaz de pétrole liquéfiés (GPL), à partir de la composition, de la masse volumique et des facteurs de
pression de vapeur pour les composés des GPL pris individuellement. Une liste des facteurs est fournie dans cette
Norme internationale. Cette méthode permet d’obtenir des données entrant dans les spécifications de qualité du
produit mais n’est pas destinée à fournir des indications quantitatives lors des transferts de cargaison (voir
ISO 6578).
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme internationale. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
Norme internationale sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 657811991, Hydrocarbures liquides réfrigérés - Mesurage statique - Procédure de calcul.
ISO 7941:1988, Propane et butane commerciaux - Analyse par chromatographie en phase gazeuse.
3 Définitions
Pour les besoins de la présente Norme internationale, les définitions suivantes s’appliquent.
3.1 gaz de pétrole liquéfié (GPL): Mélange d’hydrocarbures gazeux pouvant être stocké et/ou manipulé à l’état
liquide dans des conditions de pression modérée et à température ambiante. Il s’agit principalement d’alcanes ou
d’alcènes en C3 et C4 ou un mélange de ces produits. Il contient généralement moins de 5 % en volume liquide
d’hydrocarbures plus lourds, et a une pression de vapeur relative qui ne dépasse pas 1 600 kPa environ à 40 OC.
3.2 facteur de masse volumique: Masse volumique, exprimée en kilogrammes par mètre cube, d’un constituant
à l’état liquide sous sa propre pression de vapeur et à une température de 15 OC.
3.3 pression de vapeur: Pression de vapeur, exprimée en kilopascals sur une base absolue, c’est-à-dire la
pression de vapeur relative mesurée au manomètre plus la pression atmosphérique locale.
3.4 facteur de pression de vapeur: Pression de vapeur absolue, exprimée en kilopascals, d’un constituant du
liquide à une température de 37,8 OC, 40 OC, 50 “C ou 70 OC.
---------------------- Page: 3 ----------------------
@ iso
ISO 8973: 1997(F)

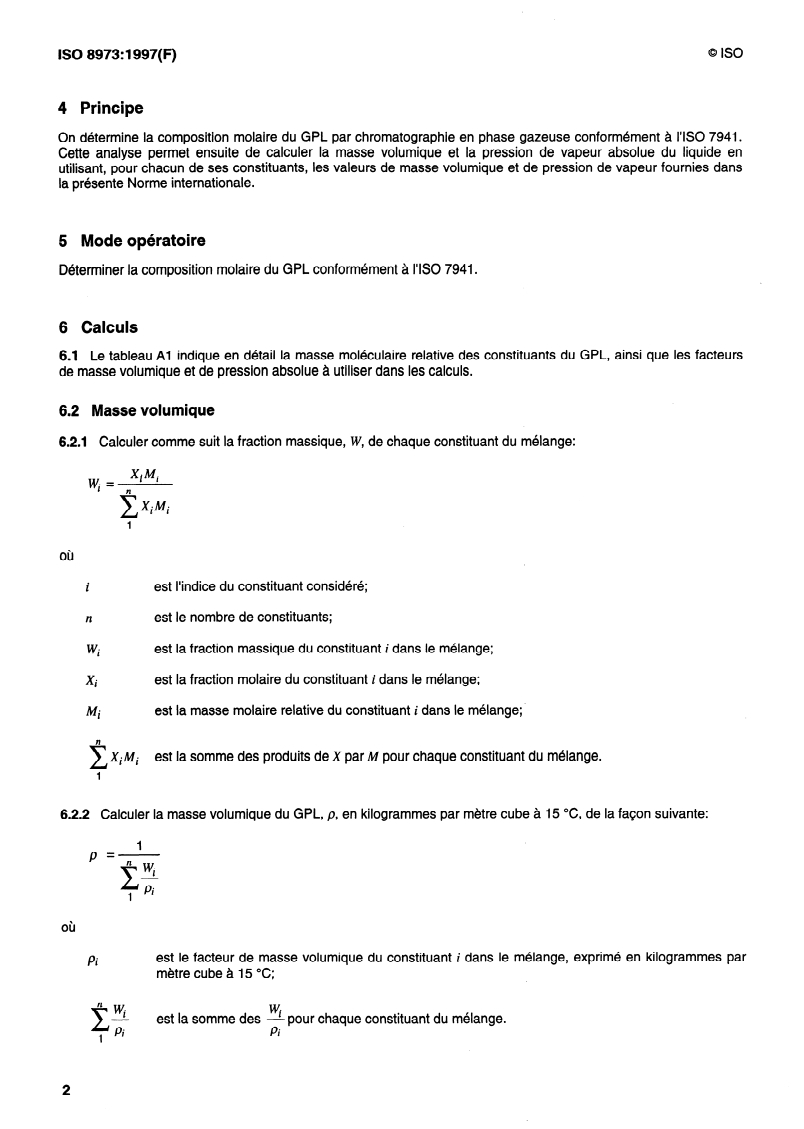

4 Principe
On détermine la composition molaire du GPL par chromatographie en phase gazeuse conformément à I’ISO 7941.
Cette analyse permet ensuite de calculer la masse volumique et la pre
...
ISO
NORME
8973
INTERNATIONALE
Première édition
1997-07-15
Gaz de pétrole liquéfiés - Méthode de
calcul de la masse volumique et de la
pression de vapeur
- Calculation method for density and vapour
Liquefied petroleum gases
pressure
Numéro de référence
ISO 8973: 1997(F)
---------------------- Page: 1 ----------------------
SS0 8973: 1997(F)
Avant-propos
LYS0 (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8973 a été élaborée par le comité technique
ISOTTC 28, Produits pétroliers et lubrifiants.
L’annexe A fait partie intégrante de la présente Norme internationale.
L’annexe B est donnée uniquement à titre d’information.
0 ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
céde, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
ecrit de Miteur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Geneve 20 l Suisse
Internet central @ iso.ch
x.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprime en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE @ ISO ISO 8973:1997(F)
Gaz de pétrole liquéfiés - Méthode de calcul de la masse
volumique et de la pression de vapeur
1 Domaine d’application
La présente Norme internationale spécifie une méthode simplifiée pour calculer la masse volumique et la pression
de vapeur des gaz de pétrole liquéfiés (GPL), à partir de la composition, de la masse volumique et des facteurs de
pression de vapeur pour les composés des GPL pris individuellement. Une liste des facteurs est fournie dans cette
Norme internationale. Cette méthode permet d’obtenir des données entrant dans les spécifications de qualité du
produit mais n’est pas destinée à fournir des indications quantitatives lors des transferts de cargaison (voir
ISO 6578).
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme internationale. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
Norme internationale sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 657811991, Hydrocarbures liquides réfrigérés - Mesurage statique - Procédure de calcul.
ISO 7941:1988, Propane et butane commerciaux - Analyse par chromatographie en phase gazeuse.
3 Définitions
Pour les besoins de la présente Norme internationale, les définitions suivantes s’appliquent.
3.1 gaz de pétrole liquéfié (GPL): Mélange d’hydrocarbures gazeux pouvant être stocké et/ou manipulé à l’état
liquide dans des conditions de pression modérée et à température ambiante. Il s’agit principalement d’alcanes ou
d’alcènes en C3 et C4 ou un mélange de ces produits. Il contient généralement moins de 5 % en volume liquide
d’hydrocarbures plus lourds, et a une pression de vapeur relative qui ne dépasse pas 1 600 kPa environ à 40 OC.
3.2 facteur de masse volumique: Masse volumique, exprimée en kilogrammes par mètre cube, d’un constituant
à l’état liquide sous sa propre pression de vapeur et à une température de 15 OC.
3.3 pression de vapeur: Pression de vapeur, exprimée en kilopascals sur une base absolue, c’est-à-dire la
pression de vapeur relative mesurée au manomètre plus la pression atmosphérique locale.
3.4 facteur de pression de vapeur: Pression de vapeur absolue, exprimée en kilopascals, d’un constituant du
liquide à une température de 37,8 OC, 40 OC, 50 “C ou 70 OC.
---------------------- Page: 3 ----------------------
@ iso
ISO 8973: 1997(F)
4 Principe
On détermine la composition molaire du GPL par chromatographie en phase gazeuse conformément à I’ISO 7941.
Cette analyse permet ensuite de calculer la masse volumique et la pre
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
