This document specifies a method for the determination of the apparent hardness, expressed in International Rubber Hardness Degrees (IRHD), of vulcanized- or thermoplastic-rubber roller covers. The method is similar in principle to the methods used for the determination of the hardness of rubber in ISO 48-2 in that it consists essentially of measuring the depth of penetration of a spherical indentor operating under a specified force. The apparatus used is similar to that described in ISO 48-2, having a base specifically designed for application to roller covers and similar curved surfaces. NOTE With some rollers, there can be significant variation in the thickness of the rubber over the surface of the roller, which could affect the measured apparent hardness.

Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté — Partie 6: Dureté apparente des cylindres revêtus de caoutchouc par la méthode DIDC

Le présent document spécifie une méthode de détermination de la dureté apparente des revêtements de cylindres en caoutchouc vulcanisé ou thermoplastique, exprimée en Degrés Internationaux de Dureté du Caoutchouc (DIDC). Dans son principe, la méthode est semblable aux méthodes utilisées pour déterminer la dureté des caoutchoucs vulcanisés décrites dans l'ISO 48‑2, en ce qu'elle consiste essentiellement à mesurer la profondeur de pénétration d'un pénétrateur sphérique opérant sous une force spécifiée. L'appareillage utilisé est semblable à celui décrit dans l'ISO 48‑2, comportant un socle spécifiquement conçu pour être appliqué sur les revêtements de cylindres et sur les surfaces courbes similaires. NOTE Pour certains cylindres, il peut y avoir une variation significative de l'épaisseur de caoutchouc, selon la zone du cylindre, qui peut affecter la dureté apparente mesurée.

General Information

• Status: Published
• Publication Date: 19-Aug-2018
• ICS: 83.140.99 - Other rubber and plastics products
• Technical Committee: ISO/TC 45/SC 2 - Testing and analysis
• Drafting Committee: ISO/TC 45/SC 2/WG 1 - Physical properties
• Current Stage: 9093 - International Standard confirmed
• Start Date: 04-Jan-2024
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 7267-1:2017 - Rubber-covered rollers - Determination of apparent hardness - Part 1: IRHD method
• Effective Date: 15-Dec-2017

Overview

ISO 48-6:2018 is an international standard published by ISO that specifies the method for determining the apparent hardness of rubber-covered rollers using the International Rubber Hardness Degrees (IRHD) scale. This standard focuses on vulcanized or thermoplastic rubber roller covers and uses an IRHD method that measures the depth of penetration of a spherical indentor under a defined force. The testing apparatus is designed to accommodate the curved surfaces typical of roller covers, making this method particularly suitable for accurately assessing the hardness of these components in industrial and manufacturing settings.

Key Topics

• Apparent Hardness Measurement
  The standard defines apparent hardness as the hardness value obtained on the finished roller, which can be influenced by factors such as roller diameter, rubber thickness, and the roller core material.

• Testing Apparatus and Setup
  The apparatus is similar to that described in ISO 48-2 but adapted for curved surfaces. It includes bases designed for rollers with varied radii:

  • Rollers with radius > 50 mm use a base with two parallel cylindrical supports.
  • Rollers with radius from 4 mm to 50 mm require special jigs or V-blocks.
  • Extremely small rollers (radius < 4 mm) use method CM with wax support for secure placement.

• Testing Procedure
  The procedure involves positioning the roller horizontally with the test area uppermost, applying the indentor, and measuring indentation after specified force and time intervals. Three measurements are recommended per test area, at least 6 mm apart, to calculate the median apparent hardness.

• Conditioning and Temperature Control
  Testing should be conducted after a minimum of 16 hours post-forming/finished grinding, ideally at standard laboratory temperature, following ISO 23529 guidelines for conditioning. Temperature equilibrium between the roller and environment is essential to ensure consistent results.

• Expression of Results
  Hardness results are expressed in IRHD to the nearest whole number and reported as the median of three measurements per test area. The test report must document relevant roller details, test conditions, and measured hardness values.

Applications

ISO 48-6:2018 applies primarily to industries and laboratories involved in:

• Quality control of rubber-covered rollers used in printing, paper manufacturing, textiles, plastics processing, and material handling equipment.
• Specification compliance ensuring roller hardness meets design requirements for product performance and durability.
• Process control during production of vulcanized and thermoplastic rubber rollers to validate uniformity and surface characteristics affecting end-use functionality.
• Research and development for developing new rubber compounds or roller constructions by providing standardized hardness data for comparison.

The standard facilitates consistent and reliable hardness testing of rollers with complex curved surfaces, enabling manufacturers and users to maintain stringent quality and performance standards.

Related Standards

ISO 48-6:2018 is part of the ISO 48 series, which groups standards related to hardness determination of vulcanized or thermoplastic rubber. Relevant associated standards include:

• ISO 48-2:2018 – Hardness determination for rubber between 10 IRHD and 100 IRHD, serving as the base method adapted for rollers in ISO 48-6.
• ISO 48-7 and ISO 48-8 – Alternative methods for apparent hardness testing on rubber-covered rollers, applicable depending on roller size and properties.
• ISO 23529 – General conditioning procedures for rubber test pieces, referenced for temperature and environment control during hardness testing.
• ISO 6123-1 – Specifications for rubber or plastics covered rollers, including hardness requirements to ensure functional roller performance.

By aligning hardness testing with these related standards, ISO 48-6 supports harmonized evaluation processes across multiple sectors utilizing rubber-covered rollers.

---

Keywords: ISO 48-6, apparent hardness, rubber-covered rollers, IRHD method, vulcanized rubber, thermoplastic rubber, hardness testing, rubber roller quality control, ISO hardness standards, roller surface hardness, rubber roller testing apparatus.

Standards Content (Sample)

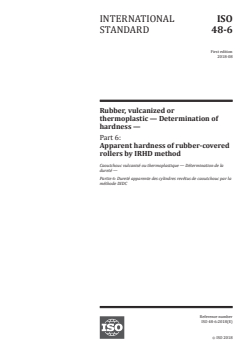

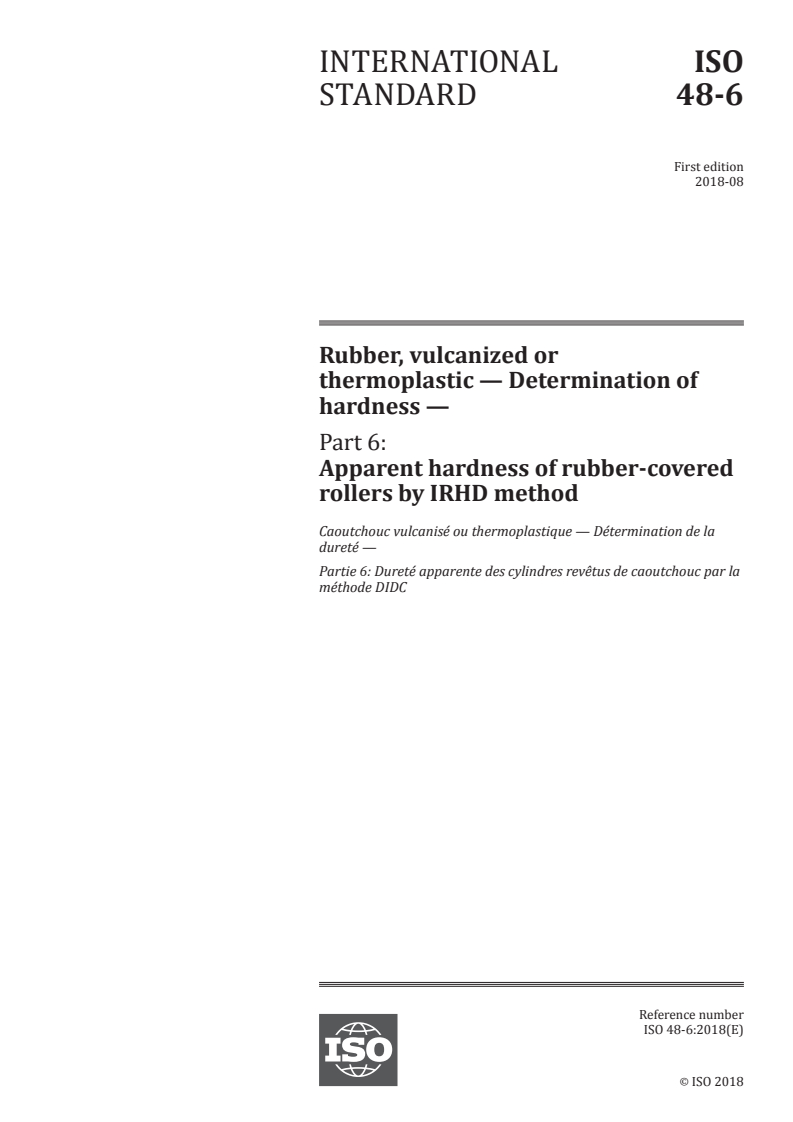

INTERNATIONAL ISO
STANDARD 48-6
First edition
2018-08
Rubber, vulcanized or
thermoplastic — Determination of
hardness —
Part 6:
Apparent hardness of rubber-covered
rollers by IRHD method
Caoutchouc vulcanisé ou thermoplastique — Détermination de la
dureté —
Partie 6: Dureté apparente des cylindres revêtus de caoutchouc par la
méthode DIDC
Reference number
©
ISO 2018

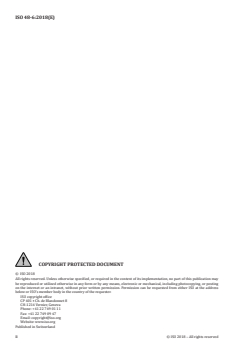

© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

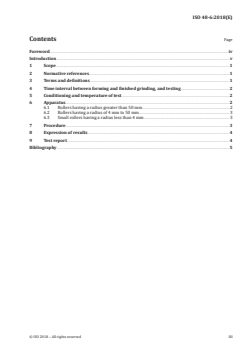

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Time interval between forming and finished grinding, and testing .2
5 Conditioning and temperature of test . 2
6 Apparatus . 2
6.1 Rollers having a radius greater than 50 mm . 2
6.2 Rollers having a radius of 4 mm to 50 mm . 3
6.3 Small rollers having a radius less than 4 mm . 3
7 Procedure. 3
8 Expression of results . 4
9 Test report . 4
Bibliography . 5

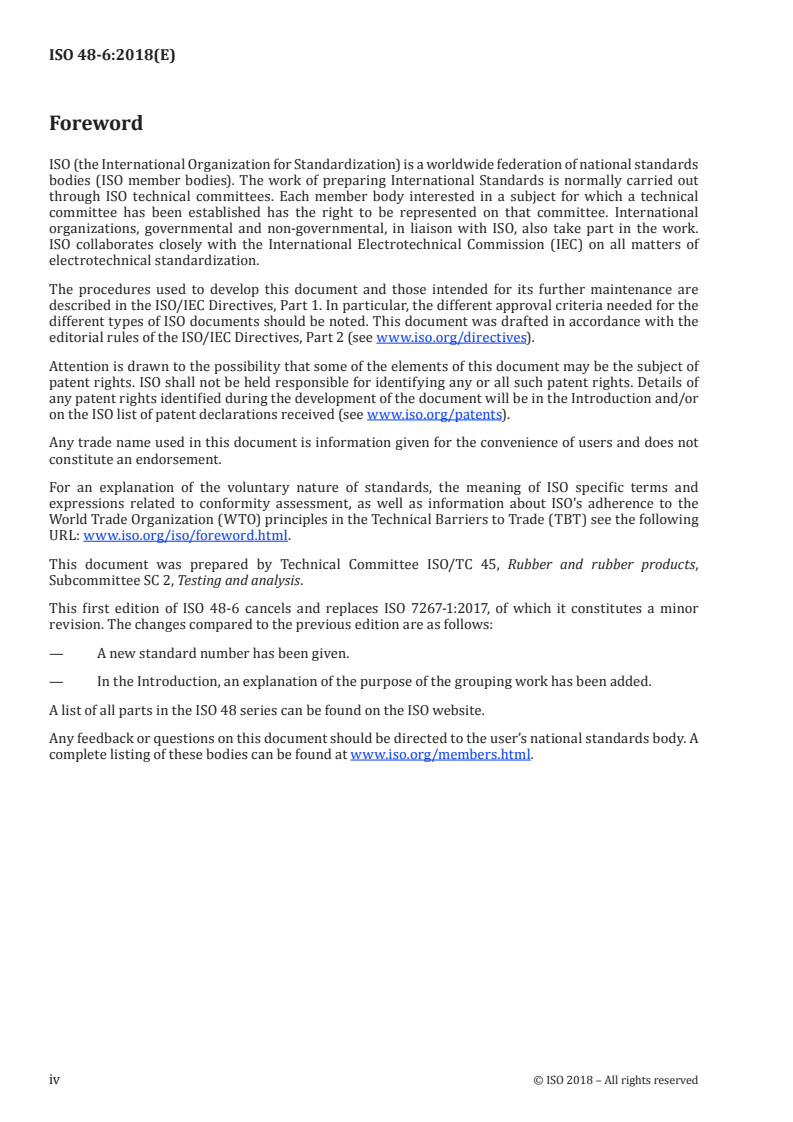

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 2, Testing and analysis.
This first edition of ISO 48-6 cancels and replaces ISO 7267-1:2017, of which it constitutes a minor
revision. The changes compared to the previous edition are as follows:
— A new standard number has been given.
— In the Introduction, an explanation of the purpose of the grouping work has been added.
A list of all parts in the ISO 48 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved

Introduction
ISO/TC 45/SC 2 established a principle that it would be helpful for users if standards on the same subject
but covering different aspects or methods were grouped together, preferably with an introductory
guidance standard, rather than being scattered throughout the numbering system. This has been
achieved for some subjects, for example curemeters (ISO 6502) and dynamic properties (ISO 4664).
In 2017, it was decided to group standards for hardness and, subsequently, it was agreed that they
would be grouped under the ISO 48 number. The new standards together with the previously numbered
standards are listed below.
— ISO 48-1: former ISO 18517
— ISO 48-2: former ISO 48
— ISO 48-3: former ISO 27588
— ISO 48-4: former ISO 7619-1
— ISO 48-5: former ISO 7619-2
— ISO 48-6: former ISO 7267-1
— ISO 48-7: former ISO 7267-2
— ISO 48-8: former ISO 7267-3
— ISO 48-9: former ISO 18898
The hardness of a roller covering has traditionally been determined on the finished roller, since it is this
hardness that is critical to the correct functioning of the roller in its end application. Values of hardness,
determined by whichever method is chosen, are therefore dependent not only on the method employed
and on the rubber, but also on the diameter of the roller, the thickness of the covering and, in the case
of thin coverings, on the nature of the roller core. For this reason, the term “apparent hardness” is used
to distinguish between the values obtained by methods described in the various parts of this document
and those that would be obtained for the rubber if
...

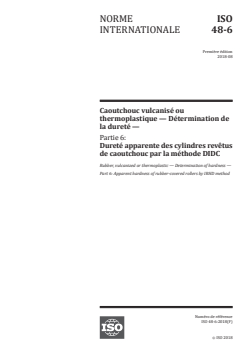

NORME ISO
INTERNATIONALE 48-6
Première édition
2018-08
Caoutchouc vulcanisé ou
thermoplastique — Détermination de
la dureté —
Partie 6:
Dureté apparente des cylindres revêtus
de caoutchouc par la méthode DIDC
Rubber, vulcanized or thermoplastic — Determination of hardness —
Part 6: Apparent hardness of rubber-covered rollers by IRHD method
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

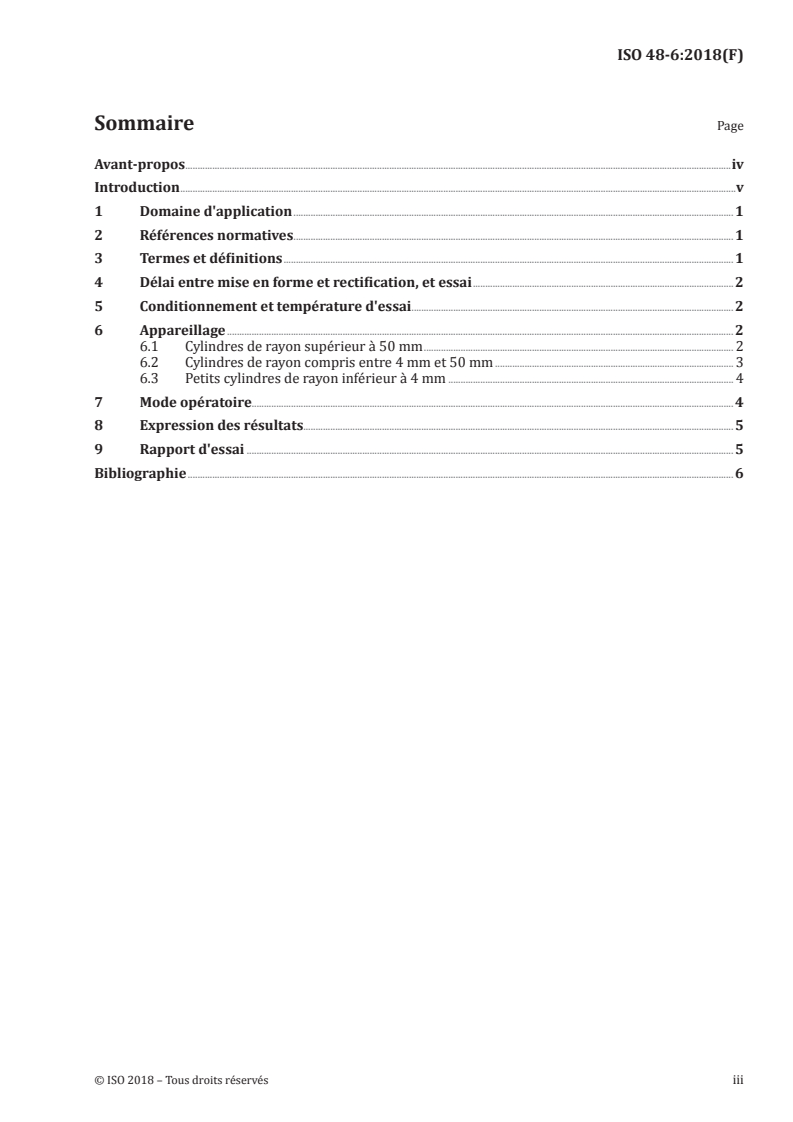

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Délai entre mise en forme et rectification, et essai . 2
5 Conditionnement et température d'essai . 2
6 Appareillage . 2
6.1 Cylindres de rayon supérieur à 50 mm . 2
6.2 Cylindres de rayon compris entre 4 mm et 50 mm . 3
6.3 Petits cylindres de rayon inférieur à 4 mm . 4
7 Mode opératoire. 4
8 Expression des résultats. 5
9 Rapport d'essai . 5
Bibliographie . 6

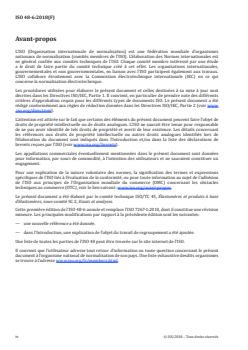

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 2, Essais et analyses.
Cette première édition de l'ISO 48-6 annule et remplace l'ISO 7267-1:2010, dont il constitue une révision
mineure. Les principales modifications par rapport à la précédente édition sont les suivantes:
— une nouvelle référence a été donnée.
— dans l'Introduction, une explication de l'objet du travail de regroupement a été ajoutée.
Une liste de toutes les parties de l'ISO 48 peut être trouvée sur le site internet de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés

Introduction
L'ISO/TC 45/SC 2 a établi un principe selon lequel il serait utile pour les utilisateurs que les normes
portant sur la même thématique, mais couvrant différents aspects ou méthodes, soient regroupées
de préférence avec une norme de lignes directrices introductives, plutôt que dispersées dans tout le
système de numérotation. Cela a été réalisé pour certains sujets, par exemple les rhéomètres (ISO 6502)
et les propriétés dynamiques (ISO 4664).
En 2017, il a été décidé de regrouper les normes de dureté et, par la suite, il a été convenu qu'elles
seraient regroupées sous la référence ISO 48. Les nouvelles normes avec leurs anciennes références
sont listées ci-dessous.
— ISO 48-1: précédemment ISO 18517
— ISO 48-2: précédemment ISO 48
— ISO 48-3: précédemment ISO 27588
— ISO 48-4: précédemment ISO 7619-1
— ISO 48-5: précédemment ISO 7619-2
— ISO 48-6: précédemment ISO 7267-1
— ISO 48-7: précédemment ISO 7267-2
— ISO 48-8: précédemment ISO 7267-3
— ISO 48-9: précédemment ISO 18898
Traditionnellement, la dureté d'un revêtement de cylindre est déterminée sur le cylindre fini, étant
donné que cette dureté est essentielle au bon fonctionnement du cylindre en service. Quelle que soit
la méthode choisie, les valeurs de la dureté déterminées dépendent donc non seulement de la méthode
utilisée et du caoutchouc, mais aussi du diamètre du cylindre et de l'épaisseur du revêtement et, dans
le cas de revêtements minces, de la nature du noyau du cylindre. C'est pourquoi le terme «dureté
apparente» est utilisé pour faire la distinction entre les valeurs obtenues par les méthodes décrites
dans les diverses parties du présent document et celles qui seraient obtenues pour le caoutchouc s'il
était possible d'utiliser les méthodes d'essai normalisées pour des éprouvettes normalisées faisant
l'objet d'autres Normes internationales.
Étant donné que les cylindres varient considérablement en taille, construction et utilisation finale
et que les déterminations de dureté sont faites à des fins différentes, par ex
...
