INTERNATIONAL IEC
STANDARD
Sixth edition
2002-05
BASIC SAFETY PUBLICATION
Basic and safety principles for man-machine
interface, marking and identification –
Coding principles for indicators and actuators

This English-language version is derived from the original
bilingual publication by leaving out all French-language pages.
Missing page numbers correspond to the French-language
pages.
Reference number
Publication numbering

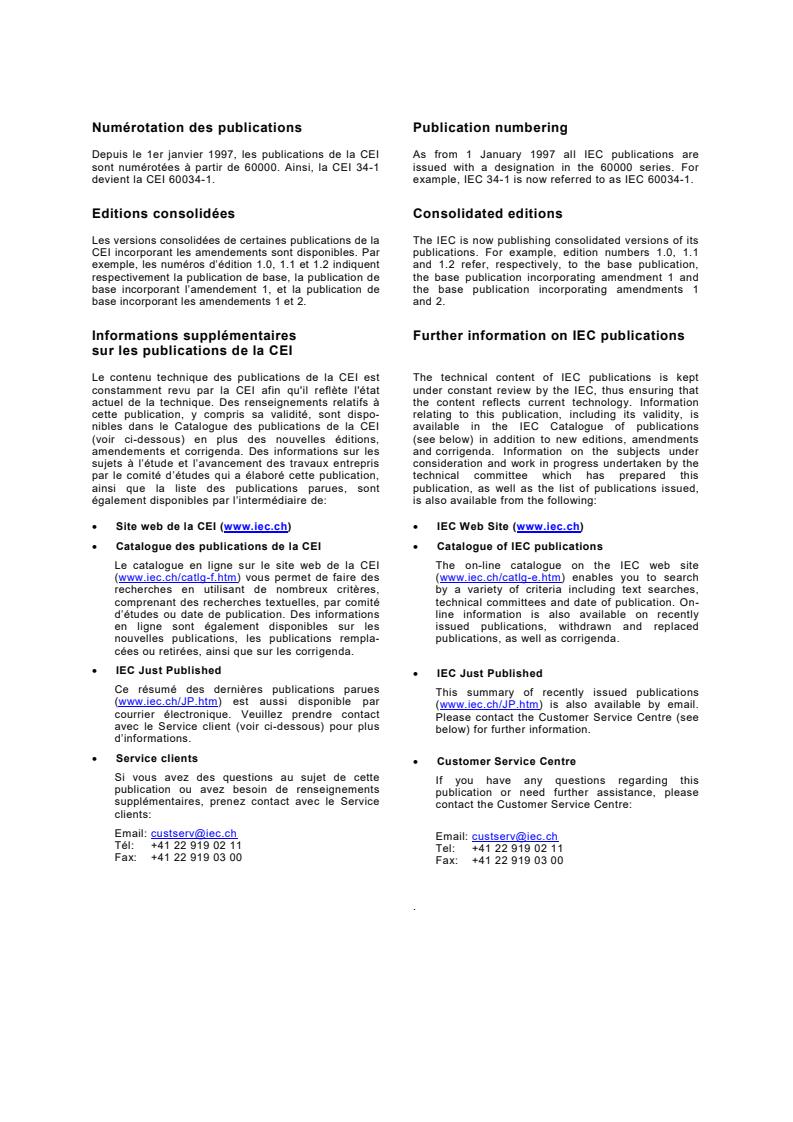

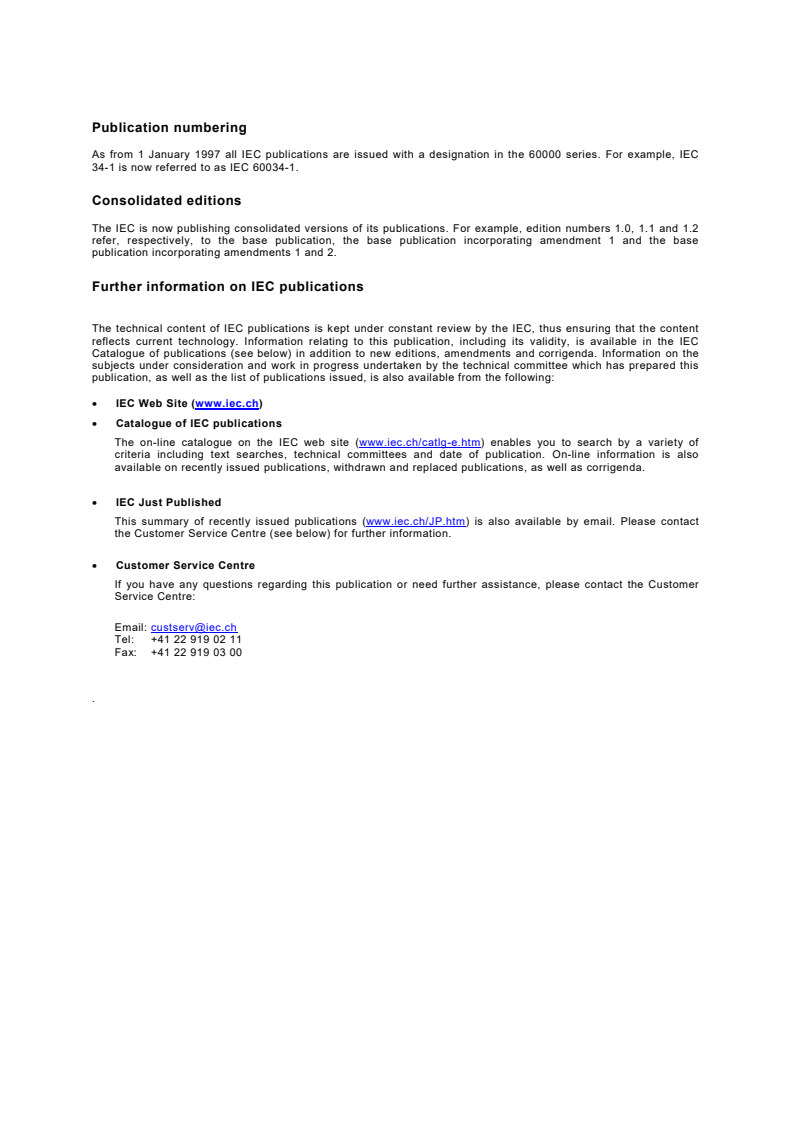

As from 1 January 1997 all IEC publications are issued with a designation in the 60000 series. For example, IEC
34-1 is now referred to as IEC 60034-1.
Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example, edition numbers 1.0, 1.1 and 1.2
refer, respectively, to the base publication, the base publication incorporating amendment 1 and the base
publication incorporating amendments 1 and 2.
Further information on IEC publications

The technical content of IEC publications is kept under constant review by the IEC, thus ensuring that the content
reflects current technology. Information relating to this publication, including its validity, is available in the IEC
Catalogue of publications (see below) in addition to new editions, amendments and corrigenda. Information on the
subjects under consideration and work in progress undertaken by the technical committee which has prepared this
publication, as well as the list of publications issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/catlg-e.htm) enables you to search by a variety of
criteria including text searches, technical committees and date of publication. On-line information is also
available on recently issued publications, withdrawn and replaced publications, as well as corrigenda.

• IEC Just Published
This summary of recently issued publications (www.iec.ch/JP.htm) is also available by email. Please contact
the Customer Service Centre (see below) for further information.

• Customer Service Centre
If you have any questions regarding this publication or need further assistance, please contact the Customer
Service Centre:
Email: custserv@iec.ch
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
.
INTERNATIONAL IEC
STANDARD
Sixth edition
2002-05
BASIC SAFETY PUBLICATION
Basic and safety principles for man-machine
interface, marking and identification –
Coding principles for indicators and actuators

 IEC 2002 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical, including
photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch

60073  IEC:2002 – 3 –

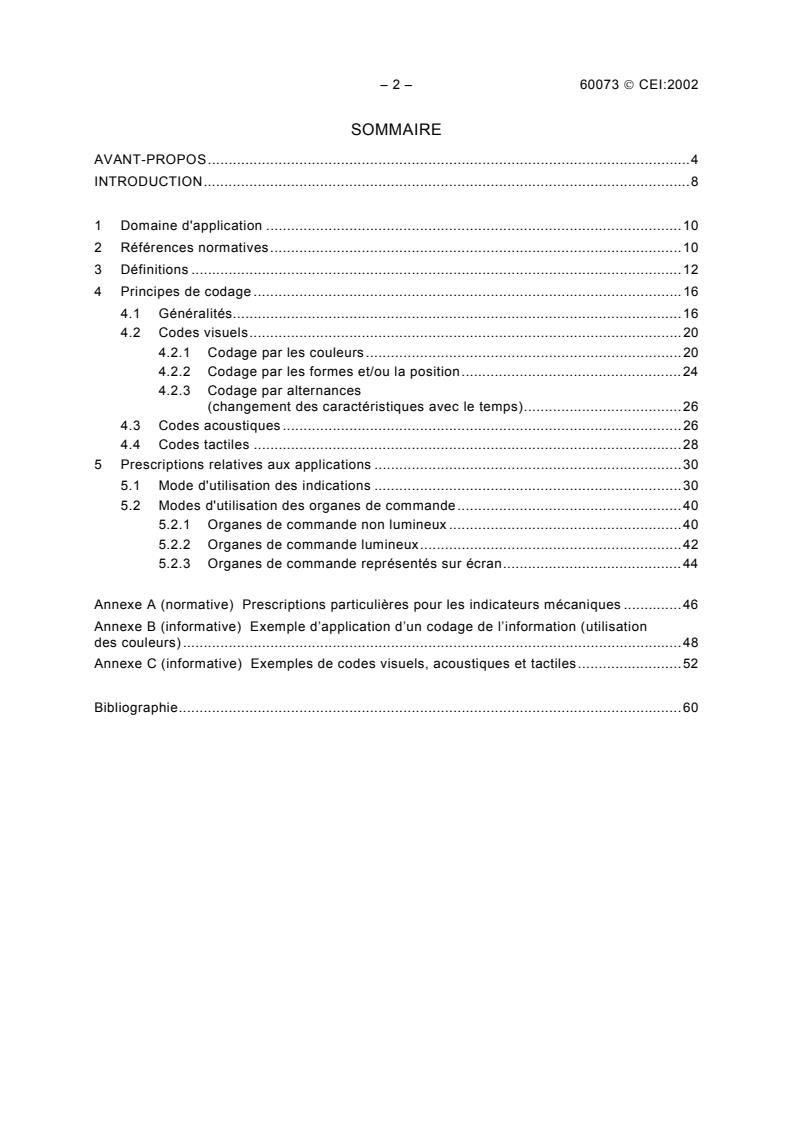

CONTENTS
FOREWORD.5
INTRODUCTION.9
1 Scope.11
2 Normative references .11
3 Definitions .13
4 Coding principles.17
4.1 General .17
4.2 Visual codes.21
4.2.1 Coding by colours.21
4.2.2 Coding by shapes and/or position.25
4.2.3 Coding by changing of characteristics over time .27
4.3 Acoustic codes .27
4.4 Tactile codes.29
5 Application requirements .31
5.1 Indication modes .31
5.2 Actuation modes.41
5.2.1 Non-illuminated actuators .41
5.2.2 Illuminated actuators .43
5.2.3 Actuators as a part of pictorial presentation on a video display screen .45
Annex A (normative) Special requirements for mechanical indicators.47
Annex B (informative) Example for the application of indication coding (using colours) .49
Annex C (informative) Examples of visual, acoustic and tactile codes .53
Bibliography.61

60073  IEC:2002 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
BASIC AND SAFETY PRINCIPLES FOR MAN-MACHINE INTERFACE,
MARKING AND IDENTIFICATION –
Coding principles for indicators and actuators
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60073 has been prepared by IEC technical committee 16: Basic
and safety principles for man-machine interface, marking and identification.
This sixth edition cancels and replaces the fifth edition published in 1996 and constitutes a
technical revision.
Compared to the fifth edition, the following substantial modifications have been made:
– the field of application has been extended to include displays on screens;
– the concept of “message” has been adopted from IEC 60050(721);
– clarifications are provided in 4.2.1 and 5.2.3.2.
It has the status of a Basic safety publication in accordance with IEC Guide 104.
The text of this standard is based on the following documents:
FDIS Report on voting
16/402/FDIS 16/404/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.

60073  IEC:2002 – 7 –
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annex A forms an integral part of this standard.
Annexes B and C are for information only.
The committee has decided that the contents of this publication will remain unchanged
until 2007. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
60073  IEC:2002 – 9 –
INTRODUCTION
This basic safety publication is intended for use by technical committees in the preparation
of standards in accordance with the principles laid down in IEC Guide 104 and in
ISO/IEC Guide 51.
It should be noted that one of the responsibilities of a technical committee is, wherever
possible, to include or refer to the requirements of basic safety publications in standards for
equipment within its scope. Consequently, the requirements of this basic safety publication
apply only if they are included, or are referred to in those standards.
Supervision and intervention are the principal tasks of personnel engaged in the monitoring
and control of equipment or processes.
Indicator for the representation of conditions, and actuating devices to enable intervention
under normal and fault conditions, are essential to this purpose.
The information presented should meet the needs of the users for the monitoring and control
tasks which they are required to perform, for example, in extensive industrial processes.
Safety and ergonomic aspects should also be taken into account. The use of only a single
means of coding is often insufficient to ensure unambiguous representation of information.
Apart from an unambiguous marking of the indicating and actuating devices, there is a
requirement for a clear and consistent system of coding.
The choice of a code will depend on the information which it is intended to impart. This may
relate to the state of equipment (or part of it), to the condition of a process, and/or to the
effects which this condition has on persons, property and the environment.
The user is required to decide on which of these criteria the coding for the relevant application
is to be based.
60073  IEC:2002 – 11 –
BASIC AND SAFETY PRINCIPLES FOR MAN-MACHINE INTERFACE,
MARKING AND IDENTIFICATION –
Coding principles for indicators and actuators
1 Scope
This International Standard establishes general rules for assigning particular meanings to
certain visual, acoustic and tactile indications in order to
– increase the safety of persons, property and/or the environment through the safe
monitoring and control of the equipment or process;
– facilitate the proper monitoring, control and maintenance of the equipment or process;
– facilitate the rapid recognition of control conditions and actuator positions.
This standard is for general application:
– from simple cases such as single indicator lights, push-buttons, mechanical indicators,
light emitting diodes (LEDs) or video display screens to extensive control stations which
may include a wide variety of devices for controlling an equipment or process;
NOTE  Application of the general coding principles for displays on screens should be carried out without
modification.
– where the safety of persons, property and/or the environment is involved, and also where
the above-mentioned codes are used to facilitate the proper monitoring and controlling of
equipment;
– where a particular kind of coding is to be assigned by a technical committee to a special
function.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60027 (all parts), Letter symbols to be used in electrical technology
IEC 60050(441), International Electrotechnical Vocabulary (IEV) − Chapter 441: Switchgear,
controlgear and fuses
IEC 60050(721), International Electrotechnical Vocabulary (IEV) − Chapter 721: Telegraphy,
facsimile and data communication
IEC 60050(845), International Electrotechnical Vocabulary (IEV) Lighting
IEC 60417 (all parts), Graphical symbols for use on equipment

60073  IEC:2002 – 13 –
IEC 60447, Man-machine interface (MMI) − Actuating principles
IEC 60617 (all parts), Graphical symbols for diagrams
IEC 61310-1, Safety of machinery – Indication, marking and actuation – Part 1: Requirements
for visual, auditory and tactile signals
IEC Guide 104, The preparation of safety publications and the use of basic safety publications
and group safety publications
ISO 3864, Safety colours and safety signs
ISO 7000, Graphical symbols for use on equipment – Index and synopsis
ISO 8201, Acoustics – Audible emergency evacuation signal
ISO 11429, Ergonomics – System of auditory and visual danger and information signals
ISO/IEC Guide 51, Safety aspects – Guidelines for their inclusion in standards
CIE (International Commission on Illumination): Publication No. 2-2 (TC 1.6), Colours of
light signals
3 Definitions
For the purposes of this standard, the following definitions apply.
3.1
coding
systematic representation of specific signals or values by another set of signals, which has to
conform to a definite set of rules
[IEC 61310-1: 1995, definition 3.22]
3.2
indicator
mechanical, optical or electrical device or a part of device providing visual, acoustic or tactile
information
3.2.1
acoustic signal
message conveyed by means of tone, freque
...


NORME
CEI
INTERNATIONALE
Sixième édition
2002-05
PUBLICATION FONDAMENTALE DE SÉCURITÉ
Principes fondamentaux et de sécurité pour
l’interface homme-machine, le marquage
et l’identification –
Principes de codage pour les indicateurs
et les organes de commande
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60073:2002
Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de 60000. Ainsi, la CEI 34-1 devient
la CEI 60034-1.
Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les amendements sont disponibles. Par
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent respectivement la publication de base, la publication de base
incorporant l’amendement 1, et la publication de base incorporant les amendements 1 et 2.
Informations supplémentaires
sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI afin qu'il reflète l'état actuel de la
technique. Des renseignements relatifs à cette publication, y compris sa validité, sont disponibles dans le
Catalogue des publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amendements et corrigenda.
Des informations sur les sujets à l’étude et l’avancement des travaux entrepris par le comité d’études qui a élaboré
cette publication, ainsi que la liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/catlg-f.htm) vous permet de faire des recherches
en utilisant de nombreux critères, comprenant des recherches textuelles, par comité d’études ou date de
publication. Des informations en ligne sont également disponibles sur les nouvelles publications, les
publications remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/JP.htm) est aussi disponible par courrier
électronique. Veuillez prendre contact avec le Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de renseignements supplémentaires,
prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME
CEI
INTERNATIONALE
Sixième édition
2002-05
PUBLICATION FONDAMENTALE DE SÉCURITÉ
Principes fondamentaux et de sécurité pour
l’interface homme-machine, le marquage
et l’identification –
Principes de codage pour les indicateurs
et les organes de commande
 IEC 2002 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé,
électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch

– 2 – 60073  CEI:2002
SOMMAIRE
AVANT-PROPOS.4
INTRODUCTION.8
1 Domaine d'application .10
2 Références normatives.10
3 Définitions .12
4 Principes de codage .16
4.1 Généralités.16
4.2 Codes visuels.20
4.2.1 Codage par les couleurs.20
4.2.2 Codage par les formes et/ou la position.24
4.2.3 Codage par alternances
(changement des caractéristiques avec le temps).26
4.3 Codes acoustiques .26
4.4 Codes tactiles .28
5 Prescriptions relatives aux applications .30
5.1 Mode d'utilisation des indications .30
5.2 Modes d'utilisation des organes de commande.40
5.2.1 Organes de commande non lumineux .40
5.2.2 Organes de commande lumineux.42
5.2.3 Organes de commande représentés sur écran.44
Annexe A (normative) Prescriptions particulières pour les indicateurs mécaniques .46
Annexe B (informative) Exemple d’application d’un codage de l’information (utilisation
des couleurs) .48
Annexe C (informative) Exemples de codes visuels, acoustiques et tactiles.52
Bibliographie.60

– 4 – 60073  CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_________
PRINCIPES FONDAMENTAUX ET DE SÉCURITÉ POUR L’INTERFACE
HOMME-MACHINE, LE MARQUAGE ET L’IDENTIFICATION –
Principes de codage pour les indicateurs
et les organes de commande
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
Internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60073 a été établie par le comité d’études 16 de la CEI:
Principes fondamentaux et principes de sécurité pour l’interface homme-machine, le
marquage et l’identification.
Cette sixième édition annule et remplace la cinquième édition parue en 1996. Cette sixième
édition constitue une révision technique.
En comparaison avec la cinquième édition , les modifications substantielles suivantes ont été
faites:
– le domaine d’application a été étendu aux consoles de visualisation;
– le concept de « message » a été adopté de la CEI 60050(721);
– des clarifications ont été faites en 4.2.1 et 5.2.3.2.
Elle a le statut d’une publication fondamentale de sécurité conformément au Guide CEI 104.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
16/402/FDIS 16/404/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.

– 6 – 60073  CEI:2002
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
L’annexe A fait partie intégrante de cette norme.
Les annexes B et C sont données uniquement à titre d’information.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2007.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 8 – 60073  CEI:2002
INTRODUCTION
Cette publication fondamentale de sécurité est à l’usage des comités techniques pour la
préparation des normes selon les principes énoncés dans le Guide 104 de la CEI et dans le
Guide 51 de l’ISO/CEI.
Il convient de mentionner qu’il est de la responsabilité d’un comité d’études, chaque fois que
cela est possible, d’inclure les prescriptions des publications fondamentales de sécurité ou de
s’y référer dans les normes de produits relevant de son domaine d’activité. Par conséquent,
les prescriptions des publications fondamentales de sécurité s’appliquent seulement si elles
sont incluses dans ces normes ou s’il y est fait référence.
Supervision et intervention sont les principales tâches du personnel chargé de la surveillance
et de la commande d'un équipement ou d’un procédé.
Les dispositifs indicateurs pour la représentation des états et les organes de commande pour
permettre d'intervenir dans les conditions normales de fonctionnement et en cas de défaut
sont essentiels dans ce but.
Il convient que la représentation des informations satisfasse aux besoins des utilisateurs pour
les tâches de surveillance et de commande qu'ils doivent accomplir, par exemple, dans les
procédés industriels étendus.
Il convient que la sécurité et les aspects ergonomiques soient également pris en compte.
L'utilisation d'un seul moyen de codage est souvent insuffisante pour permettre une
représentation sans équivoque des informations.
En plus d'un marquage non ambigu des appareils indicateurs et des organes de commande, il
est spécifié un système de codage clair et homogène.
Le choix d'un code dépendra de l'information qu'il est prévu de faire connaître. Cela peut
concerner l'état des matériels (ou d’une partie des matériels), la condition du procédé et/ou
les effets que cette condition a sur les personnes, les biens et l'environnement.
L'utilisateur est appelé à décider sur quels critères il se basera pour le codage dans le cas de
son application.
– 10 – 60073  CEI:2002
PRINCIPES FONDAMENTAUX ET DE SÉCURITÉ POUR L’INTERFACE
HOMME-MACHINE, LE MARQUAGE ET L’IDENTIFICATION –
Principes de codage pour les indicateurs
et les organes de commande
1 Domaine d'application
La présente Norme internationale établit des règles générales en vue d'attribuer une signifi-
cation particulière à certaines indications visuelles, acoustiques et tactiles de façon à
– accroître la sécurité des personnes, des biens et/ou de l'environnement en réalisant de
façon sûre la surveillance et la commande des équipements ou des procédés;
– faciliter la surveillance, la commande et la maintenance adéquates des équipements ou
des procédés;
– faciliter la reconnaissance rapide des conditions de commande et de la position des
organes de commande.
La présente norme est d'application générale:
– allant de cas simples tels que les voyants de signalisation, boutons-poussoirs, indicateurs
mécaniques, diodes électroluminescentes (DEL) ou consoles de visualisation jusqu'aux
salles de commande étendues pouvant comprendre une grande variété d'appareils et
destinés à la conduite d'une machine ou d'un procédé;
NOTE Il convient que les principes de codage soient appliqués sans modification aux consoles de visualisation.
– quand la sécurité des personnes, des biens et/ou de l'environnement est en jeu, et aussi
quand les codes mentionnés plus haut sont utilisés afin de faciliter la surveillance et la
commande adéquates d'un équipement;
– quand un codage particulier est spécifié par un comité d'études pour une fonction
particulière.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60027 (toute les parties), Symboles littéraux à utiliser en électrotechnique
CEI 60050(441), Vocabulaire électrotechnique international (VEI) − Chapitre 441: Appareil-
lage et fusibles
CEI 60050(721), Vocabulaire électrotechnique international (VEI) − Chapitre 721: Télé-
graphie, télécopie et communication de données
CEI 60050(845), Vocabulaire électrotechnique international (VEI) Eclairage
CEI 60417 (toute les parties), Symboles graphiques utilisables sur le matériel

– 12 – 60073  CEI:2002
CEI 60447, Interface homme-machine (IHM): Principes de manoeuvre
CEI 6
...


NORME CEI
INTERNATIONALE
IEC
INTERNATIONAL
Sixième édition
STANDARD
Sixth edition
2002-05
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Principes fondamentaux et de sécurité pour
l’interface homme-machine, le marquage
et l’identification –
Principes de codage pour les indicateurs
et les organes de commande
Basic and safety principles for man-machine
interface, marking and identification –
Coding principles for indicators and actuators

Numéro de référence
Reference number
CEI/IEC 60073:2002
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.

• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
INTERNATIONAL
Sixième édition
STANDARD
Sixth edition
2002-05
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Principes fondamentaux et de sécurité pour
l’interface homme-machine, le marquage
et l’identification –
Principes de codage pour les indicateurs
et les organes de commande
Basic and safety principles for man-machine
interface, marking and identification –
Coding principles for indicators and actuators

 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni
No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch

– 2 – 60073  CEI:2002
SOMMAIRE
AVANT-PROPOS.4
INTRODUCTION.8
1 Domaine d'application .10
2 Références normatives.10
3 Définitions .12
4 Principes de codage .16
4.1 Généralités.16
4.2 Codes visuels.20
4.2.1 Codage par les couleurs.20
4.2.2 Codage par les formes et/ou la position.24
4.2.3 Codage par alternances
(changement des caractéristiques avec le temps).26
4.3 Codes acoustiques .26
4.4 Codes tactiles .28
5 Prescriptions relatives aux applications .30
5.1 Mode d'utilisation des indications .30
5.2 Modes d'utilisation des organes de commande.40
5.2.1 Organes de commande non lumineux .40
5.2.2 Organes de commande lumineux.42
5.2.3 Organes de commande représentés sur écran.44
Annexe A (normative) Prescriptions particulières pour les indicateurs mécaniques .46
Annexe B (informative) Exemple d’application d’un codage de l’information (utilisation
des couleurs) .48
Annexe C (informative) Exemples de codes visuels, acoustiques et tactiles.52
Bibliographie.60

60073  IEC:2002 – 3 –
CONTENTS
FOREWORD.5
INTRODUCTION.9
1 Scope.11
2 Normative references .11
3 Definitions .13
4 Coding principles.17
4.1 General .17
4.2 Visual codes.21
4.2.1 Coding by colours.21
4.2.2 Coding by shapes and/or position.25
4.2.3 Coding by changing of characteristics over time .27
4.3 Acoustic codes .27
4.4 Tactile codes.29
5 Application requirements .31
5.1 Indication modes .31
5.2 Actuation modes.41
5.2.1 Non-illuminated actuators .41
5.2.2 Illuminated actuators .43
5.2.3 Actuators as a part of pictorial presentation on a video display screen .45
Annex A (normative) Special requirements for mechanical indicators.47
Annex B (informative) Example for the application of indication coding (using colours) .49
Annex C (informative) Examples of visual, acoustic and tactile codes .53
Bibliography.61

– 4 – 60073  CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_________
PRINCIPES FONDAMENTAUX ET DE SÉCURITÉ POUR L’INTERFACE
HOMME-MACHINE, LE MARQUAGE ET L’IDENTIFICATION –
Principes de codage pour les indicateurs
et les organes de commande
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
Internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60073 a été établie par le comité d’études 16 de la CEI:
Principes fondamentaux et principes de sécurité pour l’interface homme-machine, le
marquage et l’identification.
Cette sixième édition annule et remplace la cinquième édition parue en 1996. Cette sixième
édition constitue une révision technique.
En comparaison avec la cinquième édition , les modifications substantielles suivantes ont été
faites:
– le domaine d’application a été étendu aux consoles de visualisation;
– le concept de « message » a été adopté de la CEI 60050(721);
– des clarifications ont été faites en 4.2.1 et 5.2.3.2.
Elle a le statut d’une publication fondamentale de sécurité conformément au Guide CEI 104.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
16/402/FDIS 16/404/RVD
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
