ISO 3449:1975

Title missing - Legacy paper document

General Information

• Status: Withdrawn
• Publication Date: 31-Dec-1974
• Technical Committee: ISO/TMBG - Technical Management Board - groups
• Drafting Committee: ISO/TMBG - Technical Management Board - groups
• Current Stage: 9599 - Withdrawal of International Standard
• Completion Date: 01-Jan-1980

Standards Content (Sample)

@ 3449
I INTERNATIONAL STANDARD
'*g@
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION .MEX,ilYHAPOnHAR OPTAHM3AUMfl no CTAHAAPTA3AUMM -ORGANISATION INTERNATIONALE DE NORMALISATION
I
I
Earth-moving machinery - Falling-object protective structures
- Laboratory tests and performance requirements
Engins de terrassement - Structures de protection contre les chutes d'objets - Essais de laboratoire et critères de
performance
First edition - 1975 -06 -01
I
w
-
UDC 624.132.3 : 621.879-74/-78 : 620.1
Ref. No. IS0 3449-1975 (E)
LD
r-
Descriptors : earth-handling equipment, safety devices, protection, falling bodies, tests,
laboratory tests.
c) $
z
Price based on 7 pages

---------------------- Page: 1 ----------------------
FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as fnternational
Standards by the IS0 Council.
International Standard IS0 3449 was drawn up by Technical Committee
ISO/TC 127, Earth-moving machinery, and circulated to the Member Bodies in
February 1974.
It has been approved by the Member Bodies of the following countries :
Australia
Germany Sweden
Brazil Israel
Thailand
Turkey
Bulgaria Japan
Canada Netherlands United' Kingdom
Chile New Zealand U.S.A.
Czechoslovakia Poland U.S.S. R.
Finland Romania Yugoslavia
France South Africa, Rep. of ~
No Member Body expressed disapproval of the document.
O international Organization for Standardization, 1975
Printed in Switzerland

---------------------- Page: 2 ----------------------
~
INTERNATIONAL STANDARD IS0 3449-1975 (E)
Earth-moving machinery - Falling-object protective structures
- Laboratory tests and performance requirements
1 SCOPE - cranes;
1.1 This International Standard sets out - drag lines.
a) the laboratory tests for measurement of structural
characteristics and
3 REFERENCES
b) the requirements for performance
IS0 3164, Earth-moving machinery - Laboratory
e
evaluations of roll-over and falling-object protective
of a falling-object protective structure (FOPS), and
structures - Specification for the deflection-limiting
intimately relates to the deflection-limiting volume (DLV)
volume.
(see IS0 3164).
IS0 347 1, Earth-moving machinery - Roll-over protective
1.2 The laboratory tests are a means of testing the structures - Laboratory tests and performance require-
characteristics of the structures used to protect the ments.
operator from localized impact penetration and indirectly
of the load-carrying capacity of the supporting structure to
4 DEFINITIONS
resisting impact loading.
For the purposes of this International Standard, the
1.3 This International Standard is intended to establish a
following definitions apply :
consistent, repeatable means of evaluating characteristics of
fallingobject protective structures (FOPS) under loading
4.1 front-end loader (rubber tyred) : A machine composed
and to prescribe performance requirements for these
of a wheeled tractor with an integral linkage system on the
structures under such loading.
front of which is mounted a bucket that loads material
through forward motion of a machine capable of
transporting and discharging material. See figure 1.
2 FIELD OF APPLICATION
4.2 motor grader (rubber tyred) : A self-propelled
This International Standard applies to the following
0 2.1
rubber-tyred machine having an adjustable blade positioned
types of operator-controlled machine :
between the front and rear wheels. See figure 2.
- rubber-tyred front-end loaders and dozers;
4.3 prime mover (rubber tyred) : A mobile machine
- rubber-tyred motor graders;
equipped with a power unit for movement and control of
various attachments. See figure 3.
- rubber-tyred prime movers;
- crawler-tractor loaders and dozers. 4.4 crawler-tractor loader: A machine composed of an
engine and power-train chassis riding on an endless track
mechanism and designed to take such equipment as
2.2 Excluded from this International Standard are :
front-end loaders, bulldozer blades and rippers, or to pull a
- self-propelled compactors;
drawbar load. See figure 4.
- drills;
4.5 dozer (rubber tyred) : A machine composed of a
- paving machines;
wheeled tractor with a bulldozer blade mounted at the
front of the machine. See figure 5.
- rubber-tyred skid-steer machines;
NOTE - The definitions in 4.1 to 4.5 and figures 1 to 5 are
- machines having a power rating less than 15 kW
presented for information and will be co-ordinated by
(20 hp); ISOITC 127lSC 4.
- belt loaders;
4.6 roll-over protective structure : A system of structural
- excavators; members arranged on a machine in such a way as to reduce
1

---------------------- Page: 3 ----------------------
,
IS0 3449-1975 (E)
a FOPS is related more to energy absorption capability and
the possibility of the machine crushing the operator in the
details of weld design and welding procedure than it is to
event of an accidental turn-over.
static force resistance.
4.7 deflection-limiting volume : That volume, related to
the operator, which serves to set limits and deflections
permissible when performing laboratory evaluations of
7 LABORATORY TESTS
ROPS and FOPS. The volume is based on the seat
7.1 Facilities
dimensions for 95% of operators, that is height 192cm
(75.5 in) and mass 98 kg (215 Ib). See IS0 3164.
The following items shall be provided :
4.8 fallingobject protective structure : A system of
7.1.1 A standard laboratory drop test object, made of
structural members arranged in such a way as to provide
steel, as shown in figure 6.
operators with reasonable protection from falling objects
(for example trees, rocks).
7.1.2 A means of raising the standard object to the
required height.
7.1.3 A means of releasing the standard object so that it
5 SYMBOLS
drops without restraint.
The following symbols are used in this International
Standard :
7.1.4 A surface of such firmness that it is not penetrated
by the vehicle or test bed under the loading of the drop
5.1 FOPS : Falling-object protective structure.
test.
5.2 DLV : Deflection-limiting volume.
7.1.5 A means of determining whether the FOPS enters
the deflection-limiting volume during the drop test. This
5.3 ROPS : Roll-over protective structure.
may be either of the following :
a) a deflection-limiting volume, in the upright attitude,
a material which will indicate any penetration
made of
6 GENERAL
by the FOPS; grease may be put on the lower surface of
the FOPS cover to indicate such penetration;
The following points are stated to aid in understanding the
underlying principles, intention, and application of this
b) a dynamic instrumentation system of sufficient
international Standard.
frequency response to indicate the pertinent deflection
with respect to the deflection-limiting volume.
6.1 This evaluation procedure will not necessarily
duplicate structural deformations due to a given actual
7.2 Test conditions
impact of falling trees, rocks or other objects.
7.2.1 Measuring accuracy
6.2 This evaluation procedure is generally destructive of
the FOPS assembly, as permanent deformation is apt to be
The following measuring accuracy shall be adhered to when
induced.
conducting the test :
Means for measuring Accuracy
6.3 Although FOPS meeting these criteria may not give
crush protection under al I conceivable circumstances in
i 5 % of maximum deflection
Deflection of FOPS
which the machine could be struck from above, it is
measured
expected that crush protection will be ensured under at
least the following condition : a blunt object (see figure 6)
7.2.2 Machine or test bed condition
dropped from a height sufficient to develop an energy
...

Y
NORME INTERNATIONALE @ 3449
'ax!
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION *MEXflYHAPOLIHAR OPTAHM3AUMR Il0 CTAHILAPTM3AUMM .ORGANISATION INTERNATIONALE DE NORMALISATION
Engins de terrassement - Structures de protection contre les
chutes d'objets - Essais de laboratoire et critères de
performance
Earth-moving machinery - Falling-object protective structures - Laboratory tests and performance requirements
Première édition - 1975 -06 -01
Réf. no : IS0 3449-1975 (FI
CDU 624.132.3 : 621.879-74/-78 : 620.1
Descripteurs : matériel do terrassement, dispositif de sécurité, protection, chute d'objet, essai, essai de laboratoire.
7 pages
Prix basé sur

---------------------- Page: 1 ----------------------
4
AVANT-PROPOS
L'ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I'ISO.
La Norme Internationale IS0 3449 a été établie par le Comité Technique
lSO/TC 127, Engins de terrassement, et soumise aux Comités Membres en février
1974.
Elle a été approuvée par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d' France Suède
Israël Tchécoslovaquie
Allemagne
Australie Japon Thaïlande
Brésil Nouvelle-Zélande Turquie
Bulgarie Pays-Bas U.R.S.S.
Canada Pologne U.S.A.
Roumanie
Chili Yougoslavie
Finlande Royaume-Uni
Aucun Comité Membre ne désapprouva le document.
O Organisation Internationale de Normalisation, 1975
Imprimé en Suisse .

---------------------- Page: 2 ----------------------
.

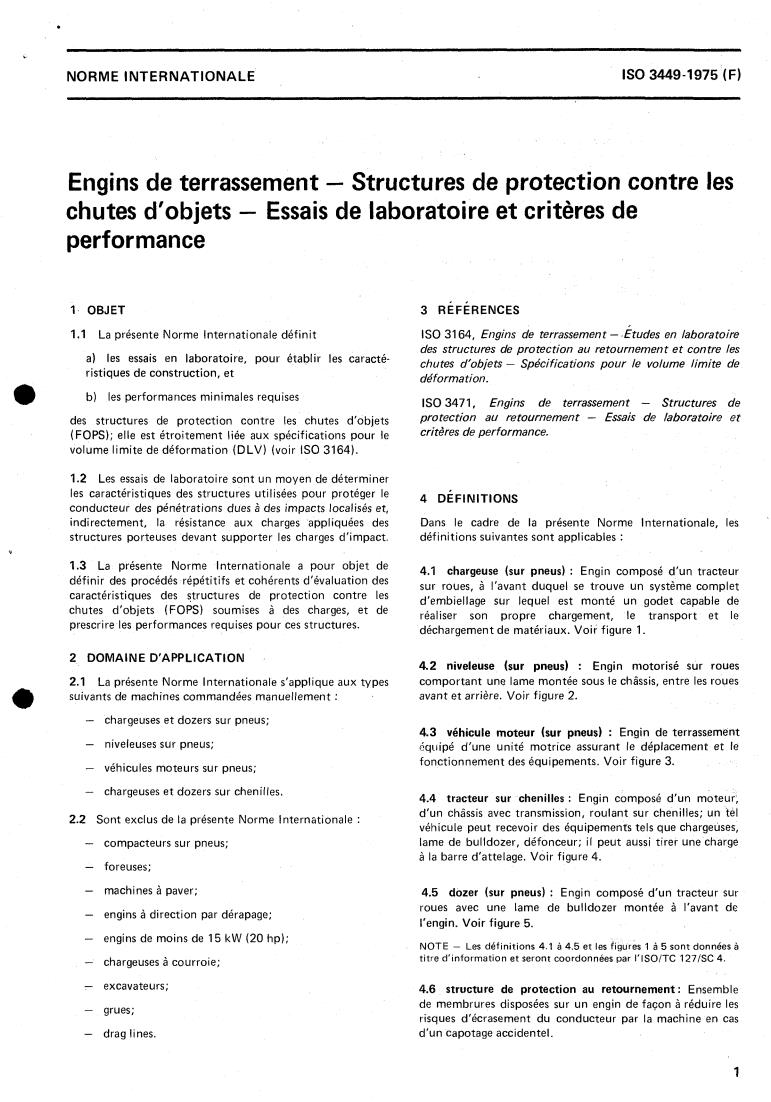

IS0 3449-1975 (F)
NORM E I NT ER NAT1 ONA LE
Engins de terrassement - Structures de protection contre les
chutes d'objets - Essais de laboratoire et critères de
performance
1 OBJET 3 RÉFÉRENCES
1.1 La présente Norme Internationale définit IS0 31 64, Engins de terrassement - Études en laboratoire
des structures de protection au retournement et contre les
a) les essais en laboratoire, pour établir les caracté-
chutes d'objets - Specifications pour le volume limite de
ristiques de construction, et
déforma tion.
b) les performances minimales requises
IS0 3471, Engins de terrassement - Structures de
protection au retournement - Essais de faboratoire et
des structures de protection contre les chutes d'objets
critères de performance.
(FOPS); elle est étroitement liée aux spécifications pour le
volume limite de déformation (DLV) (voir IS0 3164).
1.2 Les essais de laboratoire sont un moyen de déterminer
les caractéristiques des structures utilisées pour protéger le
4 DEFINITIONS
conducteur des pénétrations dues B des impacts localisés et,
indirectement, la résistance aux charges appliquées des Dans le cadre de la présente Norme Internationale, les
structures porteuses devant supporter les charges d'impact. définitions suivantes sont applicables :
1.3 La présente Norme Internationale a pour objet de
4.1 chargeuse (sur pneus) : Engin composé d'un tracteur
définir des procédés répétitifs et cohérents d'évaluation des
sur roues, à l'avant duquel se trouve un système complet
caractéristiques des structures de protection contre les
d'embiellage sur lequel est monté un godet capable de
chutes d'objets (FOPS) soumises à des charges, er de
réaliser son propre chargement, le transport et le
prescrire les performances requises pour ces structures.
déchargement de matériaux. Voir figure 1.
2 DOMAINE D'APPLICATION
4.2 niveleuse (sur pneus) : Engin motorisé sur roues
comportant une lame montée SOUS le châssis, entre les roues
2.1 La présente Norme Internationale s'applique aux types
avant et arrière. Voir figure 2.
suivants de machines commandées manuellement :
- chargeuses et dozers sur pneus;
4.3 véhicule moteur (sur pneus) : Engin de terrassement
- niveleuses sur pneus;
6qLripé d'une unité motrice assurant le déplacement et le
fonctionnement des équipements. Voir figure 3.
- véhicules moteurs sur pneus;
- chargeuses et dozers sur chenilles.
4.4 tracteur sur chenilles : Engin composé d'un moteur,
d'un châssis avec transmission, roulant sur chenilles; un tel
2.2 Sont exclus de la présente Norme Internâtionale :
véhicule peut recevoir des équipements tels que chargeuses,
lame de bulldozer, défonceur; il peut aussi tirer une charge
- compacteurs sur pneus;
à la barre d'attelage. Voir figure 4.
- foreuses;
- machines à paver;
4.5 dozer (sur pneus) : Engin composé d'un tracteur sur
roues avec une lame de bulldozer montée à l'avant de
- engins à direction par dérapage;
l'engin. Voir figure 5.
- engins de moins de 15 kW (20 hp);
NOTE - Les définitions 4.1 à 4.5 et les figures 1 à 5 sont données à
titre d'information et seront coordonnées par I'ISO/TC 127/SC 4.
- chargeuses à courroie;
- excavateurs;
4.6 structure de protection au retournement: Ensemble
de membrures disposées sur un engin de facon à réduire les
- grues;
risques d'écrasement du conducteur par la machine en cas
d'un capotage accidentel.
- drag lines.
1

---------------------- Page: 3 ----------------------
.
IS0 3449-1975 (FI
4.7 volume limite de déformation : Volume, correspondant charge statique, doit être faite avec prudence. Le
FOPS est davantage
au conducteur, qui définit la limite des déformations ((coefficient de sécurité)) d'une
fonction de la capacité d'absorption d'énergie et des üétails
admissibles lorsque les ROPS et les FOPS sont soumises aux
des tracés de soudure et de procédés de soudage, que de la
essais en laboratoire. Le volume limite est basé sur les
résistance aux forces statiques.
dimensions d'un homme assis, valables pour 95 % des
conducteurs, c'est-à-dire hauteur 1,92 m (75,5 in) et masse
98 kg (215 Ib). Voir IS0 3164.
4.8 structure de protection contre les chutes d'objets :
7 ESSAIS DE LABORATOIRE
Ensemble de membrures disposées de facon à fournir au
conducteur une protection suffisante contre les chutes
7.1 Accessoires
d'objets (arbres, rochers).
L'appareillage suivant doit être prévu
7.1.1 Objet d'essai de chute en acier, normalisé, tel
5 SYMBOLES
qu'indiqué à la figure 6.
Les symboles suivants sont utilisés dans la présente Norme
7.1.2 Dispositif permettant d'élever l'objet d'essai
Internationale :
normalisé à la hauteur requise.
hl FOPS : Structure de protection contre les chutes
7.1.3 Dispositif permettant de lâcher l'objet de telle sorte
d'objets.
qu'il tombe sans contrainte.
5.2 DLV : Volume limite de déformation.
7.1.4 Surface de résistance suffisante pour ne pas être
déformée par le véhicule ou le banc d'essai, sous la charge
5.3 ROPS : Structure de protection au retournement.
des essais de chute.
7.1.5 Dispositif permettant de déterminer si la FOPS
s'inscrit dans le volume limite de déformation au cours de
6 GÉNÉRALITÉS
l'essai. Cela peut être réalisé en utilisant l'une ou l'autre des
:
Les points suivants ont pour but d'aider à comprendre les méthodes suivantes
principes fondamentaux, les intentions et l'application de la
a) soit par un volume limite de déformation, placé à la
présente Norme Internationale.
verticale, fait d'un matériau capable d'indiquer toute
pénétration dans les FOPS; de la graisse pourra être mise
6.1 Cette procédure d'essai ne reproduit pas
sur la surface inférieure de la toiture des FOPS pour
nécessairement les déformations des structures dues à un
indiquer cette pénétra ti on ;
impact réel donné, tel que chute d'arbre, de rocher ou de
tout autre objet.
b) soit par un appareil dynamique, d'une fréquence de
réponse suffisante, indiquant la déformation dans le
volume limite de déformation.
6.2 Cette procédure d'essai détruit généralement
l'assemblage de la FOPS, puisqu'une déformation
permanente est réalisée pour être étudiée.
7.2 Conditions d'essai
6.3 Bien qu'il ait été considéré que ce critère n'est pas en
7.2.1 Précision de mesurage
mesure de garantir une protection contre l'écrasement dans
La précision suivante doit être respectée au cours des essais.
toutes les circonstances imaginables dans lesquelles l'engin
peut être touché par le dessus, il est considéré que cette
Mesurage Précision
protection doit au moins être assurée pour les conditions
: chute d'un objet (voir figure 61, d'une hauteur Dé
...
