Solid biofuels — Determination of particle size distribution for uncompressed fuels — Part 1: Oscillating screen method using sieves with apertures of 3,15 mm and above

ISO 17827-1:2016 specifies a method for the determination of the size distribution of particulate biofuels by the horizontally oscillating screen method. It applies to particulate uncompressed fuels with a nominal top size of 3,15 mm and above, e.g. wood chips, hog fuel, olive stones, etc. The method is intended to characterize material up to a particle size class of P63. For larger P-classes, the characterization is mainly done by hand sorting.

Biocombustibles solides — Détermination de la distribution granulométrique des combustibles non comprimés — Partie 1: Méthode au tamis oscillant d'ouverture de maille égale ou supérieure à 3,15 mm

ISO 17827-1:2016 spécifie une méthode pour la détermination de la distribution granulométrique de biocombustibles particulaires au tamis oscillant dans le plan horizontal. Elle s'applique aux combustibles particulaires non comprimés de dimension supérieure nominale égale ou supérieure à 3,15 mm, tels que les copeaux, les bûchettes, les noyaux d'olive, etc. La méthode a pour but de caractériser les matériaux jusqu'à une classe granulométrique de P63. Pour les classes en P supérieures, la caractérisation se fait essentiellement par tri manuel.

General Information

Status
Published
Publication Date
07-Mar-2016
Current Stage
9060 - Close of review
Start Date
05-Jun-2021
Completion Date
05-Jun-2021
Ref Project

RELATIONS

Buy Standard

Standard
ISO 17827-1:2016 - Solid biofuels -- Determination of particle size distribution for uncompressed fuels
English language
9 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 17827-1:2016 - Biocombustibles solides -- Détermination de la distribution granulométrique des combustibles non comprimés
French language
9 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 17827-1:2016 - Biocombustibles solides -- Détermination de la distribution granulométrique des combustibles non comprimés
French language
9 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

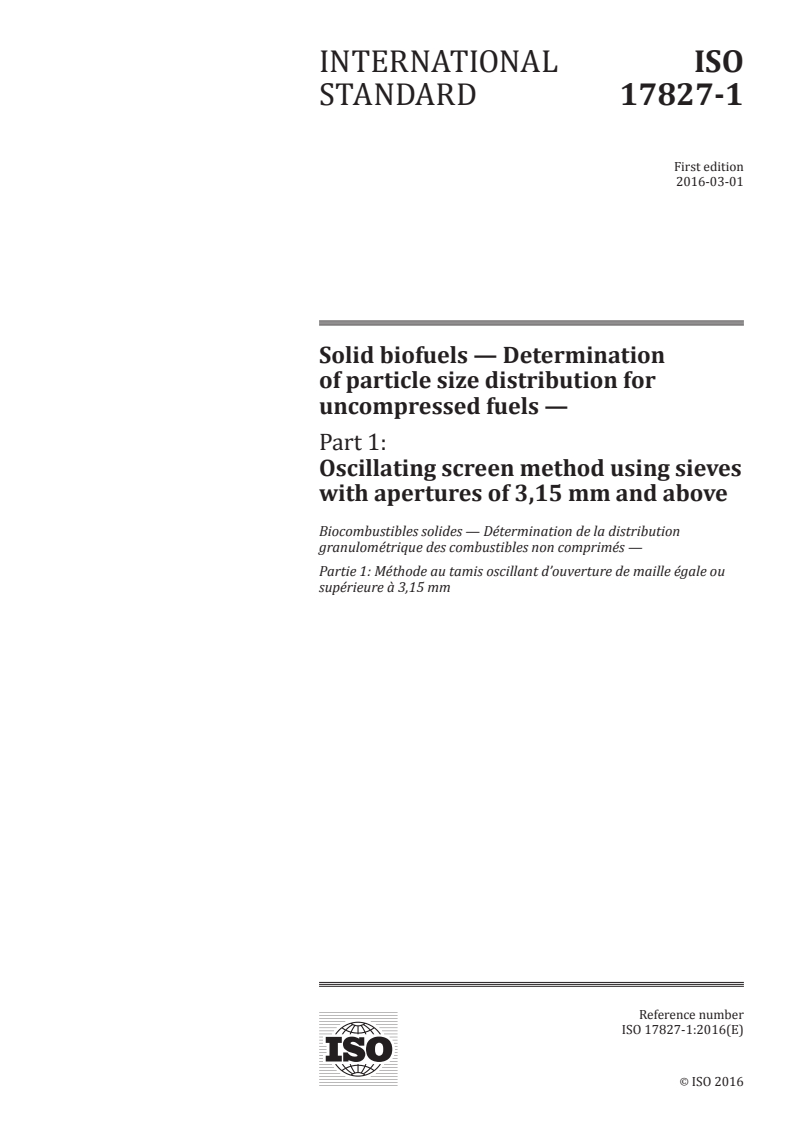

INTERNATIONAL ISO
STANDARD 17827-1
First edition
2016-03-01
Solid biofuels — Determination
of particle size distribution for
uncompressed fuels —
Part 1:
Oscillating screen method using sieves
with apertures of 3,15 mm and above
Biocombustibles solides — Détermination de la distribution
granulométrique des combustibles non comprimés —
Partie 1: Méthode au tamis oscillant d’ouverture de maille égale ou
supérieure à 3,15 mm
Reference number
ISO 17827-1:2016(E)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 17827-1:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 17827-1:2016(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principle ........................................................................................................................................................................................................................ 2

5 Apparatus ..................................................................................................................................................................................................................... 2

6 Sample preparation ........................................................................................................................................................................................... 3

6.1 Sample size ................................................................................................................................................................................................. 3

6.2 Moisture conditioning ...................................................................................................................................................................... 3

7 Procedure..................................................................................................................................................................................................................... 4

8 Calculation .................................................................................................................................................................................................................. 4

9 Performance characteristics .................................................................................................................................................................... 5

9.1 Repeatability ............................................................................................................................................................................................. 5

9.2 Reproducibility ....................................................................................................................................................................................... 6

10 Test report ................................................................................................................................................................................................................... 6

Annex A (normative) Determination of the median value of a particle size distribution ............................7

Bibliography ................................................................................................................................................................................................................................ 9

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 17827-1:2016(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical

Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information.

The committee responsible for this document is ISO/TC 238, Solid biofuels.

ISO 17827 consists of the following parts under the general title Solid biofuels — Determination of

particle size distribution for uncompressed fuels:

— Part 1: Oscillating screen method using sieves with apertures of 3,15 mm and above

— Part 2: Vibrating screen method using sieves with apertures of 3,15 mm and below

NOTE ISO 17827–2 can also be used for round hole sieves with apertures of 4,0 mm and 5,6 mm.

iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 17827-1:2016(E)
Solid biofuels — Determination of particle size distribution
for uncompressed fuels —
Part 1:
Oscillating screen method using sieves with apertures of
3,15 mm and above
1 Scope

This part of ISO 17827 specifies a method for the determination of the size distribution of particulate

biofuels by the horizontally oscillating screen method. It applies to particulate uncompressed

fuels with a nominal top size of 3,15 mm and above, e.g. wood chips, hog fuel, olive stones, etc. The

method is intended to characterize material up to a particle size class of P63. For larger P-classes, the

characterization is mainly done by hand sorting.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 3310–2, Test sieves — Technical requirements and testing — Part 2: Test sieves of perforated metal plate

ISO 16559, Solid biofuels — Terminology, definitions and descriptions

ISO 17225–1, Solid biofuels — Fuel specifications and classes — Part 1: General requirements

ISO 17827–2 , Solid biofuels — Determination of particle size distribution for uncompressed fuels — Part

2: Vibrating screen method using sieves with apertures of 3,15 mm and below

ISO 18134–1, Solid biofuels — Determination of moisture content — Oven dry method — Part 1: Total

moisture — Reference method

ISO 18134–2, Solid biofuels — Determination of moisture content — Oven dry method — Part 2: Total

moisture — Simplified method
EN 14778, Solid biofuels — Sampling
EN 14780, Solid biofuels — Sample preparation
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 16559 and the following apply.

3.1
median value of the size distribution
median value [d50] that separates a distribution into two equal parts

Note 1 to entry: Graphically, the median value is the intercept point of the cumulative size distribution curve

with the 50 % horizontal line.
1) To be published.
© ISO 2016 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 17827-1:2016(E)
3.2
sieve fraction
material collected on a sieve
4 Principle

A laboratory sample is subjected to sieving through horizontally oscillating sieves, sorting the particles

in decreasing size classes by mechanical means.
5 Apparatus

5.1 Sieves, an appropriate number of either circular or rectangular sieves with a minimum effective

sieve area of 1 200 cm is required for the test.

The sieves shall have round perforated holes in metal plate in accordance with ISO 3310-2. The frame

of the sieves shall have a height that will enable the sieves to contain the sample and allows a free

movement of the sample during the sieving process.

The number of sieves and the aperture sizes of the sieves shall be chosen in accordance with the size

specification for the actual test sample material (see also ISO 17225-1).

NOTE 1 For laboratory samples with a nominal top size of less than 10 mm, an effective sieve area of less than

1 200 cm is adequate.

NOTE 2 For laboratory samples such as wood chips, the following set of sieves may be selected: 3,15 mm;

8,0 mm; 16 mm; 31,5 mm; 45 mm; 63 mm. If no particles are caught by the larger sieves, these can be omitted

from the set. For further size distribution determination of the fraction passing through the 3,15 mm sieve, see

ISO 17827-2.

NOTE 3 Sieve sizes above 63 mm are not useful since the oscillation might not force the particles to orientate

perpendicular to the plane of the sieves. Furthermore, the distance to the sieve below will have to be longer than

the usual 80 mm in order to allow the long and slim particles to pass through the holes.

For checking compliance with particle size specification in ISO 17225-1, only those sieve sizes which

have limit values are required.

5.2 Collecting pan, a collecting pan of adequate size is required for collection of material passing

through the sieves.
5.3 Weighing containers, an adequate number of weighing containers are required.

The weighing of the sieved particle fractions can be performed either by weighing the remaining

material directly on the tarred weighed sieves or by collecting and weighing the material in weighing

containers.
5.4 Mechanical sieving equipment

The sieving operation shall be horizontally oscillating (one or two dimensional) using an appropriate

stroke-frequency depending on the type of material being analyzed. Some sieving machines have

adjustable parameters. The results of the sieving may differ depending on how adjustable parameters

are controlled. It is therefore important for comparative purposes to report how the adjustable

parameters are set in terms of frequency, amplitude, duration, etc. If machines have adjustable

dimensionless settings, an estimate of the adjustable degree shall be recorded to the best of the ability

of the operator.
For a principle drawing of the sieving operatio
...

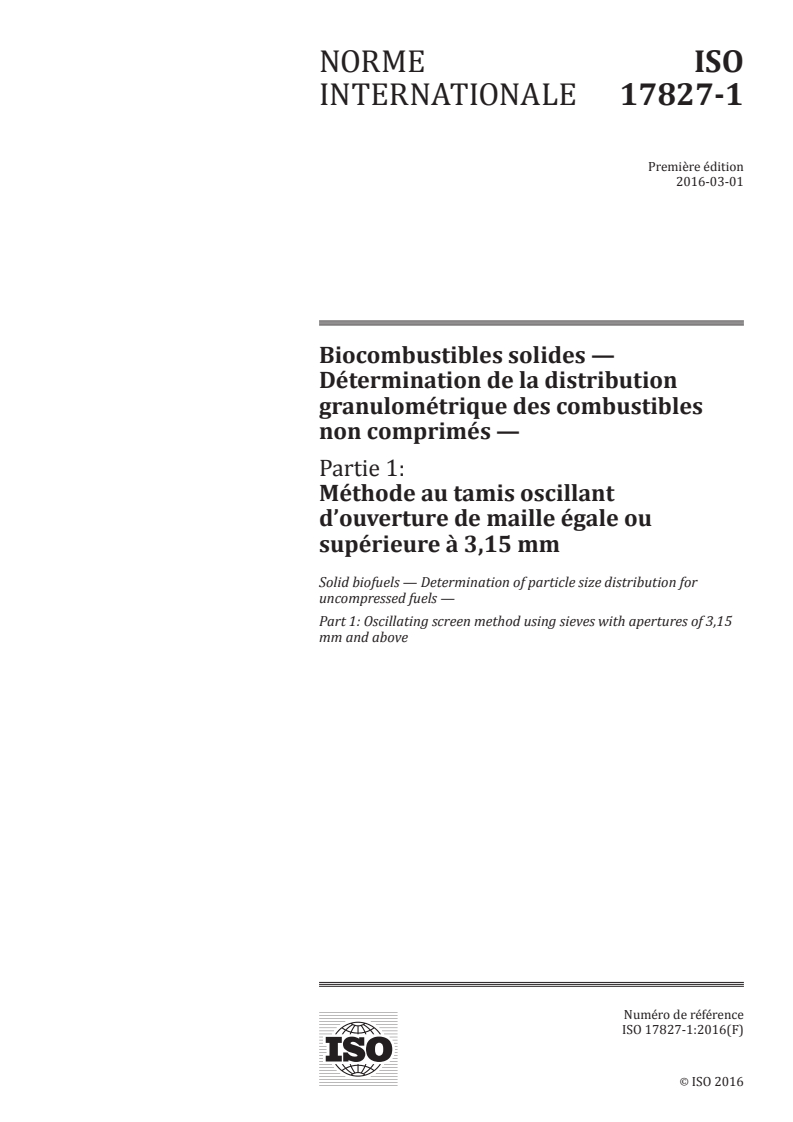

NORME ISO
INTERNATIONALE 17827-1
Première édition
2016-03-01
Biocombustibles solides —
Détermination de la distribution
granulométrique des combustibles
non comprimés —
Partie 1:
Méthode au tamis oscillant
d’ouverture de maille égale ou
supérieure à 3,15 mm
Solid biofuels — Determination of particle size distribution for
uncompressed fuels —
Part 1: Oscillating screen method using sieves with apertures of 3,15
mm and above
Numéro de référence
ISO 17827-1:2016(F)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 17827-1:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------

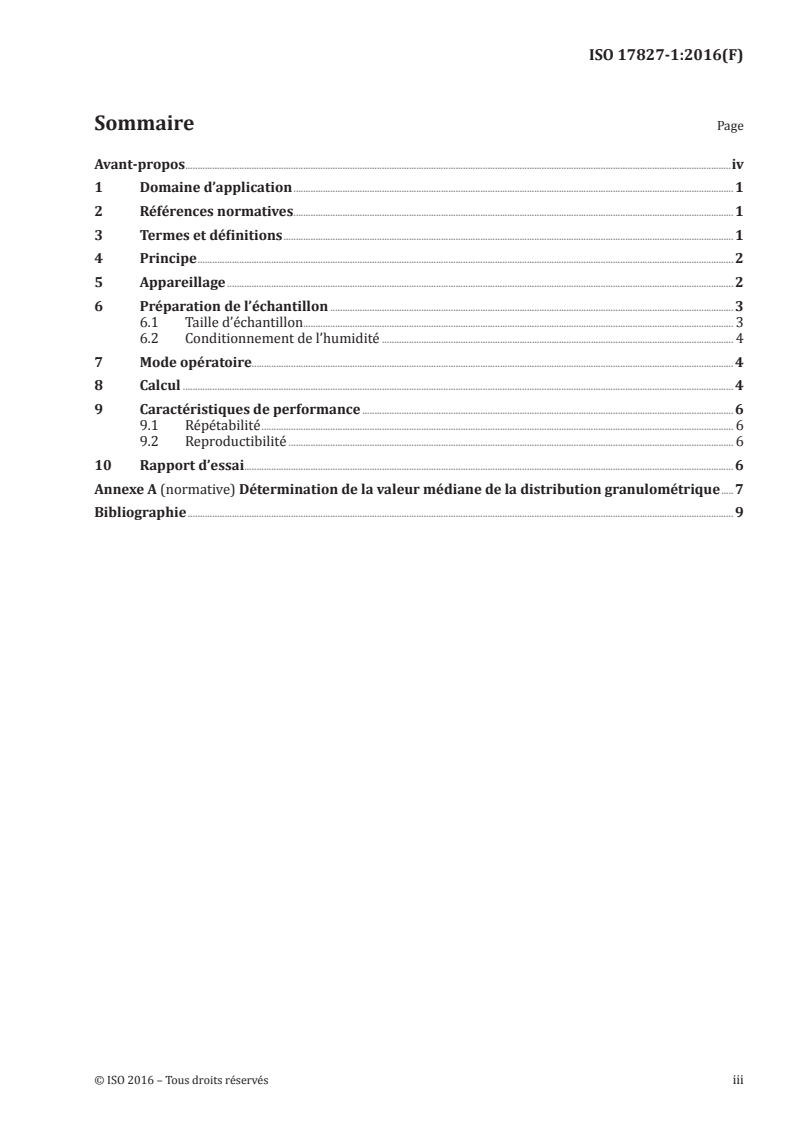

ISO 17827-1:2016(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Principe .......................................................................................................................................................................................................................... 2

5 Appareillage .............................................................................................................................................................................................................. 2

6 Préparation de l’échantillon .................................................................................................................................................................... 3

6.1 Taille d’échantillon............................................................................................................................................................................... 3

6.2 Conditionnement de l’humidité ............................................................................................................................................... 4

7 Mode opératoire.................................................................................................................................................................................................... 4

8 Calcul ................................................................................................................................................................................................................................ 4

9 Caractéristiques de performance ....................................................................................................................................................... 6

9.1 Répétabilité ................................................................................................................................................................................................ 6

9.2 Reproductibilité ..................................................................................................................................................................................... 6

10 Rapport d’essai ....................................................................................................................................................................................................... 6

Annexe A (normative) Détermination de la valeur médiane de la distribution granulométrique .....7

Bibliographie .............................................................................................................................................................................................................................. 9

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 17827-1:2016(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à

l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes

de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos -

Informations supplémentaires.

Le comité chargé de l’élaboration du présent document est l’ISO/TC 238, Biocombustibles solides.

L’ISO 17827 comprend les parties suivantes, présentées sous le titre général Biocombustibles solides —

Détermination de la distribution granulométrique des combustibles non comprimés:

— Partie 1: Méthode au tamis oscillant d’ouverture de maille égale ou supérieure à 3,15 mm

— Partie 2: Méthode au tamis vibrant d’ouverture de maille inférieure ou égale à 3,15 mm

NOTE L’ISO 17827-2 peut également être utilisée pour les tamis à mailles circulaires de 4,0 et de 5,6 mm

d’ouverture.
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 17827-1:2016(F)
Biocombustibles solides — Détermination de la
distribution granulométrique des combustibles non
comprimés —
Partie 1:
Méthode au tamis oscillant d’ouverture de maille égale ou
supérieure à 3,15 mm
1 Domaine d’application

La présente partie de l’ISO 17827 spécifie une méthode pour la détermination de la distribution

granulométrique de biocombustibles particulaires au tamis oscillant dans le plan horizontal. Elle

s’applique aux combustibles particulaires non comprimés de dimension supérieure nominale égale ou

supérieure à 3,15 mm, tels que les copeaux, les bûchettes, les noyaux d’olive, etc. La méthode a pour

but de caractériser les matériaux jusqu’à une classe granulométrique de P63. Pour les classes en P

supérieures, la caractérisation se fait essentiellement par tri manuel.
2 Références normatives

Les documents suivants, en totalité ou en partie, sont référencés de manière normative dans le présent

document et sont indispensables pour son application. Pour les références datées, seule l’édition citée

s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y

compris les éventuels amendements).

ISO 3310-2, Tamis de contrôle — Exigences techniques et vérifications — Partie 2: Tamis de contrôle en

tôles métalliques perforées
ISO 16559, Biocombustibles solides — Terminologie, définitions et descriptions

ISO 17225-1, Biocombustibles solides — Classes et spécifications des combustibles — Partie 1: Exigences

générales

ISO 17827-2 , Biocombustibles solides — Détermination de la distribution granulométrique des

combustibles non comprimés — Partie 2: Méthode au tamis vibrant d’ouverture de maille inférieure ou

égale à 3,15 mm

ISO 18134-1, Biocarburants solides — Dosage de la teneur en humidité — Méthode de séchage à l’étuve —

Partie 1: Humidité totale — Méthode de référence

ISO 18134-2, Biocarburants solides — Dosage de la teneur en humidité — Méthode de séchage à l’étuve —

Partie 2: Humidité totale — Méthode simplifiée
EN 14778, Biocombustibles solides — Échantillonnage
EN 14780, Biocombustibles solides — Préparation des échantillons
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 16559, ainsi que les

suivants s’appliquent.
1) À publier.
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 17827-1:2016(F)
3.1
valeur médiane de la distribution granulométrique
valeur médiane [d50] qui sépare une distribution en deux parties égales

Note 1 à l’article: Graphiquement, la valeur médiane correspond au point d’intersection de la courbe

granulométrique cumulée avec la ligne horizontale des 50 %.
3.2
fraction tamisée
matériau recueilli sur un tamis
4 Principe

Un échantillon pour laboratoire est soumis à criblage par des tamis oscillant dans le plan horizontal qui

trient les particules en classes granulométriques décroissantes par des moyens mécaniques.

5 Appareillage

5.1 Tamis, un nombre approprié de tamis circulaires ou rectangulaires de surface utile minimale de

1 200 cm est requis pour l’essai.

Il doit s’agir de tamis en tôle métallique perforée de trous circulaires, conformes à l’ISO 3310-2. Le

cadre des tamis doit avoir une hauteur qui permettra aux tamis de contenir l’échantillon et qui assure la

liberté de mouvement de l’échantillon au cours du processus de tamisage.

Le nombre de tamis et les tailles de leurs ouvertures de maille doivent être choisis en fonction de la

spécification granulométrique du matériau échantillon pour essai effectif (voir également l’ISO 17225-1).

NOTE 1 Pour les échantillons pour laboratoire de dimension supérieure nominale inférieure à 10 mm, une

surface utile de tamis inférieure à 1 200 cm peut convenir.

NOTE 2 Pour les échantillons pour laboratoire tels que les copeaux, le jeu de tamis suivant peut être

sélectionné: 3,15 mm, 8,0 mm, 16 mm, 31,5 mm, 45 mm, 63 mm. Si les tamis de plus grande taille ne retiennent

aucune particule, ceux-ci peuvent être omis du jeu de tamis. Pour déterminer la distribution granulométrique de

la fraction de particules qui traverse le tamis de 3,15 mm, voir l’ISO 17827-2.

NOTE 3 Les tailles de tamis supérieures à 63 mm ne sont pas utiles puisque l’oscillation pourrait ne pas forcer

les particules à s’orienter perpendiculairement au plan des tamis. En outre, la distance avec le tamis du dessous

devra être supérieure à l’écart standard de 80 mm pour permettre aux particules longues et fines de traverser

les trous.

Pour une vérification de la conformité aux exigences de spécification granulométrique de l’ISO 17225-1,

il convient de choisir uniquement les tailles de tamis correspondant aux valeurs limites.

5.2 Réceptacle, un réceptacle de dimension adéquate est requis pour recueillir le matériau qui

traverse les tamis.

5.3 Contenants pour pesée, un nombre adéquat de contenants pour pesée est requis.

La pesée des fractions granulométriques peut être effectuée en pesant directement le matériau restant sur

les tamis pesés et tarés ou en recueillant le matériau dans des contenants pour pesée puis en les pesant.

5.4 Équipement de tamisage mécanique

Le mouvement de tamis doit être de type à oscillations horizontales (sur une ou deux dimensions) en

appliquant une fréquence et une course adaptées au type de matériau analysé. Certains dispositifs de

tamisage sont pourvus de paramètres réglables. Les réglages de ces paramètres peuvent avoir une

influence sur les résultats du tamisage. Il est donc important à des fins de comparaison de noter les

réglages appliqués à ces paramètres, en ce qui concerne la fréquence, l’amplitude, la durée, etc. Si des

2 © ISO 2016 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 17827-1:2016(F)

dispositifs sont dotés de paramètres réglables sans dimension, l’opérateur doit dans la mesure du

possible évaluer et consigner le degré de réglage.
La Figure 1 illustre le principe de l’opération de tamisage.

NOTE 1 Une fréquence d’oscillation trop basse peut entraîner une séparation incomplète des particules. La

fréquence minimale peut être déterminée en procédant à des essais préliminaires.

NOTE 2 Les résultats obtenus à l’aide d’un équipement appliquant un mouvement tridimensionnel peuvent

...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 17827-1
ISO/TC 238
Biocombustibles solides —
Secrétariat: SIS
Détermination de la distribution
Début de vote:
2015-11-19 granulométrique des combustibles
non comprimés —
Vote clos le:
2016-01-19
Partie 1:
Méthode au tamis oscillant
d’ouverture de maille égale ou
supérieure à 3,15 mm
Solid biofuels — Determination of particle size distribution for
uncompressed fuels —
Part 1: Oscillating screen method using sieves with apertures of
3,15 mm and above
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
Veuillez consulter les notes administratives en page iii
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 17827-1:2015(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2015
---------------------- Page: 1 ----------------------
ISO/FDIS 17827-1:2015(F)
TRAITEMENT PARALLÈLE ISO/CEN

Le présent projet final a été élaboré dans le cadre de l’Organisation internationale de normalisation (ISO) et

soumis selon le mode de collaboration sous la direction de l’ISO, tel que défini dans l’Accord de Vienne. Le

projet final a été établi sur la base des observations reçues lors de l’enquête parallèle sur le projet.

Le projet final est par conséquent soumis aux comités membres de l’ISO et aux comités membres du CEN en

parallèle à un vote d’approbation de deux mois au sein de l’ISO et à un vote formel au sein du CEN.

Les votes positifs ne doivent pas être accompagnés d’observations.
Les votes négatifs doivent être accompagnés des arguments techniques pertinents.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 17827-1:2015(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Principe .......................................................................................................................................................................................................................... 2

5 Appareillage .............................................................................................................................................................................................................. 2

6 Préparation de l’échantillon .................................................................................................................................................................... 4

6.1 Taille d’échantillon............................................................................................................................................................................... 4

6.2 Conditionnement de l’humidité ............................................................................................................................................... 4

7 Mode opératoire.................................................................................................................................................................................................... 4

8 Calcul ................................................................................................................................................................................................................................ 5

9 Caractéristiques de performance ....................................................................................................................................................... 6

9.1 Répétabilité ................................................................................................................................................................................................ 6

9.2 Reproductibilité ..................................................................................................................................................................................... 6

10 Rapport d’essai ....................................................................................................................................................................................................... 7

Annexe A (normative) Détermination de la valeur médiane de la distribution granulométrique .....8

Bibliographie ...........................................................................................................................................................................................................................10

© ISO 2015 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 17827-1:2015(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer

un engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à

l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes

de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos -

Informations supplémentaires.

Le comité chargé de l’élaboration du présent document est l’ISO/TC 238, Biocombustibles solides.

L’ISO 17827 comprend les parties suivantes, présentées sous le titre général Biocombustibles solides —

Détermination de la distribution granulométrique des combustibles non comprimés:

— Partie 1: Méthode au tamis oscillant d’ouverture de maille égale ou supérieure à 3,15 mm

— Partie 2: Méthode au tamis vibrant d’ouverture de maille inférieure ou égale à 3,15 mm

NOTE L’ISO 17827-2 peut également être utilisée pour les tamis à mailles circulaires de 4,0 et de 5,6 mm

d’ouverture.
iv © ISO 2015 – Tous droits réservés
---------------------- Page: 4 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 17827-1:2015(F)
Biocombustibles solides — Détermination de la distribution
granulométrique des combustibles non comprimés —
Partie 1:
Méthode au tamis oscillant d’ouverture de maille égale ou
supérieure à 3,15 mm
1 Domaine d’application

La présente partie de l’ISO 17827 spécifie une méthode pour la détermination de la distribution

granulométrique de biocombustibles particulaires au tamis oscillant dans le plan horizontal. Elle

s’applique aux combustibles particulaires non comprimés de dimension supérieure nominale égale ou

supérieure à 3,15 mm, tels que les copeaux, les bûchettes, les noyaux d’olive, etc. La méthode a pour

but de caractériser les matériaux jusqu’à une classe granulométrique de P63. Pour les classes en P

supérieures, la caractérisation se fait essentiellement par tri manuel.
2 Références normatives

Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à

l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 3310-2, Tamis de contrôle — Exigences techniques et vérifications — Partie 2: Tamis de contrôle en

tôles métalliques perforées
ISO 16559, Biocombustibles solides — Terminologie, définitions et descriptions

ISO 17225-1, Biocombustibles solides — Classes et spécifications des combustibles — Partie 1:

Exigences générales

ISO 17827-2, Biocombustibles solides — Détermination de la distribution granulométrique des

combustibles non comprimés — Partie 2: Méthode au tamis vibrant d’ouverture de maille inférieure ou

égale à 3,15 mm

ISO 18134-1, Biocarburants solides — Dosage de la teneur en humidité — Méthode de séchage à l’étuve —

Partie 1: Humidité totale — Méthode de référence

ISO 18134-2, Biocarburants solides — Dosage de la teneur en humidité — Méthode de séchage à l’étuve —

Partie 2: Humidité totale — Méthode simplifiée
EN 14778, Biocombustibles solides — Échantillonnage
EN 14780, Biocombustibles solides — Préparation des échantillons
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 16559, ainsi que les

suivants s’appliquent.
1) À paraître.
© ISO 2015 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO/FDIS 17827-1:2015(F)
3.1
valeur médiane de la distribution granulométrique
valeur médiane [d50] qui sépare une distribution en deux parties égales

Note 1 à l’article: Graphiquement, la valeur médiane correspond au point d’intersection de la courbe

granulométrique cumulée avec la ligne horizontale des 50 %.
3.2
dimension supérieure nominale
ouverture du tamis qui laisse passer au moins 95 % de la masse du matériau
Note 1 à l’article: Voir ISO 16559.
3.3
échantillon pour essai
échantillon d’origine envoyé au laboratoire pour analyse
3.4
prise d’essai

échantillon prélevé à partir de l’échantillon pour essai (3.2) et utilisé pour l’analyse

3.5
sous-prise
partie prélevée à partir de la prise d’essai (3.3)
3.6
fraction tamisée
matériau recueilli sur un tamis
4 Principe

Un échantillon pour essai est soumis à criblage par des tamis oscillant dans le plan horizontal qui trient

les particules en classes granulométriques décroissantes par des moyens mécaniques.

5 Appareillage

5.1 Tamis, un nombre approprié de tamis circulaires ou rectangulaires de surface utile minimale de

1 200 cm est requis pour l’essai.

Il doit s’agir de tamis en tôle métallique perforée de trous circulaires, conformes à l’ISO 3310-2. Le

cadre des tamis doit avoir une hauteur qui permettra aux tamis de contenir l’échantillon et qui assure la

liberté de mouvement de l’échantillon au cours du processus de tamisage.

Le nombre de tamis et les tailles de leurs ouvertures de maille doivent être choisis en fonction de la

spécification granulométrique du matériau échantillon pour essai effectif (voir également l’ISO 17225-1).

NOTE 1 Pour les échantillons pour essai de dimension supérieure nominale inférieure à 10 mm, une surface

utile de tamis inférieure à 1 200 cm peut convenir.

NOTE 2 Pour les échantillons pour essai tels que les copeaux, le jeu de tamis suivant peut être sélectionné:

3,15 mm, 8,0 mm, 16 mm, 31,5 mm, 45 mm, 63 mm. Si les tamis de plus grande taille ne retiennent aucune

particule, ceux-ci peuvent être omis du jeu de tamis. Pour déterminer la distribution granulométrique de la

fraction de particules qui traverse le tamis de 3,15 mm, voir l’ISO 17827-2.

NOTE 3 Les tailles de tamis supérieures à 63 mm ne sont pas utiles puisque l’oscillation pourrait ne pas forcer les

particules à s’orienter perpendiculairement au plan des tamis. En outre, la distance avec le tamis du dessous devra

être supérieure à l’écart standard de 80 mm pour permettre aux particules longues et fines de traverser les trous.

Pour une vérification de la conformité aux exigences de spécification granulométrique de l’ISO 17225-1,

il convient de choisir uniquement les tailles de tamis correspondant aux valeurs limites.

2 © ISO 2015 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/FDIS 17827-1:2015(F)

5.2 Réceptacle, un réceptacle de dimension adéquate est requis pour recueillir le matériau qui

traverse les tamis.

5.3 Contenants pour pesée, un nombre adéquat de contenants pour pesée est requis.

La pesée des fractions granulométriques peut être effectuée en pesant directement le matériau restant sur

les tamis pesés et tarés ou en recueillant le matériau dans des contenants pour pesée puis en les pesant.

5.4 Équipement de tamisage mécanique

Le mouvement de tamis doit être de type à oscillations horizontales (sur une ou deux dimensions) en

appliquant une fréquence et une course ad
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
