ISO 20381:2009

Mobile elevating work platforms — Symbols for operator controls and other displays

ISO 20381:2009 establishes general graphic symbols for the operator controls and other displays of mobile elevating work platforms (MEWP).

Plates-formes élévatrices mobiles de personnel — Symboles pour les commandes de l'opérateur et autres indicateurs

L'ISO 20381:2009 établit les symboles graphiques généraux pour les commandes de l'opérateur et autres indicateurs des plates-formes élévatrices mobiles de personnel (PEMP).

General Information

• Status: Published
• Publication Date: 01-Jul-2009
• ICS: 01.080.20 - Graphical symbols for use on specific equipment
• ICS: 53.020.99 - Other lifting equipment
• Technical Committee: ISO/TC 214 - Elevating work platforms
• Drafting Committee: ISO/TC 214/WG 1 - Mobile elevating work platforms
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 04-Jun-2021

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 20381
First edition
2009-07-15


Mobile elevating work platforms —
Symbols for operator controls
and other displays
Plates-formes élévatrices mobiles de personnel — Symboles
pour les commandes de l'opérateur et autres indicateurs





Reference number
ISO 20381:2009(E)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 20381:2009(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2009
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2009 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 20381:2009(E)
Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 1
4 General. 1
5 Colour . 2
6 Basic symbol shapes . 3
7 General symbols. 5
8 Engine symbols . 10
9 Transmission symbols. 14
10 Hydraulic symbols. 15
11 Braking symbols. 16
12 Fuel symbols . 17
13 Lighting symbols . 18
14 Stability symbols . 19
15 Operation control symbols . 22
16 Maintenance symbols. 27
Bibliography . 28

© ISO 2009 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 20381:2009(E)

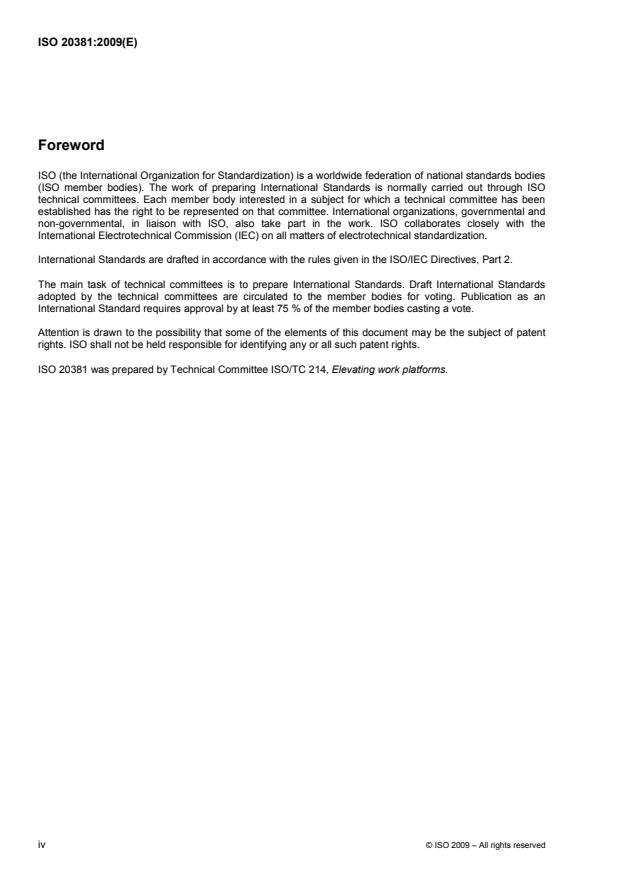

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 20381 was prepared by Technical Committee ISO/TC 214, Elevating work platforms.

iv © ISO 2009 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 20381:2009(E)

Mobile elevating work platforms — Symbols for operator
controls and other displays
IMPORTANT — The electronic file of this document contains colours which are considered to be
useful for the correct understanding of the document. Users should therefore consider printing this
document using a colour printer.
1 Scope
This International Standard establishes general graphic symbols for the operator controls and other displays
of mobile elevating work platforms (MEWPs).
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
IEC 80416-3:2002, Basic principles for graphical symbols for use on equipment — Part 3: Guidelines for the
application of graphical symbols
3 Terms and definitions
For the purposes of this International Standard, the following terms and definitions apply.
3.1
symbol
visually perceptible figure used to transmit information independently of language
NOTE It can be produced by drawing, printing or other means.
4 General
4.1 Symbols shall be as shown in the successive clauses of this International Standard. However, symbols
that are shown in outline form may, in actual use, be filled for enhanced clarity of reproduction and to improve
visual perception by the operator, except as otherwise noted for individual symbols.
It is recommended that symbols be made as simple as possible, especially because they will be submitted to
the effects of dust, painting, etc.
4.2 Limitations inherent in some reproduction and display technologies can require increased line thickness
or other minor modifications of symbols. Such modifications are acceptable, provided the symbol remains
unchanged in its basic graphical elements and is easily discernible by the operator.
© ISO 2009 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 20381:2009(E)
4.3 Additionally, to improve the appearance and perceptibility of a graphical symbol or to coordinate with
the design of the equipment to which the symbol is applied, it could be necessary to change the thickness or
to round the corners of a symbol. The graphic designer is normally free to make such changes provided that
the essential perceptual characteristics of the symbols are maintained in accordance with
IEC 80416-3:2002, 6.1.
4.4 For actual use, all symbols shall be reproduced large enough to be easily discernible by the operator.
See IEC 80416-3:2002, Clause 5, for the proper sizing of symbols.
4.5 Symbols on controls and displays shall have good contrast to their background. A light symbol on a
dark background is preferred for most controls. Displays may use either a light symbol on a dark background
or a dark symbol on a light background, depending upon which of these alternatives provides the best visual
perception. When a symbol image is reversed (for example, from black on white to white on black or vice
versa), it shall be done for the entire symbol.
4.6 Most symbols are constructed using a building block approach in which various symbols and symbol
elements are combined in a logical manner to produced new symbols. For example, symbol 8.4 for the engine
lubricating oil filter has been constructed using engine symbol 6.1, oil symbol 6.5 and filter symbol 6.10.
4.7 The symbol may be located on the control panel in any desired position according to the movement it
shows.
4.8 Symbols shall be located on, or adjacent to, the control or display that is being identified. Where more
than one symbol is required for a control, the symbols shall be located in relation to the control such that the
movement of a control towards the symbol shall effect the function depicted by that symbol.
4.9 ISO/IEC registration numbers are provided for the symbols in this International Standard. Registration
numbers below 5000 refer to ISO 7000. Registration numbers above 5000 refer to IEC 60417.
NOTE At the time of publication of this International Standard, a number of symbols for operator controls and other
displays had yet to be registered. These are intended to form the subject of an Amendment to this International Standard,
to be published at a later date and to include symbols for the following: chain-breaking, chain slack, on-track travel mode,
footswitch activation, MEWP with telescopic boom (basic shape, raise/lower, extend/retract, levelling of platform, jib
raise/lower), MEWP with articulating boom (basic shape, upper and lower boom raise/lower and extend/retract, levelling of
platform, jib raise/lower), platform rotation, MEWP on lorry with telescopic boom (raise/lower, jib raise/lower), MEWP on
lorry with articulating boom (upper and lower boom raise/lower and extend/retract, levelling of platform), vertical MEWP
(basic shape, raise/lower), automatic chassis level control, platform overload, maximum wheel load, maximum
stabilizer/outrigger load, and maximum tilt (inclination).
4.10 Symbols are presented within the outer limits of a 24 mm square grid (32 % of the original size on the
ISO graphics grid). Corner marks delimit the corners of the 75 mm square graphics grid and are not part of the
symbol itself, but are provided to ensure consistent presentation of all symbol graphics.
5 Colour
5.1 When used on illuminated displays, the following colours have the meanings indicated:
⎯ red: failure or serious malfunction; requires immediate attention;
⎯ yellow or amber: outside normal operating limits;
⎯ green: normal operating condition.
5.2 In addition, certain colours are used for a specific function:
⎯ blue: headlight main-/high-beam display;
⎯ red: hazard warning display;
⎯ green: turn signal display.
2 © ISO 2009 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 20381:2009(E)
6 Basic symbol shapes
ISO/IEC
Symbol Symbol
Symbol description/application registration
number form/shape
number
6.1 Engine ISO 7000-1156

6.2 Transmission ISO 7000-1166

6.3 Hydraulic system ISO 7000-1409

6.4 Brake system ISO 7000-1399

6.5 Oil ISO 7000-1056

6.6 Coolant (water) ISO 7000-0536

6.7 Intake air ISO 7000-1604



© ISO 2009 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 20381:2009(E)
ISO/IEC
Symbol Symbol
Symbol description/application registration
number form/shape
number
6.8 Exhaust gas ISO 7000-1605

6.9 Pressure ISO 7000-1701

6.10 Filter ISO 7000-1369

6.11 Failure/malfunction ISO 7000-1603

6.12 Temperature ISO 7000-0034

6.13 Lock ISO 7000-1656

6.14 Unlock IEC 60417-5570


4 © ISO 2009 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 20381:2009(E)
7 General symbols
ISO/IEC
Symbol Symbol
Symbol description/application registration
number form/shape
number
7.1 On/start IEC 60417-5007

7.2 Off/stop IEC 60417-5008

7.3 On and Off IEC 60417-5010

7.4 On and Off (push-button) IEC 60417-5011
(Switching on with push-bu
...

INTERNATIONAL ISO
STANDARD 20381
First edition
2009-07-15

Mobile elevating work platforms —
Symbols for operator controls and other
displays
Plates-formes élévatrices mobiles de personnel — Symboles pour les
commandes de l'opérateur et autres indicateurs




Reference number
ISO 20381:2009(E)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 20381:2009(E)

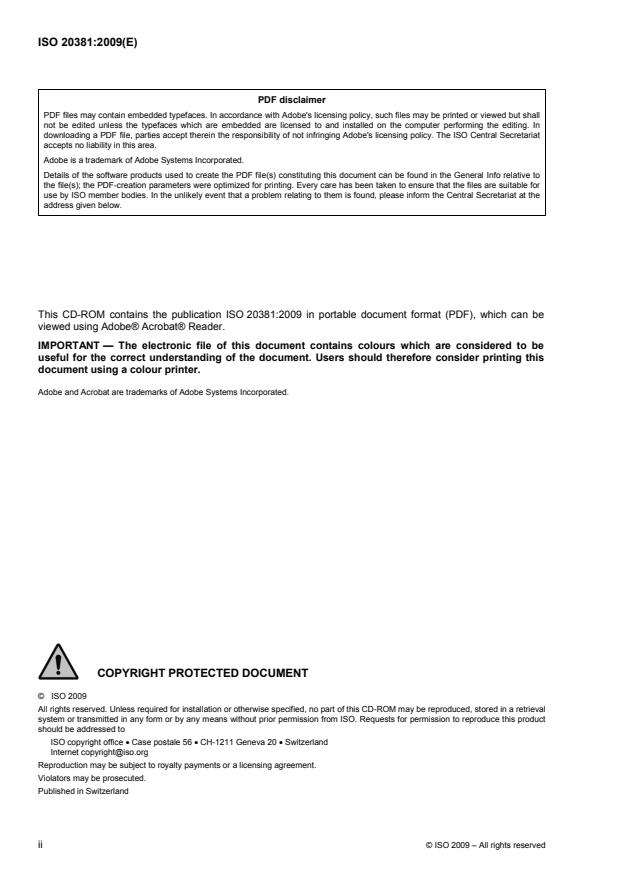

PDF disclaimer
PDF files may contain embedded typefaces. In accordance with Adobe's licensing policy, such files may be printed or viewed but shall
not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading a PDF file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create the PDF file(s) constituting this document can be found in the General Info relative to
the file(s); the PDF-creation parameters were optimized for printing. Every care has been taken to ensure that the files are suitable for
use by ISO member bodies. In the unlikely event that a problem relating to them is found, please inform the Central Secretariat at the
address given below.

This CD-ROM contains the publication ISO 20381:2009 in portable document format (PDF), which can be
viewed using Adobe® Acrobat® Reader.
IMPORTANT — The electronic file of this document contains colours which are considered to be
useful for the correct understanding of the document. Users should therefore consider printing this
document using a colour printer.
Adobe and Acrobat are trademarks of Adobe Systems Incorporated.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2009
All rights reserved. Unless required for installation or otherwise specified, no part of this CD-ROM may be reproduced, stored in a retrieval
system or transmitted in any form or by any means without prior permission from ISO. Requests for permission to reproduce this product
should
...

NORME ISO
INTERNATIONALE 20381
Première édition
2009-07-15


Plates-formes élévatrices mobiles
de personnel — Symboles pour les
commandes de l'opérateur et autres
indicateurs
Mobile elevating work platforms — Symbols for operator controls
and other displays





Numéro de référence
ISO 20381:2009(F)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 20381:2009(F)

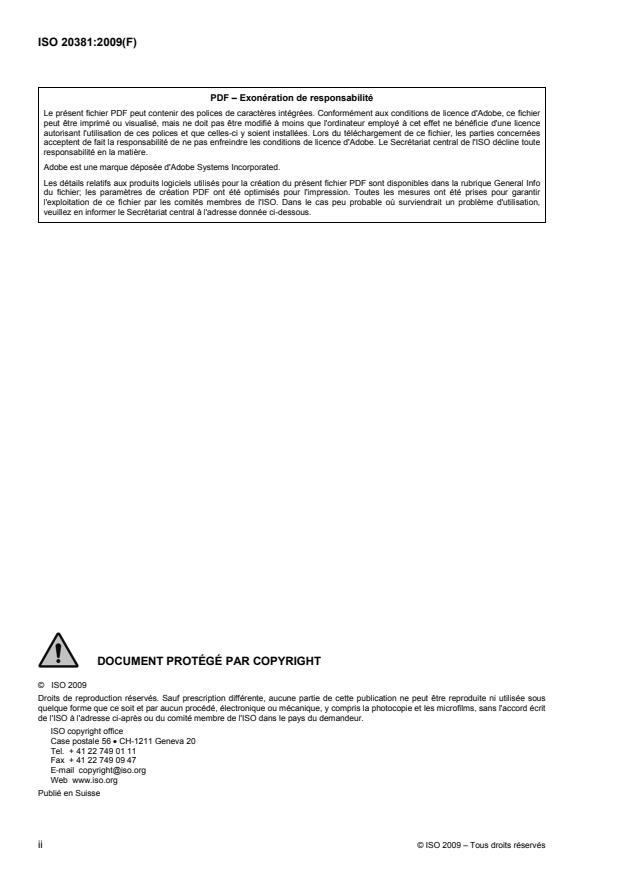

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2009 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 20381:2009(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 1
4 Généralités . 1
5 Couleur . 2
6 Symboles de base. 3
7 Symboles généraux. 5
8 Symboles relatifs au moteur. 10
9 Symboles relatifs à la transmission. 14
10 Symboles hydrauliques . 15
11 Symboles relatifs au freinage. 16
12 Symboles relatifs au carburant . 17
13 Symboles relatifs à l'éclairage. 18
14 Symboles relatifs à la stabilité . 19
15 Symboles relatifs aux organes de commande . 22
16 Symboles relatifs à la maintenance. 27
Bibliographie . 28

© ISO 2009 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 20381:2009(F)

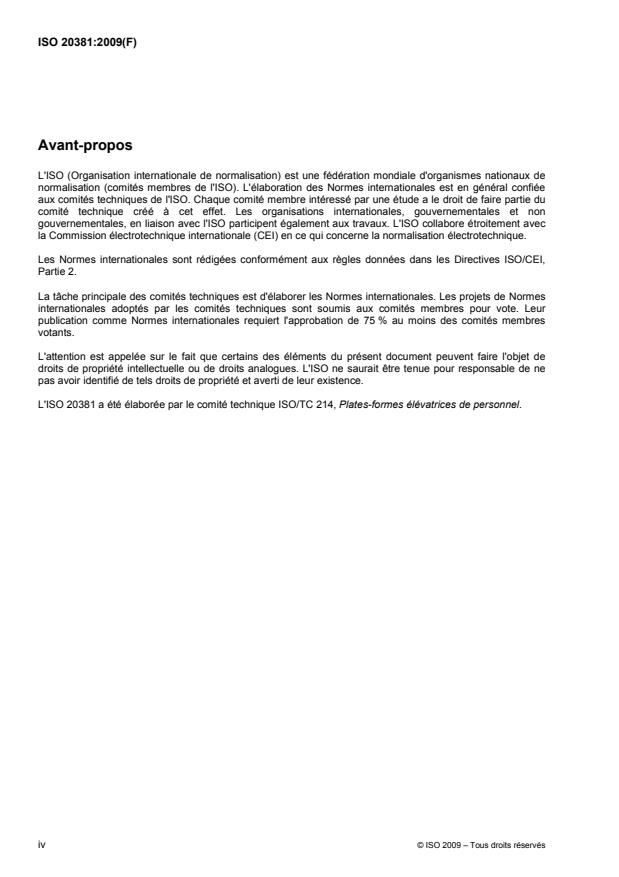

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 20381 a été élaborée par le comité technique ISO/TC 214, Plates-formes élévatrices de personnel.

iv © ISO 2009 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 20381:2009(F)

Plates-formes élévatrices mobiles de personnel — Symboles
pour les commandes de l'opérateur et autres indicateurs
IMPORTANT — Le fichier électronique du présent document contient des couleurs qui sont jugées
utiles pour la bonne compréhension du document. Il convient donc aux utilisateurs de considérer
l'emploi d'une imprimante couleur pour l'impression du présent document.
1 Domaine d'application
La présente Norme internationale établit les symboles graphiques généraux pour les commandes de
l'opérateur et autres indicateurs des plates-formes élévatrices mobiles de personnel (PEMP).
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
CEI 80416-3:2002, Principes élémentaires pour les symboles graphiques utilisables sur le matériel —
Partie 3: Guide pour l'application des symboles graphiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
symbole
figure visuellement perceptible utilisée pour transmettre une information indépendamment de la langue
NOTE Il peut être obtenu par dessin, par impression ou par tout autre moyen.
4 Généralités
4.1 Les symboles doivent être tels qu'ils sont représentés dans les articles suivants de la présente Norme
internationale. Cependant, les symboles qui sont présentés sous forme de contours peuvent être ombrés
dans la pratique, pour la clarté de la reproduction et pour une meilleure perception visuelle par l'opérateur,
sauf indications contraires pour certains symboles individuels.
Il est recommandé de créer les symboles aussi simples que possible, principalement car ils seront exposés à
la poussière, à la peinture, etc.
4.2 Les restrictions propres aux technologies de reproduction et de représentation peuvent nécessiter un
épaississement du trait ou d'autres modifications mineures des symboles. De telles modifications sont
acceptables à condition que le symbole soit inchangé dans ses éléments graphiques de base et qu'il reste
facilement perceptible par l'opérateur.
4.3 En outre, pour améliorer l'aspect et la perceptibilité d'un symbole graphique, ou pour le coordonner
avec la conception du matériel sur lequel il sera apposé, il peut être nécessaire de modifier l'épaisseur du trait
ou d'arrondir les angles d'un symbole. Le dessinateur est normalement libre d'effectuer de tels changements,
© ISO 2009 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 20381:2009(F)
à condition que les caractéristiques perceptibles essentielles du symbole soient conservées, conformément à
la CEI 80416-3:2002, 6.1.
4.4 Pour l'utilisation réelle, tous les symboles doivent être reproduits dans des dimensions suffisantes pour
être facilement perceptibles par l'opérateur. Voir la CEI 80416-3:2002, Article 5, pour la taille appropriée des
symboles.
4.5 Les symboles sur les commandes et les indicateurs doivent présenter un bon contraste par rapport au
fond. Un symbole clair sur un fond sombre est préférable pour la plupart des commandes. Les indicateurs
peuvent utiliser soit un symbole clair sur fond sombre, soit un symbole sombre sur fond clair, en fonction de la
solution qui donne la meilleure perception visuelle. Lorsque l'image d'un symbole est inversée (par exemple
blanc sur noir au lieu de noir sur blanc et vice versa), cela doit être réalisé sur l'ensemble du symbole.
4.6 La plupart des symboles sont créés en utilisant une approche de montage globale dans laquelle divers
symboles et éléments de symbole sont combinés de façon logique pour créer de nouveaux symboles. Par
exemple, le symbole 8.4 pour le filtre à huile du moteur est composé du symbole 6.1 pour le moteur, du
symbole 6.5 pour l'huile et du symbole 6.10 pour le filtre.
4.7 Le symbole peut être disposé sur le pupitre de commande dans toute position souhaitée suivant le
mouvement qu'il désigne.
4.8 Les symboles doivent être placés sur la commande ou l'indicateur qu'ils identifient, ou à côté.
Lorsqu'une commande nécessite plusieurs symboles, ceux-ci doivent être placés par rapport à la commande
de sorte que le déplacement de la commande en direction du symbole corresponde à la fonction décrite sur
ce symbole.
4.9 Les symboles de la présente Norme internationale sont assortis des numéros d'enregistrement ISO/CEI.
Les numéros d'enregistrement inférieurs à 5000 font référence à l'ISO 7000. Les numéros supérieurs à 5000
font référence à la CEI 60417.
NOTE Au moment de la publication de la présente Norme internationale, certains symboles pour les commandes de
l'opérateur et autres indicateurs étaient encore en attente d'enregistrement. Ceux-ci feront l'objet d'un Amendement à la
présente Norme internationale, à publier ultérieurement, qui comprendra les symboles suivants: rupture de chaîne, mou
de chaîne, mode de déplacement sur rails, activation par pédale, PEMP à flèche télescopique (symbole de base;
relevage/descente, télescopage, correction de l'horizontalité de la plate-forme, relevage/descente de la flèche), PEMP à
flèche articulée (symbole de base, relevage/descente et télescopage des parties inférieure et supérieure de la flèche,
correction de l'horizontalité de la plate-forme, relevage/descente de la flèche), rotation de la plate-forme, PEMP sur
camion à flèche télescopique (relevage/descente, relevage/descente de la flèche), PEMP sur camion à flèche articulée
(relevage/descente et télescopage des parties inférieure et supérieure de la flèche, correction de l'horizontalité de la
plate-forme), PEMP verticale (symbole de base, relevage/descente), correction automatique du dévers du châssis,
surcharge de la plate-forme, charge maximale à la roue, charge maximale admissible sur stabilisateur/vérin support et
dévers maximal.
4.10 Les symboles sont présentés dans les limites d'une grille de 24 mm de côté (32 % de la taille initiale sur
la grille graphique ISO). Des repères délimitent les coins de la grille de 75 mm de côté; ils ne font pas partie
du symbole, mais ont pour fonction d'assurer une présentation homogène de tous les symboles graphiques.
5 Couleur
5.1 Lors de l'utilisation sur des affichages lumineux, les couleurs suivantes ont la signification indiquée:
⎯ rouge: panne ou grave dysfonctionnement; requiert une attention immédiate;
⎯ jaune ou ambre: hors des limites de fonctionnement normal;
⎯ vert: condition normale de fonctionnement.
5.2 En outre, certaines couleurs sont utilisées pour des fonctions spécifiques:
⎯ bleu: indicateur de feux de route;
⎯ rouge: indicateur de signal de danger;
⎯ vert: voyant d'indicateur de direction.
2 © ISO 2009 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 20381:2009(F)
6 Symboles de base
N°
N° de
Symbole Description/application du symbole d'enregistrement
symbole
ISO/CEI
6.1 Moteur ISO 7000-1156

6.2 Transmission ISO 7000-1166

6.3 Système hydraulique ISO 7000-1409

6.4 Dispositif de freinage ISO 7000-1399

6.5 Huile ISO 7000-1056

6.6 Liquide de refroidissement ISO 7000-0536

6.7 Air d'admission ISO 7000-1604



© ISO 2009 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 20381:2009(F)
N°
N° de
Symbole Description/application du symbole d'enregistrement
symbole
ISO/CEI
6.8 Gaz d'échappement ISO 7000-1605

6.9 Pression ISO 7000-1701

6.10 Filtre ISO 7000-1369

6.11 Défaillance/dysfonctionnement ISO 7000-1603

6.12 Température ISO 7000-0034

6.13 Verrouillage ISO 7000-1656

6.14 Déverrouillage CEI 60417-5570


4 © ISO 2009 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 20381:2009(F)
7 Symboles généraux
N°
N° de
Symbole Description/application du symbole d'enregistrement
symbole
ISO/CEI
7.1 Marche/mise sous tension CEI 60417-5007

7.2 Arrêt/mise hors tension CEI 60417-5008

7.3 Marche et arrêt CEI 60417-5010

7.4 Marche et arrêt (bouton poussoir) CEI 60417-5011
(Mise en marche seulement en appuyant sur le
bouton poussoir)

7.5 Embrayage, engagement mécanique ISO 7000-0022
(Pour une représentation visuelle plus claire, le
symbole peut subir u
...

NORME ISO
INTERNATIONALE 20381
Première édition
2009-07-15

Plates-formes élévatrices mobiles de
personnel — Symboles pour les
commandes de l'opérateur et autres
indicateurs
Mobile elevating work platforms — Symbols for operator controls
and other displays




Numéro de référence
ISO 20381:2009(F)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 20381:2009(F)

PDF – Exonération de responsabilité
Les fichiers PDF peuvent contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ils peuvent
être imprimés ou visualisés, mais ne doivent pas être modifiés à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de fichiers PDF, les parties
concernées acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO
décline toute responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du ou des fichiers PDF qui constituent cette publication sont
disponibles dans la rubrique General Info des fichiers; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les
mesures ont été prises pour garantir l'exploitation de ces fichiers par les comités membres de l'ISO. Dans le cas peu probable où
surviendrait un problème d'utilisation, veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

Le présent CD-ROM contient la publication ISO 20381:2009 au format PDF (portable document format), qui
peut être visualisée en utilisant Adobe® Acrobat® Reader.
IMPORTANT — Le fichier électronique du présent document contient des couleurs qui sont jugées
utiles pour la bonne compréhension du document. Il convient donc aux utilisateurs de considérer
l'emploi d'une imprimante couleur pour l'impression du présent document.
Adobe et Acrobat sont des marques déposées de Adobe Systems Incorporated.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2009
Tous droits réservés. Sauf exigence particulière d'installation et sauf stipulation contraire, aucune partie de ce CD-ROM ne peut être
reproduite, enregistrée dans un système d'extraction ou transmise, sous quelque forme que ce soit et par aucun procédé, sans l'accord
préalable de
...
