ISO 7083:2021

Technical product documentation — Symbols used in technical product documentation — Proportions and dimensions

This document specifies the recommended proportions for the symbols used in technical product documentation. It gives recommended dimensions based on the grid related to the line width to be used. This document does not apply to symbols used in process plant documentation, which are covered in ISO 81714-1. The proportions of the symbols are based on the standard heights of lettering given in ISO 3098-1.

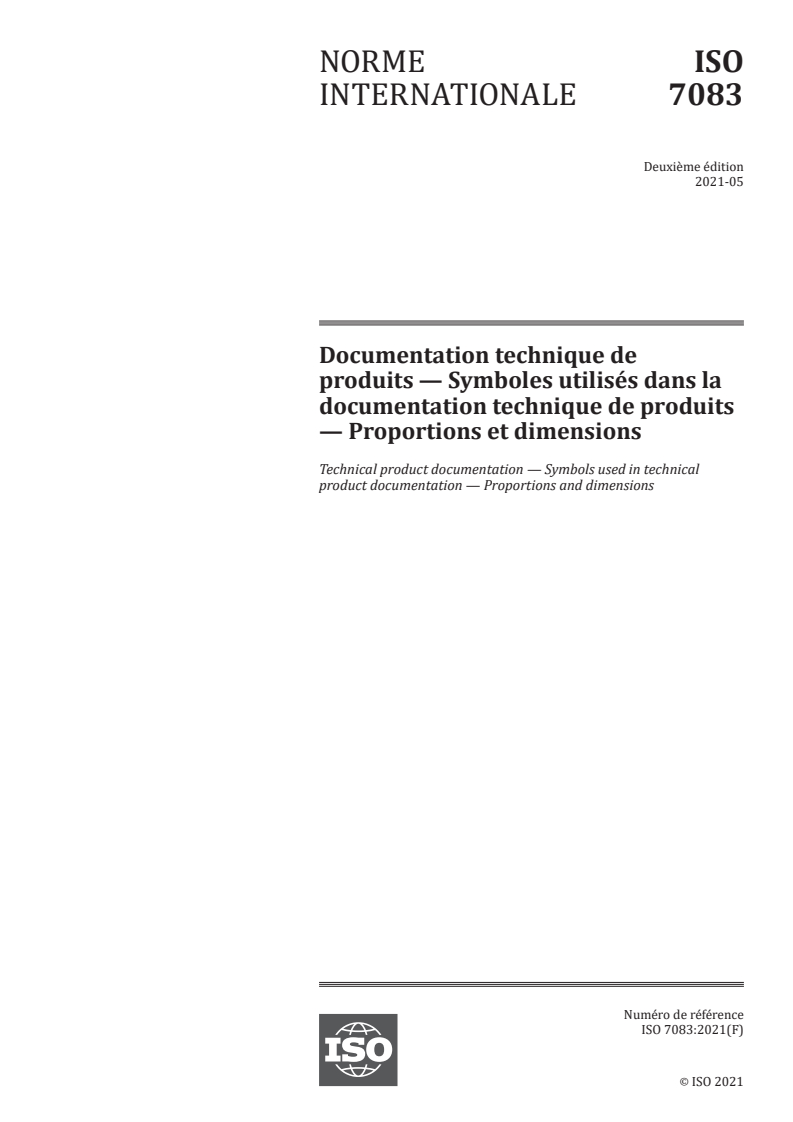

Documentation technique de produits — Symboles utilisés dans la documentation technique de produits — Proportions et dimensions

Le présent document spécifie les proportions recommandées pour les symboles utilisés dans la documentation technique de produits. Il donne des dimensions recommandées en fonction de la grille liée à la largeur de trait à utiliser. Le présent document ne s’applique pas aux symboles utilisés dans la documentation des installations de procédé qui sont couverts dans l’ISO 81714-1. Les proportions des symboles sont basées sur les hauteurs standard d’écriture données dans l’ISO 3098‑1.

General Information

• Status: Published
• Publication Date: 13-May-2021
• ICS: 01.100.20 - Mechanical engineering drawings
• Technical Committee: ISO/TC 10/SC 1 - Basic conventions
• Drafting Committee: ISO/TC 10/SC 1/WG 10 - ISO 7083 and Validation Team for TPD Symbols
• Current Stage: 6060 - International Standard published
• Start Date: 14-May-2021
• Due Date: 12-May-2020
• Completion Date: 14-May-2021

Relations

• Consolidates: ISO/IEC 30122-2:2017 - Information technology — User interfaces — Voice commands — Part 2: Constructing and testing
• Effective Date: 06-Jun-2022
• Revises: ISO 7083:1983 - Technical drawings — Symbols for geometrical tolerancing — Proportions and dimensions
• Effective Date: 07-Jun-2014

Standards Content (Sample)

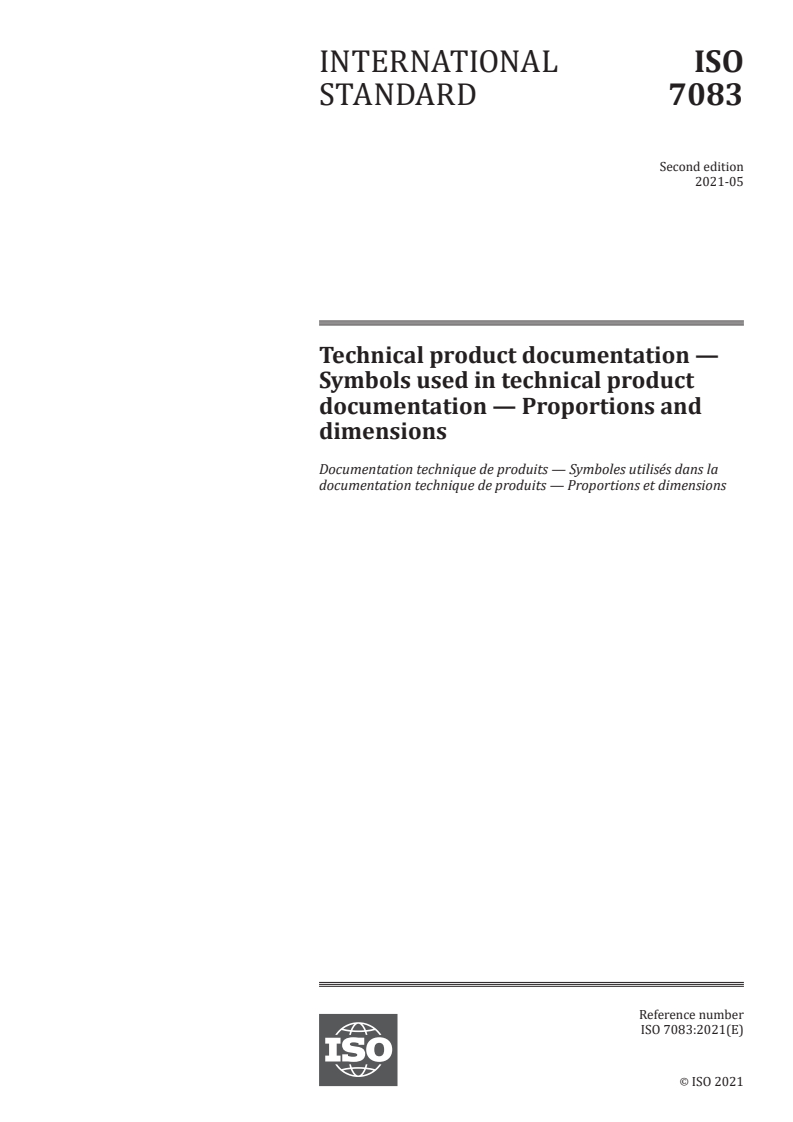

INTERNATIONAL ISO
STANDARD 7083
Second edition
2021-05
Technical product documentation —
Symbols used in technical product
documentation — Proportions and
dimensions
Documentation technique de produits — Symboles utilisés dans la
documentation technique de produits — Proportions et dimensions
Reference number
ISO 7083:2021(E)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 7083:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 7083:2021(E)

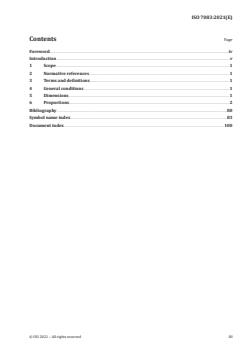

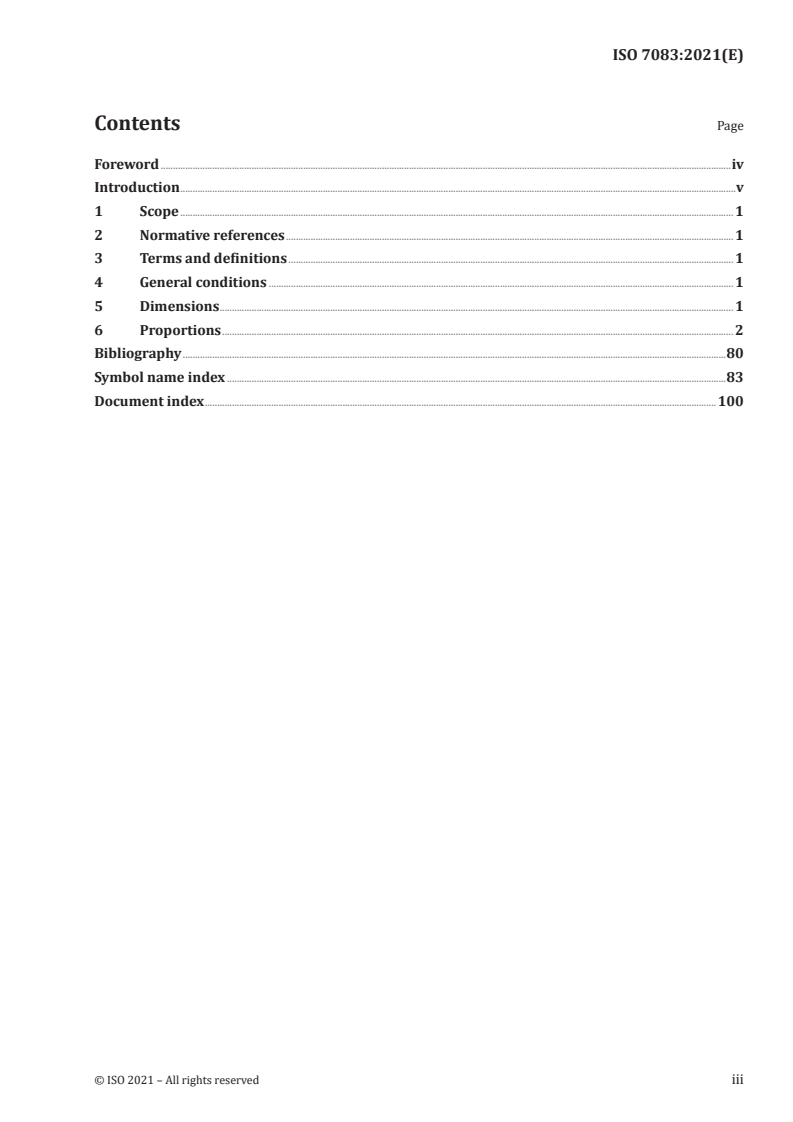

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General conditions . 1
5 Dimensions . 1
6 Proportions . 2
Bibliography .80
Symbol name index .83
Document index .100
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 7083:2021(E)

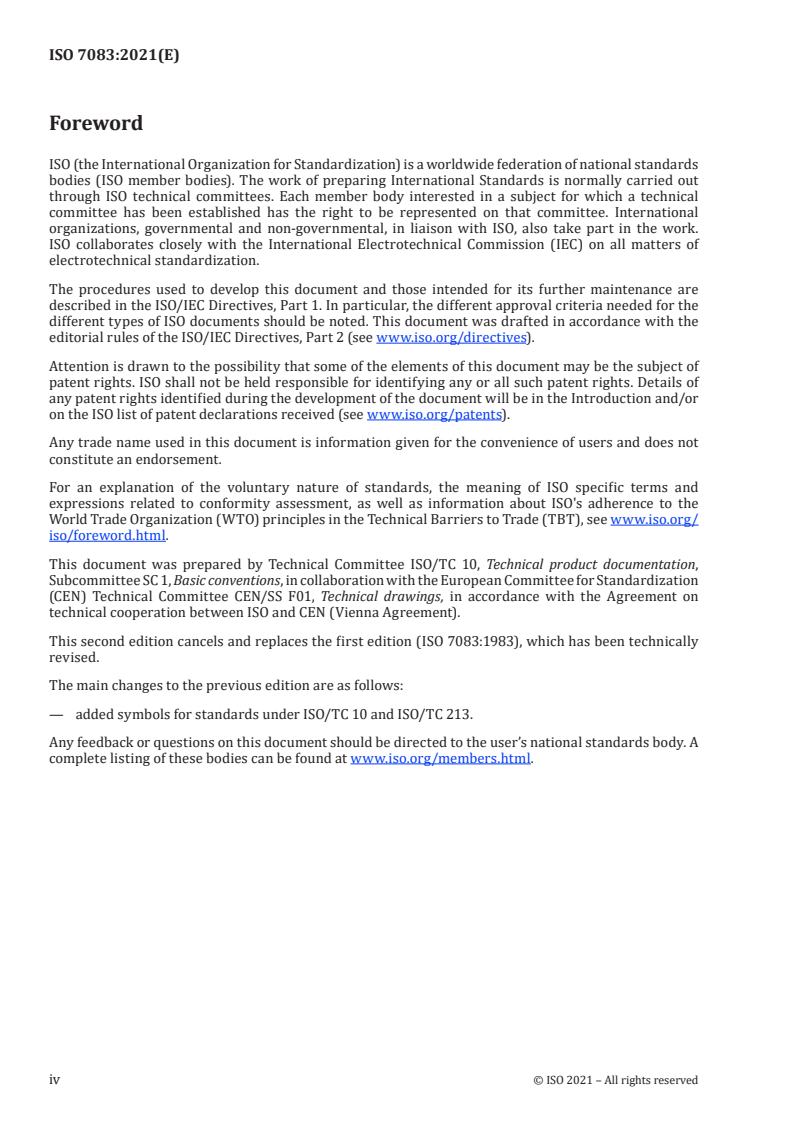

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 10, Technical product documentation,
Subcommittee SC 1, Basic conventions, in collaboration with the European Committee for Standardization
(CEN) Technical Committee CEN/SS F01, Technical drawings, in accordance with the Agreement on
technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 7083:1983), which has been technically
revised.
The main changes to the previous edition are as follows:
— added symbols for standards under ISO/TC 10 and ISO/TC 213.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 7083:2021(E)

Introduction
This document is a collection of all the current symbols used in technical product documentation,
predominantly created in ISO/TC 10 and ISO/TC 213. The symbols are indexed to the individual
standards in which they were created and implemented. The ISO/TC 10/SC 1 validation process ensures
the harmonization of symbols.
When developing new symbols for use in technical drawings, new symbols are submitted to ISO/TC 10
for review. ISO/TC 10 will confirm that a duplicate symbol with a different meaning does not exist
and will add the new symbol to this document once the originating standard has been approved and
published.
The following is a description of the process used for incorporating a new symbol:
a) The originator fills in the new symbol application form.
b) The originator attaches the symbol graphics file per the accepted graphics formats in the form.
c) The originator sends the application and graphics file to ISO/TC 10/SC 1.
d) ISO/TC 10/SC 1 forwards the documents to the validation team (appointed group of experts).
e) The validation team reviews the application and symbol according to the following areas:
— justification for new symbol;
— design;
— conformity with ISO 81714-1;
— duplication and similarity to existing and registered symbols.
f) The validation team prepares their report and sends the application documents back to
ISO/TC 10/SC 1. Rejected proposals are sent back to the originator with an attached cause of
rejection.
g) If the new symbol request is approved, the originator is notified and the symbol is appointed a
registry number and submitted to ISO Central Secretariat for registration and publication on the
ISO Online browsing platform: https:// www .iso .org/ obp.
h) The approved new symbol is added to the list of symbols to be added to the next revision of this
document.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 7083:2021(E)
Technical product documentation — Symbols used in
technical product documentation — Proportions and
dimensions
1 Scope
This document specifies the recommended proportions for the symbols used in technical product
documentation. It gives recommended dimensions based on the grid related to the line width to be
used.
This document does not apply to symbols used in process plant documentation, which are covered in
ISO 81714-1.
The proportions of the symbols are based on the standard heights of lettering given in ISO 3098-1.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3098-1, Technical product documentation — Lettering — Part 1: General requirements
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 General conditions
The lettering used with the symbols shall be in accordance with the specifications of ISO 3098-1.
On any one drawing the height, line width and type of lettering of the symbols should be equal to those
applied for the dimensioning and other indications on that drawing.
The symbols and their lettering are produced by digital means or may be hand-written (using a rule
for drawing the frames) or executed by other appropriate methods (e.g. stencils, transfers, mechanical
drawing).
5 Dimensions
Recommended dimensions of the symbols with lettering type A are specified in Table 1; dimensions for
those with lettering type B are specified in Table 2.
© ISO 2021 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 7083:2021(E)

Table 1 — Lettering type A
Dimensions in millimetres
Characteristic Recommended dimensions
Height of frame (H) 7 10 14 20 28 40
Height of characters (h) 3,5 5 7 10 14 20
a
Datum target indicator diameter (D) 14 20 28 40 58 80
Line width (d) 0,25 0,35 0,5 0,7 1 1,4
a
See Table 10.
Table 2 — Lettering type B
Dimensions in millimetres
Characteristic Recommended dimensions
Height of frame (H) 5 7 10 14 20 28 40
Height of characters (h) 2,5 3,5 5 7 10 14 20
a
Datum target indicator diameter (D) 10 14 20 28 40 56 80
Line width (d) 0,25 0,35 0,5 0,7 1 1,4 2
a
See Table 10.
The recommended widths of tolerance indicators frame are:
— first compartment, equal to height of frame (H);
— second compartment, to suit the length of the inscription;
— third and subsequent compartments, if required, to suit the width of the reference letter (or letters).
The distances between the vertical strokes of the compartments and the inscriptions shall be at least
twice the line width, with a minimum of 0,7 mm.
6 Proportions
Examples for the proportions of the symbols for use with lettering type B, vertical or inclined, are
shown in Table 3 to Table 50. The values are not part of the symbols.
The configurations are depicted on a grid with a spacing equal to the line width. The design of the
inscribed characters is mostly not shown but shall be the same as in ISO 3098-1 for lettering type B,
vertical or inclined.
For the alternative lettering type A, vertical or inclined, appropriate grids should be used.
The symbols in ISO 128-2:2020 are shown in Table 3.
Table 3 — ISO 128-2:2020 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Dot
1
ISO 128-2
The symbols in ISO 128-3:2020 are shown in Table 4.
2 © ISO 2021 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 7083:2021(E)

Table 4 — ISO 128-3:2020 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
First angle projection
2 ISO 128-3
ISO 5456-2
Third angle projection
3 ISO 128-3
ISO 5456-2
Reference arrow
4 ISO 128-3
Letter A shown as an example.
Arc arrow
5 ISO 128-3
Letter X and Y shown as examples.
Symmetry
ISO 128-3
6
ISO 129-1
The symbol is the two vertical lines (shown
applied to a centreline).
30° cuts and section arrows
7 ISO 128-3
Letter A shown as an example.
90° cuts and section arrows
8 ISO 128-3
Letter A shown as an example.
Direction of view
9
ISO 128-3
Cutting plane
10 ISO 128-3
Letter B shown as an example.
Location of detail
11
ISO 128-3
Direct orthographic projection
12
ISO 128-3
Mirrored orthographic projection
13
ISO 128-3
The symbols in ISO 128-15:2013 are shown in Table 5.
© ISO 2021 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 7083:2021(E)

Table 5 — ISO 128-15:2013 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Amidship
14
ISO 128-15
Generic seam
15
ISO 128-15
Segmentation seam
16
ISO 128-15
Small opening section
17
ISO 128-15
Small opening section
18
ISO 128-15
Centre line
19
ISO 128-15
(see ISO 3098-1)
Rounded line
20
ISO 128-15
(see ISO 3098-1)
Frame number
21
ISO 128-15
(see ISO 3098-1)
Moulded base line
22
ISO 128-15
(see ISO 3098-1)
Waterline
23
ISO 128-15
(see ISO 3098-1)
Projection direction (bow direction)
24
ISO 128-15
4 © ISO 2021 – All rights reserved

---------------------- Page: 9 ----------------------
ISO 7083:2021(E)

Table 5 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Projection direction (stern direction)
25
ISO 128-15
Swage and groove; front side
26
ISO 128-15
Swage and groove; back side
27
ISO 128-15
Swage and groove; front side
28
ISO 128-15
Swage and groove; back side
29
ISO 128-15
Swage and groove; front side
30
ISO 128-15
Swage and groove; back side
31
ISO 128-15
The symbols in ISO 129-1:2018 are shown in Table 6.
Table 6 — ISO 129-1:2018 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Diameter
32 ISO 129-1
ISO 5261
Radius
33
ISO 129-1
(see ISO 3098-1)
Spherical radius
34
ISO 129-1
(see ISO 3098-1)
Square
35 ISO 129-1
ISO 5261
Spherical diameter
36
ISO 129-1
Repeated spacing
37 ISO 129-1
ISO 6433
Indication of a point
38
ISO 129-1
© ISO 2021 – All rights reserved 5

---------------------- Page: 10 ----------------------
ISO 7083:2021(E)

Table 6 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Indication of level
39
ISO 129-1
Out-of-scale
40 ISO 129-1
(see ISO 3098-1) The number 50 is shown as an example of application.
Auxiliary dimension
41 ISO 129-1
(see ISO 3098-1)
The number 50 is shown as an example of application.
Symmetry
ISO 129-1
42
ISO 128-3
The symbol is the two vertical lines (shown applied to a
centreline).
Origin of a cartesian coordinate system
43
ISO 129-1
Separation symbol (point)
44
ISO 129-1
Plus or minus
45 ISO 129-1
ISO 13715
Arc length
46 ISO 129-1
ISO 129-5
Thickness of thin objects
47
ISO 129-1
Depth
48
ISO 129-1
Cylindrical counterbore
49
ISO 129-1
Countersink
50
ISO 129-1
Developed length
51
ISO 129-1
Surface indicator
52
ISO 129-1
Between
53
ISO 129-1
6 © ISO 2021 – All rights reserved

---------------------- Page: 11 ----------------------
ISO 7083:2021(E)

Table 6 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Flagnote
ISO 129-1
54
ISO/TS 17863
The flagnote symbol is used with a number placed
inside of it.
Flagnote
ISO 129-1
55
ISO 14405-1
The flagnote symbol is used with a number placed
inside of it.
Flagnote
ISO 129-1
56
The flagnote symbol is used with a number placed
inside of it.
Flagnote
ISO 129-1
57
The flagnote symbol is used with a number placed
inside of it.
Arrowhead, closed and filled
58
ISO 129-1
Arrowhead, closed
59
ISO 129-1
Arrowhead, open
60
ISO 129-1
Arrowhead, open, included angle 90
61
ISO 129-1
Oblique stroke
62
ISO 129-1
Point
63
ISO 129-1
Origin circle
64
ISO 129-1
The symbols in ISO 129-4:2013 are shown in Table 7.
© ISO 2021 – All rights reserved 7

---------------------- Page: 12 ----------------------
ISO 7083:2021(E)

Table 7 — ISO 129-4:2013 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Flanged plate
65
ISO 129-4
Flat bar
66
ISO 129-4
Round steel bar
67
ISO 129-4
Steel pipe
68
ISO 129-4
Square steel bar
69
ISO 129-4
Square hollow section
70
ISO 129-4
Half round steel
71
ISO 129-4
Bulb flat
72
or
ISO 129-4
Equal L-section
ISO 129-4
73
ISO 129-5
ISO 5261
Unequal L-section
74
ISO 129-4
T-steel
75
ISO 129-4
Steel channel
ISO 129-4
76
ISO 129-5
ISO 5261
I profile
ISO 129-4
77
ISO 129-5
ISO 5261
Combined flat ball steel
78
ISO 129-4
8 © ISO 2021 – All rights reserved

---------------------- Page: 13 ----------------------
ISO 7083:2021(E)

Table 7 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Bracket
79
ISO 129-4
(see ISO 3098-1)
Bracket web
80
ISO 129-4
(see ISO 3098-1)
Web
81
ISO 129-4
(see ISO 3098-1)
Face plate
82
ISO 129-4
(see ISO 3098-1)
Flange
83
ISO 129-4
(see ISO 3098-1)
Tripping bracket
84
ISO 129-4
(see ISO 3098-1)
Shaft system section
85
ISO 129-4
Coaming height
86
ISO 129-4
(see ISO 3098-1)
Manhole
87
ISO 129-4
(see ISO 3098-1)
The symbols in ISO 129-5:2018 are shown in Table 8
Table 8 — ISO 129-5:2018 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Arc length
88 ISO 129-1
ISO 129-5
Equal or unequal leg angle iron
89 ISO 129-5
ISO 5261
I-beam section
90 ISO 129-5
ISO 5261
© ISO 2021 – All rights reserved 9

---------------------- Page: 14 ----------------------
ISO 7083:2021(E)

Table 8 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Channel section
91 ISO 129-5
ISO 5261
H-beam section
92 ISO 129-5
ISO 5261
T section
93
ISO 129-5
Flat bar/plate
94
ISO 129-5
Single round-headed flats
95
ISO 129-5
Double round-headed flats
96
ISO 129-5
Unequal round-headed flats
97
ISO 129-5
Chamfered flats
98
ISO 129-5
Diamond section
99
ISO 129-5
Trapezoidal section
100
ISO 129-5
Angle–square section
101
ISO 129-5
Oval tube
102
ISO 129-5
Slot with round end tube
103
ISO 129-5
Right-angled trapezoid tube
104
ISO 129-5
Thin-walled equal leg angle with inner edge
105
ISO 129-5
Scalene channel section
106
ISO 129-5
Channel section with inner edge
107
ISO 129-5
Hat section
108
ISO 129-5
10 © ISO 2021 – All rights reserved

---------------------- Page: 15 ----------------------
ISO 7083:2021(E)

Table 8 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Z-section
109 ISO 129-5
ISO 5261
Thin-walled lip Z section
110
ISO 129-5
Thin-walled oblique lip Z section
111
ISO 129-5
Rectangular hollow section/rectangle tube
112
ISO 129-5
P section tube
113
ISO 129-5
The symbols in ISO 286-1:2010 are shown in Table 9.
Table 9 — ISO 286-1:2010 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Standard tolerance grade value
114
ISO 286-1
The symbols in ISO 1101:2017 are shown in Table 10.
Table 10 — ISO 1101:2017 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Straightness
115
ISO 1101
Flatness
116
ISO 1101
Roundness
117
ISO 1101
Cylindricity
118
ISO 1101
Line profile
119
ISO 1101
Surface profile
120
ISO 1101
Parallelism
121
ISO 1101
© ISO 2021 – All rights reserved 11

---------------------- Page: 16 ----------------------
ISO 7083:2021(E)

Table 10 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Perpendicularity
122
ISO 1101
Angularity
123
ISO 1101
Position
124
ISO 1101
Coaxiality (for median line), concentricity (for
centre points)
125
ISO 1101
Symmetry
126
ISO 1101
Circular run-out
127
ISO 1101
Total run-out
128
ISO 1101
Geometrical specification indication with datums
section
129
ISO 1101
ISO 5459
Geometrical specification indication without
datum section
130
ISO 1101
Datum feature indicator
131 ISO 1101
ISO 5459
Datum target indicator
132 ISO 1101
ISO 5459
Theoretically exact dimension (TED)
133
ISO 1101
Minimax (chebyshev) feature
134
ISO 1101
Least squares (Gaussian) feature
135
ISO 1101
Minimum circumscribed feature
136
ISO 1101
12 © ISO 2021 – All rights reserved

---------------------- Page: 17 ----------------------
ISO 7083:2021(E)

Table 10 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Tangent feature
137
ISO 1101
Maximum inscribed feature
138
ISO 1101
Derived feature
139
ISO 1101
Projected tolerance zone
140
ISO 1101
Maximum material requirement
141 ISO 1101
ISO 2692
Least material requirement
142 ISO 1101
ISO 2692
Reciprocity requirement
143 ISO 1101
ISO 2692
Free state condition (non-rigid parts)
ISO 1101
144
ISO 10579
ISO 14405-1
Envelope requirement
145 ISO 1101
ISO 14405-1
All around (profile)
146 ISO 1101
ISO 10135
All over (profile)
147 ISO 1101
ISO 10135
Orientation constraint only
148 ISO 1101
ISO 5459
Minimax (chebyshev) feature without constraint
149
ISO 1101
(see ISO 3098-1)
Minimax (chebyshev) feature with external mate-
rial constraint
150
(see ISO 3098-1) ISO 1101
© ISO 2021 – All rights reserved 13

---------------------- Page: 18 ----------------------
ISO 7083:2021(E)

Table 10 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Minimax (chebyshev) feature with internal mate-
rial constraint
151
(see ISO 3098-1) ISO 1101
Constrained external to the material
152
ISO 1101
(see ISO 3098-1)
Least squares (Gaussian) feature without con-
straint
153
(see ISO 3098-1) ISO 1101
Least squares (Gaussian) feature with external
material constraint
154
(see ISO 3098-1) ISO 1101
Least squares (Gaussian) feature with internal
material constraint
155
(see ISO 3098-1) ISO 1101
Constrained internal to the material
156
ISO 1101
(see ISO 3098-1)
Minimum circumscribed feature
157
ISO 1101
(see ISO 3098-1)
Maximum inscribed feature
158
ISO 1101
(see ISO 3098-1)
Total range of deviations
159
ISO 1101
(see ISO 3098-1)
Peak height
160
ISO 1101
(see ISO 3098-1)
Valley depth
161
ISO 1101
(see ISO 3098-1)
Standard deviation
162
ISO 1101
(see ISO 3098-1)
Contacting feature
163 ISO 1101
(see ISO 3098-1)
ISO 5459
Combination specification elements – combined
zone
164
(see ISO 3098-1) ISO 1101
Combination specification elements – separate
zones
165
(see ISO 3098-1) ISO 1101
14 © ISO 2021 – All rights reserved

---------------------- Page: 19 ----------------------
ISO 7083:2021(E)

Table 10 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Unequal zone specification elements – specified
tolerance zone offset
166
(see ISO 3098-1) ISO 1101
Unspecified linear tolerance zone offset (offset
zone)
167
(see ISO 3098-1) ISO 1101
Unspecified angular tolerance zone offset (varia-
ble angle)
168
ISO 1101
(see ISO 3098-1)
ISO 5459
Minor diameter
169
ISO 1101
(see ISO 3098-1)
United feature
170
ISO 1101
(see ISO 3098-1)
Major diameter
171
ISO 1101
(see ISO 3098-1)
Pitch diameter
172
ISO 1101
(see ISO 3098-1)
Any cross-section
173 ISO 1101
(see ISO 3098-1)
ISO 5459
Direction feature indicator
ISO 1101
ISO 14405-1
174
The indicator frame is not part of this symbol and is
only shown to assist with the understanding of the
symbol.
Collection plane indicator
ISO 1101
175
The indicator frame is not part of this symbol and is
only shown to assist with the understanding of the
symbol.
Intersection plane indicator
ISO 1101
ISO 14405-1
176
The indicator frame is not part of this symbol and is
only shown to assist with the understanding of the
symbol.
© ISO 2021 – All rights reserved 15

---------------------- Page: 20 ----------------------
ISO 7083:2021(E)

Table 10 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Orientation plane indicator
ISO 1101
177
The indicator frame is not part of this symbol and is
only shown to assist with the understanding of the
symbol.
Between
178 ISO 1101
ISO 14405-1
The symbols in ISO 1302:2002 are shown in Table 11.
Table 11 — ISO 1302:2002 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Surface texture, basic
179
ISO 1302
Surface texture, material removal required
180
ISO 1302
Surface texture, material removal not permitted
181
ISO 1302
Surface texture, basic, complete
182
ISO 1302
Surface texture, all surfaces around a workpiece
outline (circle), example shown on leader line
183
ISO 1302
Surface texture, material removal required, com-
plete
184
ISO 1302
Surface texture, material removal not permitted,
complete
185
ISO 1302
Lay orientation, parallel
186 ISO 1302
ISO 25178-1
16 © ISO 2021 – All rights reserved

---------------------- Page: 21 ----------------------
ISO 7083:2021(E)

Table 11 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Lay orientation, perpendicular
187 ISO 1302
ISO 25178-1
Lay orientation, crossed in oblique directions
188 ISO 1302
ISO 25178-1
Lay orientation, multi-directional
189 ISO 1302
ISO 25178-1
Lay orientation, circular
190 ISO 1302
ISO 25178-1
Lay orientation, radial
191 ISO 1302
ISO 25178-1
Lay orientation, particulate
192 ISO 1302
ISO 25178-1
The symbols in ISO 2162-1:1993 are shown in Table 12.
Table 12 — ISO 2162-1:1993 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Right hand
193
ISO 2162-1
(see ISO 3098-1)
Left hand
194
ISO 2162-1
(see ISO 3098-1)
The symbols in ISO 2203:1973 are shown in Table 13.
Table 13 — ISO 2203:1973 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Helical to the right
195
ISO 2203
Helical to the left
196
ISO 2203
The symbols in ISO 2692:2014 are shown in Table 14.
© ISO 2021 – All rights reserved 17

---------------------- Page: 22 ----------------------
ISO 7083:2021(E)

Table 14 — ISO 2692:2014 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Reciprocity requirement
197 ISO 2692
ISO 1101
Maximum material requirement
198 ISO 2692
ISO 1101
Least material requirement
199 ISO 2692
ISO 1101
The symbols in ISO 3040:2016 are shown in Table 15.
Table 15 — ISO 3040:2016 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Cone
200
ISO 3040
The symbols in ISO 3766:2003 are shown in Table 16.
Table 16 — ISO 3766:2003 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Reinforcement without prestressing:
views: general representation of bar
201
ISO 3766
Reinforcement without prestressing:
views: bent reinforcing bar, representation
202
as a polygonal continuous line
ISO 3766
Reinforcement without prestressing:
views: bent reinforcing bar, representation
as a continuous line made up of straight
203
lines and arcs
ISO 3766
Reinforcement without prestressing:
views: bundle of bars
204
ISO 3766
Reinforcement without prestressing: sec-
tion of bar: section of single reinforcement
205
bar
ISO 3766
18 © ISO 2021 – All rights reserved

---------------------- Page: 23 ----------------------
ISO 7083:2021(E)

Table 16 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Reinforcement without prestressing: sec-
tion of bar: bundle of two reinforcing bars
206
ISO 3766
Reinforcement without prestressing:
section of bar: bundle of three reinforcing
207
bars
ISO 3766
Reinforcement without prestressing: bar
with hook anchoring: elevation of bar ter-
208
minating in a 90° bend
ISO 3766
Reinforcement without prestressing: bar
with hook anchoring: elevation of bar ter-
209
minating in a bend between 90° and 180°
ISO 3766
Reinforcement without prestressing: bar
with hook anchoring: elevation of bar ter-
210
minating in a 180° bend
ISO 3766
Reinforcement without prestressing:
straight bars lying in a row or a plane to
211
indicate the ends of the bars
ISO 3766
Reinforcement without prestressing: end
anchorage with plates: elevation or plan
212
view
ISO 3766
Reinforcement without prestressing: end
anchorage with plates: section or end view
213
ISO 3766
Reinforcement without prestressing: bar
bent at right angle way from viewer
214
ISO 3766
Reinforcement without prestressing: bar
bent at right angle way towards viewer
215
ISO 3766
Reinforcement without prestressing:
overlapping stack of reinforcement bars:
without marking bar ends by a slash or bar
216
marks
ISO 3766
Reinforcement without prestressing: over-
lapping stack of reinforcement bars: with
217
marking bar ends by a slash or bar marks
ISO 3766
© ISO 2021 – All rights reserved 19

---------------------- Page: 24 ----------------------
ISO 7083:2021(E)

Table 16 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Reinforcement without prestressing: bars
joined by mechanical couplers — general
218
representation: tension coupler
ISO 3766
Reinforcement without prestressing: bars
joined by mechanical couplers — general
219
representation: compression coupler
ISO 3766
Reinforcement without prestressing: weld-
ed fabric, top view
220
ISO 3766
Reinforcement without prestress
...

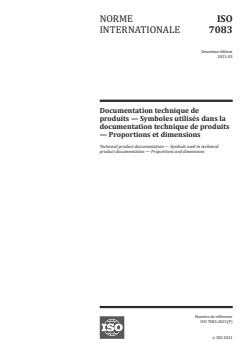

NORME ISO
INTERNATIONALE 7083
Deuxième édition
2021-05
Documentation technique de
produits — Symboles utilisés dans la
documentation technique de produits
— Proportions et dimensions
Technical product documentation — Symbols used in technical
product documentation — Proportions and dimensions
Numéro de référence
ISO 7083:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 7083:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 7083:2021(F)

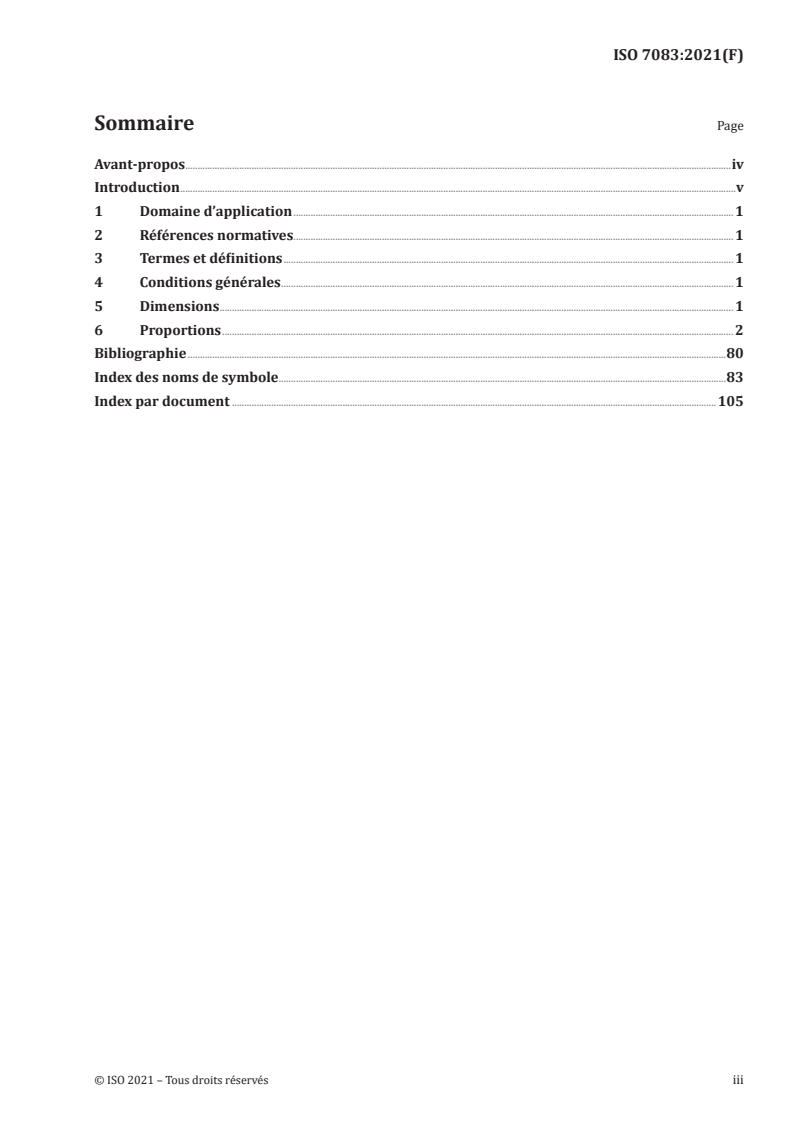

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Conditions générales . 1
5 Dimensions . 1
6 Proportions . 2
Bibliographie .80
Index des noms de symbole .83
Index par document .105
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 7083:2021(F)

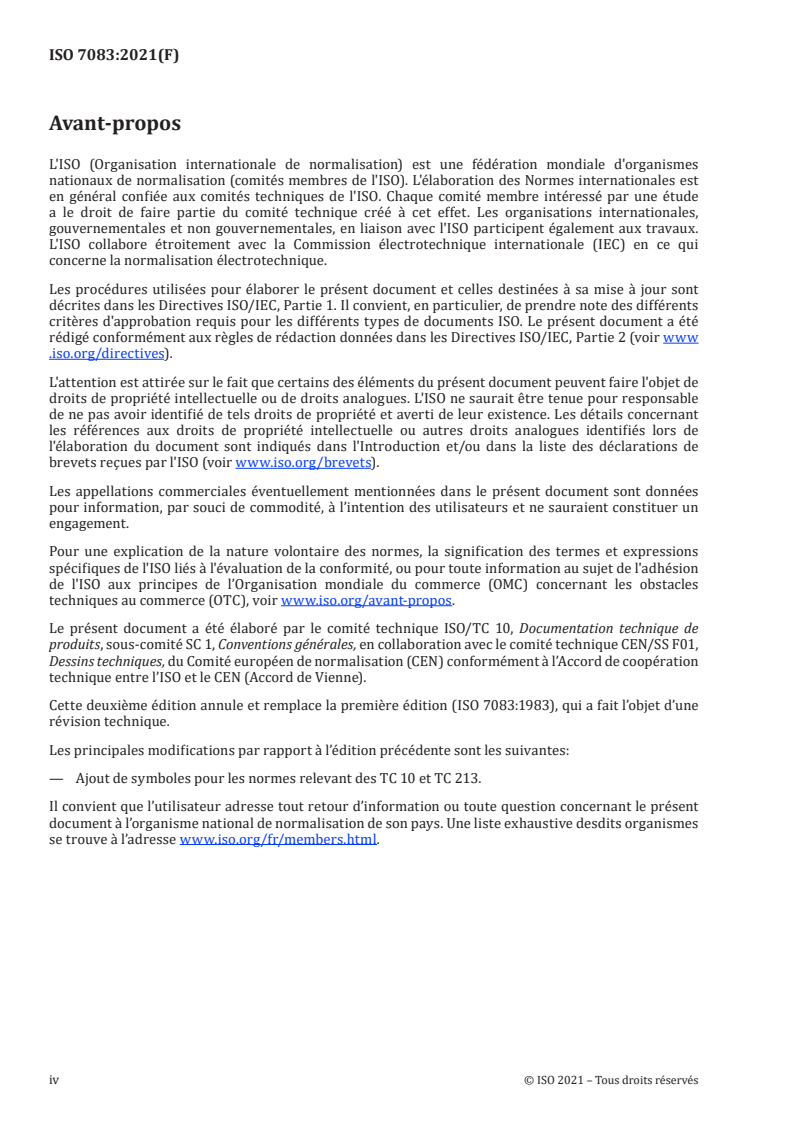

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 10, Documentation technique de
produits, sous-comité SC 1, Conventions générales, en collaboration avec le comité technique CEN/SS F01,
Dessins techniques, du Comité européen de normalisation (CEN) conformément à l’Accord de coopération
technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 7083:1983), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— Ajout de symboles pour les normes relevant des TC 10 et TC 213.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 7083:2021(F)

Introduction
Le présent document est une collection de tous les symboles actuellement utilisés dans la documentation
technique de produits, majoritairement créés dans les ISO/TC 10 et ISO/TC 213. Les symboles sont
indexés aux normes individuelles dans lesquelles ils ont été créés et mis en œuvre. La validation de
l'ISO/TC 10/SC 1 assure l’harmonisation des symboles.
Lors du développement de nouveaux symboles à utiliser sur des dessins techniques, les nouveaux
symboles sont soumis à l'ISO/TC 10 pour examen. L'ISO/TC 10 confirmera qu’il n'y a pas de duplication
de symbole avec une signification différente et ajoutera le nouveau symbole au présent document une
fois que la norme d’origine a été approuvée et publiée.
Le paragraphe suivant est une description du processus utilisé pour l’incorporation d’un nouveau
symbole :
a) remplir le formulaire de demande de nouveau symbole.
b) joindre un fichier graphique du symbole en respectant les formats graphiques acceptés dans le
formulaire.
c) envoyer la demande et le fichier graphique à l'ISO/TC 10/SC 1.
d) l'ISO/TC 10/SC 1 transmet les documents à l’équipe de validation (groupe désigné d’experts).
e) l’équipe de validation examine la demande et le symbole selon les critères suivants :
— justification du nouveau symbole ;
— conception ;
— conformité à l’ISO 81714-1 ;
— duplication et similarité à des symboles existants et enregistrés.
f) l’équipe de validation prépare son rapport et renvoie les documents de demande à l'ISO/TC 10/SC 1.
Les propositions refusées sont renvoyées à leur auteur avec la cause du refus jointe.
g) si une demande de nouveau symbole est approuvée, l’auteur en est notifié et le symbole reçoit un
numéro d'enregistrement et est soumis au Secrétariat central de l’ISO pour enregistrement et
publication sur ISO/OBP: https:// www .iso .org/ obp.
h) le nouveau symbole approuvé est ajouté à la liste des symboles à ajouter dans la révision suivante
du présent document.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 7083:2021(F)
Documentation technique de produits — Symboles
utilisés dans la documentation technique de produits —
Proportions et dimensions
1 Domaine d’application
Le présent document spécifie les proportions recommandées pour les symboles utilisés dans la
documentation technique de produits. Il donne des dimensions recommandées en fonction de la grille
liée à la largeur de trait à utiliser.
Le présent document ne s’applique pas aux symboles utilisés dans la documentation des installations
de procédé qui sont couverts dans l’ISO 81714-1.
Les proportions des symboles sont basées sur les hauteurs standard d’écriture données dans
l’ISO 3098-1.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 3098-1, Documentation technique de produits — Écriture — Partie 1: Exigences générales
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Conditions générales
L’écriture utilisée avec les symboles doit être conforme aux spécifications de l’ISO 3098-1.
Il est recommandé que sur un dessin quelconque, la hauteur, la largeur de trait et le type d’écriture
avec les symboles soient égaux à ceux appliqués pour le dimensionnement et d’autres indications sur ce
dessin.
Les symboles et leur écriture sont produits par des moyens numériques ou peuvent être manuscrits (en
utilisant une règle pour dessiner les cadres) ou exécutés au moyen d’autres méthodes appropriées (par
exemple, pochoirs, transferts, dessin mécanique).
5 Dimensions
Les dimensions recommandées des symboles avec une écriture de type A sont spécifiées dans le
Tableau 1, celles à utiliser avec l’écriture de type B dans le Tableau 2.
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 7083:2021(F)

Tableau 1 — Écriture de type A
Dimensions en millimètres
Caractéristique Dimensions recommandées
a
Hauteur du cadre (H) 7 10 14 20 28 40
Hauteur des caractères (h) 3,5 5 7 10 14 20
a
Diamètre de l'indicateur de référence partielle (D) 14 20 28 40 58 80
Largeur de trait (d) 0,25 0,35 0,5 0,7 1 1,4
a
 Voir Tableau 10.
Tableau 2 — Écriture de type B
Dimensions en millimètres
Caractéristique Dimensions recommandées
Hauteur du cadre (H) 5 7 10 14 20 28 40
Hauteur des caractères (h) 2,5 3,5 5 7 10 14 20
a
Diamètre de l'indicateur de référence partielle (D) 10 14 20 28 40 56 80
Largeur de trait (d) 0,25 0,35 0,5 0,7 1 1,4 2
a
 Voir Tableau 10.
Les largeurs recommandées du cadre des indicateurs de tolérance sont :
— pour la première case, égales à la hauteur du cadre (H) ;
— pour la deuxième case, à adapter à la longueur de l'inscription ;
— pour la troisième case et les cases suivantes, si nécessaire, à adapter à la largeur de la lettre (ou des
lettres) de référence.
Les distances entre les traits verticaux des cases et les inscriptions doivent être au moins du double de
la largeur de trait, avec un minimum de 0,7 mm.
6 Proportions
Des exemples de proportions des symboles à utiliser avec une écriture de type B, verticale ou inclinée,
figurent dans les Tableau 2 à Tableau 50. Les valeurs ne font pas partie des symboles.
Les configurations sont décrites sur une grille avec un espacement égal à la largeur de trait. La
conception des caractères inscrits n'est généralement pas montrée, mais doit être la même que dans
l'ISO 3098-1 pour une écriture de type B, verticale ou inclinée.
Pour l'écriture de type A alternative, verticale ou inclinée, il convient que des grilles appropriées soient
utilisées.
Les symboles de l'ISO 128-2:2020 figurent dans le Tableau 3.
Tableau 3 — Symboles de l'ISO 128-2:2020
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Point
1
ISO 128-2
Les symboles de l'ISO 128-3:2020 figurent dans le Tableau 4.
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 7083:2021(F)

Tableau 4 — Symboles de l'ISO 128-3:2020
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Méthode de projection du premier dièdre
2 ISO 128-3
ISO 5456-2
Méthode de projection du troisième dièdre
3 ISO 128-3
ISO 5456-2
Repère fléché
4 ISO 128-3
Lettre A représentée comme exemple.
Arc fléché
5 ISO 128-3
Lettre X et Y représentées comme exemple.
Symétrie
ISO 128-3
6
ISO 129-1
Le symbole est composé de deux traits verticaux
(représentés appliqués à une ligne centrale)
Coupes et sections fléchées à 30°
7 ISO 128-3
Lettre A représentée comme exemple
Coupes et sections fléchées à 90°
8 ISO 128-3
Lettre A représentée comme exemple.
Direction de vue
9
ISO 128-3
Plan de coupe
10 ISO 128-3
Lettre B représentée comme exemple.
Emplacement de détail
11
ISO 128-3
Projection orthographique directe
12
ISO 128-3
Projection orthographique en miroir
13
ISO 128-3
Les symboles de l'ISO 128-15:2013 figurent dans le Tableau 5.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 7083:2021(F)

Tableau 5 — Symboles de l'ISO 128-15:2013
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Milieu de navire
14
ISO 128-15
Raccord générique
15
ISO 128-15
Raccord à segmentation
16
ISO 128-15
Section à faible ouverture
17
ISO 128-15
Section à faible ouverture
18
ISO 128-15
Ligne centrale
19
ISO 128-15
(voir l'ISO 3098-1)
Ligne arrondie
20
ISO 128-15
(voir l'ISO 3098-1)
Numéro de bâti
21
ISO 128-15
(voir l'ISO 3098-1)
Ligne d'eau zéro hors membres
22
ISO 128-15
(voir l'ISO 3098-1)
Ligne de flottaison
23
ISO 128-15
(voir l'ISO 3098-1)
Direction de projection
(direction de la proue)
24
ISO 128-15
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 7083:2021(F)

Tableau 5 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Direction de projection
(direction de la poupe)
25
ISO 128-15
Étampe et rainure ; côté avant
26
ISO 128-15
Étampe et rainure ; côté arrière
27
ISO 128-15
Étampe et rainure ; côté avant
28
ISO 128-15
Étampe et rainure ; côté arrière
29
ISO 128-15
Étampe et rainure ; côté avant
30
ISO 128-15
Étampe et rainure ; côté arrière
31
ISO 128-15
Les symboles de l'ISO 129-1:2018 figurent dans le Tableau 6.
Tableau 6 — Symboles de l'ISO 129-1:2018
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Diamètre
32 ISO 129-1
ISO 5261
Rayon
33
ISO 129-1
(voir l'ISO 3098-1)
Rayon d'une sphère
34
ISO 129-1
(voir l'ISO 3098-1)
Carré
35 ISO 129-1
ISO 5261
Diamètre d'une sphère
36
ISO 129-1
Intervalle répétitif
37 ISO 129-1
ISO 6433
Indication d'un point
38
ISO 129-1
© ISO 2021 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO 7083:2021(F)

Tableau 6 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Indication de niveau
39
ISO 129-1
Hors échelle
ISO 129-1
40
Le numéro 50 est représenté comme exemple d'appli-
(voir l'ISO 3098-1)
cation.
Dimension auxiliaire
ISO 129-1
41
Le numéro 50 est représenté comme exemple d'appli-
(voir l'ISO 3098-1)
cation.
Symétrie
ISO 129-1
42
ISO 128-3
Le symbole est composé de deux traits verticaux
(représentés appliqués à une ligne centrale).
Origine d'un système de coordonnées cartésien
43
ISO 129-1
Symbole de séparation (point)
44
ISO 129-1
Plus ou moins
45 ISO 129-1
ISO 13715
Longueur d'un arc
46 ISO 129-1
ISO 129-5
Épaisseur d'objets minces
47
ISO 129-1
Profondeur
48
ISO 129-1
Dégagement cylindrique
49
ISO 129-1
Fraisure
50
ISO 129-1
Longueur développée
51
ISO 129-1
Indicateur de surface
52
ISO 129-1
6 © ISO 2021 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO 7083:2021(F)

Tableau 6 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Entre
53
ISO 129-1
Flagnote
ISO 129-1
54
ISO/TS 17863
Le symbole flagnote est utilisé avec un numéro à l'inté-
rieur.
Flagnote
ISO 129-1
55
ISO 14405-1
Le symbole flagnote est utilisé avec un numéro à l'inté-
rieur.
Flagnote
ISO 129-1
56
Le symbole flagnote est utilisé avec un numéro à l'inté-
rieur.
Flagnote
ISO 129-1
57
Le symbole flagnote est utilisé avec un numéro à l'inté-
rieur.
Flèche, fermée et noircie
58
ISO 129-1
Flèche, fermée
59
ISO 129-1
Flèche, ouverte
60
ISO 129-1
Flèche, ouverte, angle inclus de 90°
61
ISO 129-1
Trait oblique
62
ISO 129-1
Point
63
ISO 129-1
Cercle d'origine
64
ISO 129-1
Les symboles de l'ISO 129-4:2013 figurent dans le Tableau 7.
© ISO 2021 – Tous droits réservés 7

---------------------- Page: 12 ----------------------
ISO 7083:2021(F)

Tableau 7 — Symboles de l'ISO 129-4:2013
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Tôle à bord tombé
65
ISO 129-4
Fer plat
66
ISO 129-4
Barre ronde en acier
67
ISO 129-4
Tuyau en acier
68
ISO 129-4
Barre carrée en acier
69
ISO 129-4
Profilé carré creux
70
ISO 129-4
Fer demi-rond
71
ISO 129-4
Plat à boudin
72
or
ISO 129-4
Cornière à ailes égales
ISO 129-4
73
ISO 129-5
ISO 5261
Cornière à ailes inégales
74
ISO 129-4
Fer en T
75
ISO 129-4
Fer en U
ISO 129-4
76
ISO 129-5
ISO 5261
Profilé en I
ISO 129-4
77
ISO 129-5
ISO 5261
Fer plat terminé par une boule
78
ISO 129-4
8 © ISO 2021 – Tous droits réservés

---------------------- Page: 13 ----------------------
ISO 7083:2021(F)

Tableau 7 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Gousset
79
ISO 129-4
(voir l'ISO 3098-1)
Âme de gousset
80
ISO 129-4
(voir l'ISO 3098-1)
Âme
81
ISO 129-4
(voir l'ISO 3098-1)
Bandeau
82
ISO 129-4
(voir l'ISO 3098-1)
Bord tombé
83
ISO 129-4
(voir l'ISO 3098-1)
Gousset de contreventement
84
ISO 129-4
(voir l'ISO 3098-1)
Section du tube d'étambot
85
ISO 129-4
Hauteur d'hiloire
86
ISO 129-4
(voir l'ISO 3098-1)
Trou d'homme
87
ISO 129-4
(voir l'ISO 3098-1)
Les symboles de l'ISO 129-5:2018 figurent dans le Tableau 8
Tableau 8 — Symboles de l'ISO 129-5:2018
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Longueur d'un arc
88 ISO 129-1
ISO 129-5
Équerre à ailes égales ou inégales
89 ISO 129-5
ISO 5261
Poutre en I
90 ISO 129-5
ISO 5261
© ISO 2021 – Tous droits réservés 9

---------------------- Page: 14 ----------------------
ISO 7083:2021(F)

Tableau 8 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Profilé en U
91 ISO 129-5
ISO 5261
Poutre en H
92 ISO 129-5
ISO 5261
Profilé en T
93
ISO 129-5
Barre/tôle plate
94
ISO 129-5
Plats à simple tête ronde
95
ISO 129-5
Plats à double tête ronde
96
ISO 129-5
Plats à têtes rondes inégales
97
ISO 129-5
Plats chanfreinés
98
ISO 129-5
Section en losange
99
ISO 129-5
Section trapézoïdale
100
ISO 129-5
Section en angle droit
101
ISO 129-5
Tube ovale
102
ISO 129-5
Tube à extrémité arrondie avec fente
103
ISO 129-5
Tube trapézoïdal en équerre
104
ISO 129-5
Angle aux côté égaux à paroi mince avec arête
intérieure
105
ISO 129-5
Profilé en U scalène
106
ISO 129-5
Profilé en U avec arête intérieure
107
ISO 129-5
10 © ISO 2021 – Tous droits réservés

---------------------- Page: 15 ----------------------
ISO 7083:2021(F)

Tableau 8 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Profilé chapeau
108
ISO 129-5
Profilé en Z
109 ISO 129-5
ISO 5261
Profilé en Z à lèvres à paroi mince
110
ISO 129-5
Profilé en Z à lèvres obliques à paroi mince
111
ISO 129-5
Profilé rectangulaire creux/Tube rectangulaire
112
ISO 129-5
Tube profilé en P
113
ISO 129-5
Les symboles de l'ISO 286-1:2010 figurent dans le. Tableau 9.
Tableau 9 — Symboles de l'ISO 286-1:2010
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Valeur du degré de tolérance normalisé
114
ISO 286-1
Les symboles de l'ISO 1101:2017 figurent dans le Tableau 10.
Tableau 10 — Symboles de l'ISO 1101:2017
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Rectitude
115
ISO 1101
Planéité
116
ISO 1101
Circularité
117
ISO 1101
Cylindricité
118
ISO 1101
Profil d'une ligne
119
ISO 1101
Profil d'une surface
120
ISO 1101
© ISO 2021 – Tous droits réservés 11

---------------------- Page: 16 ----------------------
ISO 7083:2021(F)

Tableau 10 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Parallélisme
121
ISO 1101
Perpendicularité
122
ISO 1101
Inclinaison
123
ISO 1101
Localisation
124
ISO 1101
Coaxialité (pour des axes), concentricité (pour des
centres)
125
ISO 1101
Symmétrie
126
ISO 1101
Battement circulaire
127
ISO 1101
Battement total
128
ISO 1101
Indication de spécification géométrique avec sec-
tion « Références spécifiées »
129
ISO 1101
ISO 5459
Indication de spécification géométrique sans sec-
tion « Références spécifiées »
130
ISO 1101
Indication d'élément de référence
131 ISO 1101
ISO 5459
Indicateur de référence partielle
132 ISO 1101
ISO 5459
Dimension théorique exacte (TED)
133
ISO 1101
Élément minimax (Tchebychev)
134
ISO 1101
Élément des moindres carrés (gaussien)
135
ISO 1101
Élément minimal circonscrit
136
ISO 1101
12 © ISO 2021 – Tous droits réservés

---------------------- Page: 17 ----------------------
ISO 7083:2021(F)

Tableau 10 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Élément tangent
137
ISO 1101
Élément maximal inscrit
138
ISO 1101
Élément dérivé
139
ISO 1101
Zone de tolérance projetée
140
ISO 1101
Exigence du maximum de matière
141 ISO 1101
ISO 2692
Exigence du minimum de matière
142 ISO 1101
ISO 2692
Exigence de réciprocité
143 ISO 1101
ISO 2692
Condition à l’état libre (parties non rigides)
ISO 1101
144
ISO 10579
ISO 14405-1
Exigence d’enveloppe
145 ISO 1101
ISO 14405-1
Tout autour (profil)
146 ISO 1101
ISO 10135
Sur toute la pièce (profil)
147 ISO 1101
ISO 10135
Contrainte d'orientation uniquement
148 ISO 1101
ISO 5459
Élément minimax (Tchebychev) sans contrainte
149
ISO 1101
(voir l'ISO 3098-1)
Élément minimax (Tchebychev) avec une
contrainte extérieure matière
150
(voir l'ISO 3098-1)
ISO 1101
© ISO 2021 – Tous droits réservés 13

---------------------- Page: 18 ----------------------
ISO 7083:2021(F)

Tableau 10 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Élément minimax (Tchebychev) avec une
contrainte intérieure matière
151
(voir l'ISO 3098-1)
ISO 1101
Contrainte « extérieur matière »
152
ISO 1101
(voir l'ISO 3098-1)
Élément des moindres carrés (gaussien) sans
contrainte
153
(voir l'ISO 3098-1)
ISO 1101
Élément des moindres carrés (gaussien) avec une
contrainte extérieure matière
154
(voir l'ISO 3098-1)
ISO 1101
Élément des moindres carrés (gaussien) avec une
contrainte extérieure matière
155
(voir l'ISO 3098-1)
ISO 1101
Contrainte « intérieur matière »
156
ISO 1101
(voir l'ISO 3098-1)
Élément minimal circonscrit
157
ISO 1101
(voir l'ISO 3098-1)
Élément maximal inscrit
158
ISO 1101
(voir l'ISO 3098-1)
Étendue totale des écarts
159
ISO 1101
(voir l'ISO 3098-1)
Hauteur de pic
160
ISO 1101
(voir l'ISO 3098-1)
Profondeur du creux
161
ISO 1101
(voir l'ISO 3098-1)
Écart-type
162
ISO 1101
(voir l'ISO 3098-1)
Élément de contact
163 ISO 1101
(voir l'ISO 3098-1)
ISO 5459
Élément de spécification de combinaison – Zone
combinée
164
(voir l'ISO 3098-1)
ISO 1101
Élément de spécification de combinaison – Zones
séparées
165
(voir l'ISO 3098-1)
ISO 1101
14 © ISO 2021 – Tous droits réservés

---------------------- Page: 19 ----------------------
ISO 7083:2021(F)

Tableau 10 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Élément de spécification de zones inégales – Offset
spécifié de la zone de tolérance
166
(voir l'ISO 3098-1)
ISO 1101
Offset non spécifié de la zone de tolérance (« Zone
offset »)
167
(voir l'ISO 3098-1)
ISO 1101
Offset non spécifié de la zone de tolérance angu-
laire (« Variable angle »)
168
ISO 1101
(voir l'ISO 3098-1)
ISO 5459
Diamètre intérieur
169
ISO 1101
(voir l'ISO 3098-1)
Élément unifié
170
ISO 1101
(voir l'ISO 3098-1)
Diamètre extérieur
171
ISO 1101
(voir l'ISO 3098-1)
Diamètre primitif
172
ISO 1101
(voir l'ISO 3098-1)
Section droite quelconque
173 ISO 1101
(voir l'ISO 3098-1)
ISO 5459
Indicateur d'élément de direction
ISO 1101
ISO 14405-1
174
Le cadre de l'indicateur ne fait pas partie de ce sym-
bole, et n'est représenté que pour aider à la compré-
hension du symbole.
Indicateur de plan de collection
ISO 1101
175
Le cadre de l'indicateur ne fait pas partie de ce sym-
bole, et n'est représenté que pour aider à la compré-
hension du symbole.
Indicateur de plan d’intersection
ISO 1101
ISO 14405-1
176
The indicator frame is not part of this symbole and
is only shown to assist with the understanding of the
symbole.
© ISO 2021 – Tous droits réservés 15

---------------------- Page: 20 ----------------------
ISO 7083:2021(F)

Tableau 10 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Indicateur de plan d’orientation
ISO 1101
177
Le cadre de l'indicateur ne fait pas partie de ce sym-
bole, et n'est représenté que pour aider à la compré-
hension du symbole.
Entre
178 ISO 1101
ISO 14405-1
Les symboles de l'ISO 1302:2002 figurent dans le Tableau 11.
Tableau 11 — Symboles de l'ISO 1302:2002
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
État de surface, de base
179
ISO 1302
État de surface, enlèvement de matière exigé
180
ISO 1302
État de surface, enlèvement de matière interdit
181
ISO 1302
État de surface, de base
182
ISO 1302
État de surface, enlèvement de matière exigé
183
ISO 1302
État de surface, enlèvement de matière interdit
184
ISO 1302
16 © ISO 2021 – Tous droits réservés

---------------------- Page: 21 ----------------------
ISO 7083:2021(F)

Tableau 11 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
État de surface, de base
185
ISO 1302
État de surface, enlèvement de matière exigé
186 ISO 1302
ISO 25178-1
État de surface, enlèvement de matière interdit
187 ISO 1302
ISO 25178-1
État de surface, de base
188 ISO 1302
ISO 25178-1
État de surface, enlèvement de matière exigé
189 ISO 1302
ISO 25178-1
État de surface, enlèvement de matière interdit
190 ISO 1302
ISO 25178-1
Orientation des stries, radiales
191 ISO 1302
ISO 25178-1
Orientation des stries, particulières
192 ISO 1302
ISO 25178-1
Les symboles de l'ISO 2162-1:1993 figurent dans le Tableau 12.
Tableau 12 — Symboles de l'ISO 2162-1:1993
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
À droite
193
ISO 2162-1
(voir l’ISO 3098-1)
À gauche
194
ISO 2162-1
(voir l’ISO 3098-1)
Les symboles de l'ISO 2203:1973 figurent dans le Tableau 13.
© ISO 2021 – Tous droits réservés 17

---------------------- Page: 22 ----------------------
ISO 7083:2021(F)

Tableau 13 — Symboles de l'ISO 2203:1973
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Hélicoïdale à droite
195
ISO 2203
Hélicoïdale à gauche
196
ISO 2203
Les symboles de l'ISO 2692:2014 figurent dans le Tableau 14.
Tableau 14 — Symboles de l'ISO 2692:2014
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Exigence de réciprocité
197 ISO 2692
ISO 1101
Exigence du maximum de matière
198 ISO 2692
ISO 1101
Exigence du minimum de matière
199 ISO 2692
ISO 1101
Les symboles de l'ISO 3040:2016 figurent dans le Tableau 15.
Tableau 15 — Symboles de l'ISO 3040:2016
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Cône
200
ISO 3040
Les symboles de l'ISO 3766:2003 figurent dans le Tableau 16.
Tableau 16 — ISO 3766:2003 symboles
ISO
Nom o
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 7083
ISO/TC 10/SC 1
Technical product documentation —
Secretariat: BSI
Symbols used in technical product
Voting begins on:
2021­01­26 documentation — Proportions and
dimensions
Voting terminates on:
2021­03­23
Documentation technique de produits — Symboles utilisés dans la
documentation technique de produits — Proportions et dimensions
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 7083:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 7083:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 7083:2021(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General conditions . 1
5 Dimensions . 1
6 Proportions . 2
Bibliography .79
Symbol name index .82
Document index .99
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 7083:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 10, Technical product documentation,
Subcommittee SC 1, Basic conventions, in collaboration with the European Committee for Standardization
(CEN) Technical Committee CEN/SS F01, Technical drawings, in accordance with the Agreement on
technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 7083:1983), which has been technically
revised.
The main changes to the previous edition are as follows:
— added symbols for standards under ISO/TC 10 and ISO/TC 213.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 7083:2021(E)

Introduction
This document is a collection of all the current symbols used in technical product documentation,
predominantly created in ISO/TC 10 and ISO/TC 213. The symbols are indexed to the individual
standards in which they were created and implemented. The ISO/TC 10/SC 1 validation process ensures
the harmonization of symbols.
When developing new symbols for use in technical drawings, new symbols are submitted to ISO/TC 10
for review. ISO/TC 10 will confirm that a duplicate symbol with a different meaning does not exist
and will add the new symbol to this document once the originating standard has been approved and
published.
The following is a description of the process used for incorporating a new symbol:
a) The originator fills in the new symbol application form.
b) The originator attaches the symbol graphics file per the accepted graphics formats in the form.
c) The originator sends the application and graphics file to ISO/TC 10/SC 1.
d) ISO/TC 10/SC 1 forwards the documents to the validation team (appointed group of experts).
e) The validation team reviews the application and symbol according to the following areas:
— justification for new symbol;
— design;
— conformity with ISO 81714-1;
— duplication and similarity to existing and registered symbols.
f) The validation team prepares their report and sends the application documents back to
ISO/TC 10/SC 1. Rejected proposals are sent back to the originator with an attached cause of
rejection.
g) If the new symbol request is approved, the originator is notified and the symbol is appointed a
registry number and submitted to ISO Central Secretariat for registration and publication on the
ISO Online browsing platform: https:// www .iso .org/ obp.
h) The approved new symbol is added to the list of symbols to be added to the next revision of this
document.
© ISO 2021 – All rights reserved v

---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 7083:2021(E)
Technical product documentation — Symbols used in
technical product documentation — Proportions and
dimensions
1 Scope
This document specifies the recommended proportions for the symbols used in technical product
documentation. It gives recommended dimensions based on the grid related to the line width to be used.
This document does not apply to symbols used in process plant documentation, which are covered in
ISO 81714­1.
The proportions of the symbols are based on the standard heights of lettering given in ISO 3098-1.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3098­1, Technical product documentation — Lettering — Part 1: General requirements
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 General conditions
The lettering used with the symbols shall be in accordance with the specifications of ISO 3098-1.
On any one drawing the height, line width and type of lettering of the symbols should be equal to those
applied for the dimensioning and other indications on that drawing.
The symbols and their lettering are produced by digital means or may be hand-written (using a rule
for drawing the frames) or executed by other appropriate methods (e.g. stencils, transfers, mechanical
drawing).
5 Dimensions
Recommended dimensions of the symbols with lettering type A are specified in Table 1; dimensions for
those with lettering type B are specified in Table 2.
© ISO 2021 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO/FDIS 7083:2021(E)

Table 1 — Lettering type A
Dimensions in millimetres
Characteristic Recommended dimensions
Height of frame (H) 7 10 14 20 28 40
Height of characters (h) 3,5 5 7 10 14 20
a
Datum target indicator diameter (D) 14 20 28 40 58 80
Line width (d) 0,25 0,35 0,5 0,7 1 1,4
a
See Table 10.
Table 2 — Lettering type B
Dimensions in millimetres
Characteristic Recommended dimensions
Height of frame (H) 5 7 10 14 20 28 40
Height of characters (h) 2,5 3,5 5 7 10 14 20
a
Datum target indicator diameter (D) 10 14 20 28 40 56 80
Line width (d) 0,25 0,35 0,5 0,7 1 1,4 2
a
See Table 10.
The recommended widths of tolerance indicators frame are:
— first compartment, equal to height of frame (H);
— second compartment, to suit the length of the inscription;
— third and subsequent compartments, if required, to suit the width of the reference letter (or letters).
The distances between the vertical strokes of the compartments and the inscriptions shall be at least
twice the line width, with a minimum of 0,7 mm.
6 Proportions
Examples for the proportions of the symbols for use with lettering type B, vertical or inclined, are
shown in Table 3 to Table 50. The values are not part of the symbols.
The configurations are depicted on a grid with a spacing equal to the line width. The design of the
inscribed characters is mostly not shown but shall be the same as in ISO 3098-1 for lettering type B,
vertical or inclined.
For the alternative lettering type A, vertical or inclined, appropriate grids should be used.
The symbols in ISO 128-2:2020 are shown in Table 3.
Table 3 — ISO 128-2:2020 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Dot
1
ISO 128­2
The symbols in ISO 128-3:2020 are shown in Table 4.
2 © ISO 2021 – All rights reserved

---------------------- Page: 7 ----------------------
ISO/FDIS 7083:2021(E)

Table 4 — ISO 128-3:2020 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
First angle projection
2 ISO 128­3
ISO 5456­2
Third angle projection
3 ISO 128­3
ISO 5456­2
Reference arrow
4 ISO 128­3
Letter A shown as an example.
Arc arrow
5 ISO 128­3
Letter X and Y shown as examples.
Symmetry
ISO 128­3
6
ISO 129­1
The symbol is the two vertical lines (shown
applied to a centreline).
30° cuts and section arrows
7 ISO 128­3
Letter A shown as an example.
90° cuts and section arrows
8 ISO 128­3
Letter A shown as an example.
Direction of view
9
ISO 128­3
Cutting plane
10 ISO 128­3
Letter B shown as an example.
Location of detail
11
ISO 128­3
Direct orthographic projection
12
ISO 128­3
Mirrored orthographic projection
13
ISO 128­3
The symbols in ISO 128-15:2013 are shown in Table 5.
© ISO 2021 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO/FDIS 7083:2021(E)

Table 5 — ISO 128-15:2013 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Amidship
14
ISO 128­15
Generic seam
15
ISO 128­15
Segmentation seam
16
ISO 128­15
Small opening section
17
ISO 128­15
Small opening section
18
ISO 128­15
Centre line
19
ISO 128­15
(see ISO 3098­1)
Rounded line
20
ISO 128­15
(see ISO 3098­1)
Frame number
21
ISO 128­15
(see ISO 3098­1)
Moulded base line
22
ISO 128­15
(see ISO 3098­1)
Waterline
23
ISO 128­15
(see ISO 3098­1)
Projection direction (bow direction)
24
ISO 128­15
4 © ISO 2021 – All rights reserved

---------------------- Page: 9 ----------------------
ISO/FDIS 7083:2021(E)

Table 5 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Projection direction (stern direction)
25
ISO 128­15
Swage and groove; front side
26
ISO 128­15
Swage and groove; back side
27
ISO 128­15
Swage and groove; front side
28
ISO 128­15
Swage and groove; back side
29
ISO 128­15
Swage and groove; front side
30
ISO 128­15
Swage and groove; back side
31
ISO 128­15
The symbols in ISO 129-1:2018 are shown in Table 6.
Table 6 — ISO 129-1:2018 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Diameter
32 ISO 129­1
ISO 5261
Radius
33
ISO 129­1
(see ISO 3098­1)
Spherical radius
34
ISO 129­1
(see ISO 3098­1)
Square
35 ISO 129­1
ISO 5261
Spherical diameter
36
ISO 129­1
Repeated spacing
37 ISO 129­1
ISO 6433
Indication of a point
38
ISO 129­1
© ISO 2021 – All rights reserved 5

---------------------- Page: 10 ----------------------
ISO/FDIS 7083:2021(E)

Table 6 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Indication of level
39
ISO 129­1
Out-of-scale
40 ISO 129­1
(see ISO 3098­1) The number 50 is shown as an example of application.
Auxiliary dimension
41 ISO 129­1
(see ISO 3098­1)
The number 50 is shown as an example of application.
Symmetry
ISO 129­1
42
ISO 128­3
The symbol is the two vertical lines (shown applied to a
centreline).
Origin of a cartesian coordinate system
43
ISO 129­1
Separation symbol (point)
44
ISO 129­1
Plus or minus
45 ISO 129­1
ISO 13715
Arc length
46 ISO 129­1
ISO 129­5
Thickness of thin objects
47
ISO 129­1
Depth
48
ISO 129­1
Cylindrical counterbore
49
ISO 129­1
Countersink
50
ISO 129­1
Developed length
51
ISO 129­1
Surface indicator
52
ISO 129­1
Between
53
ISO 129­1
6 © ISO 2021 – All rights reserved

---------------------- Page: 11 ----------------------
ISO/FDIS 7083:2021(E)

Table 6 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Flagnote
ISO 129­1
54
ISO/TS 17863
The flagnote symbol is used with a number placed
inside of it.
Flagnote
ISO 129­1
55
ISO 14405­1
The flagnote symbol is used with a number placed
inside of it.
Flagnote
ISO 129­1
56
The flagnote symbol is used with a number placed
inside of it.
Flagnote
ISO 129­1
57
The flagnote symbol is used with a number placed
inside of it.
Arrowhead, closed and filled
58
ISO 129­1
Arrowhead, closed
59
ISO 129­1
Arrowhead, open
60
ISO 129­1
Arrowhead, open, included angle 90
61
ISO 129­1
Oblique stroke
62
ISO 129­1
Point
63
ISO 129­1
Origin circle
64
ISO 129­1
The symbols in ISO 129-4:2013 are shown in Table 7.
© ISO 2021 – All rights reserved 7

---------------------- Page: 12 ----------------------
ISO/FDIS 7083:2021(E)

Table 7 — ISO 129-4:2013 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Flanged plate
65
ISO 129­4
Flat bar
66
ISO 129­4
Round steel bar
67
ISO 129­4
Steel pipe
68
ISO 129­4
Square steel bar
69
ISO 129­4
Square hollow section
70
ISO 129­4
Half round steel
71
ISO 129­4
Bulb flat
72
or
ISO 129­4
Equal L-section
ISO 129­4
73
ISO 129­5
ISO 5261
Unequal L-section
74
ISO 129­4
T-steel
75
ISO 129­4
Steel channel
ISO 129­4
76
ISO 129­5
ISO 5261
I profile
ISO 129­4
77
ISO 129­5
ISO 5261
Combined flat ball steel
78
ISO 129­4
8 © ISO 2021 – All rights reserved

---------------------- Page: 13 ----------------------
ISO/FDIS 7083:2021(E)

Table 7 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Bracket
79
ISO 129­4
(see ISO 3098­1)
Bracket web
80
ISO 129­4
(see ISO 3098­1)
Web
81
ISO 129­4
(see ISO 3098­1)
Face plate
82
ISO 129­4
(see ISO 3098­1)
Flange
83
ISO 129­4
(see ISO 3098­1)
Tripping bracket
84
ISO 129­4
(see ISO 3098­1)
Shaft system section
85
ISO 129­4
Coaming height
86
ISO 129­4
(see ISO 3098­1)
Manhole
87
ISO 129­4
(see ISO 3098­1)
The symbols in ISO 129-5:2018 are shown in Table 8
Table 8 — ISO 129-5:2018 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Arc length
88 ISO 129­1
ISO 129­5
Equal or unequal leg angle iron
89 ISO 129­5
ISO 5261
I-beam section
90 ISO 129­5
ISO 5261
© ISO 2021 – All rights reserved 9

---------------------- Page: 14 ----------------------
ISO/FDIS 7083:2021(E)

Table 8 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Channel section
91 ISO 129­5
ISO 5261
H-beam section
92 ISO 129­5
ISO 5261
T section
93
ISO 129­5
Flat bar/plate
94
ISO 129­5
Single round-headed flats
95
ISO 129­5
Double round-headed flats
96
ISO 129­5
Unequal round-headed flats
97
ISO 129­5
Chamfered flats
98
ISO 129­5
Diamond section
99
ISO 129­5
Trapezoidal section
100
ISO 129­5
Angle–square section
101
ISO 129­5
Oval tube
102
ISO 129­5
Slot with round end tube
103
ISO 129­5
Right-angled trapezoid tube
104
ISO 129­5
Thin-walled equal leg angle with inner edge
105
ISO 129­5
Scalene channel section
106
ISO 129­5
Channel section with inner edge
107
ISO 129­5
Hat section
108
ISO 129­5
10 © ISO 2021 – All rights reserved

---------------------- Page: 15 ----------------------
ISO/FDIS 7083:2021(E)

Table 8 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Z-section
109 ISO 129­5
ISO 5261
Thin-walled lip Z section
110
ISO 129­5
Thin-walled oblique lip Z section
111
ISO 129­5
Rectangular hollow section/rectangle tube
112
ISO 129­5
P section tube
113
ISO 129­5
The symbols in ISO 286-1:2010 are shown in Table 9.
Table 9 — ISO 286-1:2010 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Standard tolerance grade value
114
ISO 286­1
The symbols in ISO 1101:2017 are shown in Table 10.
Table 10 — ISO 1101:2017 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Straightness
115
ISO 1101
Flatness
116
ISO 1101
Roundness
117
ISO 1101
Cylindricity
118
ISO 1101
Line profile
119
ISO 1101
Suraface profile
120
ISO 1101
Parallelism
121
ISO 1101
© ISO 2021 – All rights reserved 11

---------------------- Page: 16 ----------------------
ISO/FDIS 7083:2021(E)

Table 10 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Perpendicularity
122
ISO 1101
Angularity
123
ISO 1101
Position
124
ISO 1101
Concentricity (for centre points), coaxiality (for
median line)
125
ISO 1101
Symmetry
126
ISO 1101
Circular run-out
127
ISO 1101
Total run-out
128
ISO 1101
Geometrical specification indication with da-
tums section
129
ISO 1101
ISO 5459
Geometrical specification indication without
datum section
130
ISO 1101
Datum feature indicator
131
ISO 1101
Datum target indicator
132
ISO 1101
Theoretically exact dimension (TED)
133
ISO 1101
Minimax (chebyshev) feature
134
ISO 1101
Least squares (Gaussian) feature
135
ISO 1101
Minimum circumscribed feature
136
ISO 1101
12 © ISO 2021 – All rights reserved

---------------------- Page: 17 ----------------------
ISO/FDIS 7083:2021(E)

Table 10 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Tangent feature
137
ISO 1101
Maximum inscribed feature
138
ISO 1101
Derived feature
139
ISO 1101
Projected tolerance zone
140
ISO 1101
Maximum material requirement
141 ISO 1101
ISO 2692
Least material requirement
142 ISO 1101
ISO 2692
Reciprocity requirement
143 ISO 1101
ISO 2692
Free state condition (non-rigid parts)
ISO 1101
144
ISO 10579
ISO 14405­1
Envelope requirement
145 ISO 1101
ISO 14405­1
All around (profile)
146 ISO 1101
ISO 10135
All over (profile)
147 ISO 1101
ISO 10135
Orientation constraint only
148
ISO 1101
Minimax (chebyshev) feature without constraint
149
ISO 1101
(see ISO 3098­1)
Minimax (chebyshev) feature with external mate-
rial constraint
150
(see ISO 3098­1) ISO 1101
© ISO 2021 – All rights reserved 13

---------------------- Page: 18 ----------------------
ISO/FDIS 7083:2021(E)

Table 10 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Minimax (chebyshev) feature with internal mate-
rial constraint
151
(see ISO 3098­1) ISO 1101
Constrained external to the material
152
ISO 1101
(see ISO 3098­1)
Least squares (Gaussian) feature without con-
straint
153
(see ISO 3098­1) ISO 1101
Least squares (Gaussian) feature with external
material constraint
154
(see ISO 3098­1) ISO 1101
Least squares (Gaussian) feature with internal
material constraint
155
(see ISO 3098­1) ISO 1101
Constrained internal to the material
156
ISO 1101
(see ISO 3098­1)
Minimum circumscribed feature
157
ISO 1101
(see ISO 3098­1)
Maximum inscribed feature
158
ISO 1101
(see ISO 3098­1)
Total range of deviations
159
ISO 1101
(see ISO 3098­1)
Peak height
160
ISO 1101
(see ISO 3098­1)
Valley depth
161
ISO 1101
(see ISO 3098­1)
Standard deviation
162
ISO 1101
(see ISO 3098­1)
Contacting feature
163
ISO 1101
(see ISO 3098­1)
Combination specification elements – combined
zone
164
(see ISO 3098­1) ISO 1101
Combination specification elements – separate
zones
165
(see ISO 3098­1) ISO 1101
14 © ISO 2021 – All rights reserved

---------------------- Page: 19 ----------------------
ISO/FDIS 7083:2021(E)

Table 10 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Unequal zone specification elements – specified
tolerance zone offset
166
(see ISO 3098­1) ISO 1101
Unspecified linear tolerance zone offset (offset
zone)
167
(see ISO 3098­1) ISO 1101
Unspecified angular tolerance zone offset (varia-
ble angle)
168
(see ISO 3098­1) ISO 1101
Minor diameter
169
ISO 1101
(see ISO 3098­1)
United feature
170
ISO 1101
(see ISO 3098­1)
Major diameter
171
ISO 1101
(see ISO 3098­1)
Pitch diameter
172
ISO 1101
(see ISO 3098­1)
Any cross-section
173 ISO 1101
(see ISO 3098­1)
ISO 5459
Direction feature indicator
ISO 1101
ISO 14405­1
174
The indicator frame is not part of this symbol and is
only shown to assist with the understanding of the
symbol.
Collection plane indicator
ISO 1101
175
The indicator frame is not part of this symbol and is
only shown to assist with the understanding of the
symbol.
Intersection plane indicator
ISO 1101
ISO 14405­1
176
The indicator frame is not part of this symbol and is
only shown to assist with the understanding of the
symbol.
© ISO 2021 – All rights reserved 15

---------------------- Page: 20 ----------------------
ISO/FDIS 7083:2021(E)

Table 10 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Orientation plane indicator
ISO 1101
177
The indicator frame is not part of this symbol and is
only shown to assist with the understanding of the
symbol.
Between
178 ISO 1101
ISO 14405­1
The symbols in ISO 1302:2002 are shown in Table 11.
Table 11 — ISO 1302:2002 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Surface texture, basic
179
ISO 1302
Surface texture, material removal required
180
ISO 1302
Surface texture, material removal not permitted
181
ISO 1302
Surface texture, basic, complete
182
ISO 1302
Surface texture, all surfaces around a workpiece
outline (circle), example shown on leader line
183
ISO 1302
Surface texture, material removal required,
complete
184
ISO 1302
Surface texture, material removal not permitted,
complete
185
ISO 1302
Lay orientation, parallel
186 ISO 1302
ISO 25178­1
16 © ISO 2021 – All rights reserved

---------------------- Page: 21 ----------------------
ISO/FDIS 7083:2021(E)

Table 11 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Lay orientation, perpendicular
187 ISO 1302
ISO 25178­1
Lay orientation, crossed in oblique directions
188 ISO 1302
ISO 25178­1
Lay orientation, multi-directional
189 ISO 1302
ISO 25178­1
Lay orientation, circular
190 ISO 1302
ISO 25178­1
Lay orientation, radial
191 ISO 1302
ISO 25178­1
Lay orientation, particulate
192 ISO 1302
ISO 25178­1
The symbols in ISO 2162-1:1993 are shown in Table 12.
Table 12 — ISO 2162-1:1993 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Right hand
193
ISO 2162­1
(see ISO 3098­1)
Left hand
194
ISO 2162­1
(see ISO 3098­1)
The symbols in ISO 2203:1973 are shown in Table 13.
Table 13 — ISO 2203:1973 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Helical to the right
195
ISO 2203
Helical to the left
196
ISO 2203
The symbols in ISO 2692:2014 are shown in Table 14.
© ISO 2021 – All rights reserved 17

---------------------- Page: 22 ----------------------
ISO/FDIS 7083:2021(E)

Table 14 — ISO 2692:2014 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Reciprocity requirement
197 ISO 2692
ISO 1101
Maximum material requirement
198 ISO 2692
ISO 1101
Least material requirement
199 ISO 2692
ISO 1101
The symbols in ISO 3040:2016 are shown in Table 15.
Table 15 — ISO 3040:2016 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Cone
200
ISO 3040
The symbols in ISO 3766:2003 are shown in Table 16.
Table 16 — ISO 3766:2003 symbols
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Reinforcement without prestressing:
views: general representation of bar
201
ISO 3766
Reinforcement without prestressing:
views: bent reinforcing bar, representation
202
as a polygonal continuous line
ISO 3766
Reinforcement without prestressing:
views: bent reinforcing bar, representation
as a continuous line made up of straight
203
lines and arcs
ISO 3766
Reinforcement without prestressing:
views: bundle of bars
204
ISO 3766
Reinforcement without prestressing:
section of bar: section of single reinforce-
205
ment bar
ISO 3766
18 © ISO 2021 – All rights reserved

---------------------- Page: 23 ----------------------
ISO/FDIS 7083:2021(E)

Table 16 (continued)
ISO
Symbol name or description
No. reg. Symbol
Standards symbol used in
no.
Reinforcement without prestressing: sec-
tion of bar: bundle of two reinforcing bars
206
ISO 3766
Reinforcement without prestressing: sec-
tion of bar: bundle of three reinforcing bars
207
ISO 3766
Reinforcement without prestressing: bar
with hook anchoring: elevation of bar ter-
208
minating in a 90° bend
ISO 3766
Reinforcement without prestressing: bar
with hook anchoring: elevation of bar ter-
209
minating in a bend between 90° and 180°
ISO 3766
Reinforcement without prestressing: bar
with hook anchoring: elevation of bar ter-
210
minating in a 180° bend
ISO 3766
Reinforcement without prestressing:
straight bars lying in a row or a plane to
211
indicate the ends of the bars
ISO 3766
Reinforcement without prestressing: end
anchorage with plates: elevation or plan
212
view
ISO 3766
Reinforcement without prestressing: end
anchorage with plates: section or end view
213
ISO 3766
Reinforcement without prestressing: bar
bent at right angle way from viewer
214
ISO 3766
Reinforcement without prestressing: bar
bent at right angle way towards viewer
215
ISO 3766
Reinforcement without prestressing:
overlapping stack of reinforcement bars:
without marking bar ends by a slash or
216
bar marks
ISO 3766
Reinforcement without prestressi
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 7083
ISO/TC 10/SC 1
Documentation technique de
Secrétariat: BSI
produits — Symboles utilisés dans la
Début de vote:
2021-01-26 documentation technique de produits
— Proportions et dimensions
Vote clos le:
2021-03-23
Technical product documentation — Symbols used in technical
product documentation — Proportions and dimensions
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 7083:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 7083:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 7083:2021(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Conditions générales . 1
5 Dimensions . 1
6 Proportions . 2
Bibliographie .80
Index des noms de symbole .83
Index par document .105
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 7083:2021(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO, participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ patents).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ foreword .html.
Le présent document a été élaboré par le comité technique ISO/TC 10, Documentation technique de
produits, Sous-comité SC 1, Conventions de base.
Cette deuxième édition annule et remplace la première édition (ISO 7083:1983), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— Ajout de symboles pour les normes relevant des TC 10 et TC 213.
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l'adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 7083:2021(F)

Introduction
Le présent document est une collection de tous les symboles actuellement utilisés dans la documentation
technique de produits, majoritairement créés dans les ISO/TC 10 et ISO/TC 213. Les symboles sont
indexés aux normes individuelles dans lesquelles ils ont été créés et mis en œuvre. La validation de
l'ISO/TC 10/SC 1 assure l’harmonisation des symboles.
Lors du développement de nouveaux symboles à utiliser sur des dessins techniques, les nouveaux
symboles sont soumis à l'ISO/TC 10 pour examen. L'ISO/TC 10 confirmera qu’il n'y a pas de duplication
de symbole avec une signification différente et ajoutera le nouveau symbole au présent document une
fois que la norme d’origine a été approuvée et publiée.
Le paragraphe suivant est une description du processus utilisé pour l’incorporation d’un nouveau
symbole :
a) remplir le formulaire de demande de nouveau symbole.
b) joindre un fichier graphique du symbole en respectant les formats graphiques acceptés dans le
formulaire.
c) envoyer la demande et le fichier graphique à l'ISO/TC 10/SC 1.
d) l'ISO/TC 10/SC 1 transmet les documents à l’équipe de validation (groupe désigné d’experts).
e) l’équipe de validation examine la demande et le symbole selon les critères suivants :
— justification du nouveau symbole ;
— conception ;
— conformité à l’ISO 81714-1 ;
— duplication et similarité à des symboles existants et enregistrés.
f) l’équipe de validation prépare son rapport et renvoie les documents de demande à l'ISO/TC 10/SC 1.
Les propositions refusées sont renvoyées à leur auteur avec la cause du refus jointe.
g) si une demande de nouveau symbole est approuvée, l’auteur en est notifié et le symbole reçoit un
numéro d'enregistrement et est soumis au Secrétariat central de l’ISO pour enregistrement et
publication sur ISO/OBP: https:// www .iso .org/ obp.
h) le nouveau symbole approuvé est ajouté à la liste des symboles à ajouter dans la révision suivante
du présent document.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 7083:2021(F)
Documentation technique de produits — Symboles
utilisés dans la documentation technique de produits —
Proportions et dimensions
1 Domaine d’application
Le présent document spécifie les proportions recommandées pour les symboles utilisés dans la
documentation technique de produits. Il donne des dimensions recommandées en fonction de la grille
liée à la largeur de trait à utiliser.
Le présent document ne s’applique pas aux symboles utilisés dans la documentation des installations
de procédé qui sont couverts dans l’ISO 81714-1.
Les proportions des symboles sont basées sur les hauteurs standard d’écriture données dans
l’ISO 3098-l.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 3098-1, Documentation technique de produits — Écriture — Partie 1: Exigences générales
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultableaus aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Conditions générales
L’écriture utilisée avec les symboles doit être conforme aux spécifications de l’ISO 3088-1.
Il est recommandé que sur un dessin quelconque, la hauteur, la largeur de trait et le type d’écriture avec
les symboles soient égaux à ceux appliqués pour le dimensionnement et d’autres indications sur ce dessin.
Les symboles et leur écriture sont produits par des moyens numériques ou peuvent être manuscrits (en
utilisant une règle pour dessiner les cadres) ou exécutés au moyen d’autres méthodes appropriées (par
exemple, pochoirs, transferts, dessin mécanique).
5 Dimensions
Les dimensions recommandées des symboles avec une écriture de type A sont spécifiées dans le
Tableau 1, celles à utiliser avec l’écriture de type B dans le Tableau 2.
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 1 — Écriture de type A
Dimensions en millimètres
Caractéristique Dimensions recommandées
a
Hauteur du cadre (H) 7 10 14 20 28 40
Hauteur des caractères (h) 3,5 5 7 10 14 20
a
Diamètre de l'indicateur de référence partielle (D) 14 20 28 40 58 80
Largeur de trait (d) 0,25 0,35 0,5 0,7 1 1,4
a Voir Tableau 10.
Tableau 2 — Écriture de type B
Dimensions en millimètres
Caractéristique Dimensions recommandées
Hauteur du cadre (H) 5 7 10 14 20 28 40
Hauteur des caractères (h) 2,5 3,5 5 7 10 14 20
a
Diamètre de l'indicateur de référence partielle (D) 10 14 20 28 40 56 80
Largeur de trait (d) 0,25 0,35 0,5 0,7 1 1,4 2
a Voir Tableau 10.
Les largeurs recommandées du cadre des indicateurs de tolérance sont :
— pour la première case, égales à la hauteur du cadre (H) ;
— pour la deuxième case, à adapter à la longueur de l'inscription ;
— pour la troisième case et les cases suivantes, si nécessaire, à adapter à la largeur de la lettre (ou des
lettres) de référence.
Les distances entre les traits verticaux des cases et les inscriptions doivent être au moins du double de
la largeur de trait, avec un minimum de 0,7 mm.
6 Proportions
Des exemples de proportions des symboles à utiliser avec une écriture de type B, verticale ou inclinée,
figurent dans les 0 à 0. Les valeurs ne font pas partie des symboles.
Les configurations sont décrites sur une grille avec un espacement égal à la largeur de trait. La
conception des caractères inscrits n'est généralement pas montrée, mais doit être la même que dans
l'ISO 3098-1 pour une écriture de type B, verticale ou inclinée.
Pour l'écriture de type A alternative, verticale ou inclinée, il convient que des grilles appropriées soient
utilisées.
Les symboles de l'ISO 128-2:2020 figurent dans le Tableau 3.
Tableau 3 — Symboles de l'ISO 128-2:2020
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Point
1
ISO 128-2
The symboles in ISO 128-3:2020 are shown in Tableau 4.
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 4 — Symboles de l'ISO 128-3:2020
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Méthode de projection du premier dièdre
2 ISO 128-3
ISO 5456-2
Méthode de projection du troisième dièdre
3 ISO 128-3
ISO 5456-2
Repère fléché
4 ISO 128-3
Lettre A représentée comme exemple.
Arc fléché
5 ISO 128-3
Lettre X et Y représentées comme exemple.
Symétrie
ISO 128-3
6
ISO 129-1
Le symbole est composé de deux traits verticaux
(représentés appliqués à une ligne centrale)
Coupes et sections fléchées à 30°
7 ISO 128-3
Lettre A représentée comme exemple
Coupes et sections fléchées à 90°
8 ISO 128-3
Lettre A représentée comme exemple.
Direction de vue
9
ISO 128-3
Plan de coupe
10 ISO 128-3
Lettre B représentée comme exemple.
Emplacement de détail
11
ISO 128-3
Projection orthographique directe
12
ISO 128-3
Projection orthographique en miroir
13
ISO 128-3
Les symboles de l'ISO 128-15:2013 figurent dans le Tableau 5.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 5 — Symboles de l'ISO 128-15:2013
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Milieu de navire
14
ISO 128-15
Raccord générique
15
ISO 128-15
Raccord à segmentation
16
ISO 128-15
Section à faible ouverture
17
ISO 128-15
Section à faible ouverture
18
ISO 128-15
Ligne centrale
19
ISO 128-15
(voir l'ISO 3098-1)
Ligne arrondie
20
ISO 128-15
(voir l'ISO 3098-1)
Numéro de bâti
21
ISO 128-15
(voir l'ISO 3098-1)
Ligne d'eau zéro hors membres
22
ISO 128-15
(voir l'ISO 3098-1)
Ligne de flottaison
23
ISO 128-15
(voir l'ISO 3098-1)
Direction de projection
(direction de la proue)
24
ISO 128-15
4 © ISO 2021 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 5 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Direction de projection
(direction de la poupe)
25
ISO 128-15
Étampe et rainure ; côté avant
26
ISO 128-15
Étampe et rainure ; côté arrière
27
ISO 128-15
Étampe et rainure ; côté avant
28
ISO 128-15
Étampe et rainure ; côté arrière
29
ISO 128-15
Étampe et rainure ; côté avant
30
ISO 128-15
Étampe et rainure ; côté arrière
31
ISO 128-15
Les symboles de l'ISO 129-1:2018 figurent dans le Tableau 6.
Tableau 6 — Symboles de l'ISO 129-1:2018
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Diamètre
32 ISO 129-1
ISO 5261
Rayon
33
ISO 129-1
(voir l'ISO 3098-1)
Rayon d'une sphère
34
ISO 129-1
(voir l'ISO 3098-1)
Carré
35 ISO 129-1
ISO 5261
Diamètre d'une sphère
36
ISO 129-1
Intervalle répétitif
37 ISO 129-1
ISO 6433
Indication d'un point
38
ISO 129-1
© ISO 2021 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 6 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Indication de niveau
39
ISO 129-1
Hors échelle
ISO 129-1
40
Le numéro 50 est représenté comme exemple d'appli-
(voir l'ISO 3098-1)
cation.
Auxiliary dimension
ISO 129-1
41
Le numéro 50 est représenté comme exemple d'appli-
(voir l'ISO 3098-1)
cation.
Symétrie
ISO 129-1
42
ISO 128-3
Le symbole est composé de deux traits verticaux
(représentés appliqués à une ligne centrale).
Origine d'un système de coordonnées cartésien
43
ISO 129-1
Symbole de séparation (point)
44
ISO 129-1
Plus ou moins
45 ISO 129-1
ISO 13715
Longueur d'un arc
46 ISO 129-1
ISO 129-5
Épaisseur d'objets minces
47
ISO 129-1
Profondeur
48
ISO 129-1
Dégagement cylindrique
49
ISO 129-1
Fraisure
50
ISO 129-1
Longueur développée
51
ISO 129-1
Indicateur de surface
52
ISO 129-1
6 © ISO 2021 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 6 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Entre
53
ISO 129-1
Flagnote
ISO 129-1
54
ISO/TS 17863
Le symbole flagnote est utilisé avec un numéro à l'inté-
rieur t.
Flagnote
ISO 129-1
55
ISO 14405-1
Le symbole flagnote est utilisé avec un numéro à
l'intérieur.
Flagnote
ISO 129-1
56
Le symbole flagnote est utilisé avec un numéro à
l'intérieur.
Flagnote
ISO 129-1
57
Le symbole flagnote est utilisé avec un numéro à
l'intérieur.
Flèche, fermée et noircie
58
ISO 129-1
Flèche, fermée
59
ISO 129-1
Flèche, ouverte
60
ISO 129-1
Flèche, ouverte, angle inclus de 90°
61
ISO 129-1
Trait oblique
62
ISO 129-1
Point
63
ISO 129-1
Cercle d'origine
64
ISO 129-1
Les symboles de l'ISO 129-4:2013 figurent dans le Tableau 7.
© ISO 2021 – Tous droits réservés 7

---------------------- Page: 12 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 7 — Symboles de l'ISO 129-4:2013
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Tôle à bord tombé
65
ISO 129-4
Fer plat
66
ISO 129-4
Barre ronde en acier
67
ISO 129-4
Tuyau en acier
68
ISO 129-4
Barre carrée en acier
69
ISO 129-4
Profilé carré creux
70
ISO 129-4
Fer demi-rond
71
ISO 129-4
Plat à boudin
72
or
ISO 129-4
Cornière à ailes égales
ISO 129-4
73
ISO 129-5
ISO 5261
Cornière à ailes inégales
74
ISO 129-4
Fer en T
75
ISO 129-4
Fer en U
ISO 129-4
76
ISO 129-5
ISO 5261
Profilé en I
ISO 129-4
77
ISO 129-5
ISO 5261
Fer plat terminé par une boule
78
ISO 129-4
8 © ISO 2021 – Tous droits réservés

---------------------- Page: 13 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 7 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Gousset
79
ISO 129-4
(voir l'ISO 3098-1)
Âme de gousset
80
ISO 129-4
(voir l'ISO 3098-1)
Âme
81
ISO 129-4
(voir l'ISO 3098-1)
Bandeau
82
ISO 129-4
(voir l'ISO 3098-1)
Bord tombé
83
ISO 129-4
(voir l'ISO 3098-1)
Gousset de contreventement
84
ISO 129-4
(voir l'ISO 3098-1)
Section du tube d'étambot
85
ISO 129-4
Hauteur d'hiloire
86
ISO 129-4
(voir l'ISO 3098-1)
Trou d'homme
87
ISO 129-4
(voir l'ISO 3098-1)
Les symboles de l'ISO 129-5:2018 figurent dans le Tableau 8
Tableau 8 — Symboles de l'ISO 129-5:2018
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Longueur d'un arc
88 ISO 129-1
ISO 129-5
Équerre à ailes égales ou inégales
89 ISO 129-5
ISO 5261
Poutre en I
90 ISO 129-5
ISO 5261
© ISO 2021 – Tous droits réservés 9

---------------------- Page: 14 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 8 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Profilé en U
91 ISO 129-5
ISO 5261
Poutre en H
92 ISO 129-5
ISO 5261
Profilé en T
93
ISO 129-5
Barre/tôle plate
94
ISO 129-5
Plats à simple tête ronde
95
ISO 129-5
Plats à double tête ronde
96
ISO 129-5
Plats à têtes rondes inégales
97
ISO 129-5
Plats chanfreinés
98
ISO 129-5
Section en losange
99
ISO 129-5
Section trapézoïdale
100
ISO 129-5
Section en angle droit
101
ISO 129-5
Tube ovale
102
ISO 129-5
Tube à extrémité arrondie avec fente
103
ISO 129-5
Tube trapézoïdal en équerre
104
ISO 129-5
Angle aux côté égaux à paroi mince avec arête
intérieure
105
ISO 129-5
Profilé en U scalène
106
ISO 129-5
Profilé en U avec arête intérieure
107
ISO 129-5
10 © ISO 2021 – Tous droits réservés

---------------------- Page: 15 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 8 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Profilé chapeau
108
ISO 129-5
Profilé en Z
109 ISO 129-5
ISO 5261
Profilé en Z à lèvres à paroi mince
110
ISO 129-5
Profilé en Z à lèvres obliques à paroi mince
111
ISO 129-5
Profilé rectangulaire creux/Tube rectangulaire
112
ISO 129-5
Tube profilé en P
113
ISO 129-5
Les symboles de l'ISO 286-1:2010 figurent dans le. Tableau 9.
Tableau 9 — Symboles de l'ISO 286-1:2010
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Valeur du degré de tolérance normalisé
114
ISO 286-1
Les symboles de l'ISO 1101:2017 figurent dans le Tableau 10.
Tableau 10 — Symboles de l'ISO 1101:2017
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Rectitude
115
ISO 1101
Planéité
116
ISO 1101
Circularité
117
ISO 1101
Cylindricité
118
ISO 1101
Profil d'une ligne
119
ISO 1101
Profil d'une surface
120
ISO 1101
© ISO 2021 – Tous droits réservés 11

---------------------- Page: 16 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 10 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Parallélisme
121
ISO 1101
Perpendicularité
122
ISO 1101
Inclinaison
123
ISO 1101
Localisation
124
ISO 1101
Concentricité (pour des centres), coaxialité (pour
des axes)
125
ISO 1101
Symmétrie
126
ISO 1101
Battement circulaire
127
ISO 1101
Battement total
128
ISO 1101
Indication de spécification géométrique avec sec-
tion « Références spécifiées »
129
ISO 1101
ISO 5459
Indication de spécification géométrique sans sec-
tion « Références spécifiées »
130
ISO 1101
Indication d'élément de référence
131
ISO 1101
Indicateur de référence partielle
132
ISO 1101
Dimension théorique exacte (TED)
133
ISO 1101
Élément minimax (Tchebychev)
134
ISO 1101
Élément des moindres carrés (gaussien)
135
ISO 1101
Élément minimal circonscrit
136
ISO 1101
12 © ISO 2021 – Tous droits réservés

---------------------- Page: 17 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 10 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Élément tangent
137
ISO 1101
Élément maximal inscrit
138
ISO 1101
Élément dérivé
139
ISO 1101
Zone de tolérance projetée
140
ISO 1101
Exigence du maximum de matière
141 ISO 1101
ISO 2692
Exigence du minimum de matière
142 ISO 1101
ISO 2692
Exigence de réciprocité
143 ISO 1101
ISO 2692
Condition à l’état libre (parties non rigides)
ISO 1101
144
ISO 10579
ISO 14405-1
Exigence d’enveloppe
145 ISO 1101
ISO 14405-1
Tout autour (profil)
146 ISO 1101
ISO 10135
Sur toute la pièce (profil)
147 ISO 1101
ISO 10135
Contrainte d'orientation uniquement
148
ISO 1101
Élément minimax (Tchebychev) sans contrainte
149
ISO 1101
(voir l'ISO 3098-1)
Élément minimax (Tchebychev) avec une
contrainte extérieure matière
150
(voir l'ISO 3098-1)
ISO 1101
© ISO 2021 – Tous droits réservés 13

---------------------- Page: 18 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 10 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Élément minimax (Tchebychev) avec une
contrainte intérieure matière
151
(voir l'ISO 3098-1)
ISO 1101
Contrainte « extérieur matière »
152
ISO 1101
(voir l'ISO 3098-1)
Élément des moindres carrés (gaussien) sans
contrainte
153
(voir l'ISO 3098-1)
ISO 1101
Élément des moindres carrés (gaussien) avec une
contrainte extérieure matière
154
(voir l'ISO 3098-1)
ISO 1101
Élément des moindres carrés (gaussien) avec une
contrainte extérieure matière
155
(voir l'ISO 3098-1)
ISO 1101
Contrainte « intérieur matière »
156
ISO 1101
(voir l'ISO 3098-1)
Élément minimal circonscrit
157
ISO 1101
(voir l'ISO 3098-1)
Élément maximal inscrit
158
ISO 1101
(voir l'ISO 3098-1)
Étendue totale des écarts
159
ISO 1101
(voir l'ISO 3098-1)
Hauteur de pic
160
ISO 1101
(voir l'ISO 3098-1)
Profondeur du creux
161
ISO 1101
(voir l'ISO 3098-1)
Écart-type
162
ISO 1101
(voir l'ISO 3098-1)
Élément de contact
163
ISO 1101
(voir l'ISO 3098-1)
Élément de spécification de combinaison – Zone
combinée
164
(voir l'ISO 3098-1)
ISO 1101
Élément de spécification de combinaison – Zones
séparées
165
(voir l'ISO 3098-1)
ISO 1101
14 © ISO 2021 – Tous droits réservés

---------------------- Page: 19 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 10 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Élément de spécification de zones inégales – Offset
spécifié de la zone de tolérance
166
(voir l'ISO 3098-1)
ISO 1101
Offset non spécifié de la zone de tolérance (« Zone
offset »)
167
(voir l'ISO 3098-1)
ISO 1101
Offset non spécifié de la zone de tolérance angu-
laire (« Variable angle »)
168
(voir l'ISO 3098-1)
ISO 1101
Diamètre intérieur
169
ISO 1101
(voir l'ISO 3098-1)
Élément unifié
170
ISO 1101
(voir l'ISO 3098-1)
Diamètre extérieur
171
ISO 1101
(voir l'ISO 3098-1)
Diamètre primitif
172
ISO 1101
(voir l'ISO 3098-1)
Section droite quelconque
173 ISO 1101
(voir l'ISO 3098-1)
ISO 5459
Indicateur d'élément de direction
ISO 1101
ISO 14405-1
174
Le cadre de l'indicateur ne fait pas partie de ce sym-
bole, et n'est représenté que pour aider à la compré-
hension du symbole.
Indicateur de plan de collection
ISO 1101
175
Le cadre de l'indicateur ne fait pas partie de ce sym-
bole, et n'est représenté que pour aider à la compré-
hension du symbole.
Indicateur de plan d’intersection
ISO 1101
ISO 14405-1
176
The indicator frame is not part of this symbole and
is only shown to assist with the understanding of the
symbole.
© ISO 2021 – Tous droits réservés 15

---------------------- Page: 20 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 10 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Indicateur de plan d’orientation
ISO 1101
177
Le cadre de l'indicateur ne fait pas partie de ce sym-
bole, et n'est représenté que pour aider à la compré-
hension du symbole.
Entre
178 ISO 1101
ISO 14405-1
Les symboles de l'ISO 1302:2012 figurent dans le Tableau 11.
Tableau 11 — Symboles de l'ISO 1302:2002
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
État de surface, de base
179
ISO 1302
État de surface, enlèvement de matière exigé
180
ISO 1302
État de surface, enlèvement de matière interdit
181
ISO 1302
État de surface, de base
182
ISO 1302
État de surface, enlèvement de matière exigé
183
ISO 1302
État de surface, enlèvement de matière interdit
184
ISO 1302
16 © ISO 2021 – Tous droits réservés

---------------------- Page: 21 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 11 (suite)
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
État de surface, de base
185
ISO 1302
État de surface, enlèvement de matière exigé
186 ISO 1302
ISO 25178-1
État de surface, enlèvement de matière interdit
187 ISO 1302
ISO 25178-1
État de surface, de base
188 ISO 1302
ISO 25178-1
État de surface, enlèvement de matière exigé
189 ISO 1302
ISO 25178-1
État de surface, enlèvement de matière interdit
190 ISO 1302
ISO 25178-1
Orientation des stries, radiales
191 ISO 1302
ISO 25178-1
Orientation des stries, particulières
192 ISO 1302
ISO 25178-1
Les symboles de l'ISO 2162-1:1993 figurent dans le Tableau 12.
Tableau 12 — Symboles de l'ISO 2162-1:1993
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
À droite
193
ISO 2162-1
(voir l’ISO 3098-1)
À gauche
194
ISO 2162-1
(voir l’ISO 3098-1)
Les symboles de l'ISO 2203:1973 figurent dans le Tableau 13.
© ISO 2021 – Tous droits réservés 17

---------------------- Page: 22 ----------------------
ISO/FDIS 7083:2021(F)

Tableau 13 — Symboles de l'ISO 2203:1973
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
Hélicoïdale à droite
195
ISO 2203
Hélicoïdale à gauche
196
ISO 2203
Les symboles de l'ISO 2692:2014 figurent dans le Tableau 14.
Tableau 14 — Symboles de l'ISO 2692:2014
ISO
Nom ou description du symbole
No. reg. Symbole
Normes dans lesquelles le symbole est utilisé
no.
E
...
