ISO 15870:2000

Powered industrial trucks — Safety signs and hazard pictorials — General principles

This International Standard establishes general principles for the design and application of safety signs and hazard pictorials permanently affixed to all types of industrial truck including those defined in ISO 5053. This International Standard outlines safety sign objectives, describes the basic safety sign formats and colours, and provides guidance on developing the various panels that together constitute a safety sign.

Chariots de manutention automoteurs — Signaux de sécurité et de danger — Principes généraux

La présente Norme internationale établit les principes généraux relatifs à la conception et à l'application des signaux de sécurité et de danger fixés à demeure sur tous les types de chariot de manutention automoteur y compris ceux définis dans l'ISO 5053. La présente Norme internationale donne un aperçu des objectifs des signaux de sécurité, en décrit les formats de base, prescrit les couleurs à utiliser et fournit des recommandations relatives à la mise au point des différentes zones qui, ensemble, constituent un signal de sécurité.

General Information

• Status: Published
• Publication Date: 01-Nov-2000
• ICS: 01.080.20 - Graphical symbols for use on specific equipment
• ICS: 53.060 - Industrial trucks
• Technical Committee: ISO/TC 110/SC 2 - Safety of powered industrial trucks
• Drafting Committee: ISO/TC 110/SC 2 - Safety of powered industrial trucks
• Current Stage: 9093 - International Standard confirmed

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 15870
First edition
2000-11-01
Powered industrial trucks — Safety signs
and hazard pictorials — General principles
Chariots de manutention automoteurs — Signaux de sécurité et de
danger — Principes généraux
Reference number
ISO 15870:2000(E)
©
ISO 2000

---------------------- Page: 1 ----------------------
ISO 15870:2000(E)

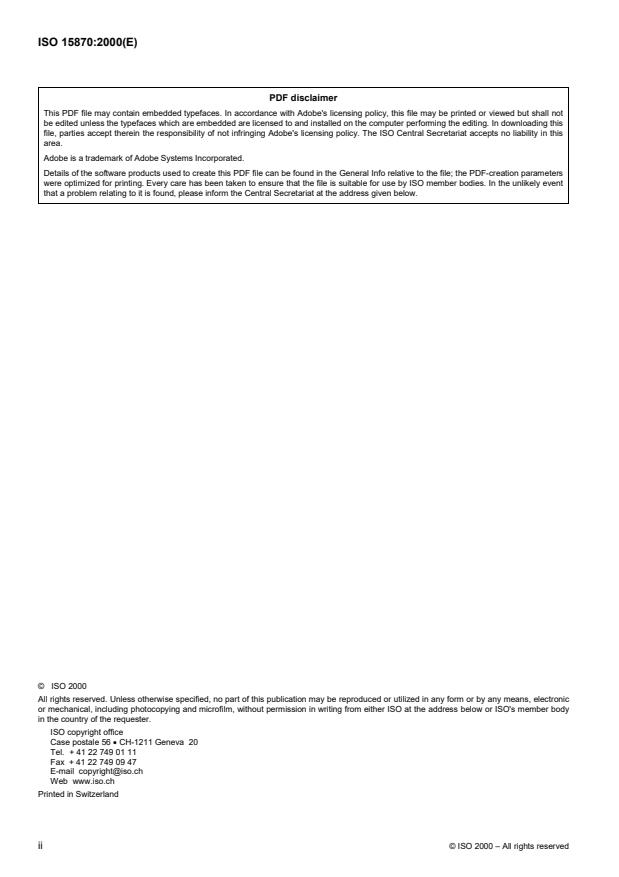

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2000
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Printed in Switzerland
ii © ISO 2000 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 15870:2000(E)
Contents Page
Foreword.iv
1 Scope .1
2 Normative reference .1
3 Objectives of safety signs .1
4 Formats for safety signs .2
4.1 General.2
4.2 Two-panel safety signs: signal panel, message panel .2
4.3 Three-panel safety signs: signal panel, pictorial panel, message panel.3
4.4 Two-panel safety signs: pictorial panel, message panel .4
4.5 Two-panel safety signs: two pictorial panels .5
5 Signal panel.5
6 Pictorial panels .6
7 Message panel .7
8 Languages, translations and multi-language safety signs .7
9 Colours of safety signs .9
9.1 Colours of signal panel .9
9.2 Colours of pictorial panel .10
9.3 Colours of message panel .10
9.4 Colour of border.10
9.5 Colour of panel separation lines.10
10 Dimensions.10
11 Principles and guidelines for graphical design of hazard pictorials.13
12 Hazard description pictorials .13
13 Hazard avoidance pictorials .14
14 Examples of safety signs.14
14.1 Examples of safety signs with text .14
14.2 Examples of safety signs without text .14
Annex A (informative) Principles and guidelines for graphical design of hazard pictorials.15
Annex B (informative) Hazard description pictorials.29
Annex C (informative) Hazard avoidance pictorials .30
Annex D (informative) Examples of safety signs without text.32
Annex E (informative) Sizes of graphic symbols and text .33
Bibliography.34
© ISO 2000 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 15870:2000(E)

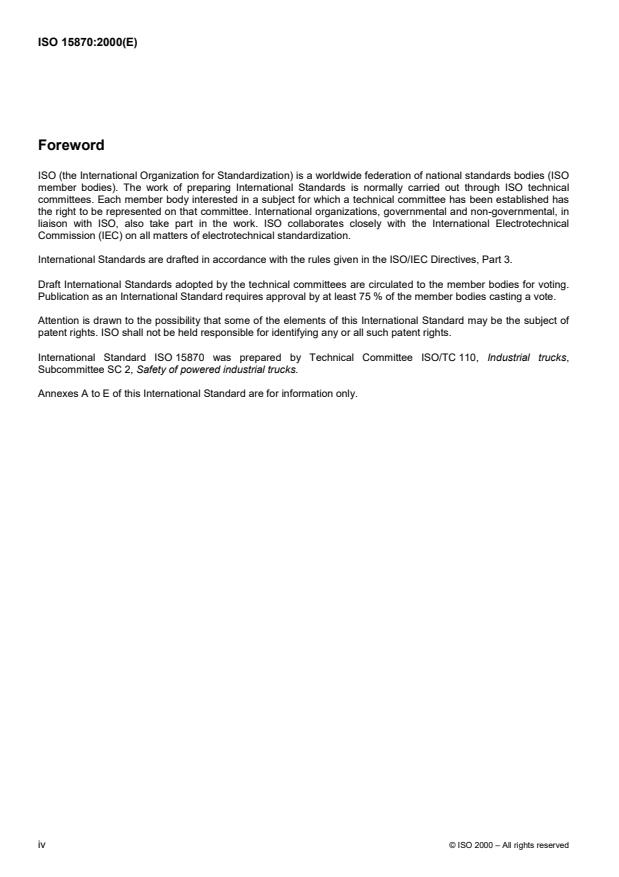

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 15870 was prepared by Technical Committee ISO/TC 110, Industrial trucks,
Subcommittee SC 2, Safety of powered industrial trucks.
Annexes A to E of this International Standard are for information only.
iv © ISO 2000 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 15870:2000(E)
Powered industrial trucks — Safety signs and hazard pictorials —
General principles
1 Scope
This International Standard establishes general principles for the design and application of safety signs and hazard
pictorials permanently affixed to all types of industrial truck including those defined in ISO 5053. This International
Standard outlines safety sign objectives, describes the basic safety sign formats and colours, and provides
guidance on developing the various panels that together constitute a safety sign.
2 Normative reference
The following normative document contains provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent edition of the normative document indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 5053:1987, Powered industrial trucks — Terminology.
3 Objectives of safety signs
3.1 The objectives of a safety sign are
� to alert persons to an existing or potential hazard,
� to identify the hazard,
� to describe the nature of the hazard,
� to explain the consequences of potential injury from the hazard, and
� to instruct persons about how to avoid the hazard.
3.2 In achieving these objectives, a safety sign
� should be distinctive on the equipment,
� should be in a clearly visible location,
� should be protected to the greatest extent practicable from damage and obliteration, and
� should have a reasonably long life expectancy.
3.3 Safety signs and hazard pictorials shall be located on the machine or in the operating service instruction
manuals, as appropriate. Safety signs and hazard pictorials located on the machine shall be located near the
location of the hazard or the control area to prevent the hazard.
© ISO 2000 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 15870:2000(E)
3.4 Care shall be taken to prevent excessive need/use of safety signs and hazard pictorials on the machine,
because overuse can reduce their effectiveness.
NOTE Experience has indicated that the effectiveness of safety signs and hazard pictorials is reduced when they begin to
exceed approximately seven in number, particularly if they are in close proximity to one another.
3.5 Safety signs and hazard pictorials can be used in operator and service instruction manuals to highlight areas
requiring special care. Their use in manuals is not subject to the requirement in 3.4.
4 Formats for safety signs
4.1 General
A safety sign is composed of a border surrounding two or more rectangular panels that convey information about
hazards associated with the operation of a product.
There are four standard formats for safety signs:
� two-panel safety sign: signal panel, message panel (see 4.2);
� three-panel safety sign: signal panel, pictorial panel, message panel (see 4.3);
� two-panel safety sign: pictorial panel, message panel (see 4.4);
� two-panel safety sign: two pictorial panels (see 4.5).
Variations on these standard formats may be appropriate for some situations.
A vertical configuration is usually preferred, although a horizontal configuration is acceptable. The final choice of
safety sign format and configuration should be determined by whichever alternative is judged to communicate most
effectively, by the geographical and language areas where the product will be marketed, by legal requirements, and
by the space available for the safety sign.
4.2 Two-panel safety signs: signal panel, message panel
The signal panel contains the safety alert symbol and one of the three signal words (CAUTION, WARNING,
DANGER). The message panel contains a text message that describes the hazard, explains the consequences of
exposure to the hazard, and instructs how to avoid the hazard. See Figure 1.
Key
1 Signal panel
2 Message panel
Figure 1 — Two-panel safety sign: signal panel, message panel (vertical configuration)
2 © ISO 2000 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 15870:2000(E)
4.3 Three-panel safety signs: signal panel, pictorial panel, message panel
The signal panel contains the safety alert symbol and one of the three signal words. The pictorial panel contains a
hazard description pictorial or, in some cases, a combined hazard description and hazard avoidance pictorial. The
message panel contains a text message that describes the hazard, explains the consequences of exposure to the
hazard, and instructs how to avoid the hazard. See Figure 2.
a) Vertical configuration b) Horizontal configuration
Key
1 Signal panel
2 Hazard description pictorial panel
3 Message panel
Figure 2 — Three-panel safety signs: signal panel, pictorial panel, message panel
© ISO 2000 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 15870:2000(E)
4.4 Two-panel safety signs: pictorial panel, message panel
The pictorial panel contains either a hazard description pictorial enclosed by the safety alert triangle or the safety
alert symbol alone. The message panel contains a text message that describes the hazard, explains the
consequences of exposure to the hazard, and instructs how to avoid the hazard. See Figure 3.
a) Vertical configuration b) Horizontal configuration
Key
1 Pictorial panel with safety alert symbol or with hazard description pictorial enclosed by the safety alert triangle
2 Message panel
Figure 3 — Two-panel safety signs: pictorial panel, message panel
4 © ISO 2000 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 15870:2000(E)
4.5 Two-panel safety signs: two pictorial panels
The first pictorial panel is the hazard description pictorial panel and contains either a hazard description pictorial
enclosed by the safety alert triangle or the safety alert symbol alone. The second pictorial panel is the hazard
avoidance pictorial panel and contains a hazard avoidance pictorial. See Figure 4.
a) Vertical configuration b) Horizontal configuration
Key
1 Pictorial panel with safety alert symbol or with hazard description pictorial enclosed by the safety alert triangle
2 Hazard avoidance pictorial panel
Figure 4 — Two-panel safety signs: two pictorial panels
5 Signal panel
5.1 The signal panel of a safety sign contains the safety alert symbol and one of the three signal words.
5.2 The safety alert symbol for safety signs that contain one of the signal words shall be as shown in Figure 5
and shall be used for safety signs that contain one of the three signal words.
Figure 5 — Safety alert symbol for safety signs that contain a signal word
© ISO 2000 – All rights reserved 5

---------------------- Page: 9 ----------------------
ISO 15870:2000(E)
5.3 Safety signs may be classified according to the relative seriousness of the hazard situation by use of the
signal word.
There are three signal words: DANGER, WARNING, and CAUTION. The signal word alerts viewers to the
existence and relative seriousness of a hazard.
The three signal words are reserved for personal injury hazards. The choice of the signal word is based upon an
estimate of the likelihood of exposure to the hazard and of the probable consequences of exposure to the hazard.
� DANGER: The signal word DANGER indicates an imminently hazardous situation which, if not avoided, will
result in death or serious injury. Safety signs identified by the signal word DANGER should be used sparingly
and only for those situations presenting the most serious hazards.
� WARNING: The signal word WARNING indicates a potentially hazardous situation which, if not avoided, could
result in death or serious injury. Hazards identified by the signal word WARNING present a lesser degree of
risk of injury or death than those identified by the signal word DANGER.
� CAUTION: The signal word CAUTION indicates a potentially hazardous situation which, if not avoided, may
result in minor or moderate injury. CAUTION may also be used to alert against unsafe practices associated
with events that could lead to personal injury.
6 Pictorial panels
6.1 A pictorial panel of a safety sign contains a hazard description pictorial, a hazard avoidance pictorial, or the
safety alert symbol alone.
6.2 There are two basic types of pictorials for use on safety signs: hazard description and hazard avoidance.
� Hazard description pictorial: A hazard description pictorial presents a visual description of the hazard and, in
general, the consequences of not avoiding the hazard.
� Hazard avoidance pictorial: A hazard avoidance pictorial presents visual instructions on how the hazard
should be avoided.
A well-developed hazard description pictorial should clearly identify the hazard and portray the potential
consequences of a failure to follow instructions. A well-developed hazard avoidance pictorial should clearly identify
the actions necessary to avoid interaction of persons with the hazard.
It is possible that both types of pictorial may be combined into a single pictorial, although this generally is quite
difficult. Most often, a hazard description pictorial is used. A hazard avoidance pictorial may be used to supplement
or to replace the text message.
In a few cases, a pictorial may address more than one hazard. In general, however, avoid addressing more than
one hazard by a single pictorial unless the hazards are closely related.
6.3 On two-panel safety signs, the hazard description pictorial shall be enclosed by the safety alert triangle to
identify the sign as a safety sign. The safety alert triangle is shown in Figure 6.
6 © ISO 2000 – All rights reserved

---------------------- Page: 10 ----------------------
ISO 15870:2000(E)
Figure 6 — Safety alert triangle
6.4 If no hazard description pictorial is used inside the safety alert triangle, an exclamation mark is placed within
the triangle to create the outline safety alert symbol shown in Figure 7.
Figure 7 — Outline safety alert symbol
7 Message panel
7.1 The message panel of a safety sign contains a text message that, either alone or in combination with a
pictorial panel, describes the hazard, explains the potential consequences of exposure to the hazard, and instructs
how to avoid the hazard.
7.2 If a hazard description pictorial adequately portrays the hazard and its potential consequences, one or both
of these elements may be deleted from the message panel. If a hazard avoidance pictorial adequately portrays how
to avoid the hazard, that element may be deleted from the message panel. If no pictorial is used, the message
panel shall convey all three elements. When possible, the message should be written in simple sentences not
exceeding a few lines.
8 Languages, translations and multi-language safety signs
8.1 Safety signs that contain a signal word or a text message should be in one of the languages of the country
where the product is to be used. Safety signs without text obviously require no language translation. However,
products that use no-text safety signs require both of the following:
� a special safety sign that instructs the operator to consult the operator's manual for an explanation of the
safety signs applicable to that product (see Figures 8 and 9); and
� appropriate text messages, corresponding to the no-text safety signs, printed in the operator's manual in the
appropriate language.
© ISO 2000 – All rights reserved 7

---------------------- Page: 11 ----------------------
ISO 15870:2000(E)
8.2 Figure 8 shows, as an example, a four-language “Read operator's manual" safety sign in German, French,
English and Dutch. Other language combinations, or a single language, are also permitted, so long as the safety
sign includes the language of the geographical area where the product is to be used.
Figure 8 — Example of four-language “Read operator's manual” safety sign for use on products with
no-text safety signs
8 © ISO 2000 – All rights reserved

---------------------- Page: 12 ----------------------
ISO 15870:2000(E)
8.3 Figure 9 shows the no-text “Read operator's manual safety” sign. This safety sign may be used as an
alternative to a single or multiple language safety sign of the type shown in Figure 8.
Figure 9 — No-text “Read operator's manual” safety sign for use on products with no-text safety signs
9 Colours of safety signs
9.1 Colours of signal panel
The colour of the signal panel depends on the selection of the signal word.
a) The signal panel of DANGER signs shall have a white signal word on a red background. The safety alert
symbol shall have a red exclamation mark on a white background triangle (see Figure 5).
b) The signal panel of WARNING signs shall have a black signal word on an orange background. The safety alert
symbol shall have an orange exclamation mark on a black background triangle (see Figure 5).
c) The signal panel of CAUTION signs shall have a black signal word on a yellow background. The safety alert
symbol shall have a yellow exclamation mark on a black background triangle (see Figure 5).
© ISO 2000 – All rights reserved 9

---------------------- Page: 13 ----------------------
ISO 15870:2000(E)
9.2 Colours of pictorial panel
The colours of the pictorial panel depend on whether the safety sign contains one of the three signal words.
Pictorial panels of safety signs that contain one of the three signal words shall have a black pictorial on a white
background.
Pictorial panels of safety signs that contain the safety alert triangle or the outline safety alert symbol shall have a
black pictorial and triangle on a yellow background.
If prohibition of an activity is indicated by or or the word STOP (see annex A, A.9.1), the prohibition indicator
shall be red.
9.3 Colours of message panel
The colours of the message panel depend on whether the safety sign contains one of the three signal words.
The message panel of safety signs that contain a signal word shall have white letters on a black background or
black letters on a white background.
The message panel of safety signs that do not contain a signal word shall have black letters on a yellow
background or black letters on a white background.
9.4 Colour of border
The colour of the border depends on the selection of the signal word and whether the safety sign contains the
safety alert triangle.
a) The border of DANGER signs shall be red. If necessary to differentiate the safety sign from the colour of the
surface on which it is affixed, an additional outside border of white may be used.
b) The border of WARNING signs shall be orange. If necessary to differentiate the safety sign from the colour of
the surface on which it is affixed, an additional outside border of white or black may be used.
c) The border of CAUTION signs shall be yellow. If necessary to differentiate the safety sign from the colour of
the surface on which it is affixed, an additional outside border of white or black may be used.
d) The border of safety signs that contain the safety alert triangle shall be yellow. If necessary to differentiate the
safety sign from the colour of the surface on which it is affixed, an additional outside border of white or black
may be used.
9.5 Colour of panel separation lines
Any panel separation lines shall be black.
10 Dimensions
10.1 Recommended dimensions in millimetres of safety signs are shown in Figures 10 to 13. Smaller or larger
sizes may be used as required. Proportions may be varied as necessary to provide a sufficiently large signal panel
or to provide adequate space for the message panel to be set in a legible type size.
10.2 Guidance on the size of a graphic symbol and text within the safety sign is given in the informative annex E.
10 © ISO 2000 – All rights reserved

---------------------- Page: 14 ----------------------
ISO 15870:2000(E)
Dimensions in millimetres
Key
1 Signal panel
2 Message panel
a
Border width.
b
Corner radius equals border width.
Figure 10 — Recommended dimensions for two-panel format: signal panel, message panel
(vertical configuration)
Dimensions in millimetres
a) Vertical configuration b) Horizontal configuration
Key
a
1 Signal panel Border width.
b
2 Hazard description pictorial panel Corner radius equals border width.
3 Message panel
Figure 11 — Recommended dimensions for three-panel format: signal panel, pictorial panel,
message panel
© ISO 2000 – All rights reserved 11

---------------------- Page: 15 ----------------------
ISO 15870:2000(E)
Dimensions in millimetres
a) Vertical configuration b) Horizontal configuration
Key
1 Pictorial panel with safety alert symbol or with hazard description pictorial enclosed by the safety alert triangle
2 Message panel
a
Border width.
b
Corner radius equals border width.
Figure 12 — Recommended dimensions for two-panel format: pictorial panel, message panel
12 © ISO 2000 – All rights reserved

---------------------- Page: 16 ----------------------
ISO 15870:2000(E)
Dimensions in millimetres
a) Vertical configuration b) Horizontal configuration
Key
1 Pictorial panel with safety alert symbol or with hazard description pictorial enclosed by the safety alert triangle
2 Hazard avoidance pictorial panel
a
Border width.
b
Corner radius equals border width.
Figure 13 — Recommended dimensions for two-panel format: two pictorial panels
11 Principles and guidelines for graphical design of hazard pictorials
Annex A provides principles and guidelines for good graphical design of hazard pictorials as well as instructions for
drawing the human figure and other pictorial elements. Good consistent visual design is important in order to
convey the meaning of both hazard description and hazard avoidance pictorials.
12 Hazard description pictorials
Annex B presents examples of hazard description pictorials intended for use on safety signs. Alternative hazard
description pictorials may be used as appropriate, and additional hazard description pictorials may need to be
developed.
© ISO 2000 – All rights reserved 13

---------------------- Page: 17 ----------------------
ISO 15870:2000(E)
13 Hazard avoidance pictorials
Annex C presents examples of hazard avoidance pictorials intended for use on safety signs. Alternative hazard
avoidance pictorials may be used as appropriate, and additional hazard avoidance pictorials may need to be
developed.
14 Examples of safety signs
14.1 Examples of safety signs with text
The signal word and text message appropriate to a hazard depend upon a combination of highly variable factors,
including legal precedents. No detailed examples of safety signs with text are presented in this International
Standard. Safety signs with text should be developed as necessary in conformance to the objectives and principles
explained in preceding clauses.
14.2 Examples of safety signs without text
Annex D presents examples of no-text safety signs for a number of hazards. Additional safety signs may need to
be developed for other hazards.
14 © ISO 2000 – All rights reserved

---------------------- Page: 18 ----------------------
ISO 15870:2000(E)
Annex A
(informative)
Principles and guidelines for graphical design of hazard pictorials
A.1 Introduction
This annex provides principles and guidelines for good graphical design of hazard pictorials as well as instructions
for drawing the human figure and other pictorial elements. Good consistent visual design is important to convey the
meaning of both hazard description and hazard avoidance pictorials.
A.2 Guidelines for creating pictorials
Although each safety sign and each safety sign pictorial should be considered on its own terms, a number of
general guidelines for good pictorial design may be articulated.
a) Use representational pictorials rather than abstract symbols.
b) Use a solid graphical representation of human body elements or the full human figure. An outline
representation may be used when depicting a person whose presence is necessary to complete the pictorial
but who is not directly involved with the hazard.
c) When objects, faces or the full human body are shown, use the view (generally front or side) that is most easily
recognized.
d) Use pictorials depicting dramatic action and showing the involvement of the human figure or body elements
with the hazard.
e) Use a simplified graphical representation of the machine elements that create the hazard. Use filled (solid)
graphics of the hazardous machine elements unless these filled areas detract from easy recognition of the
human figure. Use outline graphics of complete machines or of substantial portions of machines to locate
hazardous areas or machine elements in context.
f) Be specific in depicting hazards, especially when the nature or location of the hazard is not readily apparent.
Be generic in depicting hazards and hazardous situations only when generality is possible and adequately
communicates the necessary information.
g) Use arrows where necessary to show actual or potential movement. In some cases, movement of a machine
component is implicit in the pictorial graphics and arrows need not be added. Be consistent in selecting and
using alternative arrow graphics to represent different types of movement or spatial relationships: falling or
flying objects, direction o
...

NORME ISO
INTERNATIONALE 15870
Première édition
2000-11-01
Chariots de manutention automoteurs —
Signaux de sécurité et de danger —
Principes généraux
Powered industrial trucks — Safety signs and hazard pictorials — General
principles
Numéro de référence
ISO 15870:2000(F)
©
ISO 2000

---------------------- Page: 1 ----------------------
ISO 15870:2000(F)

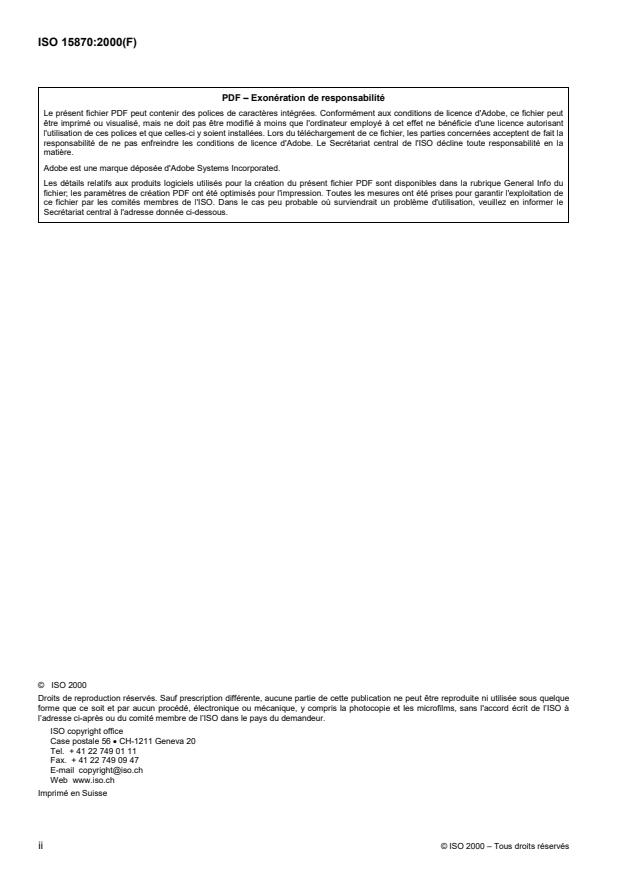

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifiéà moins que l'ordinateur employéà cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la créationduprésent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2000
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-aprèsouducomité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2000 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 15870:2000(F)
Sommaire Page
Avant-propos.iv
1 Domaine d'application.1
2Références normatives .1
3 Objectifs des signaux de sécurité.1
4 Format des signaux de sécurité.2
4.1 Généralités .2
4.2 Signal de sécuritéà deux zones: une zone de signal et une zone de message .2
4.3 Signal de sécuritéà trois zones: une zone de signal, une zone de pictogramme et une zone de
message.3
4.4 Signal de sécuritéà deux zones: une zone de pictogramme et une zone de message.4
4.5 Signal de sécuritéà deux zones: deux zones de pictogramme .5
5 Zone de signal.5
6 Zones de pictogramme .6
7 Zone de message.7
8 Langues, traductions et signaux de sécurité multilingues .7
9 Couleurs des signaux de sécurité .9
9.1 Couleurs de la zone de signal .9
9.2 Couleurs de la zone de pictogramme.10
9.3 Couleurs de la zone de message .10
9.4 Couleur de la bordure .10
9.5 Couleur des lignes de séparation des zones.10
10 Dimensions.10
11 Principes et recommandations pour la conception graphique des signaux de sécurité .14
12 Pictogrammes de danger.14
13 Pictogrammes de prévention des risques .15
14 Exemples de signaux de sécurité .15
14.1 Exemples de signaux de sécurité avec texte.15
14.2 Exemples de signaux de sécurité sans texte .15
Annexe A (informative) Principes et recommandations pour la conception graphique des
pictogrammes de danger .16
Annexe B (informative) Pictogrammes de danger.32
Annexe C (informative) Pictogrammes de prévention des risques .33
Annexe D (informative) Exemples de signaux de sécurité sans texte.35
Annexe E (informative) Dimensions de symboles graphiques et de texte.36
Bibliographie .37
© ISO 2000 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 15870:2000(F)

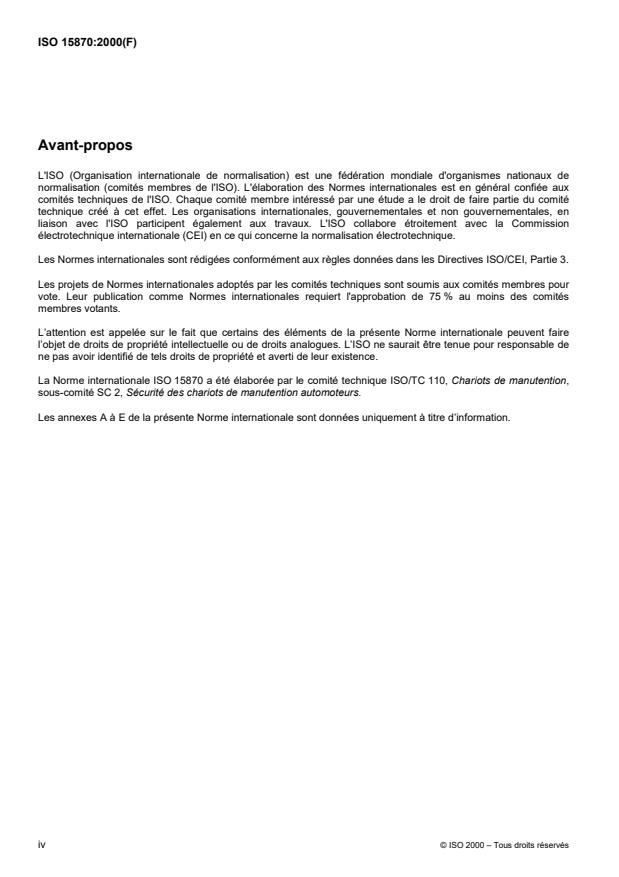

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiéeaux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude aledroit de fairepartie ducomité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments delaprésente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 15870 a étéélaboréepar le comité technique ISO/TC 110, Chariots de manutention,
sous-comité SC 2, Sécurité des chariots de manutention automoteurs.
Les annexes A à Edelaprésente Norme internationale sont données uniquement à titre d’information.
iv © ISO 2000 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 15870:2000(F)
Chariots de manutention automoteurs — Signaux de sécurité et de
danger — Principes généraux
1 Domaine d'application
La présente Norme internationale établit les principes généraux relatifs à la conception et à l'application des
signaux de sécurité et de danger fixés à demeure sur tous les types de chariot de manutention automoteur y
compris ceux définis dans l'ISO 5053. La présente Norme internationale donne un aperçu des objectifs des
signaux de sécurité,endécrit les formats de base, prescrit les couleurs à utiliser et fournit des recommandations
relatives à la mise au point des différentes zones qui, ensemble, constituent un signal de sécurité.
2Références normatives
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est faite, constituent des
dispositions valables pour la présente Norme internationale. Pour les références datées, les amendements
ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes aux accords
fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer l’édition la plus
récente du document normatif indiqué ci-après. Pour les références non datées, la dernière édition du document
normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des Normes
internationales en vigueur.
ISO 5053:1987, Chariots de manutention automoteurs — Terminologie.
3 Objectifs des signaux de sécurité
3.1 Les objectifs d'un signal de sécurité sont
� la mise en garde des personnes contre un phénomène dangereux, réel ou potentiel,
� l'identification du phénomène dangereux,
� la description de la nature du phénomène dangereux,
� l'explication des conséquences d'une blessure potentielle découlant du phénomène dangereux, et
� l'information des personnes sur la façon d'éviter le phénomène dangereux.
3.2 Pour atteindre ces objectifs, il convient que le signal de sécurité
� se distingue clairement sur le matériel,
� se trouve à un emplacement bien visible,
� soit, dans la mesure du possible, protégé contre toute détérioration ou effacement, et
� ait une durée de vie raisonnablement longue.
3.3 Les signaux de sécurité et de danger doivent être situés sur la machine ou dans le manuel d'utilisation de
l'opérateur de façon appropriée. Les signaux de sécurité et de danger situés sur la machine doivent être placés à
proximité de la zone à risque ou de commande pour éviter le risque.
© ISO 2000 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 15870:2000(F)
3.4 Il faut éviter d'utiliser ou de rendre nécessaire un trop grand nombre de signaux de sécurité et de danger sur
la machine car un usage excessif peut en réduire l'efficacité.
NOTE Il ressort de l'expérience que l'efficacité des signaux de sécurité et de danger est réduite lorsque leur nombre
dépasse environ sept, particulièrement s’ils sont proches les uns des autres.
3.5 Les signaux de sécurité et de danger peuvent être utilisés dans les manuels d'utilisation de l'opérateur afin
de mettre l'accent sur les zones nécessitant une attention particulière. Leur utilisation dans les manuels n'est pas
soumise à l’exigence de 3.4.
4 Format des signaux de sécurité
4.1 Généralités
Un signal de sécurité comprend une bordure encadrant au moins deux zones rectangulaires qui comporte
l'information relative aux risques liés au fonctionnement d'un produit.
Il existe quatre formats normalisés de signaux de sécurité:
� signal de sécuritéà deux zones comportant une zone de signal et une zone de message (voir 4.2);
� signal de sécuritéà trois zones comportant une zone de signal, une zone de pictogramme et une zone de
message (voir 4.3);
� signal de sécuritéà deux zones comportant une zone de pictogramme et une zone de message (voir 4.4);
� signal de sécuritéà deux zones comportant deux zones de pictogramme (voir 4.5).
Des variantes de ces formats normalisés peuvent se révéler appropriées dans certaines conditions.
La disposition verticale des zones est généralement préférable, bien qu'une disposition horizontale soit acceptable.
Il convient de déterminer le choix final du modèle et la disposition du signal en fonction de la manière la plus
efficace de transmettre le message, de considérations liées aux zones géographiques et linguistiques dans
lesquelles le produit sera commercialisé,deréglementations juridiques et selon l'espace disponible pour apposer
le signal.
4.2 Signal de sécuritéà deux zones: une zone de signal et une zone de message
La zone de signal contient le symbole de mise en garde et l'un des trois termes de mise en garde (ATTENTION,
AVERTISSEMENT, DANGER). La zone de message contient le texte décrivant le risque, expliquant les
conséquences d'une exposition au risque considéré et informant de la façon dont il peut être évité.VoirFigure1.
Légende
1 Zone de signal
2 Zone de message
Figure 1 — Signal de sécuritéà deux zones: une zone de signal et une zone de message
(disposition verticale)
2 © ISO 2000 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 15870:2000(F)
4.3 Signal de sécuritéà trois zones: une zone de signal, une zone de pictogramme et une zone
de message
La zone de signal contient le symbole de mise en garde et l'un des trois termes de mise en garde. La zone de
pictogramme contient un pictogramme décrivant le danger ou, dans certains cas, un pictogramme décrivant à la
fois le danger et la manière de l'éviter. La zone de message contient le texte décrivant le risque, expliquant les
conséquences d'une exposition au risque considéré et informant de la façon dont il peut être évité.VoirFigure2.
a) Disposition verticale b) Disposition horizontale
Légende
1 Zone de signal
2 Zone du pictogramme de danger
3 Zone de message
Figure 2 — Signal de sécuritéà trois zones: une zone de signal, une zone de pictogramme et une zone de
message
© ISO 2000 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 15870:2000(F)
4.4 Signal de sécuritéà deux zones: une zone de pictogramme et une zone de message
La zone de pictogramme contient soit un pictogramme de danger dans un triangle de mise en garde, soit
uniquement le symbole de mise en garde. La zone de message contient le texte décrivant le risque, expliquant les
conséquences d'une exposition au risque considéré et informant de la façon dont il peut être évité.VoirFigure3.
a) Disposition verticale b) Disposition horizontale
Légende
1 Zone du pictogramme contenant un symbole de mise en garde ou un pictogramme de danger dans un triangle de mise en
garde
2 Zone de message
Figure 3 — Signal de sécuritéà deux zones: une zone de pictogramme et une zone de message
4 © ISO 2000 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 15870:2000(F)
4.5 Signal de sécuritéà deux zones: deux zones de pictogramme
La première zone est réservée à un pictogramme décrivant le danger. Elle contient soit un pictogramme de danger
dans un triangle de mise en garde, soit uniquement le symbole de mise en garde. La seconde zone est réservée à
un pictogramme de prévention des risques. Voir Figure 4.
a) Disposition verticale b) Disposition horizontale
Légende
1 Zone du pictogramme contenant un symbole de mise en garde ou un pictogramme de danger dans un triangle de mise en
garde
2 Zone du pictogramme de prévention des risques
Figure 4 — Signal de sécuritéà deux zones: deux zones de pictogramme
5 Zone de signal
5.1 La zone de signal d'un signal de sécurité contient le symbole de mise en garde et l'un des trois termes de
mise en garde.
5.2 Le symbole de mise en garde à utiliser pour les signaux de sécurité comportant l'un des trois termes de mise
en garde doit être tel que représentéà la Figure 5.
Figure 5 — Symbole de mise en garde pour les signaux de sécurité comportant l'un des termes
de mise en garde
© ISO 2000 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 15870:2000(F)
5.3 Les signaux de sécurité peuvent être classés en fonction de la gravité relative du danger inhérent à la
situation en utilisant un terme de mise en garde.
Il existe trois termes de mise en garde: DANGER, AVERTISSEMENT et ATTENTION. Le terme de mise en garde
met l'observateur en garde contre l'existence et la gravité relative d'un risque.
L'utilisation des trois termes de mise en garde est réservée aux risques de blessures de personnes. Le choix du
terme de mise en garde repose sur une estimation de la probabilité d'exposition au danger et des risques qui en
découlent.
� DANGER: Le termedemiseengarde DANGER indique unesituation qui,si on ne l'évite pas, provoque la
mort ou des blessures graves. Il est recommandé de n'utiliser les signaux de sécurité identifiés par le terme de
mise en garde DANGER qu'avec modération et uniquement pour les situations présentant des risques très
sérieux.
� AVERTISSEMENT: Le terme de mise en garde AVERTISSEMENT indique une situation potentiellement
dangereuse qui, si on ne l'évite pas, est susceptible de provoquer la mort ou des blessures graves. Les
phénomènes dangereux identifiés par le terme AVERTISSEMENT présentent un moindre degré de risque de
blessure ou de mort que ceux identifiés par letermedemiseengardeDANGER.
� ATTENTION: Le terme de mise en garde ATTENTION indique une situation potentiellement dangereuse qui,
si on ne l'évite pas, est susceptible de provoquer des blessures légères ou de gravité moyenne. Le terme de
mise en garde ATTENTION peut aussi être utilisé pour mettre en garde contre les pratiques peu sûres
associées à des événements pouvant entraîner des blessures.
6 Zones de pictogramme
6.1 La zone de pictogramme d'un signal de sécurité comporte un pictogramme de danger, un pictogramme de
prévention des risques, ou uniquement le symbole de mise en garde.
6.2 Il existe deux types fondamentaux de pictogrammes, utilisés sur les signaux de sécurité: les pictogrammes
de description des risques et les pictogrammes de prévention des risques.
� Pictogrammes de description des risques: Les pictogrammes de description des risques donnent une
description visuelle des risques et indiquent, en général, les conséquences du non-évitement du phénomène
dangereux considéré.
� Pictogrammesdeprévention des risques: Les pictogrammes de prévention des risques donnent une
description visuelle de la méthode à appliquer pour éviter le danger.
Pour êtrebienconçu, il convient que le pictogramme de description des risques identifie clairement le risque et
décrive les conséquences potentielles du non-respect des instructions. De même, pour être bien conçu, il convient
que le pictogramme de prévention des risques identifie clairement les actions nécessaires pour éviter que des
personnes soient exposées au danger.
Il est possible de regrouper les deux types de pictogrammes en un seul, bien que cela soit généralement difficile.
Le plus souvent, on utilise un pictogramme de description des risques. Un pictogramme de prévention des risques
peut être utilisé pour compléter ou remplacer le texte du message.
Dans de rares cas, un même pictogramme peut concerner plusieurs dangers. Toutefois, d'une manière générale,
cela doit être évité, à moins que les risques soient étroitement liés.
6.3 Sur les signaux de sécuritéà deux zones, le pictogramme de description des risques doit être placé dans un
triangle de mise en garde afin d'identifier le signal comme un signal de sécurité. Le triangle de mise en garde est
représentéà la Figure 6.
6 © ISO 2000 – Tous droits réservés

---------------------- Page: 10 ----------------------
ISO 15870:2000(F)
Figure 6 — Triangledemise en garde
6.4 Lorsque le triangle de mise en garde ne comporte aucun pictogramme de description des risques, un point
d'exclamation est placé dans le triangle pour créer le symbole générique de mise en garde représentéà la
Figure 7.
Figure 7 — Symbole générique de mise en garde
7 Zone de message
7.1 La zone de message d'un signal de sécurité comprend un texte qui, seul ou associéà une zone de
pictogramme, décrit le risque, explique les conséquences potentielles d'une exposition au risque considéré et
donne des instructions sur la manière de l'éviter.
7.2 Si un pictogramme de description des risques représente convenablement le risque et ses conséquences
potentielles, un ou plusieurs de ces éléments peuvent être supprimés de la zone de message. Si le pictogramme
de prévention des risques représente convenablement la manière d'éviter le risque, cet élément peut être supprimé
de la zone de message. En l'absence de pictogramme, la zone de message doit comporter ces trois éléments. Il
est conseillé de rédiger le message sous forme de phrases simples n'excédant pas quelques lignes.
8 Langues, traductions et signaux de sécurité multilingues
8.1 Lorsque des signaux de sécurité comportent un terme de mise en garde ou un message sous forme de
texte, il est recommandé de rédiger ces derniers dans la langue du pays dans lequel le produit sera utilisé.Ilest
évident que les signaux de sécurité qui ne comportent pas de texte ne nécessitent pas de traduction. Cependant,
les produits qui comportent des signaux de sécurité sans texte nécessitent à la fois:
� un signal de sécurité particulier enjoignant l'opérateur de consulter le manuel d'utilisation, afin de prendre
connaissance de l'explication des signaux de sécurité applicables au produit considéré (voir Figures 8 et 9); et
� dans le manuel d'utilisation, le texte des messages correspondant aux signaux de sécurité sans texte, dans la
langue appropriée.
© ISO 2000 – Tous droits réservés 7

---------------------- Page: 11 ----------------------
ISO 15870:2000(F)
8.2 La Figure 8 représente, à titred'exemple,unsignal desécurité«Lire le manuel d'utilisation»,rédigé en
quatre langues: anglais, français, allemand et néerlandais. D'autres combinaisons de langues, ou une langue
unique, sont également autorisées, dans la mesure où le signal de sécurité comporte la langue de la zone
géographique où le produit sera vendu.
Figure 8 — Exempledesignalde sécurité quadrilingue «Lire le manuel d'utilisation», à utiliser sur les
produits comportant des signaux de sécurité sans texte
8 © ISO 2000 – Tous droits réservés

---------------------- Page: 12 ----------------------
ISO 15870:2000(F)
8.3 La Figure 9 représente le signal de sécurité sans texte «Lire le manuel d'utilisation». Ce signal peut être
utiliséà la place du signal de sécurité monolingue ou multilingue du type de celui représentéà la Figure 8.
Figure 9 — Signal de sécurité sans texte «Lire le manuel d'utilisation»à utiliser sur les produits
comportant des signaux de sécurité sans texte
9 Couleurs des signaux de sécurité
9.1 Couleurs de la zone de signal
La couleur de la zone de signal dépend du terme de mise en garde choisi.
a) La zone de signal des signaux de danger doit comporter le mot DANGER en blanc sur fond rouge. Le symbole
de mise en garde doit être un point d'exclamation rouge dans un triangle blanc (voir Figure 5).
b) La zone de signal des signaux d'avertissement doit comporter le mot AVERTISSEMENT en noir sur fond
orange. Le symbole de mise en garde doit être un point d'exclamation orange dans un triangle noir (voir
Figure 5).
c) La zone de signal des signaux recommandant la prudence doit comporter le mot ATTENTION en noir sur fond
jaune. Le symbole de mise en garde doit être un point d'exclamation jaune dans un triangle noir (voir
Figure 5).
© ISO 2000 – Tous droits réservés 9

---------------------- Page: 13 ----------------------
ISO 15870:2000(F)
9.2 Couleurs de la zone de pictogramme
Les couleurs de la zone de pictogramme varient selon que le signal de sécurité comporte ou non l'un des trois
termes de mise en garde.
Les zones de pictogramme des signaux de sécurité qui comportent l'un des trois termes de mise en garde doivent
avoir un pictogramme noir sur fond blanc.
Les zones de pictogramme des signaux de sécurité qui comportent le triangle de mise en garde ou le symbole
générique de mise en garde doivent avoir un pictogramme noir sur fond jaune.
Si l'interdiction d'une activité est indiquée par , par , ou par le mot STOP (voir annexe A, A.9.1), l'indicateur
d'interdiction doit être rouge.
9.3 Couleurs de la zone de message
Les couleurs de la zone de message varient selon que le signal de sécurité comporte ou non l'un des trois termes
de mise en garde.
La zone de message des signaux de sécurité qui comportent un terme de mise en garde, doit avoir des lettres
blanches sur fond noir ou des lettres noires sur fond blanc.
La zone de message des signaux de sécurité qui ne comportent pas de terme de mise en garde, doit avoir des
lettres noires sur fond jaune ou sur fond blanc.
9.4 Couleur de la bordure
La couleur de la bordure dépend du terme de mise en garde choisi et de la présence ou non du triangle de mise en
garde sur le signal de sécurité.
a) La bordure des signaux DANGER doit être rouge. S'il est nécessaire de différencier le signal de sécurité de la
couleur de la surface sur laquelle il est fixé, une bordure extérieure supplémentaire de couleur blanche peut
être utilisée.
b) La bordure des signaux AVERTISSEMENT doit être orange. S'il est nécessaire de différencier le signal de
sécurité de la couleur de la surface sur laquelle il est fixé, une bordure extérieure supplémentaire de couleur
blanche ou noire peut être utilisée.
c) La bordure des signaux ATTENTION doit être jaune. S'il est nécessaire de différencier le signal de sécurité de
la couleur de la surface sur laquelle il est fixé, une bordure extérieure supplémentaire de couleur blanche ou
noire peut être utilisée.
d) La bordure des signaux de sécurité qui comportent un triangle de mise en garde doit être de couleur jaune. S'il
est nécessaire de différencier le signal de sécurité de la couleur de la surface sur laquelle il est fixé,une
bordure extérieure supplémentaire de couleur blanche ou noire peut être utilisée.
9.5 Couleur des lignes de séparation des zones
Toutes les lignes de séparation des zones doivent être de couleur noire.
10 Dimensions
10.1 Les dimensions recommandées, exprimées en millimètres, pour les signaux de sécurité sont présentées aux
Figures 10 à 13. Si nécessaire, des dimensions inférieures ou supérieures peuvent être utilisées. Le cas échéant, il
est admis de modifier les proportions pour ménager une zone de signal plus grande, ou pour disposer d'un espace
suffisant afin que la taille des caractères de la zone de message soient lisibles.
10 © ISO 2000 – Tous droits réservés

---------------------- Page: 14 ----------------------
ISO 15870:2000(F)
10.2 Des conseils sur les dimensions des symboles graphiques et du texte dans les signaux de sécurité sont
donnés dans l'annexe E.
Dimensions en millimètres
Légende
1 Zone de signal
2 Zone de message
a
Largeur de la bordure.
b
L’arrondi est égal à largeur de la bordure.
Figure 10 — Dimensions recommandées pour le format à deux zones: une zone de signal et une zone de
message (disposition verticale)
© ISO 2000 – Tous droits réservés 11

---------------------- Page: 15 ----------------------
ISO 15870:2000(F)
Dimensions en millimètres
a) Disposition verticale b) Disposition horizontale
Légende
1 Zone de signal
2 Zone du pictogramme de danger
3 Zone de message
a
Largeur de la bordure.
b
L’arrondi est égal à largeur de la bordure.
Figure 11 — Dimensions recommandées pour le format à trois zones: une zone de signal, une zone de
pictogramme et une zone de message
12 © ISO 2000 – Tous droits réservés

---------------------- Page: 16 ----------------------
ISO 15870:2000(F)
Dimensions en millimètres
a) Disposition verticale b) Disposition horizontale
Légende
1 Zone de pictogramme contenant un symbole de mise en garde ou un pictogramme de danger dans un triangle de mise en
garde
2 Zone de message
a
Largeur de la bordure.
b
L’arrondi est égal à largeur de la bordure.
Figure 12 — Dimensions recommandées pour le format à deux zones: une zone de pictogramme et une
zone de message
© ISO 2000 – Tous droits réservés 13

---------------------- Page: 17 ----------------------
ISO 15870:2000(F)
Dimensions en millimètres
a) Disposition verticale b) Disposition horizontale
Légende
1 Zone de pictogramme contenant un symbole de mise en garde ou un pictogramme de danger dans un triangle de mise en
garde
2 Zone du pictogramme de prévention des risques
a
Largeur de la bordure.
b
L’arrondi est égal à largeur de la bordure.
Figure 13 — Dimensions recommandées pour le format à deux zones: deux zones de pictogramme
11 Principes et recommandations pour la conception graphique des signaux de sécurité
L'annexe A fournit des principes et des recommandations visant à garantir la qualité de la conception graphique
des pictogrammes de danger, ainsi que des instructions concernant le tracé de la silhouette humaine et d'autres
éléments graphiques. Il est important que la conception des dessins soit cohérente et de bonne qualité afin de
garantir la compréhension du message transmis par les pictogrammes de
...
