Standards Content (sample)

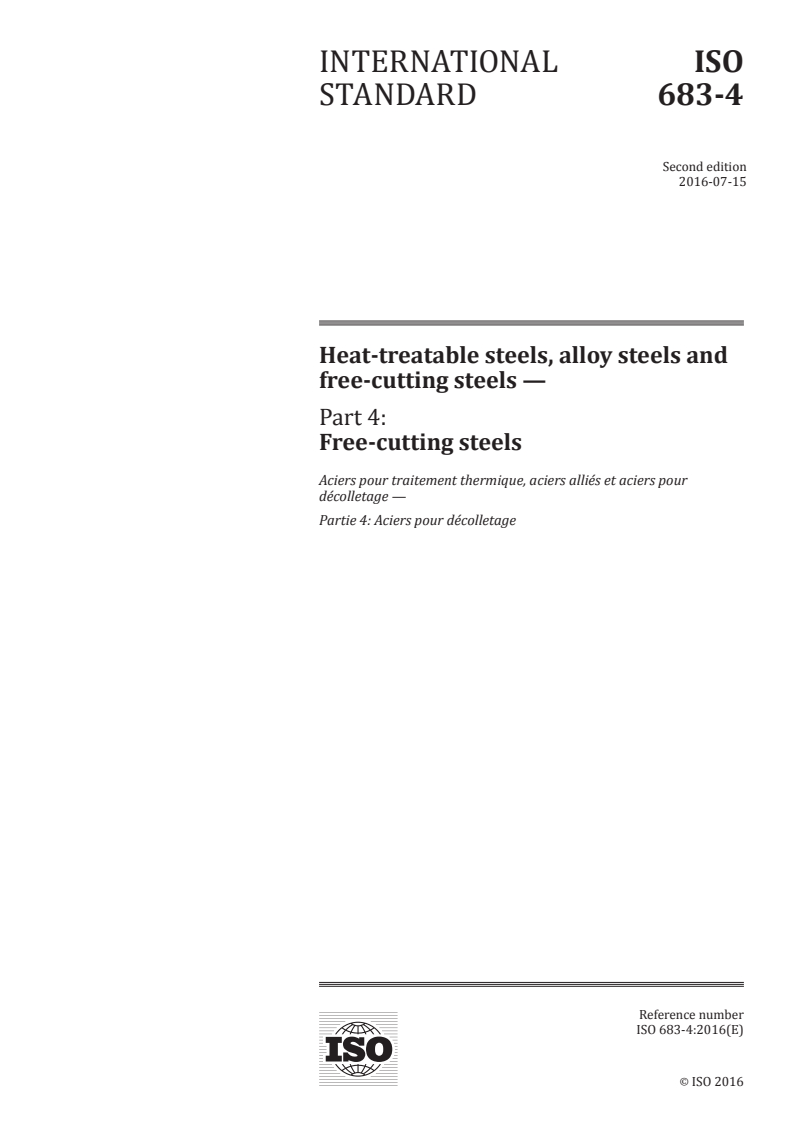

INTERNATIONAL ISO
STANDARD 683-4
Second edition
2016-07-15
Heat-treatable steels, alloy steels and
free-cutting steels —
Part 4:
Free-cutting steels

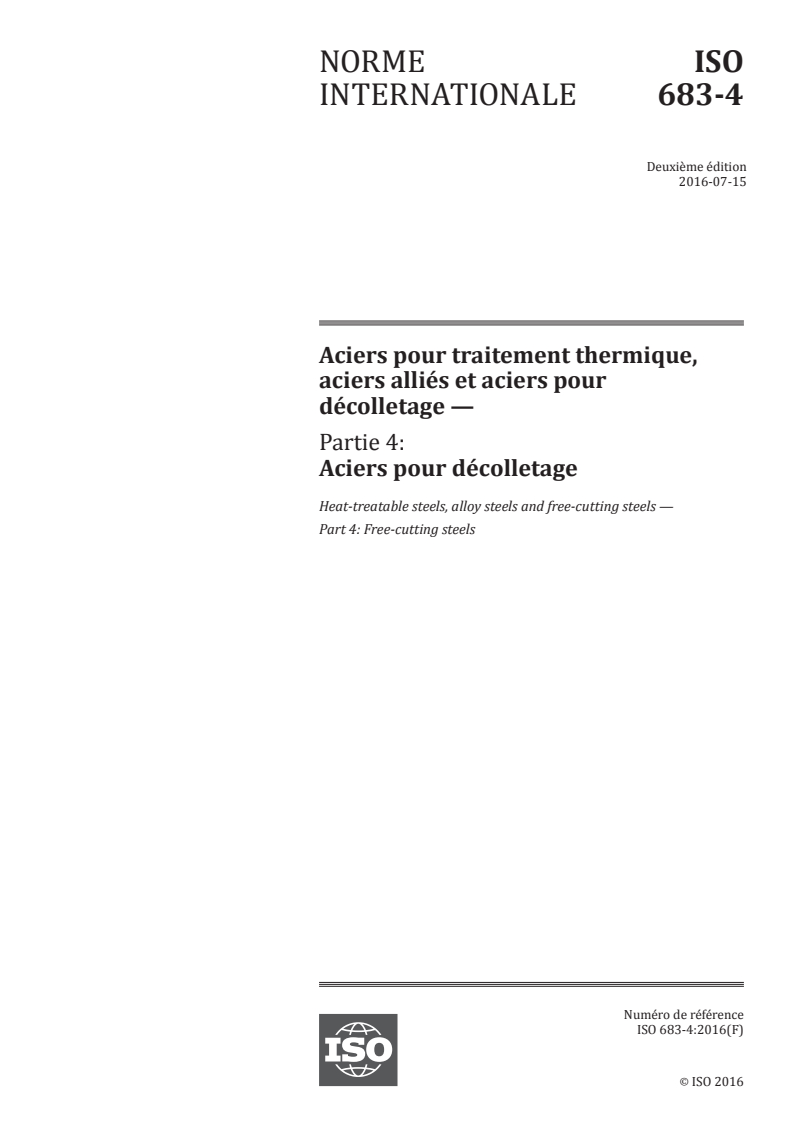

Aciers pour traitement thermique, aciers alliés et aciers pour
décolletage —
Partie 4: Aciers pour décolletage
Reference number
ISO 683-4:2016(E)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 683-4:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 683-4:2016(E)

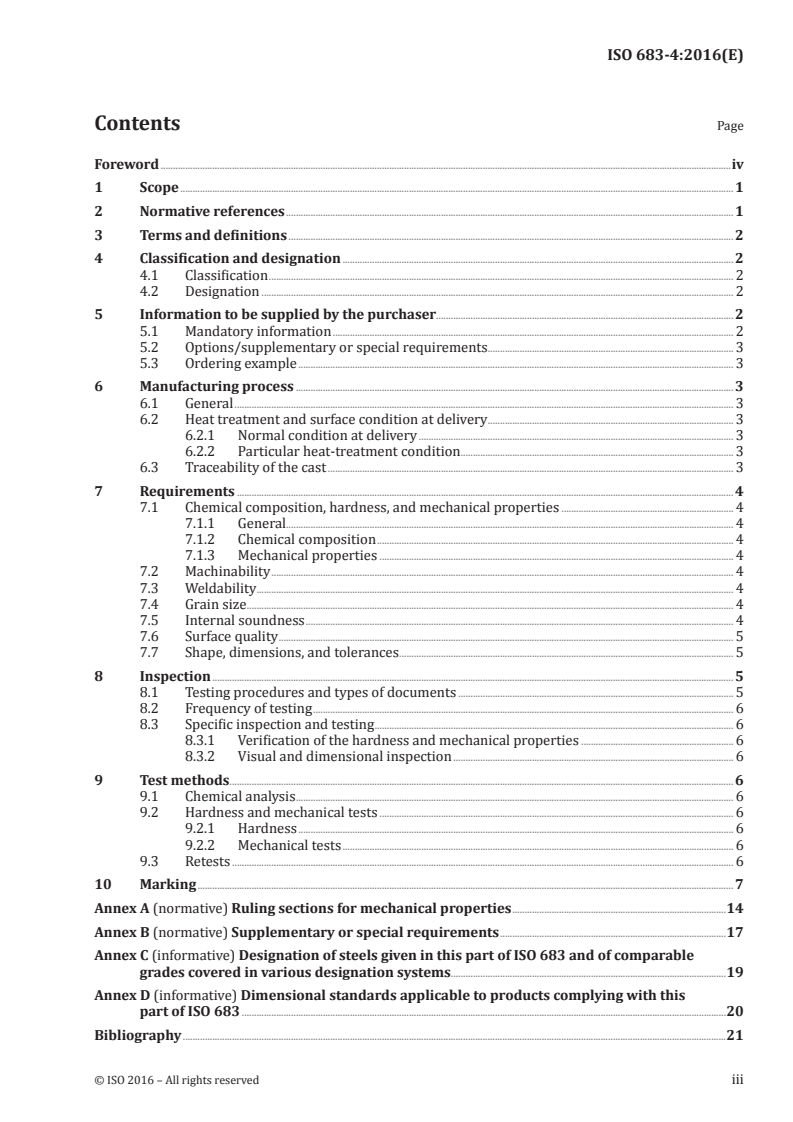

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Classification and designation ............................................................................................................................................................... 2

4.1 Classification ............................................................................................................................................................................................. 2

4.2 Designation ................................................................................................................................................................................................ 2

5 Information to be supplied by the purchaser......................................................................................................................... 2

5.1 Mandatory information ................................................................................................................................................................... 2

5.2 Options/supplementary or special requirements.................................................................................................... 3

5.3 Ordering example ................................................................................................................................................................................. 3

6 Manufacturing process .................................................................................................................................................................................. 3

6.1 General ........................................................................................................................................................................................................... 3

6.2 Heat treatment and surface condition at delivery .................................................................................................... 3

6.2.1 Normal condition at delivery ................................................................................................................................ 3

6.2.2 Particular heat-treatment condition .................. ............................................................................................. 3

6.3 Traceability of the cast ..................................................................................................................................................................... 3

7 Requirements .......................................................................................................................................................................................................... 4

7.1 Chemical composition, hardness, and mechanical properties ...................................................................... 4

7.1.1 General...................................................................................................................................................................................... 4

7.1.2 Chemical composition ................................................................................................................................................. 4

7.1.3 Mechanical properties ................................................................................................................................................ 4

7.2 Machinability ............................................................................................................................................................................................ 4

7.3 Weldability .................................................................................................................................................................................................. 4

7.4 Grain size ...................................................................................................................................................................................................... 4

7.5 Internal soundness .............................................................................................................................................................................. 4

7.6 Surface quality ......................................................................................................................................................................................... 5

7.7 Shape, dimensions, and tolerances ........................................................................................................................................ 5

8 Inspection .................................................................................................................................................................................................................... 5

8.1 Testing procedures and types of documents ................................................................................................................ 5

8.2 Frequency of testing ........................................................................................................................................................................... 6

8.3 Specific inspection and testing .................................................................................................................................................. 6

8.3.1 Verification of the hardness and mechanical properties .............................................................. 6

8.3.2 Visual and dimensional inspection .................................................................................................................. 6

9 Test methods ............................................................................................................................................................................................................. 6

9.1 Chemical analysis .................................................................................................................................................................................. 6

9.2 Hardness and mechanical tests ................................................................................................................................................ 6

9.2.1 Hardness ................................................................................................................................................................................. 6

9.2.2 Mechanical tests ............................................................................................................................................................... 6

9.3 Retests ............................................................................................................................................................................................................ 6

10 Marking .......................................................................................................................................................................................................................... 7

Annex A (normative) Ruling sections for mechanical properties .......................................................................................14

Annex B (normative) Supplementary or special requirements ............................................................................................17

Annex C (informative) Designation of steels given in this part of ISO 683 and of comparable

grades covered in various designation systems................................................................................................................19

Annex D (informative) Dimensional standards applicable to products complying with this

part of ISO 683 .....................................................................................................................................................................................................20

Bibliography .............................................................................................................................................................................................................................21

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 683-4:2016(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,

as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the

Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html.

The committee responsible for this document is ISO/TC 17, Steel, Subcommittee SC 4, Heat treatable and

alloy steels.

This second edition cancels and replaces the first edition (ISO 683-4:2014), of which it constitutes a

minor revision.

ISO 683 consists of the following parts, under the general title Heat-treatable steels, alloy steels and free-

cutting steels:
— Part 1: Non-alloy steels for quenching and tempering
— Part 2: Alloy steels for quenching and tempering
— Part 3: Case-hardening steels
— Part 4: Free-cutting steels
— Part 5: Nitriding steels
— Part 14: Hot-rolled steels for quenched and tempered springs
— Part 15: Valve steels for internal combustion engines
— Part 17: Ball and roller bearing steels
— Part 18: Bright steel products
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 683-4:2016(E)
Heat-treatable steels, alloy steels and free-cutting steels —
Part 4:
Free-cutting steels
1 Scope

This part of ISO 683 gives the technical delivery requirements for semi-finished products (e.g. blooms,

billets, slabs), bars and wire rod, manufactured from the free-cutting steels listed in Table 2 and supplied

in one of the treatment conditions given for the different types of products in Table 1, rows 2 to 4.

This part of ISO 683 covers three groups of free-cutting steels for mechanical purposes as listed in

Table 2, namely
a) not intended for heat treatment,
b) suitable for case-hardening, and
c) suitable for quenching and tempering.

Free-cutting steels are often used as bright bars. For these products, refer to ISO 683-18.

In special cases, variations in these technical delivery requirements or additions to them can form the

subject of an agreement at the time of enquiry and order (see 5.2 and Annex B).

In addition to this part of ISO 683, the general technical delivery requirements of ISO 404 are applicable.

2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 377, Steel and steel products — Location and preparation of samples and test pieces for mechanical testing

ISO 404, Steel and steel products — General technical delivery requirements
ISO 643, Steels — Micrographic determination of the apparent grain size
ISO 4885, Ferrous products — Heat treatments — Vocabulary

ISO 4948-1, Steels — Classification — Part 1: Classification of steels into unalloyed and alloy steels based

on chemical composition

ISO 4948-2, Steels — Classification — Part 2: Classification of unalloyed and alloy steels according to main

quality classes and main property or application characteristics
ISO 6506-1, Metallic materials — Brinell hardness test — Part 1: Test method

ISO 6892-1, Metallic materials — Tensile testing — Part 1: Method of test at room temperature

ISO 6929, Steel products — Vocabulary

ISO 9443, Heat-treatable and alloy steels — Surface quality classes for hot-rolled round bars and wire

rods — Technical delivery conditions
© ISO 2016 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 683-4:2016(E)
ISO 10474, Steel and steel products — Inspection documents

ISO 14284, Steel and iron — Sampling and preparation of samples for the determination of chemical

composition
ISO/TR 9769, Steel and iron — Review of available methods of analysis
ISO/TS 4949, Steel names based on letter symbols
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 377, ISO 4885, ISO 4948-1,

ISO 4948-2, ISO 6929, ISO 14284 and the following apply.
3.1
ruling section
section for which the specified mechanical properties shall apply

Note 1 to entry: Independent of the actual shape and dimensions of the cross-section of the product, the size of its

ruling section is always given by a diameter. This corresponds to the diameter of an “equivalent round bar”. That

is a round bar which will show the same cooling rate as the actual ruling section of the product concerned at its

position for taking the test pieces, when being cooled from austenitizing temperature.

3.2
free-cutting steels

steels characterized by good machinability with high metal removal rate, mostly obtained by higher

than normal contents of sulphur

Note 1 to entry: Other elements besides sulfur can be added for further improving the machinability.

4 Classification and designation
4.1 Classification

The classification of the relevant steel grades is allocated in accordance with ISO 4948-1 and ISO 4948-2.

All steels covered by this part of ISO 683 are classified as non-alloy quality steels.

4.2 Designation

For the steel grades covered by this part of ISO 683, the steel names given in the relevant tables are

allocated in accordance with ISO/TS 4949.
5 Information to be supplied by the purchaser
5.1 Mandatory information

The manufacturer shall obtain the following information from the purchaser at the time of enquiry

and order:
a) the quantity to be delivered;

b) the designation of the product form (e.g. slab, bloom, billet, round bar, wire rod);

c) either the designation of the dimensional standard and the dimensions and tolerances selected from

this (see 7.7) or the designation of the drawing or any other document, covering the dimensions

and tolerances required for the product;
d) a reference to this part of ISO 683, i.e. ISO 683-4;
2 © ISO 2016 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 683-4:2016(E)
e) the designation of the steel grade given in Table 2;

f) standard designation for a test report 2.2 or, if required, any other type of inspection document in

accordance with ISO 10474.
5.2 Options/supplementary or special requirements

A number of options are specified in this part of ISO 683 and listed below. If the purchaser does not

indicate the wish to implement any of these options, the products will be supplied in accordance with

the basic specification of this part of ISO 683 (see 5.1).

a) If a heat-treatment condition other than the untreated condition is required, the symbol for this

other condition (see Table 1, column 2).

b) Any supplementary requirement that shall comply with the symbol and, where necessary, the

details of this supplementary requirement (see Annex B).
c) Suitability of bars and rod for bright drawing (see 7.6.4).
d) Any requirement relating to removal of surface defects (see 7.6.5).
5.3 Ordering example

EXAMPLE 50 hot-rolled round bars according to ISO 1035-1, with a nominal diameter of 40 mm and a

nominal length of 8 000 mm, with diameter tolerance according to class S and with length tolerance according to

ISO 1035-4, class L2, made of steel grade ISO 683-4, 35S20 (see Table 2) in the heat-treatment condition +U (see

Table 1), product analysis/option (see B.5) with a test report 2.2 in accordance with ISO 10474.

50 round bars ISO 1035 – 40,0S × 8 000L2
steel grade ISO 683-4 – 35S20 option B.5
Inspection document ISO 10474 – 2.2
6 Manufacturing process
6.1 General

The manufacturing process of the steel and of the products is, with the restrictions given by the

requirements in 6.2 and 6.3, left to the discretion of the manufacturer.

For minimum reduction ratio or minimum thickness deformation ratio of rolled and forged products,

see B.6.
6.2 Heat treatment and surface condition at delivery
6.2.1 Normal condition at delivery

Unless otherwise agreed at the time of enquiry and order, the products shall be delivered in the

untreated condition that means “as hot-worked”.
6.2.2 Particular heat-treatment condition

If so agreed at the time of enquiry and order, the products shall be delivered in one of the particular

heat-treatment conditions given in Table 1, rows 3 and 4.
6.3 Traceability of the cast
Each product shall be traceable to the cast (see Clause 10).
© ISO 2016 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 683-4:2016(E)
7 Requirements
7.1 Chemical composition, hardness, and mechanical properties
7.1.1 General

Table 1 gives a survey of combinations of usual treatment conditions at delivery, product forms, and

requirements according to Tables 2 to 6 (chemical composition, maximum hardness, mechanical

properties).
7.1.2 Chemical composition

The chemical composition determined by cast analysis shall comply with the values in Table 2.

Permissible deviations between the limiting values for cast analysis and the values for product analysis

are given in Table 3.

The product analysis shall be carried out when specified at the time of the enquiry and order (see B.5).

WARNING — Due to hazardous effects to health and environmental problems of Pb, it is

recommended to instead use steels only with sulfur and other innocuous free-cutting element

additions.
7.1.3 Mechanical properties
Mechanical properties for free-cutting steels are given in Tables 4 to 6.
7.2 Machinability

The steels covered by this part of ISO 683 have good machinability and chip-breaking characteristics.

However, the machinability decreases with increasing carbon, silicon and manganese contents, while

cold reduction improves the machinability of the steels not intended for heat treatment and steel 10S20.

NOTE Non-leaded steels with comparable chemical composition generally have identical mechanical

properties, but often lower machinability than leaded steels.
7.3 Weldability

Because of their high sulfur and phosphorus content, free-cutting steels are normally not recommended

for welding.
7.4 Grain size

Unless otherwise agreed at the time of enquiry and order, the grain size shall be left to the discretion of

the manufacturer. If a fine grain structure is required for case-hardening steels or steels for quenching

and tempering, the special requirement in B.3 shall be ordered.

If direct hardening treatment is used for case-hardening steels, a fine grain structure should be ordered.

7.5 Internal soundness

Where appropriate, requirements relating to the internal soundness of the products shall be agreed at

the time of enquiry and order (see B.4).
4 © ISO 2016 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 683-4:2016(E)
7.6 Surface quality

7.6.1 All products shall have a smooth surface finish appropriate to the manufacturing processes

applied.

7.6.2 Minor surface imperfections, which can occur under normal manufacturing conditions, such as

prints originating from rolled-in scale, are not to be regarded as defects.

7.6.3 Bars and wire rod are delivered with surface class 1za2 according to ISO 9443, unless otherwise

agreed at the time of enquiry and order.

It is more difficult to detect and eliminate surface discontinuities in coiled products than in cut lengths.

This should be taken into account when agreements on surface quality are made.

7.6.4 If suitability of bars and rod for bright drawing is required, this shall be agreed at the time of

enquiry and order.
7.6.5 The removal of surface defects by welding is not permitted.

If surface discontinuities are repaired, the method and maximum depth of removal shall be agreed at

the time of enquiry and order.
7.7 Shape, dimensions, and tolerances

The shape, dimensions, and tolerances of the products shall comply with the requirements agreed at

the time of enquiry and order. The agreements shall, as much as possible, be based on corresponding

International Standards (see Annex D), or otherwise on suitable national standards.

8 Inspection
8.1 Testing procedures and types of documents

8.1.1 Products complying with this part of ISO 683 shall be ordered and delivered with one of the

inspection documents specified in ISO 10474. The type of document shall be agreed upon at the time

of enquiry and order. If the order does not contain any specification of this type, a test report 2.2 shall

be issued.

8.1.2 If, in accordance with the agreements made at the time of enquiry and order, a test report 2.2 is

to be provided, this shall cover the following information:
a) confirmation that the material complies with the requirements of the order;

b) results of the cast analysis of the concerned cast for all elements specified in Table 2 for the

steel grade.

8.1.3 If in accordance with the agreements in the order an inspection certificate 3.1 or 3.2 is to be

provided, the specific inspections and tests described in 8.2, 8.3, and Clause 9 shall be carried out and the

results shall be confirmed in the inspection certificate.
In addition, the inspection certificate shall cover the following:
a) confirmation that the material complies with the requirements of the order;

b) results of the cast analysis of the concerned cast for all elements specified in Table 2 for the

steel grade;
© ISO 2016 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO 683-4:2016(E)

c) the result of all inspections and tests ordered by supplementary requirements (see Annex B);

d) the symbol letters or numbers relating the inspection certificate, test pieces and products to

each other.
8.2 Frequency of testing

The amount of testing, the sampling conditions, and the test methods to be applied for the verification

of compliance with the requirements shall be in accordance with the prescriptions of Table 7.

8.3 Specific inspection and testing
8.3.1 Verification of the hardness and mechanical properties

The hardness requirements and/or mechanical properties given for the relevant treatment condition

in Table 1, column 6, sub-column 6.2, shall be verified, with the following exception. The requirements

given in Table 1, footnote a (mechanical properties of reference test pieces), shall only be verified if the

supplementary requirement given in B.2, is ordered.
8.3.2 Visual and dimensional inspection

A sufficient number of products shall be inspected to ensure compliance with the specification.

9 Test methods
9.1 Chemical analysis

The choice of a suitable physical or chemical analytical method for the analysis shall be at the discretion

of the manufacturer. In cases of dispute, the method for product analysis used shall be agreed taking

into account the relevant existing International Standards.

The list of available International Standards on chemical analysis is given in ISO/TR 9769.

9.2 Hardness and mechanical tests
9.2.1 Hardness

For products in the untreated condition, the hardness shall be measured in accordance with ISO 6506-1.

9.2.2 Mechanical tests
The tensile test shall be carried out in accordance with ISO 6892-1.

For the specified yield strength in the tables of mechanical properties in this part of ISO 683, the upper

yield strength (R ) shall be determined.

If a yield phenomenon is not present, the 0,2 % proof strength (R ) shall be determined.

p0,2
9.3 Retests

Retests for steels for quenching and tempering and criteria are specified in ISO 404.

6 © ISO 2016 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 683-4:2016(E)
10 Marking

The manufacturer shall mark the products or the bundles or boxes containing the products in a suitable

way, so that the identification of the cast, the steel name, and the origin of the delivery is possible

(see B.7).

Table 1 — Combinations of usual heat-treatment conditions at delivery, product forms, and

requirements according to Tables 2 to 6
1 2 3 4 5 6
1 Heat- Symbol x = applicable for Applicable requirements
treatment
Semi- Bars Wire rod 6.1 6.2
condition
finished
at delivery
products
2 Untreated None x x x Chemical Maximum Brinell hardness or
or +U composition (in the case of dispute) the
according to tensile strength according to
Tables 2 and 3 Table 4 in the case of steels
not intended for heat
treatment or Table 5 in the
case of case-hardening steels
or Table 6 in the case of steels
for quenching and tempering
3 Quenched +QT — x — Mechanical properties
and according to Table 6 in the
tempered case of steels for quenching
and tempering

4 Others Other treatment conditions, for example, the stress relieved condition, can be agreed at the

time of enquiry and order.

The mechanical properties specified in Table 6 for the quenched + tempered condition shall be achievable after

appropriate heat treatment if so agreed at the time of enquiry and order (see B.2).

Table 2 — Steel grades and chemical composition (cast analysis)
% mass fraction
Steel name
C Si Mn P S Pb
Steels not intended for heat treatment
b c
9S20 0,13 0,05 0,60 to 1,20 0,11d 0,15 to 0,25 —
11SMn30 —
b c
0,14 0,05 0,90 to 1,30 0,11 0,27 to 0,33
11SMnPb30 0,20 to 0,35
11SMn37 —
b c
0,14 0,05 1,00 to 1,50 0,11 0,34 to 0,40
11SMnPb37 0,20 to 0,35
Case-hardening steels
10S20 —
0,07 to 0,13 0,40 0,70 to 1,10 0,060 0,15 to 0,25
10SPb20 0,20 to 0,35

NOTE Elements not quoted shall not be intentionally added to the steel without the agreement of the purchaser, other

than for the purpose of finishing the heat. All reasonable precautions shall be taken to prevent the addition of such elements

from scrap or other materials used in manufacture which affect the mechanical properties and applicability. However, if

agreed, the manufacturer can add elements such as Ca, Se, Te, etc. for the purpose of improving the machinability. These

elements have to be reported in the inspection document.
Maximum values unless otherwise indicated.

Since silicon has an adverse effect on machinability, it is not intentionally added to specified limits, but if the formation

of special oxides is guaranteed, a Si-content of 0,10 % to 0,40 % can be agreed.
At the time of enquiry and order, it can be
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 683-4
ISO/TC 17/SC 4
Heat-treatable steels, alloy steels and
Secretariat: DIN
free-cutting steels —
Voting begins
on: 2016-03-25
Part 4:
Voting terminates
Free-cutting steels
on: 2016-05-25
Aciers pour traitement thermique, aciers alliés et aciers pour
décolletage —
Partie 4: Aciers pour décolletage
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 683-4:2016(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2016
---------------------- Page: 1 ----------------------
ISO/FDIS 683-4:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 683-4:2016(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Classification and designation ............................................................................................................................................................... 2

4.1 Classification ............................................................................................................................................................................................. 2

4.2 Designation ................................................................................................................................................................................................ 2

5 Information to be supplied by the purchaser......................................................................................................................... 2

5.1 Mandatory information ................................................................................................................................................................... 2

5.2 Options/supplementary or special requirements.................................................................................................... 3

5.3 Ordering example ................................................................................................................................................................................. 3

6 Manufacturing process .................................................................................................................................................................................. 3

6.1 General ........................................................................................................................................................................................................... 3

6.2 Heat treatment and surface condition at delivery .................................................................................................... 3

6.2.1 Normal condition at delivery ................................................................................................................................ 3

6.2.2 Particular heat-treatment condition .................. ............................................................................................. 3

6.3 Traceability of the cast ..................................................................................................................................................................... 3

7 Requirements .......................................................................................................................................................................................................... 4

7.1 Chemical composition, hardness, and mechanical properties ...................................................................... 4

7.1.1 General...................................................................................................................................................................................... 4

7.1.2 Chemical composition ................................................................................................................................................. 4

7.1.3 Mechanical properties ................................................................................................................................................ 4

7.2 Machinability ............................................................................................................................................................................................ 4

7.3 Weldability .................................................................................................................................................................................................. 4

7.4 Grain size ...................................................................................................................................................................................................... 4

7.5 Internal soundness .............................................................................................................................................................................. 4

7.6 Surface quality ......................................................................................................................................................................................... 5

7.7 Shape, dimensions, and tolerances ........................................................................................................................................ 5

8 Inspection .................................................................................................................................................................................................................... 5

8.1 Testing procedures and types of documents ................................................................................................................ 5

8.2 Frequency of testing ........................................................................................................................................................................... 6

8.3 Specific inspection and testing .................................................................................................................................................. 6

8.3.1 Verification of the hardness and mechanical properties .............................................................. 6

8.3.2 Visual and dimensional inspection .................................................................................................................. 6

9 Test methods ............................................................................................................................................................................................................. 6

9.1 Chemical analysis .................................................................................................................................................................................. 6

9.2 Hardness and mechanical tests ................................................................................................................................................ 6

9.2.1 Hardness ................................................................................................................................................................................. 6

9.2.2 Mechanical tests ............................................................................................................................................................... 6

9.3 Retests ............................................................................................................................................................................................................ 6

10 Marking .......................................................................................................................................................................................................................... 7

Annex A (normative) Ruling sections for mechanical properties .......................................................................................14

Annex B (normative) Supplementary or special requirements ............................................................................................17

Annex C (informative) Designation of steels given in this part of ISO 683 and of comparable

grades covered in various designation systems................................................................................................................19

Annex D (informative) Dimensional standards applicable to products complying with this

part of ISO 683 .....................................................................................................................................................................................................20

Bibliography .............................................................................................................................................................................................................................21

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 683-4:2016(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,

as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the

Technical Barriers to Trade (TBT) see the following URL: www.iso.org/iso/foreword.html.

The committee responsible for this document is ISO/TC 17, Steel, Subcommittee SC 4, Heat treatable and

alloy steels.

This second edition cancels and replaces the first edition (ISO 683-4:2014), of which it constitutes a

minor revision.

ISO 683 consists of the following parts, under the general title Heat-treatable steels, alloy steels and free-

cutting steels:
— Part 1: Non-alloy steels for quenching and tempering
— Part 2: Alloy steels for quenching and tempering
— Part 3: Case-hardening steels
— Part 4: Free-cutting steels
— Part 5: Nitriding steels
— Part 14: Hot-rolled steels for quenched and tempered springs
— Part 15: Valve steels for internal combustion engines
— Part 17: Ball and roller bearing steels
— Part 18: Bright steel products
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 683-4:2016(E)
Heat-treatable steels, alloy steels and free-cutting steels —
Part 4:
Free-cutting steels
1 Scope

This part of ISO 683 gives the technical delivery requirements for semi-finished products (e.g. blooms,

billets, slabs), bars and wire rod, manufactured from the free-cutting steels listed in Table 2 and supplied

in one of the treatment conditions given for the different types of products in Table 1, rows 2 to 4.

This part of ISO 683 covers three groups of free-cutting steels for mechanical purposes as listed in

Table 2, namely
a) not intended for heat treatment,
b) suitable for case-hardening, and
c) suitable for quenching and tempering.

Free-cutting steels are often used as bright bars. For these products, refer to ISO 683-18.

In special cases, variations in these technical delivery requirements or additions to them can form the

subject of an agreement at the time of enquiry and order (see 5.2 and Annex B).

In addition to this part of ISO 683, the general technical delivery requirements of ISO 404 are applicable.

2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 377, Steel and steel products — Location and preparation of samples and test pieces for mechanical testing

ISO 404, Steel and steel products — General technical delivery requirements
ISO 643, Steels — Micrographic determination of the apparent grain size
ISO 4885, Ferrous products — Heat treatments — Vocabulary

ISO 4948-1, Steels — Classification — Part 1: Classification of steels into unalloyed and alloy steels based

on chemical composition

ISO 4948-2, Steels — Classification — Part 2: Classification of unalloyed and alloy steels according to main

quality classes and main property or application characteristics
ISO 6506-1, Metallic materials — Brinell hardness test — Part 1: Test method

ISO 6892-1, Metallic materials — Tensile testing — Part 1: Method of test at room temperature

ISO 6929, Steel products — Vocabulary

ISO 9443, Heat-treatable and alloy steels — Surface quality classes for hot-rolled round bars and wire

rods — Technical delivery conditions
© ISO 2016 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO/FDIS 683-4:2016(E)
ISO 10474, Steel and steel products — Inspection documents

ISO 14284, Steel and iron — Sampling and preparation of samples for the determination of chemical

composition
ISO/TR 9769, Steel and iron — Review of available methods of analysis
ISO/TS 4949, Steel names based on letter symbols
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 377, ISO 4885, ISO 4948-1,

ISO 4948-2, ISO 6929, ISO 14284 and the following apply.
3.1
ruling section
section for which the specified mechanical properties shall apply

Note 1 to entry: Independent of the actual shape and dimensions of the cross-section of the product, the size of its

ruling section is always given by a diameter. This corresponds to the diameter of an “equivalent round bar”. That

is a round bar which will show the same cooling rate as the actual ruling section of the product concerned at its

position for taking the test pieces, when being cooled from austenitizing temperature.

3.2
free-cutting steels

steels characterized by good machinability with high metal removal rate, mostly obtained by higher

than normal contents of sulphur.

Note 1 to entry: Other elements besides sulfur can be added for further improving the machinability.

4 Classification and designation
4.1 Classification

The classification of the relevant steel grades is allocated in accordance with ISO 4948-1 and ISO 4948-2.

All steels covered by this part of ISO 683 are classified as non-alloy quality steels.

4.2 Designation

For the steel grades covered by this part of ISO 683, the steel names given in the relevant tables are

allocated in accordance with ISO/TS 4949.
5 Information to be supplied by the purchaser
5.1 Mandatory information

The manufacturer shall obtain the following information from the purchaser at the time of enquiry

and order:
a) the quantity to be delivered;

b) the designation of the product form (e.g. slab, bloom, billet, round bar, wire rod);

c) either the designation of the dimensional standard and the dimensions and tolerances selected from

this (see 7.7) or the designation of the drawing or any other document, covering the dimensions

and tolerances required for the product;
d) a reference to this part of ISO 683 (i.e. ISO 683-4);
2 © ISO 2016 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/FDIS 683-4:2016(E)
e) the designation of the steel grade given in Table 2;

f) standard designation for a test report 2.2 or, if required, any other type of inspection document in

accordance with ISO 10474.
5.2 Options/supplementary or special requirements

A number of options are specified in this part of ISO 683 and listed below. If the purchaser does not

indicate the wish to implement any of these options, the products will be supplied in accordance with

the basic specification of this part of ISO 683 (see 5.1).

a) If a heat-treatment condition other than the untreated condition is required, the symbol for this

other condition (see Table 1, column 2).

b) Any supplementary requirement that shall comply with the symbol and, where necessary, the

details of this supplementary requirement (see Annex B).
c) Suitability of bars and rod for bright drawing (see 7.6.4).
d) Any requirement relating to removal of surface defects (see 7.6.5).
5.3 Ordering example

EXAMPLE 50 hot-rolled round bars according to ISO 1035-1, with a nominal diameter of 40 mm and a

nominal length of 8 000 mm, with diameter tolerance according to class S and with length tolerance according to

ISO 1035-4, class L2, made of steel grade ISO 683-4, 35S20 (see Table 2) in the heat-treatment condition +U (see

Table 1), product analysis/option (see B.5) with a test report 2.2 in accordance with ISO 10474.

50 round bars ISO 1035 – 40,0S × 8 000L2
steel grade ISO 683-4 – 35S20 option B.5
Inspection document ISO 10474 – 2.2
6 Manufacturing process
6.1 General

The manufacturing process of the steel and of the products is, with the restrictions given by the

requirements in 6.2 and 6.3, left to the discretion of the manufacturer.

For minimum reduction ratio or minimum thickness deformation ratio of rolled and forged products,

see B.6.
6.2 Heat treatment and surface condition at delivery
6.2.1 Normal condition at delivery

Unless otherwise agreed at the time of enquiry and order, the products shall be delivered in the

untreated condition that means “as hot-worked”.
6.2.2 Particular heat-treatment condition

If so agreed at the time of enquiry and order, the products shall be delivered in one of the particular

heat-treatment conditions given in Table 1, rows 3 and 4.
6.3 Traceability of the cast
Each product shall be traceable to the cast (see Clause 10).
© ISO 2016 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO/FDIS 683-4:2016(E)
7 Requirements
7.1 Chemical composition, hardness, and mechanical properties
7.1.1 General

Table 1 gives a survey of combinations of usual treatment conditions at delivery, product forms, and

requirements according to Tables 2 to 6 (chemical composition, maximum hardness, mechanical

properties).
7.1.2 Chemical composition

The chemical composition determined by cast analysis shall comply with the values in Table 2.

Permissible deviations between the limiting values for cast analysis and the values for product analysis

are given in Table 3.

The product analysis shall be carried out when specified at the time of the enquiry and order (see B.5).

WARNING — Due to hazardous effects to health and environmental problems of Pb, it is

recommended to instead use steels only with sulfur and other innocuous free-cutting element

additions.
7.1.3 Mechanical properties
Mechanical properties for free-cutting steels are given in Tables 4 to 6.
7.2 Machinability

The steels covered by this part of ISO 683 have good machinability and chip-breaking characteristics.

However, the machinability decreases with increasing carbon, silicon and manganese contents, while

cold reduction improves the machinability of the steels not intended for heat treatment and steel 10S20.

NOTE Non-leaded steels with comparable chemical composition generally have identical mechanical

properties, but often lower machinability than leaded steels.
7.3 Weldability

Because of their high sulfur and phosphorus content, free-cutting steels are normally not recommended

for welding.
7.4 Grain size

Unless otherwise agreed at the time of enquiry and order, the grain size shall be left to the discretion of

the manufacturer. If a fine grain structure is required for case-hardening steels or steels for quenching

and tempering, the special requirement in B.3 shall be ordered.

If direct hardening treatment is used for case-hardening steels, a fine grain structure should be ordered.

7.5 Internal soundness

Where appropriate, requirements relating to the internal soundness of the products shall be agreed at

the time of enquiry and order (see B.4).
4 © ISO 2016 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/FDIS 683-4:2016(E)
7.6 Surface quality

7.6.1 All products shall have a smooth surface finish appropriate to the manufacturing processes

applied.

7.6.2 Minor surface imperfections, which can occur under normal manufacturing conditions, such as

prints originating from rolled-in scale, are not to be regarded as defects.

7.6.3 Bars and wire rod are delivered with surface class 1za2 according to ISO 9443, unless otherwise

agreed at the time of enquiry and order.

It is more difficult to detect and eliminate surface discontinuities in coiled products than in cut lengths.

This should be taken into account when agreements on surface quality are made.

7.6.4 If suitability of bars and rod for bright drawing is required, this shall be agreed at the time of

enquiry and order.
7.6.5 The removal of surface defects by welding is not permitted.

If surface discontinuities are repaired, the method and maximum depth of removal shall be agreed at

the time of enquiry and order.
7.7 Shape, dimensions, and tolerances

The shape, dimensions, and tolerances of the products shall comply with the requirements agreed at

the time of enquiry and order. The agreements shall, as much as possible, be based on corresponding

International Standards (see Annex D), or otherwise on suitable national standards.

8 Inspection
8.1 Testing procedures and types of documents

8.1.1 Products complying with this part of ISO 683 shall be ordered and delivered with one of the

inspection documents specified in ISO 10474. The type of document shall be agreed upon at the time

of enquiry and order. If the order does not contain any specification of this type, a test report 2.2 shall

be issued.

8.1.2 If, in accordance with the agreements made at the time of enquiry and order, a test report 2.2 is

to be provided, this shall cover the following information:
a) confirmation that the material complies with the requirements of the order;

b) results of the cast analysis of the concerned cast for all elements specified in Table 2 for the

steel grade.

8.1.3 If in accordance with the agreements in the order an inspection certificate 3.1 or 3.2 is to be

provided, the specific inspections and tests described in 8.2, 8.3, and Clause 9 shall be carried out and the

results shall be confirmed in the inspection certificate.
In addition, the inspection certificate shall cover the following:
a) confirmation that the material complies with the requirements of the order;

b) results of the cast analysis of the concerned cast for all elements specified in Table 2 for the

steel grade;
© ISO 2016 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO/FDIS 683-4:2016(E)

c) the result of all inspections and tests ordered by supplementary requirements (see Annex B);

d) the symbol letters or numbers relating the inspection certificate, test pieces and products to

each other.
8.2 Frequency of testing

The amount of testing, the sampling conditions, and the test methods to be applied for the verification

of compliance with the requirements shall be in accordance with the prescriptions of Table 7.

8.3 Specific inspection and testing
8.3.1 Verification of the hardness and mechanical properties

The hardness requirements and/or mechanical properties given for the relevant treatment condition

in Table 1, column 6, sub-column 6.2, shall be verified, with the following exception. The requirements

given in Table 1, footnote a (mechanical properties of reference test pieces), shall only be verified if the

supplementary requirement given in B.2, is ordered.
8.3.2 Visual and dimensional inspection

A sufficient number of products shall be inspected to ensure compliance with the specification.

9 Test methods
9.1 Chemical analysis

The choice of a suitable physical or chemical analytical method for the analysis shall be at the discretion

of the manufacturer. In cases of dispute, the method for product analysis used shall be agreed taking

into account the relevant existing International Standards.

The list of available International Standards on chemical analysis is given in ISO/TR 9769.

9.2 Hardness and mechanical tests
9.2.1 Hardness

For products in the untreated condition, the hardness shall be measured in accordance with ISO 6506-1.

9.2.2 Mechanical tests
The tensile test shall be carried out in accordance with ISO 6892-1.

For the specified yield strength in the tables of mechanical properties in this part of ISO 683, the upper

yield strength (R ) shall be determined.

If a yield phenomenon is not present, the 0,2 % proof strength (R ) shall be determined.

p0,2
9.3 Retests

Retests for steels for quenching and tempering and criteria are specified in ISO 404.

6 © ISO 2016 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/FDIS 683-4:2016(E)
10 Marking

The manufacturer shall mark the products or the bundles or boxes containing the products in a suitable

way, so that the identification of the cast, the steel name, and the origin of the delivery is possible

(see B.7).

Table 1 — Combinations of usual heat-treatment conditions at delivery, product forms, and

requirements according to Tables 2 to 6
1 2 3 4 5 6
1 Heat- Symbol x = applicable for Applicable requirements
treatment
Semi- Bars Wire rod 6.1 6.2
condition
finished
at delivery
products
2 Untreated None x x x Chemical Maximum Brinell hardness or
or +U composition (in the case of dispute) the
according to tensile strength according to
Tables 2 and 3 Table 4 in the case of steels
not intended for heat
treatment or Table 5 in the
case of case-hardening steels
or Table 6 in the case of steels
for quenching and tempering
3 Quenched +QT — x — Mechanical properties
and according to Table 6 in the
tempered case of steels for quenching
and tempering

4 Others Other treatment conditions, for example, the stress relieved condition, can be agreed at the

time of enquiry and order.

The mechanical properties specified in Table 6 for the quenched + tempered condition shall be achievable after

appropriate heat treatment if so agreed at the time of enquiry and order (see B.2).

Table 2 — Steel grades and chemical composition (cast analysis)
% mass fraction
Steel name
C Si Mn P S Pb
Steels not intended for heat treatment
b c
9S20 0,13 0,05 0,60 to 1,20 0,11d 0,15 to 0,25 —
11SMn30 —
b c
0,14 0,05 0,90 to 1,30 0,11 0,27 to 0,33
11SMnPb30 0,20 to 0,35
11SMn37 —
b c
0,14 0,05 1,00 to 1,50 0,11 0,34 to 0,40
11SMnPb37 0,20 to 0,35
Case-hardening steels
10S20 —
0,07 to 0,13 0,40 0,70 to 1,10 0,060 0,15 to 0,25
10SPb20 0,20 to 0,35

NOTE Elements not quoted shall not be intentionally added to the steel without the agreement of the purchaser, other

than for the purpose of finishing the heat. All reasonable precautions shall be taken to prevent

...

NORME ISO
INTERNATIONALE 683-4
Deuxième édition
2016-07-15
Aciers pour traitement thermique,
aciers alliés et aciers pour
décolletage —
Partie 4:
Aciers pour décolletage
Heat-treatable steels, alloy steels and free-cutting steels —
Part 4: Free-cutting steels
Numéro de référence
ISO 683-4:2016(F)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 683-4:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 683-4:2016(F)
Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Classification et désignation .................................................................................................................................................................... 2

4.1 Classification ............................................................................................................................................................................................. 2

4.2 Désignation ................................................................................................................................................................................................ 2

5 Informations à fournir par l'acheteur ............................................................................................................................................ 2

5.1 Informations obligatoires .............................................................................................................................................................. 2

5.2 Options/exigences supplémentaires ou particulières .......................................................................................... 3

5.3 Exemple de commande .................................................................................................................................................................... 3

6 Procédé d'élaboration .................................................................................................................................................................................... 3

6.1 Généralités .................................................................................................................................................................................................. 3

6.2 Traitement thermique et état de surface à la livraison ........................................................................................ 3

6.2.1 État normal de livraison ............................................................................................................................................ 3

6.2.2 État particulier de traitement thermique ................................................................................................... 4

6.3 Traçabilité de la coulée .................................................................................................................................................................... 4

7 Exigences ...................................................................................................................................................................................................................... 4

7.1 Composition chimique, trempabilité et caractéristiques mécaniques ................................................... 4

7.1.1 Généralités ............................................................................................................................................................................ 4

7.1.2 Composition chimique ................................................................................................................................................ 4

7.1.3 Caractéristiques mécaniques ................................................................................................................................ 4

7.2 Usinabilité ................................................................................................................................................................................................... 4

7.3 Soudabilité .................................................................................................................................................................................................. 4

7.4 Taille de grain ........................................................................................................................................................................................... 5

7.5 Santé interne ............................................................................................................................................................................................. 5

7.6 Qualité de surface ................................................................................................................................................................................. 5

7.7 Forme, dimensions et tolérances ............................................................................................................................................ 5

8 Contrôle.......................................................................................................................................................................................................................... 5

8.1 Procédures d'essai et types de documents ..................................................................................................................... 5

8.2 Fréquence des essais ......................................................................................................................................................................... 6

8.3 Contrôle et essais spécifiques .................................................................................................................................................... 6

8.3.1 Vérification de la dureté et des caractéristiques mécaniques .................................................. 6

8.3.2 Contrôles visuels et dimensionnels ................................................................................................................. 6

9 Méthodes d'essai .................................................................................................................................................................................................. 6

9.1 Analyse chimique .................................................................................................................................................................................. 6

9.2 Essais de dureté et mécaniques ............................................................................................................................................... 7

9.2.1 Dureté ........................................................................................................................................................................................ 7

9.2.2 Essais mécaniques .......................................................................................................................................................... 7

9.3 Contre-essais ............................................................................................................................................................................................ 7

10 Marquage ...................................................................................................................................................................................................................... 7

Annexe A (normative) Sections déterminantes pour les caractéristiques mécaniques ..............................16

Annexe B (normative) Exigences supplémentaires ou particulières ..............................................................................19

Annexe C (informative) Comparaison des désignations d'aciers indiquées dans cette partie

de l'ISO 683 avec d'autres nuances d'acier présentées dans d'autres systèmes de

désignation ..............................................................................................................................................................................................................21

Annexe D (informative) Normes dimensionnelles applicables aux produits conformes à

cette partie de l'ISO 683 .............................................................................................................................................................................22

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 683-4:2016(F)

Bibliographie ...........................................................................................................................................................................................................................23

iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 683-4:2016(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation

de la conformité, ou pour toute information au sujet de l'adhésion de l'ISO aux principes de l’Organisation

mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien

suivant: www .iso .org/iso/fr/avant -propos .html.

Le comité chargé de l'élaboration du présent document est l’ISO/TC 17, Acier, sous-comité SC 4, Aciers

pour traitements thermiques et aciers alliés.

Cette seconde édition annule et remplace la première édition (ISO 683-4:2014), qui a fait l’objet d’une

révision mineure.

L’ISO 683 est constituée des parties suivantes, présentées sous le titre général Aciers pour traitement

thermique, aciers alliés et aciers pour décolletage:
— Partie 1: Aciers non alliés pour trempe et revenu
— Partie 2: Aciers alliés pour trempe et revenu
— Partie 3: Aciers pour cémentation
— Partie 4: Aciers pour décolletage
— Partie 5: Aciers pour nitruration
— Partie 14: Aciers laminés à chaud pour ressorts trempés et revenus
— Partie 15: Aciers pour soupapes de moteurs à combustion interne
— Partie 17: Aciers pour roulements
— Partie 18: Produits en aciers transformés à froid
© ISO 2016 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 683-4:2016(F)
Aciers pour traitement thermique, aciers alliés et aciers
pour décolletage —
Partie 4:
Aciers pour décolletage
1 Domaine d'application

La présente partie de l'ISO 683 spécifie les conditions techniques de livraison des demi-produits (par

exemple, blooms, billettes, brames), barres, fils machine, fabriqués à partir d'aciers de décolletage

figurant dans le Tableau 2 et livrés dans l'un des états de traitement thermique donnés pour les

différents types de produits dans le Tableau 1, lignes 2 à 4.

La présente partie de l'ISO 683 concerne trois familles d'aciers de décolletage à des fins mécaniques

énumérées dans le Tableau 2, à savoir:
a) les aciers non destinés à un traitement thermique;
b) les aciers destinés à un traitement de trempe après cémentation, et;
c) les aciers destinés à un traitement de trempe et de revenu.

Les aciers de décolletage sont souvent utilisés sous forme de barres calibrées. Pour ces produits, voir

l'ISO 683-18.

Dans certains cas particuliers, il est possible de déroger aux présentes conditions techniques de

livraison ou d'en ajouter d'autres, à condition d'en convenir au moment de l'appel d'offres et de la

commande (voir 5.2 et Annexe B).

En plus de cette partie de l'ISO 683, les conditions générales techniques de livraison de l'ISO 404 sont

applicables.
2 Références normatives

Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à

l'application du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les

références non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).

ISO 377, Acier et produits en acier — Position et préparation des échantillons et éprouvettes pour essais

mécaniques

ISO 404, Aciers et produits sidérurgiques — Conditions générales techniques de livraison

ISO 643, Aciers — Détermination micrographique de la grosseur de grain apparente
ISO 4885, Matériaux ferreux — Traitements thermiques — Vocabulaire

ISO 4948-1, Aciers — Classification — Partie 1: Classification en aciers alliés et en aciers non alliés basée

sur la composition chimique

ISO 4948-2, Aciers — Classification — Partie 2: Classification des aciers alliés et aciers non alliés en fonction

des principales classes de qualité et des caractéristiques principales de propriétés ou d'application

ISO 6506-1, Matériaux métalliques — Essai de dureté Brinell — Partie 1: Méthode d'essai

© ISO 2016 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 683-4:2016(F)

ISO 6892-1, Matériaux métalliques — Essai de traction — Partie 1: Méthode d'essai à température ambiante

ISO 6929, Produits en acier — Vocabulaire

ISO 9443, Classes de qualité de surface des barres et fils-machine laminés à chaud

ISO 10474, Aciers et produits sidérurgiques — Documents de contrôle

ISO 14284, Fontes et aciers — Prélèvement et préparation des échantillons pour la détermination de la

composition chimique

ISO/TR 9769, Aciers et fontes — Vue d'ensemble des méthodes d'analyse disponibles

ISO/TS 4949, Désignations des aciers fondées sur des lettres symboles
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 377, l'ISO 4885,

l'ISO 4948-1, l'ISO 4948-2, l'ISO 6929, l'ISO 14284 ainsi que les suivants s'appliquent.

3.1
section déterminante

section pour laquelle les caractéristiques mécaniques spécifiées doivent s'appliquer

Note 1 à l'article: Quelles que soient la forme et les dimensions réelles de la section transversale du produit, la

taille de la section déterminante est toujours donnée sous la forme d'un diamètre, c'est-à-dire d'une barre ronde

qui, aura, pour refroidir à partir de la température d'austénitisation, la même vitesse de refroidissement que la

section déterminante réelle du produit considéré à l'emplacement de prélèvement des éprouvettes.

3.2
aciers de décolletage

aciers qui se caractérisent par une bonne usinabilité avec fragmentation facile des copeaux, qui est

essentiellement réalisée par une teneur en soufre élevée

Note 1 à l'article: D'autres éléments en plus du soufre peuvent être ajoutés pour améliorer l’usinabilité.

4 Classification et désignation
4.1 Classification

La classification des nuances d'acier appropriées est appliquée conformément à l'ISO 4948-1 et à

l'ISO 4948-2. Tous les autres aciers traités dans cette partie de l'ISO 683 sont classés comme aciers de

qualité non alliés.
4.2 Désignation

Pour les nuances d'acier concernées par cette partie de l'ISO 683, les noms des aciers tels qu'ils sont

donnés dans les tableaux correspondants sont attribués conformément à l'ISO/TS 4949.

5 Informations à fournir par l'acheteur
5.1 Informations obligatoires

L'acheteur doit fournir les informations suivantes au moment de l'appel d'offres et de la commande:

a) la quantité à livrer;

b) la désignation de la forme du produit (par exemple, brame, bloom, billette, barre ronde, fils

machine);
2 © ISO 2016 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 683-4:2016(F)

c) soit la désignation de la norme dimensionnelle et les dimensions et les tolérances choisies (voir

7.7), soit la désignation de l'étirage ou de tout autre document concernant les dimensions et les

tolérances requises pour le produit;
d) la référence à cette partie de l'ISO 683, c'est-à-dire, l'ISO 683-4;
e) la désignation des nuances d'acier est donnée dans le Tableau 2;

f) la désignation normalisée correspondant à un rapport d'essai 2.2 ou, sur demande, à tout autre

document de contrôle conforme à l'ISO 10474.
5.2 Options/exigences supplémentaires ou particulières

Un certain nombre d'options sont spécifiées dans cette partie de l'ISO 683 et sont énumérées ci-

dessous. Si l'acheteur ne précise pas vouloir mettre en œuvre l'une de ces options, les produits seront

commandés conformément aux spécifications de base de cette partie de l'ISO 683 (voir 5.1).

a) Si un état de traitement thermique autre que l'état non traité est requis, le symbole pour cet autre

état (voir Tableau 1, colonne 2).

b) Exigences supplémentaires qui doivent respecter le symbole et, le cas échéant, les détails de cette

exigence supplémentaire (voir Annexe B).
c) Aptitude des barres et des fils machine à l'étirage à froid (voir 7.6.4).
d) Exigences relatives à l'élimination des défauts superficiels (voir 7.6.5).
5.3 Exemple de commande

EXEMPLE 50 barres rondes laminées à chaud avec un diamètre nominal de 40 mm et une longueur

nominale de 8 000 mm conformes à l'ISO 1035-1 avec une tolérance de diamètre de classe S et de longueur de

classe L2 selon l'ISO 1035-4, fabriqués en nuance d'acier ISO 683-4, 35S20 (voir Tableau 2), suivant la condition de

traitement thermique +U (voir Tableau 1), une analyse sur produit/option (voir B.5) avec un rapport d'essai 2.2

tel que spécifié dans l'ISO 10474.
50 barres rondes ISO 1035 – 40,0S × 8 000L2
nuance d'acier ISO 683-4 – 35S20 option B.5
Document de contrôle ISO 10474 – 2.2
6 Procédé d'élaboration
6.1 Généralités

Le procédé d'élaboration de l'acier et des produits est laissé au choix du fabricant sous réserve des

limites données par les exigences indiquées de 6.2 à 6.3.

Pour le degré minimal de réduction ou le degré minimal de déformation de l'épaisseur sur les produits

laminés et forgés, voir B.6.
6.2 Traitement thermique et état de surface à la livraison
6.2.1 État normal de livraison

Sauf accord contraire au moment de l'appel d'offres et de la commande, les produits doivent être livrés à

l'état non traité, c’est-à-dire «écroui à chaud».
© ISO 2016 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 683-4:2016(F)
6.2.2 État particulier de traitement thermique

Par accord au moment de l'appel d'offres et de la commande, les produits doivent être livrés dans l'un

des états de traitement thermique spécifiés dans le Tableau 1, lignes 3 à 4.
6.3 Traçabilité de la coulée
Chaque produit doit pouvoir être retracé jusqu'à la coulée (voir Article 10).
7 Exigences
7.1 Composition chimique, trempabilité et caractéristiques mécaniques
7.1.1 Généralités

Le Tableau 1 fournit un relevé des combinaisons des états habituels de traitement thermiques à la

livraison, les formes de produit et les exigences, conformément aux Tableaux 2 à 6 (composition

chimique, dureté maximale, caractéristiques mécaniques).
7.1.2 Composition chimique

La composition chimique déterminée par analyse de coulée doit être conforme aux valeurs présentées

dans le Tableau 2.

Les écarts admissibles entre les valeurs limites de l'analyse de coulée et les valeurs de l'analyse sur

produit sont présentés dans le Tableau 3.

L'analyse sur produit doit être réalisée lorsque cela est spécifié au moment de l'appel d'offres et de la

commande (voir B.5).

ATTENTION — En raison des effets dangereux du plomb sur la santé et l'environnement, il est

recommandé d'utiliser plutôt des aciers qui ne contiennent que du soufre et d'autres additifs de

décolletage inoffensifs.
7.1.3 Caractéristiques mécaniques

Les caractéristiques mécaniques des aciers de décolletage sont données dans les Tableaux 4 à 6.

7.2 Usinabilité

Les aciers concernés par cette partie de l'ISO 683 ont une bonne usinabilité et une fragmentation facile

des copeaux. Cependant, l'usinabilité diminue lorsque les teneurs en carbone, silicium et manganèse

augmentent alors que la réduction à froid améliore l'usinabilité des aciers non destinés à un traitement

thermique et de l'acier 10S20.

NOTE Les aciers sans plomb avec des compositions chimiques comparables ont, généralement, des

caractéristiques mécaniques identiques mais possèdent une moins bonne usinabilité que les aciers au plomb.

7.3 Soudabilité

En raison de leur teneur élevée en soufre et en phosphore, il est conseillé de ne pas souder les aciers de

décolletage.
4 © ISO 2016 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 683-4:2016(F)
7.4 Taille de grain

Sauf accord contraire lors de l'appel d'offres et de la commande, la grosseur de grain doit être laissée au

choix du fabricant. Si une structure à grains fins est souhaitée pour les aciers de cémentation ou pour

les aciers pour trempe et revenu, l’exigence spéciale B.3 doit être commandée.

Si un traitement par trempe directe est utilisé pour les aciers de cémentation, il convient de commander

une structure à grains fins.
7.5 Santé interne

Le cas échéant, les exigences relatives à la santé interne des produits doivent être convenues à la date

de l'appel d'offres et de la commande (voir B.4).
7.6 Qualité de surface

7.6.1 Tous les produits doivent avoir une finition de surface lisse adaptée aux processus de fabrication

utilisés.

7.6.2 Les imperfections superficielles mineures qui peuvent se produire dans des conditions normales

d'élaboration, telles que des traces provoquées par incrustation de calamine, ne doivent pas être

considérées comme des défauts.

7.6.3 Les barres et les fils machine sont livrés avec un état de surface de classe 1za2 conformément à

l'ISO 9443, sauf accord contraire au moment de l'appel d'offres et de la commande.

Il est plus difficile de déceler et d'éliminer les discontinuités superficielles sur les bobines que sur les

barres. Il convient de tenir compte de ce facteur dans les accords sur la qualité de surface des produits.

7.6.4 Si l'aptitude des barres et des fils machine à l'étirage à froid est nécessaire, elle doit être convenue

au moment de l'appel d'offres et de la commande.
7.6.5 L'élimination des défauts de surface par soudage n’est pas admise.

Si les discontinuités superficielles sont réparées, la méthode utilisée et la profondeur maximale

d'élimination doivent être convenues au moment de l'appel d'offres et de la commande.

7.7 Forme, dimensions et tolérances

La forme, les dimensions et les tolérances des produits doivent être conformes aux exigences convenues

au moment de l'appel d'offres et de la commande. Les accords doivent, dans la mesure du possible, être

fondés selon les Normes internationales correspondantes (voir Annexe D); autrement selon les Normes

nationales applicables.
8 Contrôle
8.1 Procédures d'essai et types de documents

8.1.1 Les produits conformes à cette partie de l'ISO 683 doivent être commandés et livrés avec l'un des

documents de contrôle spécifiés dans l'ISO 10474. Le type du document doit être convenu au moment de

l'appel d'offres et de la commande. Si la commande ne contient aucune spécification relative au type du

document, un rapport d'essai 2.2 doit être délivré.
© ISO 2016 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 683-4:2016(F)

8.1.2 Si, conformément aux accords passés au moment de l'appel d'offres et de la commande, un

rapport d'essai 2.2 doit être fourni, ce dernier doit contenir les informations suivantes:

a) la confirmation que les matériaux sont conformes aux exigences formulées dans la commande;

b) les résultats de l'analyse de la coulée concernée pour tous les éléments spécifiés dans le Tableau 2

pour la nuance d'acier.

8.1.3 Si, conformément aux accords passés lors de la commande, un certificat d’inspection 3.1 ou

3.2 doit être fourni, les contrôles et essais spécifiques indiqués aux paragraphes 8.2 et 8.3, ainsi qu'à

l'Article 9 doivent être réalisés et les résultats consignés dans le document de contrôle.

En outre, le certificat d’inspection doit contenir les informations suivantes:

a) la confirmation que les matériaux sont conformes aux exigences formulées dans la commande;

b) les résultats de l'analyse de la coulée concernée pour tous les éléments spécifiés dans le Tableau 2

pour la nuance d'acier;

c) les résultats de tous les contrôles et essais requis par les exigences supplémentaires (voir Annexe B);

d) les symboles alphanumériques, reliant entre eux les certificats d'inspection, les éprouvettes et les

produits.
8.2 Fréquence des essais

Le nombre d'essais, les conditions d’échantillonnage et les méthodes d’essai à appliquer pour la

vérification de la conformité aux exigences doivent être tels qu’indiqués dans le Tableau 7.

8.3 Contrôle et essais spécifiques
8.3.1 Vérification de la dureté et des caractéristiques mécaniques

Les exigences en matière de dureté et/ou de caractéristiques mécaniques spécifiées dans le Tableau 1,

colonne 6, sous-colonne 6.2, pour l'état de traitement thermique approprié doivent être vérifiées, avec

l'exception suivante. L'exigence spécifiée dans le Tableau 1, note de bas de tableau a (caractéristiques

mécaniques des éprouvettes de référence), doit uniquement être vérifiée si une exigence supplémentaire

spécifiée B.2, est mentionnée au moment de la commande.
8.3.2 Contrôles visuels et dimensionnels

Un nombre suffisant de produits doit être contrôlé afin d’assurer leur conformité aux spécifications.

9 Méthodes d'essai
9.1 Analyse chimique

La méthode d'analyse physique ou chimique appropriée doit être laissée au choix du fabricant. En cas

de litige, la méthode d'analyse sur produit utilisée doit être convenue en tenant compte des Normes

internationales existantes appropriées.

La liste des Normes internationales disponibles relatives aux analyses chimiques est donnée dans l'ISO/

TR 9769.
6 © ISO 2016 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 683-4:2016(F)
9.2 Essais de dureté et mécaniques
9.2.1 Dureté

Pour les aciers à l'état non traité, la dureté doit être mesurée conformément à l'ISO 6506-1.

9.2.2 Essais mécaniques
L'essai de traction doit être réalisé conformément à l'ISO 6892-1.

Pour la limite supérieure d'écoulement spécifiée dans les tableaux relatifs aux caractéristiques

mécaniques de cette partie de la Norme ISO 683, la limite supérieure d'écoulement (R ) doit être

déterminée.

Si aucun phénomène d'écoulement n'apparaît, la limite conventionnelle d'élasticité (R ) de 0,2 % doit

p0,2
être déterminée.
9.3 Contre-essais

Les critères et contre-essais des aciers pour trempe et revenu sont spécifiés dans l'ISO 404.

10 Marquage

Le fabricant doit identifier les produits, les fardeaux ou les caisses de manière appropriée et de façon à

pouvoir déterminer la coulée, la désignati
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
