ISO 15792-3:2011
(Main)Welding consumables — Test methods — Part 3: Classification testing of positional capacity and root penetration of welding consumables in a fillet weld
Welding consumables — Test methods — Part 3: Classification testing of positional capacity and root penetration of welding consumables in a fillet weld
ISO 15792-3:2011 specifies the preparation and assessment of fillet weld test pieces for conformity assessment of positional usability and root penetration requirements for consumables classification standards for welding non-alloy and fine grain steels, low alloy steels, stainless steels, and nickel base alloys. ISO 15792-3:2011 does not specify acceptance requirements.
Produits consommables pour le soudage — Méthodes d'essai — Partie 3: Évaluation de l'aptitude au soudage en position et de la pénétration en racine des produits consommables pour les soudures d'angle
L'ISO 15792-3:2011 spécifie la préparation et l'évaluation des pièces d'essai en soudure d'angle pour déterminer la conformité aux exigences relatives à l'aptitude au soudage en position et à la pénétration en racine des normes de classification des électrodes et des fils d'apport pour le soudage à l'arc des aciers au carbone-manganèse, des aciers faiblement alliés, des aciers inoxydables et des alliages à base de nickel. L'ISO 15792-3:2011 ne spécifie pas les exigences d'acceptation.
General Information
Relations
Buy Standard
Standards Content (Sample)

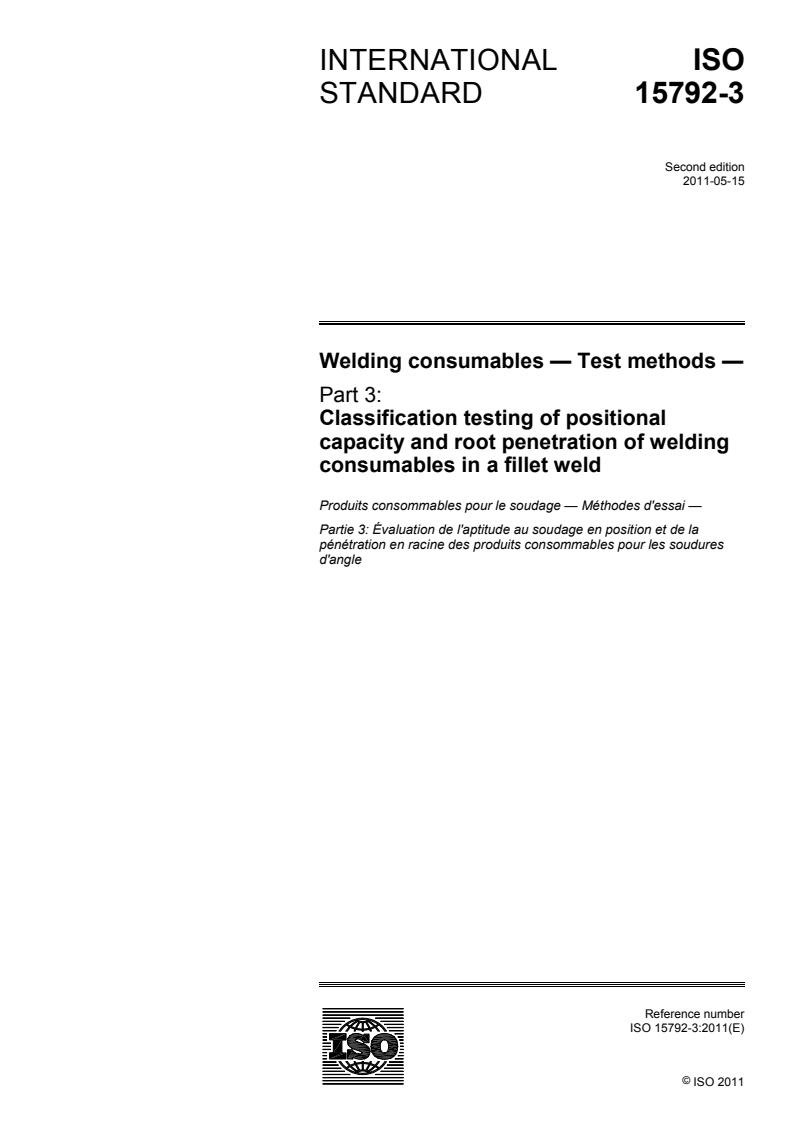

INTERNATIONAL ISO
STANDARD 15792-3
Second edition
2011-05-15
Welding consumables — Test methods —
Part 3:
Classification testing of positional
capacity and root penetration of welding
consumables in a fillet weld
Produits consommables pour le soudage — Méthodes d'essai —
Partie 3: Évaluation de l'aptitude au soudage en position et de la
pénétration en racine des produits consommables pour les soudures
d'angle
Reference number
ISO 15792-3:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 15792-3:2011(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 15792-3:2011(E)

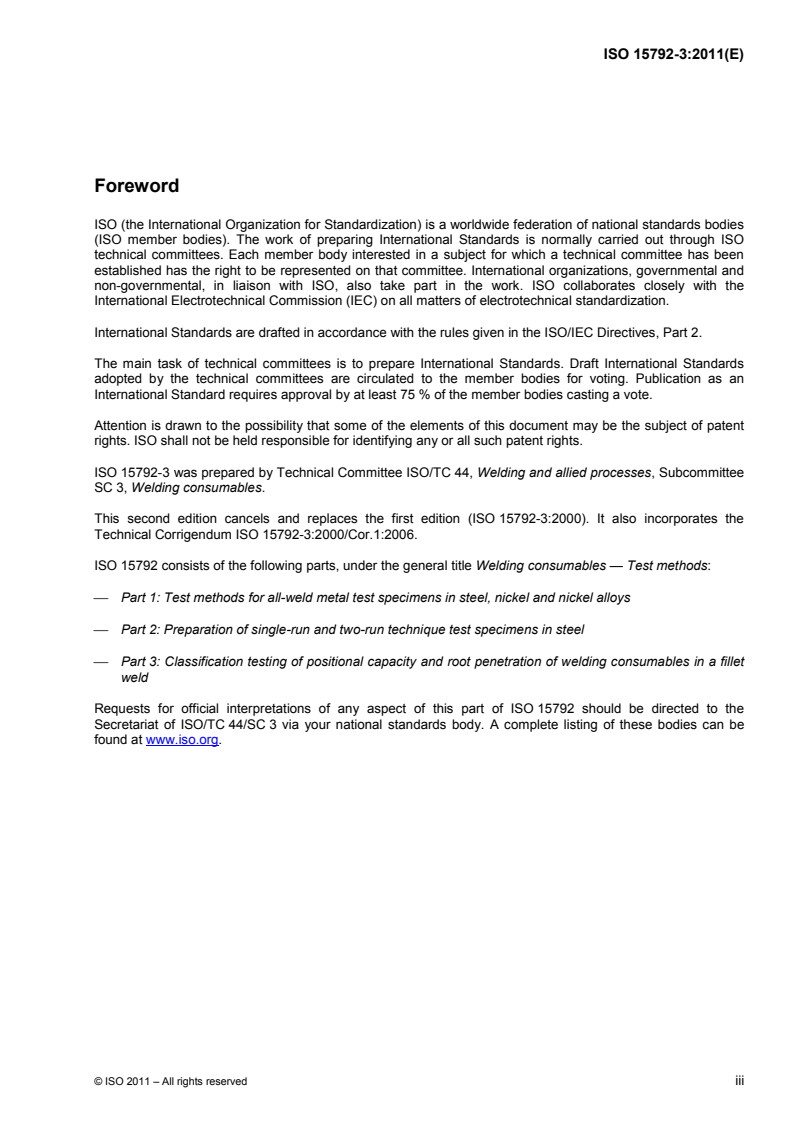

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15792-3 was prepared by Technical Committee ISO/TC 44, Welding and allied processes, Subcommittee
SC 3, Welding consumables.
This second edition cancels and replaces the first edition (ISO 15792-3:2000). It also incorporates the
Technical Corrigendum ISO 15792-3:2000/Cor.1:2006.
ISO 15792 consists of the following parts, under the general title Welding consumables — Test methods:
⎯ Part 1: Test methods for all-weld metal test specimens in steel, nickel and nickel alloys
⎯ Part 2: Preparation of single-run and two-run technique test specimens in steel
⎯ Part 3: Classification testing of positional capacity and root penetration of welding consumables in a fillet
weld
Requests for official interpretations of any aspect of this part of ISO 15792 should be directed to the
Secretariat of ISO/TC 44/SC 3 via your national standards body. A complete listing of these bodies can be
found at www.iso.org.
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 15792-3:2011(E)

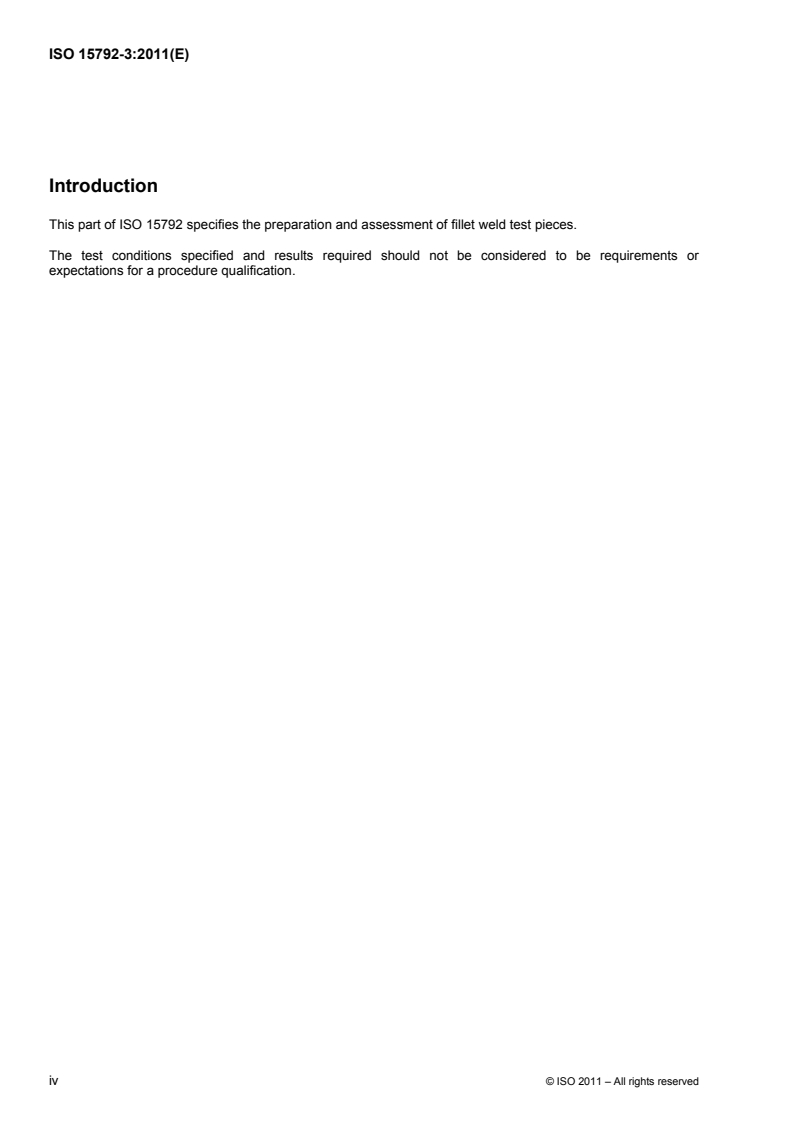

Introduction
This part of ISO 15792 specifies the preparation and assessment of fillet weld test pieces.
The test conditions specified and results required should not be considered to be requirements or
expectations for a procedure qualification.
iv © ISO 2011 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 15792-3:2011(E)
Welding consumables — Test methods —
Part 3:
Classification testing of positional capacity and root
penetration of welding consumables in a fillet weld
1 Scope
This part of ISO 15792 specifies the preparation and assessment of fillet weld test pieces for conformity
assessment of positional usability and root penetration requirements for consumables classification standards
for welding non-alloy and fine grain steels, low alloy steels, stainless steels, and nickel base alloys.
This part of ISO 15792 does not specify acceptance requirements.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 6947, Welding and allied processes — Welding positions
3 General requirements
Samples of welding consumables (electrodes or wires) to be tested shall be representative of the
manufacturer's products being classified. Test pieces shall be prepared and tested as specified in Clauses 5
and 6, as well as in the classification standard. The test results shall fulfil the requirements of the classification
standard.
4 Test plate material
The plate material shall be selected from the range of materials and material thicknesses specified in the
classification standard. The surfaces to be welded shall be free of scale, rust, and other contaminants.
5 Preparation of the test piece
5.1 Before assembly, the web piece of the assembly shall have one edge of the web flat and square
throughout its length so that, when the web is set on the flange, which shall be straight and smooth, there will
be intimate contact along the entire length of the joint. The web and flange shall be assembled as shown in
Figure 1. Both ends of the joint shall be secured by tack welds to maintain intimate contact along the length of
the joint and to maintain the 90° angle between the web and flange. The web and flange dimensions shall be
in accordance with those given in the electrode classification standard.
© ISO 2011 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 15792-3:2011(E)
Dimensions in millimetres
Key
1 web
2 flange
If not specified in the classification standa
...

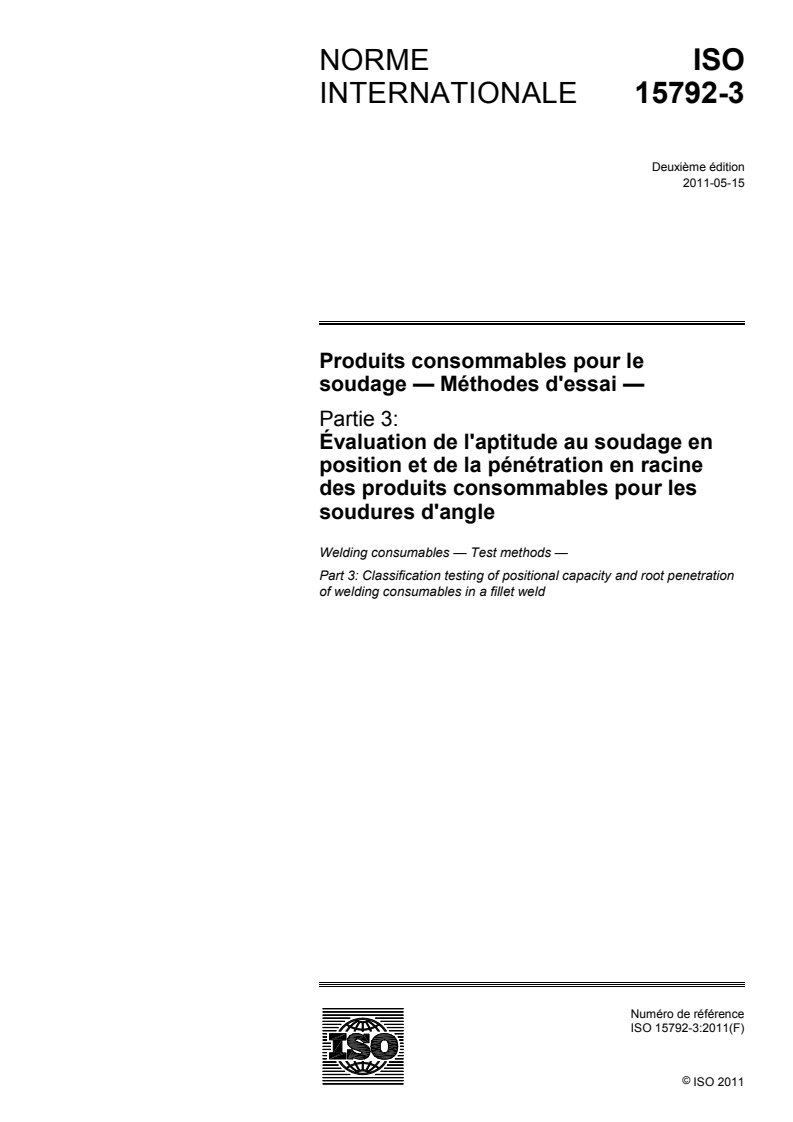

NORME ISO
INTERNATIONALE 15792-3
Deuxième édition
2011-05-15
Produits consommables pour le
soudage — Méthodes d'essai —
Partie 3:
Évaluation de l'aptitude au soudage en
position et de la pénétration en racine
des produits consommables pour les
soudures d'angle
Welding consumables — Test methods —
Part 3: Classification testing of positional capacity and root penetration
of welding consumables in a fillet weld
Numéro de référence
ISO 15792-3:2011(F)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 15792-3:2011(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 15792-3:2011(F)

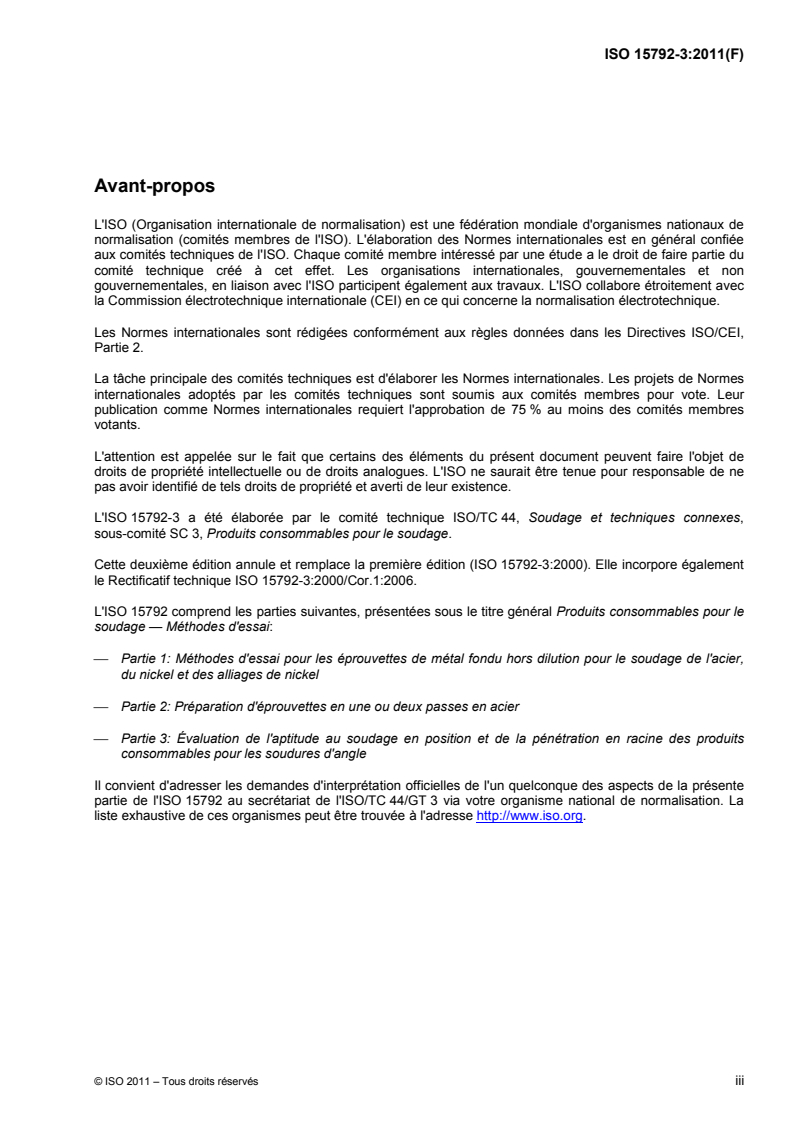

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 15792-3 a été élaborée par le comité technique ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 3, Produits consommables pour le soudage.
Cette deuxième édition annule et remplace la première édition (ISO 15792-3:2000). Elle incorpore également
le Rectificatif technique ISO 15792-3:2000/Cor.1:2006.
L'ISO 15792 comprend les parties suivantes, présentées sous le titre général Produits consommables pour le
soudage — Méthodes d'essai:
⎯ Partie 1: Méthodes d'essai pour les éprouvettes de métal fondu hors dilution pour le soudage de l'acier,
du nickel et des alliages de nickel
⎯ Partie 2: Préparation d'éprouvettes en une ou deux passes en acier
⎯ Partie 3: Évaluation de l'aptitude au soudage en position et de la pénétration en racine des produits
consommables pour les soudures d'angle
Il convient d'adresser les demandes d'interprétation officielles de l'un quelconque des aspects de la présente
partie de l'ISO 15792 au secrétariat de l'ISO/TC 44/GT 3 via votre organisme national de normalisation. La
liste exhaustive de ces organismes peut être trouvée à l'adresse http://www.iso.org.
© ISO 2011 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 15792-3:2011(F)

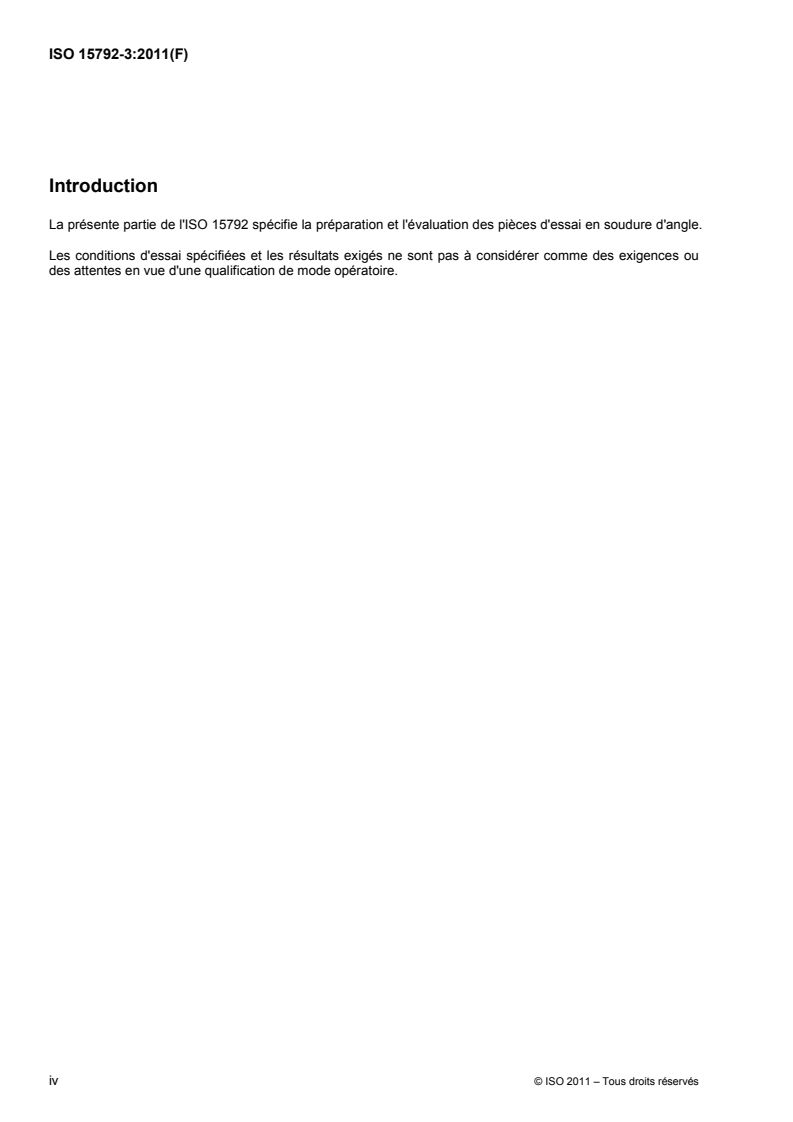

Introduction
La présente partie de l'ISO 15792 spécifie la préparation et l'évaluation des pièces d'essai en soudure d'angle.
Les conditions d'essai spécifiées et les résultats exigés ne sont pas à considérer comme des exigences ou
des attentes en vue d'une qualification de mode opératoire.
iv © ISO 2011 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 15792-3:2011(F)
Produits consommables pour le soudage — Méthodes
d'essai —
Partie 3:
Évaluation de l'aptitude au soudage en position et de la
pénétration en racine des produits consommables pour les
soudures d'angle
1 Domaine d'application
La présente partie de l'ISO 15792 spécifie la préparation et l'évaluation des pièces d'essai en soudure d'angle
pour déterminer la conformité aux exigences relatives à l'aptitude au soudage en position et à la pénétration
en racine des normes de classification des produits consommables pour le soudage des aciers non alliés et à
grains fins, des aciers faiblement alliés, des aciers inoxydables et des alliages à base de nickel.
La présente partie de l'ISO 15792 ne spécifie pas les exigences d'acceptation.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 6947, Soudage et techniques connexes — Positions de travail
3 Exigences générales
Les échantillons de produits consommables (électrodes ou fils d'apport) soumis aux essais doivent être
représentatifs des produits du fabricant faisant l'objet de la classification. Les pièces d'essai doivent être
préparées et soumises aux essais comme spécifié dans les Articles 5 et 6 ainsi que dans la norme de
classification. Les résultats d'essai doivent satisfaire aux exigences de la norme de classification.
4 Matériau de la tôle d'essai
Le matériau de la tôle d'essai doit être choisi parmi les gammes de matériaux et d'épaisseurs spécifiées dans
la norme de classification. Les surfaces à souder doivent être exemptes de calamine, rouille ou autres
impuretés.
5 Préparation de la pièce d'essai
5.1 Avant le soudage, l'un des bords de la tôle verticale (âme) de l'assemblage doit être plan et à angle
droit sur toute sa longueur de sorte que, lorsqu'il est positionné contre la tôle horizontale (semelle), qui doit
être droite et lisse, un contact intime existe sur toute la longueur de l'assemblage. L'âme et la semelle doivent
être assemblées comme représenté à la Figure 1. Les deux extrémités de l'assemblage doivent être
© ISO 2011 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 15792-3:2011(F)
positionnées à l'aide de soudures de pointage, pour assurer un contact intime sur toute la longueur de
l'assemblage et pour maintenir l'angle de 90° entre l'âme et la semelle. Les dimensions de l'âme et de la
semelle doivent être conformes à celles données dans la norme de classification de l'électrode.
Dimensions en millimètres
Légende
1 âme
2 semelle
Si elles ne sont pas spécifiées dans la norme de classification, les valeurs suivantes peuv
...
