Geometrical product specifications (GPS) -- Geometrical tolerancing -- Tolerances of form, orientation, location and run-out

ISO 1101:2017 defines the symbol language for geometrical specification of workpieces and the rules for its interpretation. It provides the foundation for geometrical specification. The illustrations in this document are intended to illustrate how a specification can be fully indicated with visible annotation (including e.g. TEDs). NOTE 1 Other International Standards referenced in Clause 2 and in Tables 3 and 4 provide more detailed information on geometrical tolerancing. NOTE 2 This document gives rules for explicit and direct indications of geometrical specifications. Alternatively, the same specifications can be indicated indirectly in accordance with ISO 16792 by attaching them to a 3D CAD model. In this case, it is possible that some elements of the specification are available through a query function or other interrogation of information on the model instead of being indicated using visible annotation

Spécification géométrique des produits (GPS) -- Tolérancement géométrique -- Tolérancement de forme, orientation, position et battement

ISO 1101:2017 définit le langage symbolique utilisé pour la spécification géométrique des pičces, ainsi que ses rčgles d'interprétation. Il établit la base de la spécification géométrique. Les illustrations du présent document visent ŕ illustrer la façon dont une spécification peut ętre indiquée dans son intégralité avec annotation visible (y compris par exemple les TEDs). NOTE 1 D'autres Normes internationales, citées ŕ l'Article 2 et dans les Tableaux 3 et 4, fournissent des informations plus détaillées sur le tolérancement géométrique. NOTE 2 Le présent document spécifie les rčgles pour des indications explicites et directes des spécifications géométriques. Les męmes spécifications peuvent également ętre indiquées de façon indirecte, conformément ŕ l'ISO 16792, en les rattachant ŕ un modčle CAO en 3D. Dans ce cas, il est possible que certains éléments de la spécification soient disponibles par une fonction de requęte ou d'une autre méthode d'interrogation des informations sur le modčle, plutôt que d'ętre indiqués au moyen d'une annotation visible.

General Information

Status
Published
Publication Date
31-Jan-2017
Current Stage
6060 - International Standard published
Start Date
13-Nov-2016
Completion Date
01-Feb-2017
Ref Project

RELATIONS

Buy Standard

Standard
ISO 1101:2017 - Geometrical product specifications (GPS) -- Geometrical tolerancing -- Tolerances of form, orientation, location and run-out
English language
145 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 1101:2017 - Spécification géométrique des produits (GPS) -- Tolérancement géométrique -- Tolérancement de forme, orientation, position et battement
French language
149 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 1101
Fourth edition
2017-02
Geometrical product specifications
(GPS) — Geometrical tolerancing
— Tolerances of form, orientation,
location and run-out

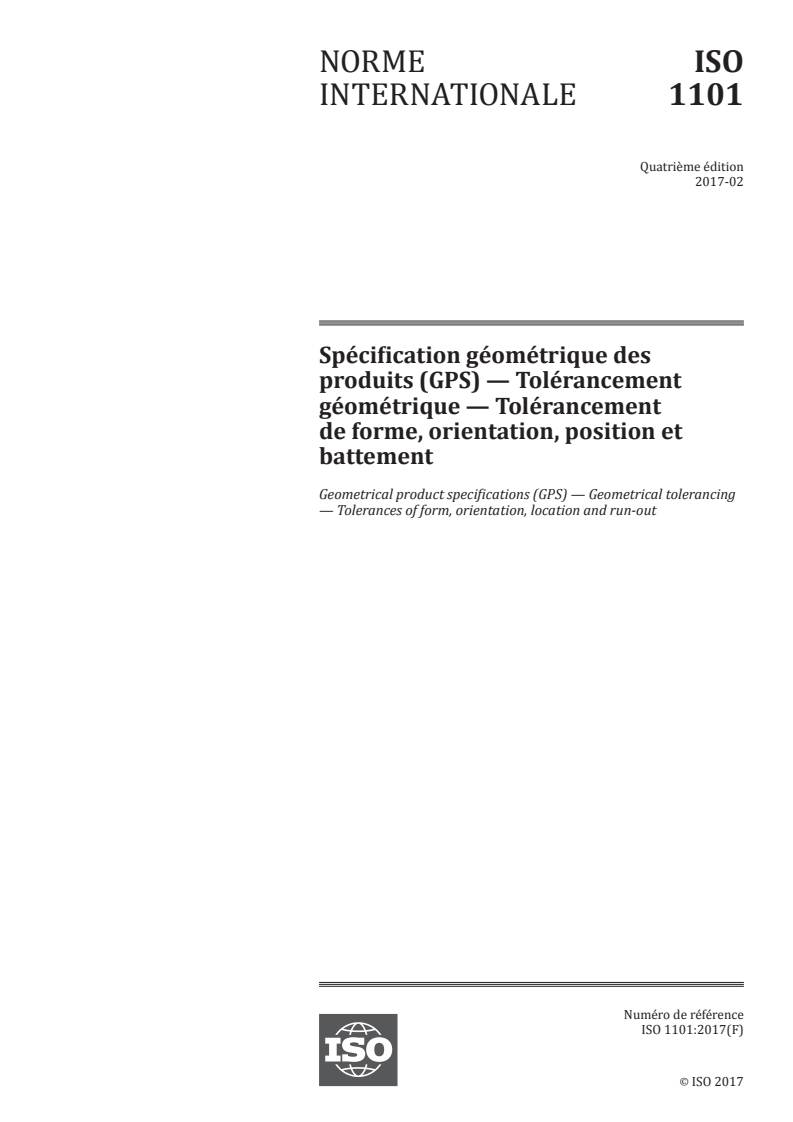

Spécification géométrique des produits (GPS) — Tolérancement
géométrique — Tolérancement de forme, orientation, position et
battement
Reference number
ISO 1101:2017(E)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 1101:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 1101:2017(E)

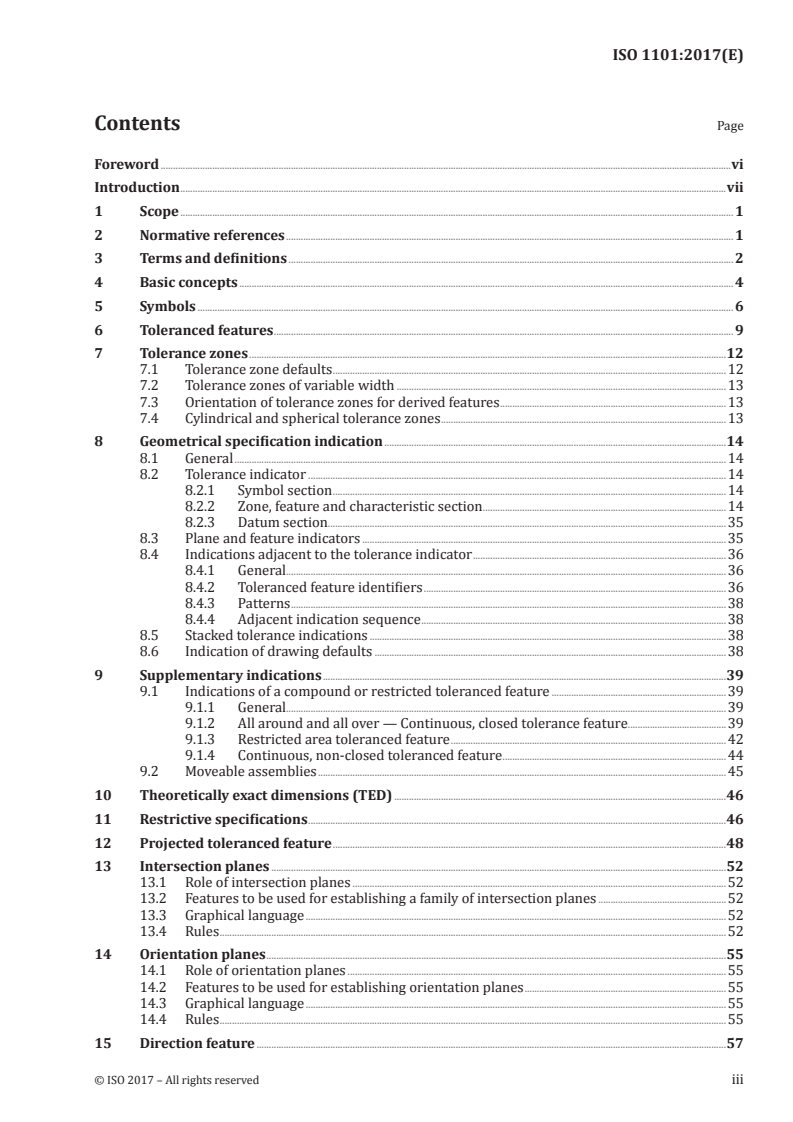

Contents Page

Foreword ........................................................................................................................................................................................................................................vi

Introduction ..............................................................................................................................................................................................................................vii

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Basic concepts ......................................................................................................................................................................................................... 4

5 Symbols .......................................................................................................................................................................................................................... 6

6 Toleranced features ........................................................................................................................................................................................... 9

7 Tolerance zones ..................................................................................................................................................................................................12

7.1 Tolerance zone defaults ................................................................................................................................................................12

7.2 Tolerance zones of variable width ......................................................................................................................................13

7.3 Orientation of tolerance zones for derived features ............................................................................................13

7.4 Cylindrical and spherical tolerance zones ....................................................................................................................13

8 Geometrical specification indication ...........................................................................................................................................14

8.1 General ........................................................................................................................................................................................................14

8.2 Tolerance indicator ..........................................................................................................................................................................14

8.2.1 Symbol section ................................................................................................................................................................14

8.2.2 Zone, feature and characteristic section ...................................................................................................14

8.2.3 Datum section..................................................................................................................................................................35

8.3 Plane and feature indicators ....................................................................................................................................................35

8.4 Indications adjacent to the tolerance indicator .......................................................................................................36

8.4.1 General...................................................................................................................................................................................36

8.4.2 Toleranced feature identifiers ...........................................................................................................................36

8.4.3 Patterns .................................................................................................................................................................................38

8.4.4 Adjacent indication sequence ............................................................................................................................38

8.5 Stacked tolerance indications .................................................................................................................................................38

8.6 Indication of drawing defaults ...............................................................................................................................................38

9 Supplementary indications ....................................................................................................................................................................39

9.1 Indications of a compound or restricted toleranced feature .......................................................................39

9.1.1 General...................................................................................................................................................................................39

9.1.2 All around and all over — Continuous, closed tolerance feature ........................................39

9.1.3 Restricted area toleranced feature ................................................................................................................42

9.1.4 Continuous, non-closed toleranced feature ...........................................................................................44

9.2 Moveable assemblies ......................................................................................................................................................................45

10 Theoretically exact dimensions (TED) .......................................................................................................................................46

11 Restrictive specifications ..........................................................................................................................................................................46

12 Projected toleranced feature ................................................................................................................................................................48

13 Intersection planes .........................................................................................................................................................................................52

13.1 Role of intersection planes ........................................................................................................................................................52

13.2 Features to be used for establishing a family of intersection planes ....................................................52

13.3 Graphical language ...........................................................................................................................................................................52

13.4 Rules ..............................................................................................................................................................................................................52

14 Orientation planes ...........................................................................................................................................................................................55

14.1 Role of orientation planes ..........................................................................................................................................................55

14.2 Features to be used for establishing orientation planes ..................................................................................55

14.3 Graphical language ...........................................................................................................................................................................55

14.4 Rules ..............................................................................................................................................................................................................55

15 Direction feature ...............................................................................................................................................................................................57

© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------

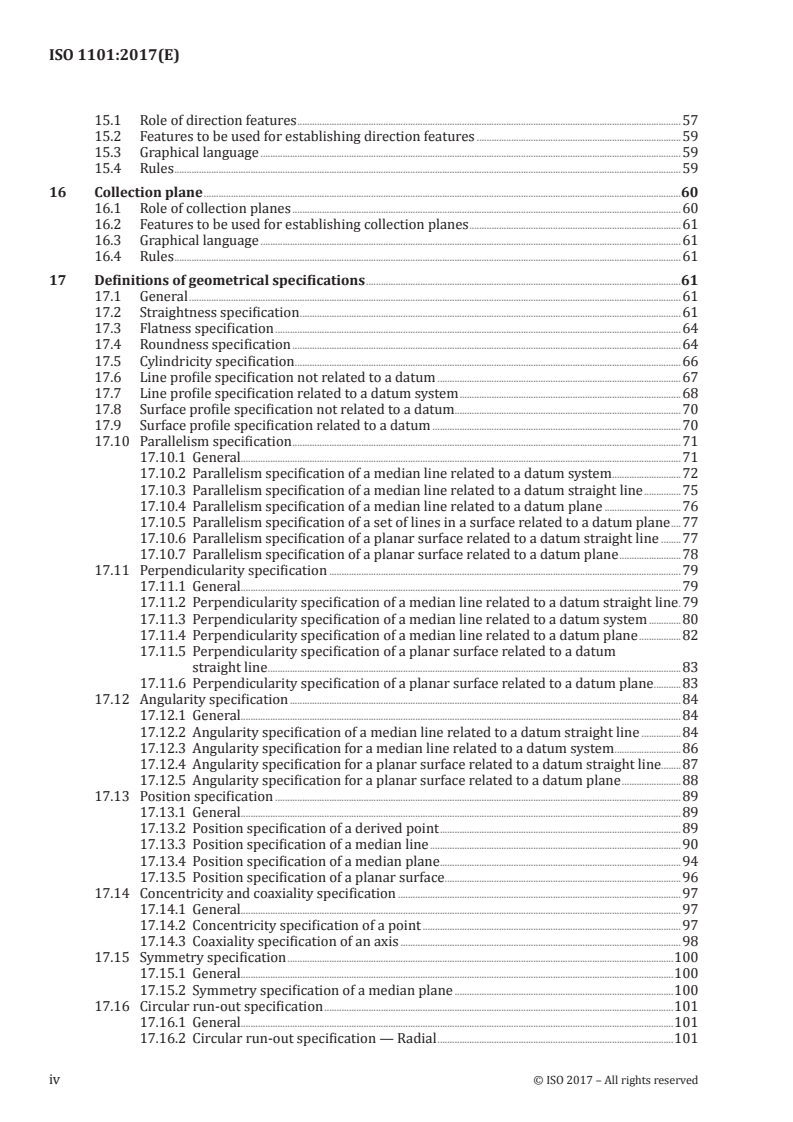

ISO 1101:2017(E)

15.1 Role of direction features ............................................................................................................................................................57

15.2 Features to be used for establishing direction features ...................................................................................59

15.3 Graphical language ...........................................................................................................................................................................59

15.4 Rules ..............................................................................................................................................................................................................59

16 Collection plane ..................................................................................................................................................................................................60

16.1 Role of collection planes ..............................................................................................................................................................60

16.2 Features to be used for establishing collection planes ......................................................................................61

16.3 Graphical language ...........................................................................................................................................................................61

16.4 Rules ..............................................................................................................................................................................................................61

17 Definitions of geometrical specifications ................................................................................................................................61

17.1 General ........................................................................................................................................................................................................61

17.2 Straightness specification ...........................................................................................................................................................61

17.3 Flatness specification .....................................................................................................................................................................64

17.4 Roundness specification ..............................................................................................................................................................64

17.5 Cylindricity specification .............................................................................................................................................................66

17.6 Line profile specification not related to a datum ...................................................................................................67

17.7 Line profile specification related to a datum system ..........................................................................................68

17.8 Surface profile specification not related to a datum............................................................................................70

17.9 Surface profile specification related to a datum .....................................................................................................70

17.10 Parallelism specification ..............................................................................................................................................................71

17.10.1 General...................................................................................................................................................................................71

17.10.2 Parallelism specification of a median line related to a datum system ............................72

17.10.3 Parallelism specification of a median line related to a datum straight line ...............75

17.10.4 Parallelism specification of a median line related to a datum plane ...............................76

17.10.5 Parallelism specification of a set of lines in a surface related to a datum plane ....77

17.10.6 Parallelism specification of a planar surface related to a datum straight line ........77

17.10.7 Parallelism specification of a planar surface related to a datum plane .........................78

17.11 Perpendicularity specification ...............................................................................................................................................79

17.11.1 General...................................................................................................................................................................................79

17.11.2 Perpendicularity specification of a median line related to a datum straight line .79

17.11.3 Perpendicularity specification of a median line related to a datum system .............80

17.11.4 Perpendicularity specification of a median line related to a datum plane .................82

17.11.5 Perpendicularity specification of a planar surface related to a datum

straight line ........................................................................................................................................................................83

17.11.6 Perpendicularity specification of a planar surface related to a datum plane ...........83

17.12 Angularity specification ...............................................................................................................................................................84

17.12.1 General...................................................................................................................................................................................84

17.12.2 Angularity specification of a median line related to a datum straight line ................84

17.12.3 Angularity specification for a median line related to a datum system ...........................86

17.12.4 Angularity specification for a planar surface related to a datum straight line........87

17.12.5 Angularity specification for a planar surface related to a datum plane ........................88

17.13 Position specification .....................................................................................................................................................................89

17.13.1 General...................................................................................................................................................................................89

17.13.2 Position specification of a derived point ..................................................................................................89

17.13.3 Position specification of a median line ......................................................................................................90

17.13.4 Position specification of a median plane ..................................................................................................94

17.13.5 Position specification of a planar surface ................................................................................................96

17.14 Concentricity and coaxiality specification ...................................................................................................................97

17.14.1 General...................................................................................................................................................................................97

17.14.2 Concentricity specification of a point .........................................................................................................97

17.14.3 Coaxiality specification of an axis ..................................................................................................................98

17.15 Symmetry specification .............................................................................................................................................................100

17.15.1 General................................................................................................................................................................................100

17.15.2 Symmetry specification of a median plane .........................................................................................100

17.16 Circular run-out specification ..............................................................................................................................................101

17.16.1 General................................................................................................................................................................................101

17.16.2 Circular run-out specification — Radial ................................................................................................101

iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 1101:2017(E)

17.16.3 Circular run-out specification — Axial ...................................................................................................103

17.16.4 Circular runout in any direction ...................................................................................................................104

17.16.5 Circular run-out specification in a specified direction ..............................................................106

17.17 Total run-out specification......................................................................................................................................................107

17.17.1 General................................................................................................................................................................................107

17.17.2 Total run-out specification — Radial .......................................................................................................107

17.17.3 Total run-out specification – Axial ..............................................................................................................108

Annex A (informative) Deprecated and former practices .......................................................................................................110

Annex B (informative) Explicit and implicit rules for geometrical tolerance zones ...................................119

Annex C (informative) Filters ................................................................................................................................................................................125

Annex D (normative) ISO special specification elements for form ................................................................................128

Annex E (informative) Filter details ...............................................................................................................................................................129

Annex F (normative) Relations and dimensions of graphical symbols .....................................................................142

Annex G (informative) Relation to the GPS matrix model .......................................................................................................144

Bibliography .........................................................................................................................................................................................................................145

© ISO 2017 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 1101:2017(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,

as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the

Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 213, Dimensional and geometrical product

specifications and verifications.

This fourth edition cancels and replaces the third edition (ISO 1101:2012), which has been technically

revised.
It also incorporates the Technical Corrigendum ISO 1101:2012/Cor.1:2013.
The main changes are as follows.

— Tools have been added to specify the filtering of the toleranced feature and a line type has been

designated for its illustration.
— Tools have been added to tolerance associated features.

— Tools have been added to specify form characteristics by specifying the reference feature association

and the specified parameter.
— Tools have been added to specify the constraints to the tolerance zone.

— The rules for specifications using “all around” or “all over” modifiers have been clarified.

— The direction of the tolerance zone in the case of roundness tolerances for revolute surfaces that are

neither cylindrical nor spherical, e.g. cones shall now always be indicated to avoid an exception to

the general rule that specifications for integral features apply perpendicular to the surface.

— The “from-to” symbol has been retired and replaced by the “between” symbol.
vi © ISO 2017 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 1101:2017(E)
Introduction

This document is a geometrical product specification (GPS) standard and is to be regarded as a general

GPS standard (see ISO 14638). It influences chain links A, B and C of the chain of standards on form,

orientation, location and run out.

The ISO GPS Masterplan given in ISO 14638 gives an overview of the ISO GPS system of which this

document is a part. The fundamental rules of ISO GPS given in ISO 8015 apply to this document.

The default decision rules given in ISO 14253-1 apply to specifications made in accordance with this

document, unless otherwise stated.

For more detailed information on the relation of this document to the GPS matrix model, see Annex G.

This document represents the initial basis and describes the required fundamentals for geometrical

tolerancing. Nevertheless, it is advisable to consult the separate standards referenced in Clause 2 and in

Tables 3 and 4 for more detailed information.
For the presentation of lettering (proportions and dimensions), see ISO 3098-2.

All figures in this document for the 2D drawing indications have been drawn in first-angle projection

with dimensions and tolerances in millimetres. It should be understood that third-angle projection

and other units of measurement could have been used equally well without prejudice to the principles

established. For all figures giving specification examples in 3D, the dimensions and tolerances are the

same as for the similar figures shown in 2D.

The figures in this document represent either 2D drawing views or 3D axonometric views on 2D

drawings and are intended to illustrate how a specification can be fully indicated with visible

annotation. For possibilities of illustrating a specification where elements of the specification may be

available through a query function or other interrogation of information on the 3D CAD model and rules

for attaching specifications to 3D CAD models, see ISO 16792.

The figures in this document illustrate the text and are not intended to reflect an actual application.

Consequently, the figures are not fully dimensioned and specified, showing only the relevant general

principles. Neither are the figures intended to imply a particular display requirement in terms of

whether hidden detail, tangent lines or other annotations are shown or not shown. Many figures have

lines or details removed for clarity, or added or extended to assist with the illustration of the text. See

Table 1 for the line types used in definition figures.

In order for a GPS specification to be unambiguous, the partition defining the boundary of the toleranced

feature, as well as the filtering, has to be well defined. Currently, the detailed rules for partitioning and

the default for filtering are not defined in GPS standards.

For a definitive presentation (proportions and dimensions) of the symbolization for geometrical

tolerancing, see ISO 7083 and Annex F.

Annex A has been provided for information only. It presents previous drawing indications that have

been omitted here and are no longer used.

For the purposes of this document, the terms “axis” and “median plane” are used for derived features

of perfect form, and the terms “median line” and “median surface” for derived features of imperfect

form. Furthermore, the following line types have been used in the explanatory illustrations, i.e. those

representing non-technical drawings for which the rules of ISO 128 (all parts) apply.

© ISO 2017 – All rights reserved vii
---------------------- Page: 7 ----------------------
ISO 1101:2017(E)
Table 1
Line type
Feature level Feature type Details
Visible Behind plane/surface
point
integral feature line/axis wide continuous narrow dashed
surface/plane
Nominal feature
point
narrow long dashed narrow dashed
derived feature line/axis
dotted dotted
surface/plane
surface wide freehand con- narrow freehand
Real feature integral feature
tinuous dashed
point
integral feature line wide short dashed narrow short dashed
surface
Extracted feature
point
derived feature line wide dotted narrow dotted
surface
line
Filtered feature integral feature continuous narrow continuous narrow
surface
point
narrow dou-
wide doubled-dashed
integral feature straight line ble-dashed dou-
double-dotted
ble-dotted
plane
point
narrow long dashed wide dashed
Associated feature derived feature straight line (axis)
double-dotted double-dotted
plane
point
wide long dashed narrow long dashed
datum line/axis
double-short dashed double-short dashed
surface/plane
Tolerance zone limits, line
continuous narrow narrow dashed
tolerance planes
surface
...

NORME ISO
INTERNATIONALE 1101
Quatrième édition
2017-02
Spécification géométrique des
produits (GPS) — Tolérancement
géométrique — Tolérancement
de forme, orientation, position et
battement
Geometrical product specifications (GPS) — Geometrical tolerancing
— Tolerances of form, orientation, location and run-out
Numéro de référence
ISO 1101:2017(F)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 1101:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 1101:2017(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................vi

Introduction ..............................................................................................................................................................................................................................vii

1 Domaine d’application ...................................................................................................................................................................................1

2 Références normatives ...................................................................................................................................................................................1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Concepts de base ..................................................................................................................................................................................................4

5 Symboles ....................................................................................................................................................................................................................... 7

6 Éléments tolérancés .......................................................................................................................................................................................10

7 Zones de tolérance ...........................................................................................................................................................................................13

7.1 Zone de tolérance par défaut ...................................................................................................................................................13

7.2 Zones de tolérance de largeur variable ...........................................................................................................................14

7.3 Orientation des zones de tolérance pour les éléments dérivés .................................................................14

7.4 Zones de tolérance cylindriques et sphériques .......................................................................................................14

8 Indication de spécification géométrique .................................................................................................................................15

8.1 Généralités ...............................................................................................................................................................................................15

8.2 Indicateur de tolérance .................................................................................................................................................................15

8.2.1 Section «Symbole» .......................................................................................................................................................15

8.2.2 Section «Zone, élément et caractéristique» ...........................................................................................15

8.2.3 Section «références spécifiées» ........................................................................................................................36

8.3 Indicateurs de plan et d’élément ..........................................................................................................................................36

8.4 Indications adjacentes à l’indicateur de tolérance ................................................................................................37

8.4.1 Généralités .........................................................................................................................................................................37

8.4.2 Identificateurs d’élément tolérancé .............................................................................................................37

8.4.3 Groupes d’élément ......................................................................................................................................................39

8.4.4 Ordre d’indication adjacente ..............................................................................................................................39

8.5 Indications de tolérances empilées ....................................................................................................................................39

8.6 Indication des cas par défaut d’un dessin .....................................................................................................................40

9 Indications complémentaires ..............................................................................................................................................................40

9.1 Indications d’un élément tolérancé composé ou restreint ............................................................................40

9.1.1 Généralités .........................................................................................................................................................................40

9.1.2 Tout autour et sur toute la pièce — Élément tolérancé continu fermé .........................41

9.1.3 Élément tolérancé en zone restreinte .........................................................................................................43

9.1.4 Élément tolérancé continu non fermé ........................................................................................................45

9.2 Assemblages mobiles .....................................................................................................................................................................47

10 Dimensions théoriques exactes (TED) .......................................................................................................................................47

11 Spécifications restrictives ........................................................................................................................................................................48

12 Élément tolérancé projeté .......................................................................................................................................................................50

13 Plans d’intersection ........................................................................................................................................................................................54

13.1 Rôle des plans d’intersection ...................................................................................................................................................54

13.2 Éléments à utiliser pour établir une famille de plans d’intersection ....................................................54

13.3 Langage graphique ...........................................................................................................................................................................54

13.4 Règles ...........................................................................................................................................................................................................54

14 Plans d’orientation ..........................................................................................................................................................................................57

14.1 Rôle des plans d’orientation .....................................................................................................................................................57

14.2 Éléments à utiliser pour définir des plans d’orientation .................................................................................57

14.3 Langage graphique ...........................................................................................................................................................................57

14.4 Règles ...........................................................................................................................................................................................................58

15 Élément de direction .....................................................................................................................................................................................59

© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 1101:2017(F)

15.1 Rôle des éléments de direction ..............................................................................................................................................59

15.2 Éléments à utiliser pour établir des éléments de direction ..........................................................................61

15.3 Langage graphique ...........................................................................................................................................................................61

15.4 Règles ...........................................................................................................................................................................................................62

16 Plan de collection ..............................................................................................................................................................................................63

16.1 Rôle des plans de collection ......................................................................................................................................................63

16.2 Éléments à utiliser pour définir des plans de collection ..................................................................................63

16.3 Langage graphique ...........................................................................................................................................................................63

16.4 Règles ...........................................................................................................................................................................................................63

17 Définitions des spécifications géométriques .......................................................................................................................63

17.1 Généralités ...............................................................................................................................................................................................63

17.2 Spécification de rectitude ...........................................................................................................................................................63

17.3 Spécification de planéité ..............................................................................................................................................................66

17.4 Spécification de circularité ........................................................................................................................................................66

17.5 Spécification de cylindricité .....................................................................................................................................................68

17.6 Spécification de profil de ligne ne se rapportant pas à une référence spécifiée .........................69

17.7 Spécification de profil de ligne se rapportant à un système de références spécifiées ...........71

17.8 Spécification de profil de surface ne se rapportant pas à une référence spécifiée ...................72

17.9 Spécification de profil de surface se rapportant à une référence spécifiée .....................................73

17.10 Spécification de parallélisme ...................................................................................................................................................74

17.10.1 Généralités .........................................................................................................................................................................74

17.10.2 Spécification de parallélisme d’une ligne médiane par rapport à un

système de références spécifiées ....................................................................................................................74

17.10.3 Spécification de parallélisme d’une ligne médiane par rapport à une

droite de référence spécifiée ..............................................................................................................................77

17.10.4 Spécification de parallélisme d’une ligne médiane par rapport à un plan

de référence spécifiée ...............................................................................................................................................78

17.10.5 Spécification de parallélisme d’un ensemble de lignes d’une surface par

rapport à un plan de référence spécifiée .................................................................................................79

17.10.6 Spécification de parallélisme d’une surface plane par rapport à une droite

de référence spécifiée ...............................................................................................................................................79

17.10.7 Spécification de parallélisme d’une surface plane par rapport à un plan de

référence spécifiée ......................................................................................................................................................80

17.11 Spécification de perpendicularité ........................................................................................................................................81

17.11.1 Généralités .........................................................................................................................................................................81

17.11.2 Spécification de perpendicularité d’une ligne médiane par rapport à une

droite de référence spécifiée ..............................................................................................................................81

17.11.3 Spécification de perpendicularité d’une ligne médiane par rapport à un

système de références spécifiées ....................................................................................................................82

17.11.4 Spécification de perpendicularité d’une ligne médiane par rapport à un

plan de référence spécifiée ..................................................................................................................................84

17.11.5 Spécification de perpendicularité d’une surface plane par rapport à une

droite de référence spécifiée ..............................................................................................................................85

17.11.6 Spécification de perpendicularité d’une surface plane par rapport à un

plan de référence spécifiée ..................................................................................................................................86

17.12 Spécification d’inclinaison .........................................................................................................................................................87

17.12.1 Généralités .........................................................................................................................................................................87

17.12.2 Spécification d’inclinaison d’une ligne médiane par rapport à une droite

de référence spécifiée ...............................................................................................................................................87

17.12.3 Spécification d’inclinaison d’une ligne médiane par rapport à un système

de références spécifiées ..........................................................................................................................................89

17.12.4 Spécification d’inclinaison d’une surface plane par rapport à une droite de

référence spécifiée ......................................................................................................................................................90

17.12.5 Spécification d’inclinaison d’une surface plane par rapport à un plan de

référence spécifiée ......................................................................................................................................................91

17.13 Spécification de localisation .....................................................................................................................................................92

17.13.1 Généralités .........................................................................................................................................................................92

iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 1101:2017(F)

17.13.2 Spécification de localisation d’un point dérivé ...................................................................................92

17.13.3 Spécification de localisation d’une ligne médiane ...........................................................................93

17.13.4 Spécification de localisation d’un plan médian ..................................................................................97

17.13.5 Spécification de localisation d’une surface plane .............................................................................99

17.14 Spécification de concentricité et de coaxialité .......................................................................................................100

17.14.1 Généralités ......................................................................................................................................................................100

17.14.2 Spécification de concentricité d’un point .............................................................................................100

17.14.3 Spécification de coaxialité d’un axe ...........................................................................................................101

17.15 Spécification de symétrie .........................................................................................................................................................103

17.15.1 Généralités ......................................................................................................................................................................103

17.15.2 Spécification de symétrie d’un plan médian ......................................................................................103

17.16 Spécification de battement circulaire ............................................................................................................................104

17.16.1 Généralités ......................................................................................................................................................................104

17.16.2 Spécification de battement circulaire radial ......................................................................................104

17.16.3 Spécification de battement circulaire axial .........................................................................................106

17.16.4 Battement circulaire dans une direction quelconque ................................................................107

17.16.5 Spécification de battement circulaire dans une direction spécifiée ..............................109

17.17 Spécification de battement total ........................................................................................................................................110

17.17.1 Généralités ......................................................................................................................................................................110

17.17.2 Spécification de battement total radial ..................................................................................................110

17.17.3 Spécification de battement total — Axial .............................................................................................111

Annexe A (informative) Anciennes pratiques et pratiques déconseillées..............................................................113

Annexe B (informative) Règles explicites et implicites pour les zones de

tolérance géométrique ............................................................................................................................................................................122

Annexe C (informative) Filtres .............................................................................................................................................................................128

Annexe D (normative) Composants de spécification particulière ISO de forme ............................................131

Annexe E (informative) Détails concernant les filtres .................................................................................................................132

Annexe F (normative) Relations et dimensions des symboles graphiques ...........................................................146

Annexe G (informative) Relation avec le modèle de matrice GPS ....................................................................................148

Bibliographie .......................................................................................................................................................................................................................149

© ISO 2017 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 1101:2017(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation

de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation

mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien

suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html

Le présent document a été préparé par le comité technique ISO/TC 213, Spécifications et vérification

dimensionnelles et géométriques des produits.

Cette quatrième édition annule et remplace la troisième édition (ISO 1101:2012), qui a fait l’objet d’une

révision technique.
Elle incorpore également le Rectificatif technique ISO 1101:2012/Cor.1:2013.
Les principaux changements sont les suivants.

— Ajout d’outils permettant de spécifier le filtrage de l’élément tolérancé et désignation d’un type de

ligne à des fins d’illustration.
— Ajout d’outils permettant de tolérancer les éléments associés.

— Ajout d’outils permettant de spécifier les caractéristiques de forme en spécifiant l’association

d’élément d’évaluation et le paramètre tolérancé.

— Ajout d’outils permettant de spécifier les contraintes relatives à la zone de tolérance.

— Clarification des règles applicables aux spécifications utilisant les modificateurs «tout autour» ou

«sur toute la pièce».

— Obligation maintenant de toujours indiquer la direction de la zone de tolérance dans le cas des

tolérances de circularité des surfaces de révolution qui ne sont ni cylindriques ni sphériques, par

exemple des cônes, pour éviter une exception à la règle générale selon laquelle les spécifications

applicables aux éléments intégraux s’appliquent perpendiculairement à la surface.

— Retrait du symbole «de-à» remplacé par le symbole «entre».
vi © ISO 2017 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 1101:2017(F)
Introduction

Le présent document est une norme de spécification géométrique des produits (GPS) et doit être

considérée comme une norme GPS générale (voir l’ISO 14638). Elle influence les maillons A, B et C de la

chaîne de normes sur la forme, l’orientation, la position et le battement.

Le schéma directeur ISO GPS donné dans l’ISO 14638 donne une vue d’ensemble du système ISO GPS,

dont le présent document fait partie. Les principes fondamentaux de l’ISO GPS donnés dans l’ISO 8015

s’appliquent au présent document. Les règles de décision par défaut données dans l’ISO 14253-1

s’appliquent aux spécifications faites conformément au présent document, sauf indication contraire.

Pour de plus amples informations sur la relation du présent document avec le modèle de matrice GPS,

voir l’Annexe G.

Le présent document donne les premières bases et décrit les notions fondamentales requises du

tolérancement géométrique. Il est cependant conseillé de consulter les autres normes référencées à

l’Article 2 et dans les Tableaux 3 et 4 pour de plus amples informations.

La présentation de l’écriture (proportions et dimensions) est décrite dans l’ISO 3098-2.

Toutes les figures du présent document pour les indications des dessins en 2D ont été tracées par

projection du premier dièdre avec des dimensions et des tolérances en millimètres. Il est entendu que

la projection du troisième dièdre et d’autres unités de mesurage pourraient être utilisées de la même

façon sans nuire aux principes établis. Pour toutes les figures donnant des exemples de spécification en

3D, les dimensions et les tolérances sont les mêmes que pour les figures similaires données en 2D.

Les figures du présent document sont soit des vues de dessins en 2D, soit des vues axonométriques en

3D de dessins en 2D, et elles visent à illustrer la façon dont une spécification peut être indiquée dans

son intégralité avec une annotation visible. Pour connaître les possibilités en matière de représentation

d’une spécification dont les éléments de spécification peuvent être disponibles via une fonction de

recherche ou toute autre interrogation des données sur le modèle CAO en 3D, ainsi que les règles

applicables au rattachement des spécifications aux modèles CAO en 3D, voir ISO 16792.

Les figures du présent document illustrent le texte et ne prétendent pas refléter des applications réelles.

En conséquence, les figures ne sont pas complètement cotées et spécifiées; elles illustrent seulement

les principes généraux concernés. Les figures ne sont pas non plus destinées à impliquer une exigence

particulière de présentation, à savoir si un détail caché, des lignes tange
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
