ISO 10243:2019

Tools for pressing — Compression springs with rectangular section — Housing dimensions and colour coding

This document establishes the technical specifications for compression springs made from rectangular wires. The parameters set in this document are applicable to springs which are set. This document does not attempt to specify the quality of the springs themselves, nor all of their dimensions (e.g. cross-section), their material or their length of life. The springs are classified into spring rates: light, medium, strong and extra strong. For each spring rate, this document gives a colour code.

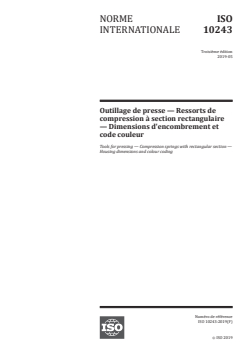

Outillage de presse — Ressorts de compression à section rectangulaire — Dimensions d'encombrement et code couleur

Le présent document fixe les spécifications techniques des ressorts de compression dont les fils sont de section rectangulaire. Les paramètres établis dans le présent document s'appliquent aux ressorts lorsqu'ils sont montés. Il ne spécifie pas la qualité des ressorts eux-mêmes, ni toutes leurs dimensions (par exemple la section du fil), ni leur matière constitutive, ni leur longévité. Les ressorts sont classés suivant leur charge: légère, moyenne, forte et extra-forte. Pour chacune de ces charge, le présent document définit un code de couleur.

General Information

• Status: Published
• Publication Date: 16-May-2019
• ICS: 01.070 - Colour coding
• ICS: 25.120.10 - Forging equipment. Presses. Shears
• Technical Committee: ISO/TC 29/SC 8 - Tools for pressing and moulding
• Drafting Committee: ISO/TC 29/SC 8/WG 2 - Tools for pressing
• Current Stage: 9060 - Close of review
• Start Date: 02-Dec-2029

Relations

• Revises: ISO 10243:2010/Amd 1:2011 - Tools for pressing — Compression springs with rectangular section — Housing dimensions and colour coding — Amendment 1
• Effective Date: 14-Apr-2018
• Revises: ISO 10243:2010 - Tools for pressing — Compression springs with rectangular section — Housing dimensions and colour coding
• Effective Date: 14-Apr-2018

Standards Content (Sample)

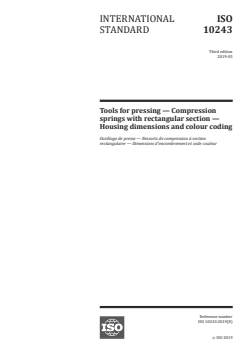

INTERNATIONAL ISO
STANDARD 10243
Third edition
2019-05
Tools for pressing — Compression
springs with rectangular section —
Housing dimensions and colour coding
Outillage de presse — Ressorts de compression à section
rectangulaire — Dimensions d'encombrement et code couleur
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

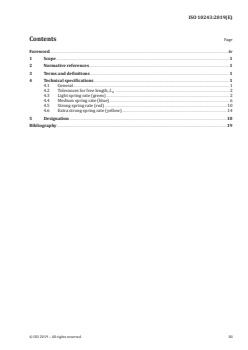

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Technical specifications . 1
4.1 General . 1
4.2 Tolerances for free length, L . 2
o
4.3 Light spring rate (green) . 2
4.4 Medium spring rate (blue) . 6
4.5 Strong spring rate (red) .10
4.6 Extra strong spring rate (yellow) .14
5 Designation .18
Bibliography .19

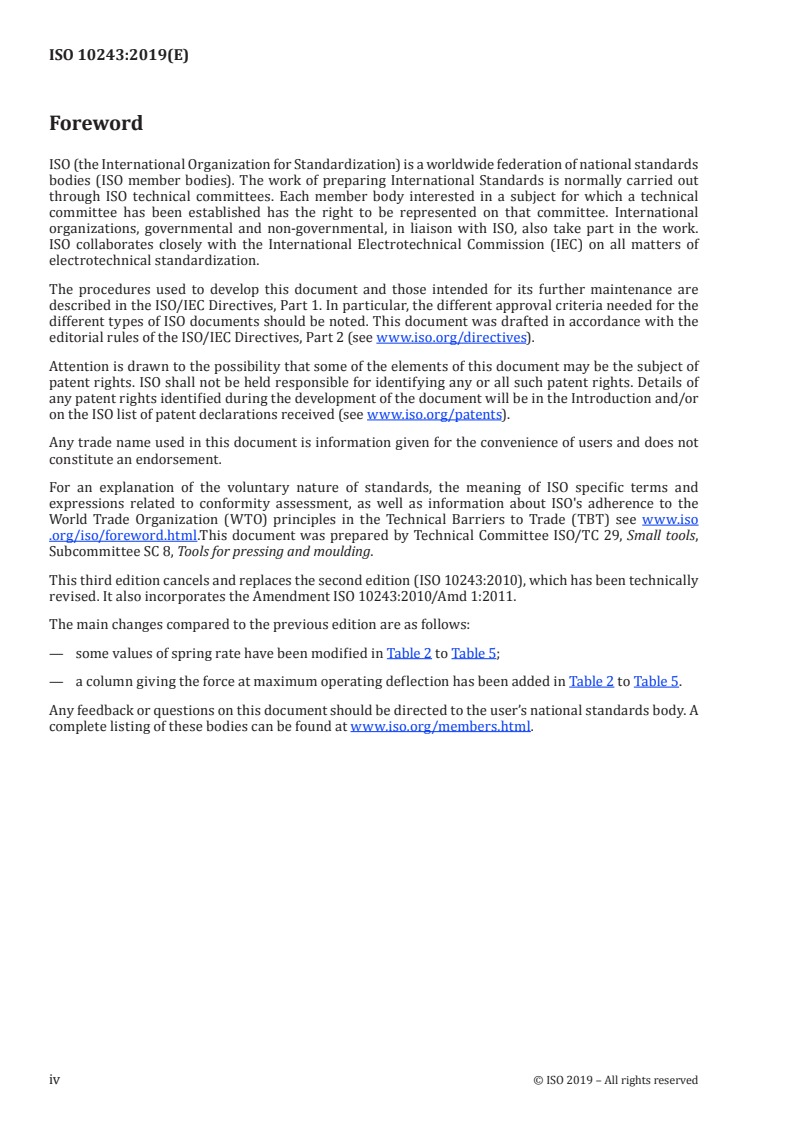

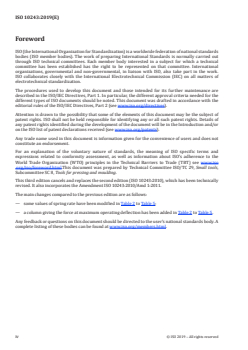

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html .This document was prepared by Technical Committee ISO/TC 29, Small tools,
Subcommittee SC 8, Tools for pressing and moulding.
This third edition cancels and replaces the second edition (ISO 10243:2010), which has been technically
revised. It also incorporates the Amendment ISO 10243:2010/Amd 1:2011.
The main changes compared to the previous edition are as follows:
— some values of spring rate have been modified in Table 2 to Table 5;
— a column giving the force at maximum operating deflection has been added in Table 2 to Table 5.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

INTERNATIONAL STANDARD ISO 10243:2019(E)
Tools for pressing — Compression springs with rectangular
section — Housing dimensions and colour coding
1 Scope
This document establishes the technical specifications for compression springs made from
rectangular wires.
The parameters set in this document are applicable to springs which are set. This document does not
attempt to specify the quality of the springs themselves, nor all of their dimensions (e.g. cross-section),
their material or their length of life.
The springs are classified into spring rates: light, medium, strong and extra strong. For each spring
rate, this document gives a colour code.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
spring rate
force required to deflect a compression spring by one unit of length
[SOURCE: : ISO 26909:2009, 5.21, modified — Limited the definition to compression spring.]
4 Technical specifications
4.1 General
Compression springs in accordance with this document shall comply with Figure 1 and the provisions
of 4.2 to 4.6.
Key
L free length
o
D rod diameter
d
D hole diameter
H
Figure 1 — Compression springs
4.2 Tolerances for free length, L
o
The tolerances for free length, L , shall comply with Figure 1 and Table 1.
o
Table 1 — Tolerances of free length
L
o
Tolerance
mm
±1 mm
152 ±1 % L
o
4.3 Light spring rate (green)
Compression springs of light spring rate in accordance with this document shall comply with Figure 1
and Table 2.
2 © ISO 2019 – All rights reserved

Compression springs of light spring rate shall be green according to the colour code of this document.
Table 2 — Technical specifications of compression springs of light spring rate
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 11 10,0 110,0
32 8,5 12,8 108,8
38 6,8 15,2 103,4
44 6 17,6 105,6
10 5
51 5 20,4 102,0
64 4,1 25,6 105,0
76 3,6 30,4 109,4
305 0,9 122 109,8
25 21 10,0 210,0
32 16,4 12,8 209,9
38 13,6 15,2 206,7
44 12,1 17,6 213,0
12,5 6,3 51 10,3 20,4 210,1
64 7,6 25,6 194,6
76 6,3 30,4 191,5
89 5,4 35,6 192,2
305 1,6 122 195,2
25 29 10,0 290,0
32 22,9 12,8 293,1
38 19,3 15,2 293,4
44 17,1 17,6 301,0
51 14 20,4 285,6
16 8
64 10,7 25,6 273,9
76 9 30,4 273,6
89 7,3 35,6 259,9
102 6,8 40,8 277,4
305 2,3 122 280,6
Table 2 (continued)
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 55,8 10,0 558,0
32 45 12,8 576,0
38 36 15,2 547,2
44 30 17,6 528,0
51 24,5 20,4 499,8
64 19,2 25,6 491,5
76 16 30,4 486,4
20 10
89 14 35,6 498,4
102 12 40,8 489,6
115 10,9 46,0 501,4
127 9,5 50,8 482,6
139 8,4 55,6 467,0
152 7,5 60,8 456,0
305 4 122 488,0
25 105 10,0 1 050,0
32 80,3 12,8 1 027,8
38 62 15,2 942,4
44 52,9 17,6 931,0
51 44 20,4 897,6
64 35,2 25,6 901,1
76 28 30,4 851,2
89 24 35,6 854,4
25 12,5
102 21,1 40,8 860,9
115 18,7 46,0 860,2
127 16,7 50,8 848,4
139 15,3 55,6 850,7
152 14 60,8 851,2
178 12,5 71,2 890,0
203 10,4 81,2 844,5
305 7 122 854,0
4 © ISO 2019 – All rights reserved

Table 2 (continued)
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
38 98 15,2 1 490
44 79,5 17,6 1 399
51 67 20,4 1 367
64 53 25,6 1 357
76 44 30,4 1 338
89 37,2 35,6 1 324
102 32 40,8 1 306
32 16 115 29 46,0 1 334
127 25 50,8 1 270
139 23 55,6 1 279
152 21,5 60,8 1 307
178 18,2 71,2 1 296
203 15,8 81,2 1 283
254 12,5 102 1 275
305 10,3 122 1 257
51 92 20,4 1 877
64 73 25,6 1 869
76 63 30,4 1 915
89 51 35,6 1 816
102 45 40,8 1 816
115 39,6 46,0 1 822
40 20 127 36 50,8 1 829
139 32 55,6 1 779
152 28 60,8 1 702
178 25,2 71,2 1 794
203 21,8 81,2 1 770
254 17 102 1 734
305 14,8 122 1 806
Table 2 (continued)
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
64 156 25,6 3 994
76 125 30,4 3 800
89 109 35,6 3 880
102 94 40,8 3 835
115 81 46,0 3 726
127 71 50,8 3 607
50 25
139 66,5 55,6 3 697
152 60 60,8 3 648
178 52 71,2 3 702
203 44 81,2 3 573
254 35 102 3 570
305 28,5 122 3 477
76 189 30,4 5 746
89 158 35,6 5 625
102 131 40,8 5 345
115 116 46,0 5 336
127 103 50,8 5 232
63 38
152 84,3 60,8 5 125
178 71,5 71,2 5 091
203 61,7 81,2 5 010
254 47 102 4 794
305 38,2 122 4 660
4.4 Medium spring rate (blue)
Compression springs of medium spring rate in accordance with this document shall comply with
Figure 1 and Table 3.
Compression springs of medium spring rate shall be blue according to the colour code of this document.
6 © ISO 2019 – All rights reserved

Table 3 — Technical specifications of compression springs of medium spring rate
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 37,5 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 16 9,4 150,4
32 13 12,0 156,0
38 11,9 14,2 169,0
44 10,3 16,5 170,0
10 5
51 8,9 19,1 170,0
64 7,5 24,0 180,0
76 6,2 28,5 176,7
305 1,6 114 182,4
25 30 9,4 282,0
32 24,8 12,0 297,6
38 21,4 14,2 303,9
44 18 16,5 297,0
12,5 6,3 51 15,5 19,1 296,1
64 12,1 24,0 290,4
76 10,2 28,5 290,7
89 8,4 33,3 279,7
305 2,4 114 273,6
25 49,4 9,4 464,4
32 38,5 12,0 462,0
38 33,9 14,2 481,4
44 30 16,5 495,0
51 26,4 19,1 504,2
16 8
64 20,5 24,0 492,0
76 17,8 28,5 507,3
89 15,2 33,3 506,2
102 13,5 38,2 515,7
305 4,3 114 490,2
Table 3 (continued)
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 37,5 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 98 9,4 921,2
32 72,6 12,0 871,2
38 56 14,2 795,2
44 47,5 16,5 783,8
51 41,7 19,1 796,5
64 32,3 24,0 775,2
76 25,1 28,5 715,4
20 10
89 22 33,3 732,6
102 19,8 38,2 756,4
115 18,1 43,1 780,1
127 16,6 47,6 790,2
139 15,1 52,1 786,7
152 13,2 57,0 752,4
305 6,1 114 695,4
25 157 9,4 1 476
32 118 12,0 1 416
38 93 14,2 1 321
44 80,8 16,5 1 333
51 68,6 19,1 1 310
64 53 24,0 1 272
76 43,2 28,5 1 231
89 38,2 33,3 1 272
25 12,5
102 33 38,2 1 261
115 28 43,1 1 207
127 25,9 47,6 1 233
139 23,2 52,1 1 209
152 20,8 57,0 1 186
178 17,8 66,7 1 187
203 15,8 76,1 1 202
305 10,2 114 1 163
8 © ISO 2019 – All rights reserved

Table 3 (continued)
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 37,5 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
38 185 14,2 2 627
44 158 16,5 2 607
51 134 19,1 2 559
64 99 24,0 2 376
76 80,5 28,5 2 294
89 69,1 33,3 2 301
102 58,8 38,2 2 246
32 16 115 51,5 43,1 2 220
127 44,8 47,6 2 132
139 42,3 52,1 2 204
152 37,8 57,0 2 155
178 32,5 66,7 2 168
203 28,9 76,1 2 199
254 22,2 95,2 2 113
305 18,3 114 2 086
51 182 19,1 3 476
64 140 24,0 3 360
76 108 28,5 3 078
89 90,7 33,3 3 020
102 81 38,2 3 094
115 71,8 43,1 3 095
40 20 127 62,7 47,6 2 985
139 57,5 52,1 2 996
152 51,
...

INTERNATIONAL ISO
STANDARD 10243
Third edition
2019-05
Tools for pressing — Compression
springs with rectangular section —
Housing dimensions and colour coding
Outillage de presse — Ressorts de compression à section
rectangulaire — Dimensions d'encombrement et code couleur
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Technical specifications . 1
4.1 General . 1
4.2 Tolerances for free length, L . 2
o
4.3 Light spring rate (green) . 2
4.4 Medium spring rate (blue) . 6
4.5 Strong spring rate (red) .10
4.6 Extra strong spring rate (yellow) .14
5 Designation .18
Bibliography .19
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html .This document was prepared by Technical Committee ISO/TC 29, Small tools,
Subcommittee SC 8, Tools for pressing and moulding.
This third edition cancels and replaces the second edition (ISO 10243:2010), which has been technically
revised. It also incorporates the Amendment ISO 10243:2010/Amd 1:2011.
The main changes compared to the previous edition are as follows:
— some values of spring rate have been modified in Table 2 to Table 5;
— a column giving the force at maximum operating deflection has been added in Table 2 to Table 5.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

INTERNATIONAL STANDARD ISO 10243:2019(E)
Tools for pressing — Compression springs with rectangular
section — Housing dimensions and colour coding
1 Scope
This document establishes the technical specifications for compression springs made from
rectangular wires.
The parameters set in this document are applicable to springs which are set. This document does not
attempt to specify the quality of the springs themselves, nor all of their dimensions (e.g. cross-section),
their material or their length of life.
The springs are classified into spring rates: light, medium, strong and extra strong. For each spring
rate, this document gives a colour code.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
spring rate
force required to deflect a compression spring by one unit of length
[SOURCE: : ISO 26909:2009, 5.21, modified — Limited the definition to compression spring.]
4 Technical specifications
4.1 General
Compression springs in accordance with this document shall comply with Figure 1 and the provisions
of 4.2 to 4.6.
Key
L free length
o
D rod diameter
d
D hole diameter
H
Figure 1 — Compression springs
4.2 Tolerances for free length, L
o
The tolerances for free length, L , shall comply with Figure 1 and Table 1.
o
Table 1 — Tolerances of free length
L
o
Tolerance
mm
±1 mm
152 ±1 % L
o
4.3 Light spring rate (green)
Compression springs of light spring rate in accordance with this document shall comply with Figure 1
and Table 2.
2 © ISO 2019 – All rights reserved

Compression springs of light spring rate shall be green according to the colour code of this document.
Table 2 — Technical specifications of compression springs of light spring rate
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 11 10,0 110,0
32 8,5 12,8 108,8
38 6,8 15,2 103,4
44 6 17,6 105,6
10 5
51 5 20,4 102,0
64 4,1 25,6 105,0
76 3,6 30,4 109,4
305 0,9 122 109,8
25 21 10,0 210,0
32 16,4 12,8 209,9
38 13,6 15,2 206,7
44 12,1 17,6 213,0
12,5 6,3 51 10,3 20,4 210,1
64 7,6 25,6 194,6
76 6,3 30,4 191,5
89 5,4 35,6 192,2
305 1,6 122 195,2
25 29 10,0 290,0
32 22,9 12,8 293,1
38 19,3 15,2 293,4
44 17,1 17,6 301,0
51 14 20,4 285,6
16 8
64 10,7 25,6 273,9
76 9 30,4 273,6
89 7,3 35,6 259,9
102 6,8 40,8 277,4
305 2,3 122 280,6
Table 2 (continued)
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 55,8 10,0 558,0
32 45 12,8 576,0
38 36 15,2 547,2
44 30 17,6 528,0
51 24,5 20,4 499,8
64 19,2 25,6 491,5
76 16 30,4 486,4
20 10
89 14 35,6 498,4
102 12 40,8 489,6
115 10,9 46,0 501,4
127 9,5 50,8 482,6
139 8,4 55,6 467,0
152 7,5 60,8 456,0
305 4 122 488,0
25 105 10,0 1 050,0
32 80,3 12,8 1 027,8
38 62 15,2 942,4
44 52,9 17,6 931,0
51 44 20,4 897,6
64 35,2 25,6 901,1
76 28 30,4 851,2
89 24 35,6 854,4
25 12,5
102 21,1 40,8 860,9
115 18,7 46,0 860,2
127 16,7 50,8 848,4
139 15,3 55,6 850,7
152 14 60,8 851,2
178 12,5 71,2 890,0
203 10,4 81,2 844,5
305 7 122 854,0
4 © ISO 2019 – All rights reserved

Table 2 (continued)
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
38 98 15,2 1 490
44 79,5 17,6 1 399
51 67 20,4 1 367
64 53 25,6 1 357
76 44 30,4 1 338
89 37,2 35,6 1 324
102 32 40,8 1 306
32 16 115 29 46,0 1 334
127 25 50,8 1 270
139 23 55,6 1 279
152 21,5 60,8 1 307
178 18,2 71,2 1 296
203 15,8 81,2 1 283
254 12,5 102 1 275
305 10,3 122 1 257
51 92 20,4 1 877
64 73 25,6 1 869
76 63 30,4 1 915
89 51 35,6 1 816
102 45 40,8 1 816
115 39,6 46,0 1 822
40 20 127 36 50,8 1 829
139 32 55,6 1 779
152 28 60,8 1 702
178 25,2 71,2 1 794
203 21,8 81,2 1 770
254 17 102 1 734
305 14,8 122 1 806
Table 2 (continued)
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
64 156 25,6 3 994
76 125 30,4 3 800
89 109 35,6 3 880
102 94 40,8 3 835
115 81 46,0 3 726
127 71 50,8 3 607
50 25
139 66,5 55,6 3 697
152 60 60,8 3 648
178 52 71,2 3 702
203 44 81,2 3 573
254 35 102 3 570
305 28,5 122 3 477
76 189 30,4 5 746
89 158 35,6 5 625
102 131 40,8 5 345
115 116 46,0 5 336
127 103 50,8 5 232
63 38
152 84,3 60,8 5 125
178 71,5 71,2 5 091
203 61,7 81,2 5 010
254 47 102 4 794
305 38,2 122 4 660
4.4 Medium spring rate (blue)
Compression springs of medium spring rate in accordance with this document shall comply with
Figure 1 and Table 3.
Compression springs of medium spring rate shall be blue according to the colour code of this document.
6 © ISO 2019 – All rights reserved

Table 3 — Technical specifications of compression springs of medium spring rate
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 37,5 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 16 9,4 150,4
32 13 12,0 156,0
38 11,9 14,2 169,0
44 10,3 16,5 170,0
10 5
51 8,9 19,1 170,0
64 7,5 24,0 180,0
76 6,2 28,5 176,7
305 1,6 114 182,4
25 30 9,4 282,0
32 24,8 12,0 297,6
38 21,4 14,2 303,9
44 18 16,5 297,0
12,5 6,3 51 15,5 19,1 296,1
64 12,1 24,0 290,4
76 10,2 28,5 290,7
89 8,4 33,3 279,7
305 2,4 114 273,6
25 49,4 9,4 464,4
32 38,5 12,0 462,0
38 33,9 14,2 481,4
44 30 16,5 495,0
51 26,4 19,1 504,2
16 8
64 20,5 24,0 492,0
76 17,8 28,5 507,3
89 15,2 33,3 506,2
102 13,5 38,2 515,7
305 4,3 114 490,2
Table 3 (continued)
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 37,5 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 98 9,4 921,2
32 72,6 12,0 871,2
38 56 14,2 795,2
44 47,5 16,5 783,8
51 41,7 19,1 796,5
64 32,3 24,0 775,2
76 25,1 28,5 715,4
20 10
89 22 33,3 732,6
102 19,8 38,2 756,4
115 18,1 43,1 780,1
127 16,6 47,6 790,2
139 15,1 52,1 786,7
152 13,2 57,0 752,4
305 6,1 114 695,4
25 157 9,4 1 476
32 118 12,0 1 416
38 93 14,2 1 321
44 80,8 16,5 1 333
51 68,6 19,1 1 310
64 53 24,0 1 272
76 43,2 28,5 1 231
89 38,2 33,3 1 272
25 12,5
102 33 38,2 1 261
115 28 43,1 1 207
127 25,9 47,6 1 233
139 23,2 52,1 1 209
152 20,8 57,0 1 186
178 17,8 66,7 1 187
203 15,8 76,1 1 202
305 10,2 114 1 163
8 © ISO 2019 – All rights reserved

Table 3 (continued)
Force at
Maximum
maximum
Hole diameter Rod diameter Free length Spring rate operating
operating
deflection
deflection
D D L 37,5 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
38 185 14,2 2 627
44 158 16,5 2 607
51 134 19,1 2 559
64 99 24,0 2 376
76 80,5 28,5 2 294
89 69,1 33,3 2 301
102 58,8 38,2 2 246
32 16 115 51,5 43,1 2 220
127 44,8 47,6 2 132
139 42,3 52,1 2 204
152 37,8 57,0 2 155
178 32,5 66,7 2 168
203 28,9 76,1 2 199
254 22,2 95,2 2 113
305 18,3 114 2 086
51 182 19,1 3 476
64 140 24,0 3 360
76 108 28,5 3 078
89 90,7 33,3 3 020
102 81 38,2 3 094
115 71,8 43,1 3 095
40 20 127 62,7 47,6 2 985
139 57,5 52,1 2 996
152 51,
...

NORME ISO
INTERNATIONALE 10243
Troisième édition
2019-05
Outillage de presse — Ressorts de
compression à section rectangulaire
— Dimensions d'encombrement et
code couleur
Tools for pressing — Compression springs with rectangular section —
Housing dimensions and colour coding
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Spécifications techniques . 1
4.1 Généralité . 1
4.2 Tolérances sur la longueur libre, L .
o 2
4.3 Ressorts pour charge légère (vert) . 2
4.4 Ressort pour charge moyenne (bleu) . 6
4.5 Ressorts pour charge forte (rouge) .10
4.6 Ressorts pour charge extra-forte (jaune) .14
5 Désignation .17
Bibliographie .19
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir voir lien suivant: www .iso .org/iso/fr/avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 8,
Outillage de presse et de moulage.
Cette troisième édition annule et remplace la deuxième édition (ISO 10243:2010), qui a fait l’objet d’une
révision technique. Elle contient également l’amendment ISO 10243:2010/Amd 1:2011.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— modifications dans les Tableaux 2 à 5 de certaines valeurs de raideur;
— adjonction dans les Tableaux 2 à 5 d'une colonne donnant la charge à la course de compression
maximale en fonctionnement.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 10243:2019(F)
Outillage de presse — Ressorts de compression à section
rectangulaire — Dimensions d'encombrement et code
couleur
1 Domaine d'application
Le présent document fixe les spécifications techniques des ressorts de compression dont les fils sont de
section rectangulaire.
Les paramètres établis dans le présent document s'appliquent aux ressorts lorsqu'ils sont montés. Il ne
spécifie pas la qualité des ressorts eux-mêmes, ni toutes leurs dimensions (par exemple la section du
fil), ni leur matière constitutive, ni leur longévité.
Les ressorts sont classés suivant leur charge: légère, moyenne, forte et extra-forte. Pour chacune de ces
charge, le présent document définit un code de couleur.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions suivants s’appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
3.1
raideur
force nécessaire pour déformer un ressort de compression d’une unité de longueur
[SOURCE: ISO 26909:2009, 5.21, modifié — limitée à la définition des ressorts de compression]
4 Spécifications techniques
4.1 Généralité
Les ressorts de compression selon le présent document doivent être conformes à Figure 1 et aux
dispositions de 4.2 à 4.6.
Légende
L longueur libre
o
D diamètre intérieur
d
D diamètre de logement
H
Figure 1 — Ressort de compression
4.2 Tolérances sur la longueur libre, L
o
Les tolérances sur la longueur libre, L doivent être conformes à la Figure 1 et au Tableau 1.
o
Tableau 1 — Tolérances sur la longueur libre
L
o
Tolérance
mm
±1 mm
152 ±1 % L
o
4.3 Ressorts pour charge légère (vert)
Les ressorts de compression pour charge légère, selon le présent document, doivent être conformes à la
Figure 1 et au Tableau 2.
2 © ISO 2019 – Tous droits réservés

Les ressorts de compression pour charge légère doivent être de couleur verte conformément au code de
couleur du présent document.
Tableau 2 — Spécifications techniques pour les ressorts de compression pour charge légère
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 11 10,0 110,0
32 8,5 12,8 108,8
38 6,8 15,2 103,4
44 6 17,6 105,6
10 5
51 5 20,4 102,0
64 4,1 25,6 105,0
76 3,6 30,4 109,4
305 0,9 122 109,8
25 21 10,0 210,0
32 16,4 12,8 209,9
38 13,6 15,2 206,7
44 12,1 17,6 213,0
12,5 6,3 51 10,3 20,4 210,1
64 7,6 25,6 194,6
76 6,3 30,4 191,5
89 5,4 35,6 192,2
305 1,6 122 195,2
25 29 10,0 290,0
32 22,9 12,8 293,1
38 19,3 15,2 293,4
44 17,1 17,6 301,0
51 14 20,4 285,6
16 8
64 10,7 25,6 273,9
76 9 30,4 273,6
89 7,3 35,6 259,9
102 6,8 40,8 277,4
305 2,3 122 280,6
Tableau 2 (suite)
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 55,8 10,0 558,0
32 45 12,8 576,0
38 36 15,2 547,2
44 30 17,6 528,0
51 24,5 20,4 499,8
64 19,2 25,6 491,5
76 16 30,4 486,4
20 10
89 14 35,6 498,4
102 12 40,8 489,6
115 10,9 46,0 501,4
127 9,5 50,8 482,6
139 8,4 55,6 467,0
152 7,5 60,8 456,0
305 4 122 488,0
25 105 10,0 1 050,0
32 80,3 12,8 1 027,8
38 62 15,2 942,4
44 52,9 17,6 931,0
51 44 20,4 897,6
64 35,2 25,6 901,1
76 28 30,4 851,2
89 24 35,6 854,4
25 12,5
102 21,1 40,8 860,9
115 18,7 46,0 860,2
127 16,7 50,8 848,4
139 15,3 55,6 850,7
152 14 60,8 851,2
178 12,5 71,2 890,0
203 10,4 81,2 844,5
305 7 122 854,0
4 © ISO 2019 – Tous droits réservés

Tableau 2 (suite)
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
38 98 15,2 1 490
44 79,5 17,6 1 399
51 67 20,4 1 367
64 53 25,6 1 357
76 44 30,4 1 338
89 37,2 35,6 1 324
102 32 40,8 1 306
32 16 115 29 46,0 1 334
127 25 50,8 1 270
139 23 55,6 1 279
152 21,5 60,8 1 307
178 18,2 71,2 1 296
203 15,8 81,2 1 283
254 12,5 102 1 275
305 10,3 122 1 257
51 92 20,4 1 877
64 73 25,6 1 869
76 63 30,4 1 915
89 51 35,6 1 816
102 45 40,8 1 816
115 39,6 46,0 1 822
40 20 127 36 50,8 1 829
139 32 55,6 1 779
152 28 60,8 1 702
178 25,2 71,2 1 794
203 21,8 81,2 1 770
254 17 102 1 734
305 14,8 122 1 806
Tableau 2 (suite)
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
64 156 25,6 3 994
76 125 30,4 3 800
89 109 35,6 3 880
102 94 40,8 3 835
115 81 46,0 3 726
127 71 50,8 3 607
50 25
139 66,5 55,6 3 697
152 60 60,8 3 648
178 52 71,2 3 702
203 44 81,2 3 573
254 35 102 3 570
305 28,5 122 3 477
76 189 30,4 5 746
89 158 35,6 5 625
102 131 40,8 5 345
115 116 46,0 5 336
127 103 50,8 5 232
63 38
152 84,3 60,8 5 125
178 71,5 71,2 5 091
203 61,7 81,2 5 010
254 47 102 4 794
305 38,2 122 4 660
4.4 Ressort pour charge moyenne (bleu)
Les ressorts de compression pour charge moyenne, selon le présent document, doivent être conformes
à la Figure 1 et au Tableau 3.
Les ressorts de compression pour charge moyenne doivent être de couleur bleue conformément au code
de couleur du présent document.
6 © ISO 2019 – Tous droits réservés

Tableau 3 — Spécifications techniques pour les ressorts de compression pour charge moyenne
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 37,5 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 16 9,4 150,4
32 13 12,0 156,0
38 11,9 14,2 169,0
44 10,3 16,5 170,0
10 5
51 8,9 19,1 170,0
64 7,5 24,0 180,0
76 6,2 28,5 176,7
305 1,6 114 182,4
25 30 9,4 282,0
32 24,8 12,0 297,6
38 21,4 14,2 303,9
44 18 16,5 297,0
12,5 6,3 51 15,5 19,1 296,1
64 12,1 24,0 290,4
76 10,2 28,5 290,7
89 8,4 33,3 279,7
305 2,4 114 273,6
25 49,4 9,4 464,4
32 38,5 12,0 462,0
38 33,9 14,2 481,4
44 30 16,5 495,0
51 26,4 19,1 504,2
16 8
64 20,5 24,0 492,0
76 17,8 28,5 507,3
89 15,2 33,3 506,2
102 13,5 38,2 515,7
305 4,3 114 490,2
Tableau 3 (suite)
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 37,5 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 98 9,4 921,2
32 72,6 12,0 871,2
38 56 14,2 795,2
44 47,5 16,5 783,8
51 41,7 19,1 796,5
64 32,3 24,0 775,2
76 25,1 28,5 715,4
20 10
89 22 33,3 732,6
102 19,8 3
...

NORME ISO
INTERNATIONALE 10243
Troisième édition
2019-05
Outillage de presse — Ressorts de
compression à section rectangulaire
— Dimensions d'encombrement et
code couleur
Tools for pressing — Compression springs with rectangular section —
Housing dimensions and colour coding
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Spécifications techniques . 1
4.1 Généralité . 1
4.2 Tolérances sur la longueur libre, L .
o 2
4.3 Ressorts pour charge légère (vert) . 2
4.4 Ressort pour charge moyenne (bleu) . 6
4.5 Ressorts pour charge forte (rouge) .10
4.6 Ressorts pour charge extra-forte (jaune) .14
5 Désignation .17
Bibliographie .19
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir voir lien suivant: www .iso .org/iso/fr/avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 8,
Outillage de presse et de moulage.
Cette troisième édition annule et remplace la deuxième édition (ISO 10243:2010), qui a fait l’objet d’une
révision technique. Elle contient également l’amendment ISO 10243:2010/Amd 1:2011.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— modifications dans les Tableaux 2 à 5 de certaines valeurs de raideur;
— adjonction dans les Tableaux 2 à 5 d'une colonne donnant la charge à la course de compression
maximale en fonctionnement.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 10243:2019(F)
Outillage de presse — Ressorts de compression à section
rectangulaire — Dimensions d'encombrement et code
couleur
1 Domaine d'application
Le présent document fixe les spécifications techniques des ressorts de compression dont les fils sont de
section rectangulaire.
Les paramètres établis dans le présent document s'appliquent aux ressorts lorsqu'ils sont montés. Il ne
spécifie pas la qualité des ressorts eux-mêmes, ni toutes leurs dimensions (par exemple la section du
fil), ni leur matière constitutive, ni leur longévité.
Les ressorts sont classés suivant leur charge: légère, moyenne, forte et extra-forte. Pour chacune de ces
charge, le présent document définit un code de couleur.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions suivants s’appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
3.1
raideur
force nécessaire pour déformer un ressort de compression d’une unité de longueur
[SOURCE: ISO 26909:2009, 5.21, modifié — limitée à la définition des ressorts de compression]
4 Spécifications techniques
4.1 Généralité
Les ressorts de compression selon le présent document doivent être conformes à Figure 1 et aux
dispositions de 4.2 à 4.6.
Légende
L longueur libre
o
D diamètre intérieur
d
D diamètre de logement
H
Figure 1 — Ressort de compression
4.2 Tolérances sur la longueur libre, L
o
Les tolérances sur la longueur libre, L doivent être conformes à la Figure 1 et au Tableau 1.
o
Tableau 1 — Tolérances sur la longueur libre
L
o
Tolérance
mm
±1 mm
152 ±1 % L
o
4.3 Ressorts pour charge légère (vert)
Les ressorts de compression pour charge légère, selon le présent document, doivent être conformes à la
Figure 1 et au Tableau 2.
2 © ISO 2019 – Tous droits réservés

Les ressorts de compression pour charge légère doivent être de couleur verte conformément au code de
couleur du présent document.
Tableau 2 — Spécifications techniques pour les ressorts de compression pour charge légère
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 11 10,0 110,0
32 8,5 12,8 108,8
38 6,8 15,2 103,4
44 6 17,6 105,6
10 5
51 5 20,4 102,0
64 4,1 25,6 105,0
76 3,6 30,4 109,4
305 0,9 122 109,8
25 21 10,0 210,0
32 16,4 12,8 209,9
38 13,6 15,2 206,7
44 12,1 17,6 213,0
12,5 6,3 51 10,3 20,4 210,1
64 7,6 25,6 194,6
76 6,3 30,4 191,5
89 5,4 35,6 192,2
305 1,6 122 195,2
25 29 10,0 290,0
32 22,9 12,8 293,1
38 19,3 15,2 293,4
44 17,1 17,6 301,0
51 14 20,4 285,6
16 8
64 10,7 25,6 273,9
76 9 30,4 273,6
89 7,3 35,6 259,9
102 6,8 40,8 277,4
305 2,3 122 280,6
Tableau 2 (suite)
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 55,8 10,0 558,0
32 45 12,8 576,0
38 36 15,2 547,2
44 30 17,6 528,0
51 24,5 20,4 499,8
64 19,2 25,6 491,5
76 16 30,4 486,4
20 10
89 14 35,6 498,4
102 12 40,8 489,6
115 10,9 46,0 501,4
127 9,5 50,8 482,6
139 8,4 55,6 467,0
152 7,5 60,8 456,0
305 4 122 488,0
25 105 10,0 1 050,0
32 80,3 12,8 1 027,8
38 62 15,2 942,4
44 52,9 17,6 931,0
51 44 20,4 897,6
64 35,2 25,6 901,1
76 28 30,4 851,2
89 24 35,6 854,4
25 12,5
102 21,1 40,8 860,9
115 18,7 46,0 860,2
127 16,7 50,8 848,4
139 15,3 55,6 850,7
152 14 60,8 851,2
178 12,5 71,2 890,0
203 10,4 81,2 844,5
305 7 122 854,0
4 © ISO 2019 – Tous droits réservés

Tableau 2 (suite)
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
38 98 15,2 1 490
44 79,5 17,6 1 399
51 67 20,4 1 367
64 53 25,6 1 357
76 44 30,4 1 338
89 37,2 35,6 1 324
102 32 40,8 1 306
32 16 115 29 46,0 1 334
127 25 50,8 1 270
139 23 55,6 1 279
152 21,5 60,8 1 307
178 18,2 71,2 1 296
203 15,8 81,2 1 283
254 12,5 102 1 275
305 10,3 122 1 257
51 92 20,4 1 877
64 73 25,6 1 869
76 63 30,4 1 915
89 51 35,6 1 816
102 45 40,8 1 816
115 39,6 46,0 1 822
40 20 127 36 50,8 1 829
139 32 55,6 1 779
152 28 60,8 1 702
178 25,2 71,2 1 794
203 21,8 81,2 1 770
254 17 102 1 734
305 14,8 122 1 806
Tableau 2 (suite)
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 40 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
64 156 25,6 3 994
76 125 30,4 3 800
89 109 35,6 3 880
102 94 40,8 3 835
115 81 46,0 3 726
127 71 50,8 3 607
50 25
139 66,5 55,6 3 697
152 60 60,8 3 648
178 52 71,2 3 702
203 44 81,2 3 573
254 35 102 3 570
305 28,5 122 3 477
76 189 30,4 5 746
89 158 35,6 5 625
102 131 40,8 5 345
115 116 46,0 5 336
127 103 50,8 5 232
63 38
152 84,3 60,8 5 125
178 71,5 71,2 5 091
203 61,7 81,2 5 010
254 47 102 4 794
305 38,2 122 4 660
4.4 Ressort pour charge moyenne (bleu)
Les ressorts de compression pour charge moyenne, selon le présent document, doivent être conformes
à la Figure 1 et au Tableau 3.
Les ressorts de compression pour charge moyenne doivent être de couleur bleue conformément au code
de couleur du présent document.
6 © ISO 2019 – Tous droits réservés

Tableau 3 — Spécifications techniques pour les ressorts de compression pour charge moyenne
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 37,5 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 16 9,4 150,4
32 13 12,0 156,0
38 11,9 14,2 169,0
44 10,3 16,5 170,0
10 5
51 8,9 19,1 170,0
64 7,5 24,0 180,0
76 6,2 28,5 176,7
305 1,6 114 182,4
25 30 9,4 282,0
32 24,8 12,0 297,6
38 21,4 14,2 303,9
44 18 16,5 297,0
12,5 6,3 51 15,5 19,1 296,1
64 12,1 24,0 290,4
76 10,2 28,5 290,7
89 8,4 33,3 279,7
305 2,4 114 273,6
25 49,4 9,4 464,4
32 38,5 12,0 462,0
38 33,9 14,2 481,4
44 30 16,5 495,0
51 26,4 19,1 504,2
16 8
64 20,5 24,0 492,0
76 17,8 28,5 507,3
89 15,2 33,3 506,2
102 13,5 38,2 515,7
305 4,3 114 490,2
Tableau 3 (suite)
Charge à la
Course de
course de
Diamètre de Diamètre inté- compression
Longueur libre Raideur compression
logement rieur maximale en
maximale en
fonctionnement
fonctionnement
D D L 37,5 % L
H d o o
H15 h15 ±10 %
mm mm mm N/mm mm N
25 98 9,4 921,2
32 72,6 12,0 871,2
38 56 14,2 795,2
44 47,5 16,5 783,8
51 41,7 19,1 796,5
64 32,3 24,0 775,2
76 25,1 28,5 715,4
20 10
89 22 33,3 732,6
102 19,8 3
...
