ISO 6758:1980

Welded steel tubes for heat exchangers

Specifies the characteristics of plain end tubes manufactured from unalloyed and alloyed steels (including austenitic stainless steels). It does not apply to steel tubes intended for exposure to flame. An annex gives metric dimensions which correspond to inch dimensions.

Tubes soudés en acier pour échangeurs de chaleur

General Information

• Status: Published
• Publication Date: 31-Aug-1980
• ICS: 27.060.30 - Boilers and heat exchangers
• ICS: 77.140.75 - Steel pipes and tubes for specific use
• Technical Committee: ISO/TC 17/SC 19 - Technical delivery conditions for steel tubes for pressure purposes
• Drafting Committee: ISO/TC 17/SC 19 - Technical delivery conditions for steel tubes for pressure purposes
• Current Stage: 9060 - Close of review
• Completion Date: 03-Mar-2028

Overview

ISO 6758:1980 specifies the requirements for welded steel tubes used in heat exchangers. This International Standard covers plain end tubes manufactured from both unalloyed and alloyed steels, including austenitic stainless steels. These tubes are designed specifically for use in heat exchanger construction and exclude those intended for direct flame exposure. The standard ensures consistent quality in dimensions, mass, material properties, and manufacturing tolerances, facilitating reliable performance in heat transfer applications.

Key Topics

• Scope and Application

  • Covers welded plain end steel tubes for heat exchangers
  • Includes unalloyed steels, alloyed steels, and austenitic stainless steels
  • Excludes tubes for flame exposure

• Materials

  • Tube materials must comply with ISO 2604 parts 3 (electric resistance/induction welded tubes) and 5 (longitudinally welded austenitic stainless steel tubes)
  • Common steel grades include TW2, TW5, TW10 (unalloyed) and TW26, TW32 (alloyed), plus several austenitic grades like TW46, TW47, TW53, TW57, TW58, TW60, TW61

• Dimensions and Masses

  • Standardized outside diameters ranging from 16 mm to 36 mm
  • Thickness options provided in metric units, adapted from inch-based sizes where applicable
  • Mass per unit length specified for each diameter and thickness combination

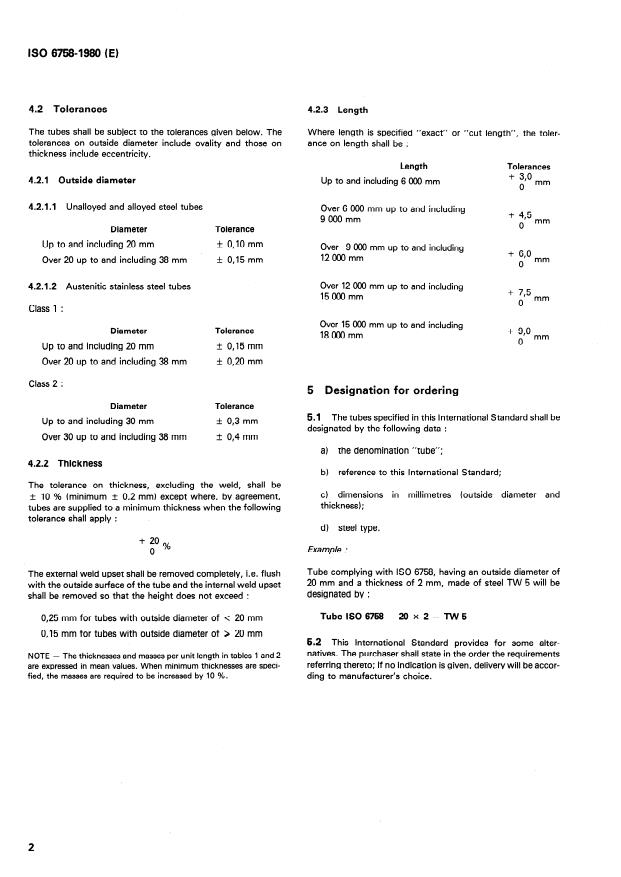

• Tolerances

  • Strict control over outside diameter (including ovality), thickness (excluding weld), and length
  • Thickness tolerance generally ±10% with a minimum of ±0.2 mm
  • Length tolerances vary depending on tube length category, e.g., ±10 mm for shorter tubes and larger for longer tubes

• Designations for Ordering

  • Tubes are identified by a clear format: "Tube ISO 6758 - [Outside Diameter] x [Thickness] - [Steel Grade]"
  • Allows purchaser and manufacturer to communicate precise technical specifications

• Metric to Inch Conversion

  • Annex provides metric dimensions equivalent to commonly used inch sizes for compatibility with older heat exchanger designs
  • Ensures correct tube-to-tube-sheet clearances during retrofit or replacement

Applications

• Heat Exchanger Manufacturing
  • These welded steel tubes form the core component in various heat exchanger designs used in industries such as petrochemical, power generation, HVAC, and refrigeration
• Retrofitting and Repairs
  • The availability of metric dimensions aligned with inch sizes supports re-tubing and maintenance of legacy equipment
• Process Industries
  • Reliable tube specifications help ensure safe and efficient thermal transfer in chemical plants, oil refineries, and food processing facilities
• Quality Assurance in Tube Production
  • ISO 6758 enables manufacturers to maintain international standards compliance, ensuring product consistency for global markets

Related Standards

• ISO 2604 – Steel Products for Pressure Purposes:
  • Part 3: Electric resistance and induction welded tubes
  • Part 5: Longitudinally welded austenitic stainless steel tubes
• ISO 4200 – Steel Tubes: Calculation of Masses
• Other standards governing heat exchanger components, materials testing, and dimensional verification help complement ISO 6758 for comprehensive quality control

---

Keywords: ISO 6758, welded steel tubes, heat exchangers, unalloyed steel, alloyed steel, austenitic stainless steel, tube dimensions, tube tolerances, tube mass, tube designation, metric dimensions, tube manufacturing standards, heat exchanger tubes, steel tube standards

Standards Content (Sample)

International Standard
INTERNATIONAL ORGANIZATION FOR STANDAf?DIZATION.ME~YHAPO~HAR OPI-AHM3ALWI fl0 CTAH~APTkl3ALWl@ORGANISATION INTERNATIONALE DE NORMALISATION
Welded steel tubes for heat exchangers
Tubes soud& en acier pour khangeurs de chaleur
First edition - 1980-09-15
UDC 621.64323 : 669.14.018.8 : 621-71 Ref. No. ISO 6758-1980 (E)
Descriptors : heat exchangers, steel tubes, smooth tubes, welded tubes, alloy steels, unalloyed steels, dimensions, mass, dimensional
tolerantes.
Price based on 3 pages
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards institutes (ISO member bodies). The work of developing Inter-
national Standards is carried out through ISO technical committees. Every member
body interested in a subject for which a technical committee has been set up has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council.
International Standard ISO 6758 was developed by Technical Committee ISO/TC 5,
Metalpipes and fittings, and was circulated to the member bodies in July 1979.
lt has been approved by the member bodies of the following countries :
Australia India Romania
Austria Israel South Africa, Rep. of
Spain
Belgiu m Italy
Canada Korea, Rep. of Sweden
Chile Switzerland
Mexico
Czechoslovakia Netherlands United Kingdom
Denmark New Zealand USSR
Finland Norway
France Poland
The member bodies of the following countries expressed disapproval of the document
on technical grounds :
Japan
USA
0 International Organkation for Standardkation, 1980
Printed in Switzerland
INTERNATIONALSTANDAl?D ISO 6758-1980 (E)
Welded steel tubes for heat exchangers
Austenitic stainless : TW46, TW47, TW53, TW57, TW58,
1 Scope and field of application
TW60, TW61
1 .l This International Standard specifies the characteristics
Other grades of steel from ISO 2604, Parts 3 and 5, may be
of plain end welded tubes manufactured from unalloyed and
supplied by agreement between the manufacturer and the pur-
alloyed steels (including austenitic stainless steels) which are
chaser.
intended for use in the construction of heat exchangers.
1.2 This International Standard does not cover steel tubes
4 Dimensions, masses and tolerantes
intended for exposure to flame.
4.1 Dimensions and masses
2 References
Table 1 - Unalloyed and alloyed steels
ISO 260413, Steel products for pressure purposes - Quality
Thicknesses, mm
Outside .
requiremen ts - Part 3 : Electric resistance and induction -
diameters 1,2 lt6 zo Z6 32
Welded tubes.
mm
Masses per unit length, kg/m
16 0,438 0,568 0,691 - -
ISO 260415, Steel products for pressure purposes - Quality
20 - 0,726 0,888 1,12 -
requiremen ts - Part 5 : L ongitudinally welded aus tenitic
25 - 0,923 1,13 LJ4 1,72
s tainless s teel tubes.
30 - 1,12 1,38 1,76 2,ll
36 - - 1,78 2,27 2,75
3 Material
NOTE - See also the annex.
Tubes shall be to the requirements of ISO 2604/3 or Table 2 - Austenitic stainless steels
ISO 2604/5. They shall be to test category Ill or V for
Thicknesses, mm
ISO 2604/3 and to test category II or IV for ISO 2604/5, except
Outside
that the hydraulic test may, at the Option of the manufacturer,
diameters 1,2
13 2,o 216 32
mm
be replaced by a non-destructive test which ensures equivalent
Masses per unit length, kg/m
leak tightness.
0,701 - -
0,901 1,14 -
The steels shall preferably b
...

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONoME~YHAPOAHAfl OPF-AHWAuMfl Il0 CTAHAAPT~3A~MM~RGANISATION INTERNATIONALE DE NORMALISATION
Tubes soudés en acier pour échangeurs de chaleur
Welded steel tubes for heat exchangers
Première édition - 1980-09-15
Réf. no : ISO 67583980 (F)
CDU 621.64323 : 669.14.018.8 : 621-71
dimension, masse, tolérance de dimension.
Descripteurs : échangeur de chaleur, tube en acier, tube lisse, tube soudé, acier allié, acier non allié,
Prix basé sur 3 pages

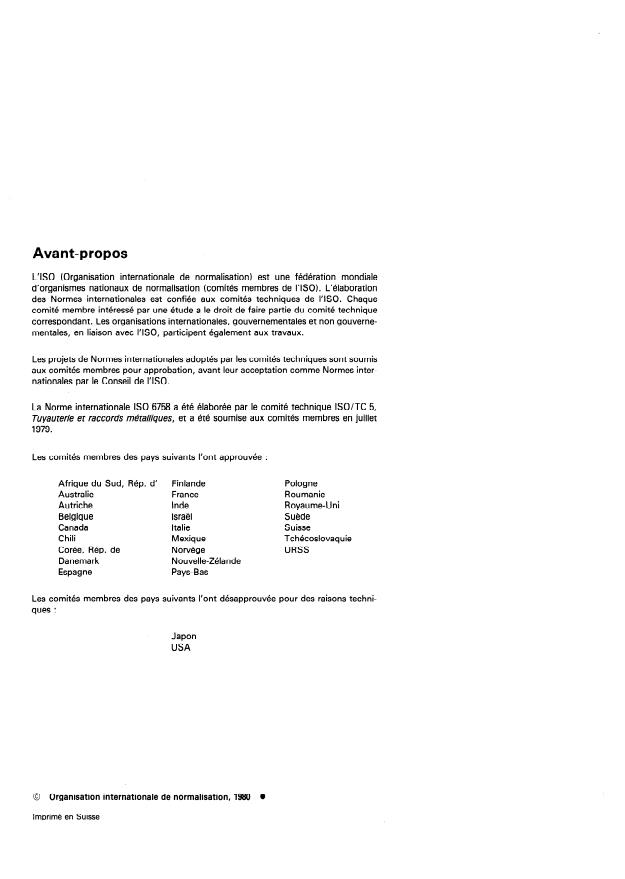

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 6758 a été élaborée par le comité technique ISO/TC 5,
Tuyauterie et raccords métailiques, et a été soumise aux comités membres en juillet
1979.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Finlande Pologne
Australie France Roumanie
Autriche Inde Royaume-Uni
Belgique Israël Suède
Canada Italie Suisse
Chili Mexique Tchécoslovaquie
Corée, Rép. de
Norvège URSS
Danemark Nouvelle-Zélande
Espagne Pays-Bas
Les comités membres des pays suivants l’ont désapprouvée pour des raisons techni-
ques :
Japon
USA
0 Organisation internationale de normalisation, 1980
Imprimé en Suisse
NORME INTERNATIONALE ISO 6758-1980 (F)
Tubes soudés en acier pour échangeurs de chaleur
1 Objet et domaine d’application Alliés inoxydables austénitiques : TW46, TW47, TW53,
TW57, TW58, lW60, -WV61
1 .l La présente Norme internationale spécifie les caractéristi-
D’autres types d’aciers de I’ISO 2604, parties 3 et 5, peuvent
ques des tubes à extrémités lisses soudés, en aciers non alliés
être fournis selon accord entre le fabricant et l’acheteur.
ou alliés, y compris les aciers inoxydables austénitiques, qui
sont destinés à être utilisés pour la construction d’échangeurs
de chaleur.
1.2 Elle ne s’applique pas aux tubes en acier prévus pour

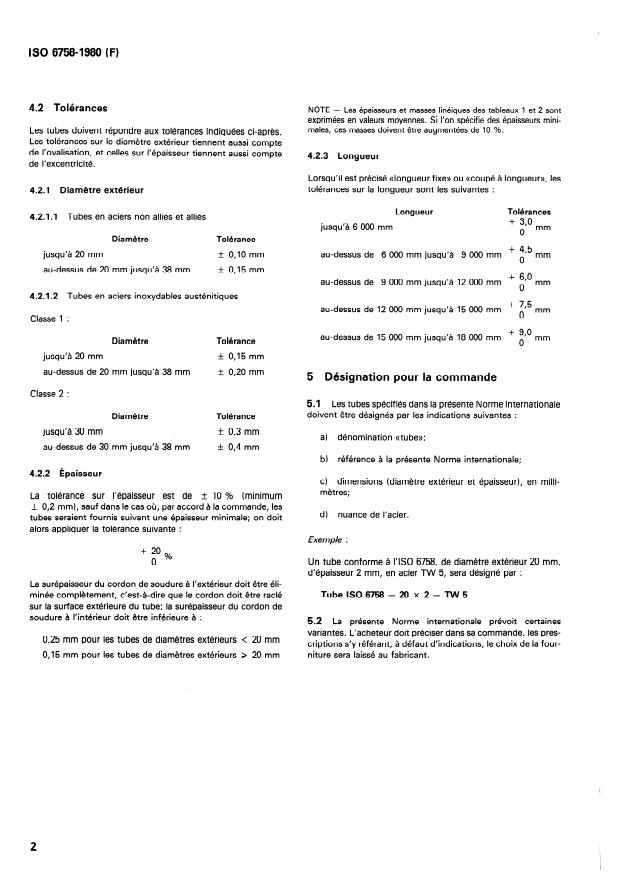

4 Dimensions, masses et tolérances
exposition à la flamme.
4.1 Dimensions et masses
2 Références
Tableau 1 - Aciers non alliés et alliés
ISO 260413, Produits en acier pour appareil à pression - Spé-
Épaisseurs, mm
cifica tions de qualité - Partie 3 : Tubes soudés électriquement
Diamatres
exthieurs
par rhsistance et par induction. 12 1,6 zo Z6 32
mm
Masses par unit4 de longueur, kg/m
ISO 260415, Produits en acier pour appareil à pression - Spé-
16 0,438 0,568 0,691 - -
cifications de qualité -
Partie 5 : Tubes en acier inoxydable
- 0,726 0,888 l,12 -
aus ténitique soudés longitudinalemen t.
25 - 0,923 1,13 1,M l-----l 1,72
30 - 1,12 1,38 1,76 2,ll
2,27 2,75
36 - - I 1,78
3 Matériau
NOTE - Voir aussi l’annexe.
Les tubes doivent être conformes aux prescriptions de
I’ISO 2604/3 ou I’ISO 2604/5. Ils doivent répondre aux catégo-
Tableau 2 - Aciers alliés inoxydables austénitiques
ries d’essais Ill ou V pour I’ISO 2604/3 et aux catégories
Épaisseurs, mm
d’essais II ou IV pour I’ISO 2604/5, à l’exception de l’épreuve
Diamdtres
hydraulique qui peut, au gré du fabricant, être remplacée par
ex&rieurs
12 M zo Z6 3,2
mm
un essai non destructif qui assure une étanchéité équivalente.
Masses par unité de longueur, kg/m
16 0,445 0,577 0,701 - -
Les aciers doivent, de préférence, être choisis parmi les sui-
20 0,564 0,737 0,901 1,
...

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONoME~YHAPOAHAfl OPF-AHWAuMfl Il0 CTAHAAPT~3A~MM~RGANISATION INTERNATIONALE DE NORMALISATION
Tubes soudés en acier pour échangeurs de chaleur
Welded steel tubes for heat exchangers
Première édition - 1980-09-15
Réf. no : ISO 67583980 (F)
CDU 621.64323 : 669.14.018.8 : 621-71
dimension, masse, tolérance de dimension.
Descripteurs : échangeur de chaleur, tube en acier, tube lisse, tube soudé, acier allié, acier non allié,
Prix basé sur 3 pages
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 6758 a été élaborée par le comité technique ISO/TC 5,
Tuyauterie et raccords métailiques, et a été soumise aux comités membres en juillet
1979.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Finlande Pologne
Australie France Roumanie
Autriche Inde Royaume-Uni
Belgique Israël Suède
Canada Italie Suisse
Chili Mexique Tchécoslovaquie
Corée, Rép. de
Norvège URSS
Danemark Nouvelle-Zélande
Espagne Pays-Bas
Les comités membres des pays suivants l’ont désapprouvée pour des raisons techni-
ques :
Japon
USA
0 Organisation internationale de normalisation, 1980
Imprimé en Suisse
NORME INTERNATIONALE ISO 6758-1980 (F)
Tubes soudés en acier pour échangeurs de chaleur
1 Objet et domaine d’application Alliés inoxydables austénitiques : TW46, TW47, TW53,
TW57, TW58, lW60, -WV61
1 .l La présente Norme internationale spécifie les caractéristi-
D’autres types d’aciers de I’ISO 2604, parties 3 et 5, peuvent
ques des tubes à extrémités lisses soudés, en aciers non alliés
être fournis selon accord entre le fabricant et l’acheteur.
ou alliés, y compris les aciers inoxydables austénitiques, qui
sont destinés à être utilisés pour la construction d’échangeurs
de chaleur.
1.2 Elle ne s’applique pas aux tubes en acier prévus pour
4 Dimensions, masses et tolérances
exposition à la flamme.
4.1 Dimensions et masses
2 Références
Tableau 1 - Aciers non alliés et alliés
ISO 260413, Produits en acier pour appareil à pression - Spé-
Épaisseurs, mm
cifica tions de qualité - Partie 3 : Tubes soudés électriquement
Diamatres
exthieurs
par rhsistance et par induction. 12 1,6 zo Z6 32
mm
Masses par unit4 de longueur, kg/m
ISO 260415, Produits en acier pour appareil à pression - Spé-
16 0,438 0,568 0,691 - -
cifications de qualité -
Partie 5 : Tubes en acier inoxydable
- 0,726 0,888 l,12 -
aus ténitique soudés longitudinalemen t.
25 - 0,923 1,13 1,M l-----l 1,72
30 - 1,12 1,38 1,76 2,ll
2,27 2,75
36 - - I 1,78
3 Matériau
NOTE - Voir aussi l’annexe.
Les tubes doivent être conformes aux prescriptions de
I’ISO 2604/3 ou I’ISO 2604/5. Ils doivent répondre aux catégo-
Tableau 2 - Aciers alliés inoxydables austénitiques
ries d’essais Ill ou V pour I’ISO 2604/3 et aux catégories
Épaisseurs, mm
d’essais II ou IV pour I’ISO 2604/5, à l’exception de l’épreuve
Diamdtres
hydraulique qui peut, au gré du fabricant, être remplacée par
ex&rieurs
12 M zo Z6 3,2
mm
un essai non destructif qui assure une étanchéité équivalente.
Masses par unité de longueur, kg/m
16 0,445 0,577 0,701 - -
Les aciers doivent, de préférence, être choisis parmi les sui-
20 0,564 0,737 0,901 1,
...
