ISO/R 1123:1969

Title missing - Legacy paper document

General Information

• Status: Withdrawn
• Publication Date: 31-Dec-1968
• Technical Committee: ISO/TMBG - Technical Management Board - groups
• Drafting Committee: ISO/TMBG - Technical Management Board - groups
• Current Stage: 9599 - Withdrawal of International Standard
• Completion Date: 01-Jan-1974

Standards Content (Sample)

I
Kef. No. : ISO/K 1123-1969 (E)
UDC 621.822.87 : 621.753.2
IS0
FOR STANDARDIZATION
I NTERN AT1 O N A L O RG A N IZATl O N
IS0 RECOMMENDATION
R 1123
ROLLING BEARINGS
TAPERED ROLLER BEARINGS
INCH SERIES
CHAMFER DIMENSION LIMITS
1st EDITION
September 1969
COPYRIGHT RESERVED
The copyright of IS0 Recommendations and IS0 Standards
belongs to IS0 Member Bodies. Reproduction of these
documents, in any country, may be authorized therefore only
by the national standards organization of that country, being
a member of ISO.
For each individual country the only valid standard is the national standard of that country.
Printed in Switzerland
Also issued in French and Russian.
Copies to be obtained through the national standards organizations.

---------------------- Page: 1 ----------------------
-2- ISO/R 1123-1969 (E)
IS0 Recommendation R 1123 September 1969
ROLLING BEARINGS
TAPERED ROLLER BEARINGS
INCH SERIES
CHAMFER DIMENSION LIMITS
1. SCOPE
I
This IS0 Recommendation comprises the maximum chamfer dimension limits for the ,chamfers, for which
minimum values Rmin and rmin are given in IS0 Recommendation R 355, Part I, Rolling bearings ~~ Tapered
roller bearings - Boundary dimensions.
I 2. SYMBOLS
d = inner ring bore diameter
D = outer ring outside diameter
R = nominal dimension of inner ring backface chamfer
= height of inner ring backface chamfer
Ri
= width of inner ring backface chamfer
R2
r = nominal dimension of outer ring backface chamfer
= height of outer ring backface chamfer
rl
= width of outer ring backface chamfer
r2
I

---------------------- Page: 2 ----------------------

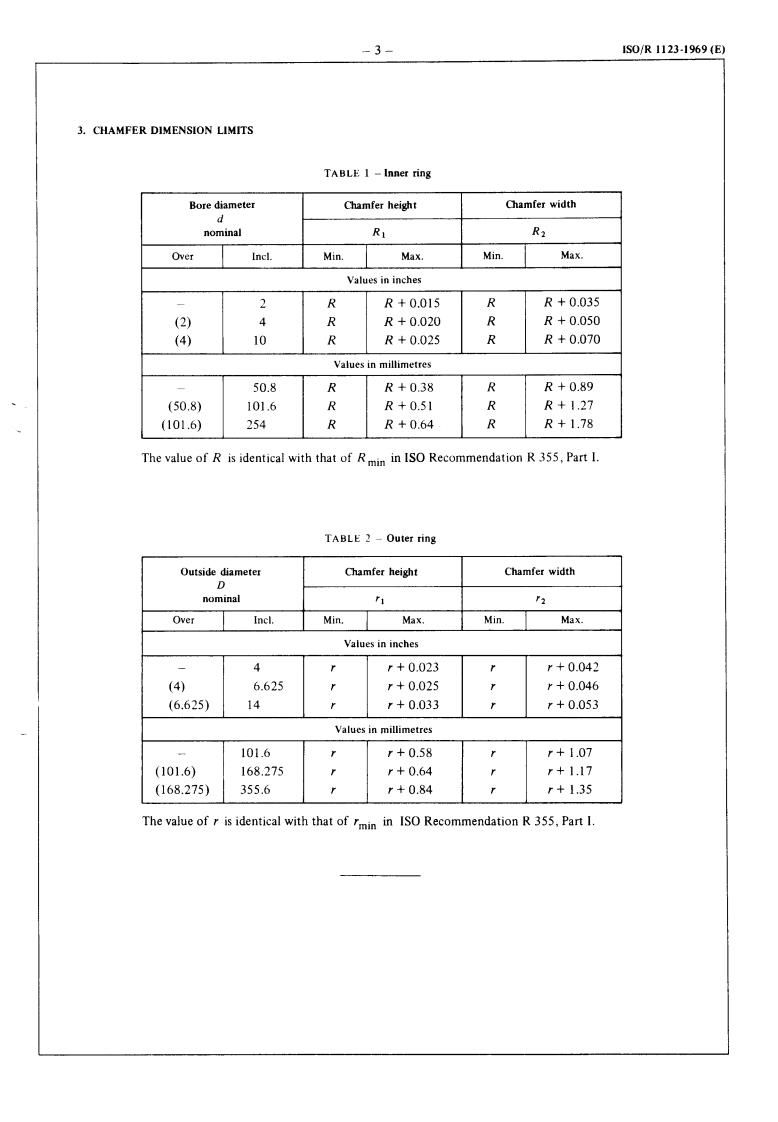

-3- ISO/R 1123-1969 (E
3. CHAMFER DIMENSION LIMITS
TABLE 1 -inner ring
Bore diameter Chamfer width
I Chamfer height I I
d
nominal
R1 R2
I Over I Incl. I M
...

Réf. No : ISO/R 1123-1969(P)
CDU 621.822.87 : 621.753.2
IS0
ORGAN IS AT1 ON I NT ERN AT1 ON ALE DE NORM A LI SAT1 ON
RECOMMANDATION IS0
R 1123
.
ROU LEM ENTS
ROULEMENTS À ROULEAUX CONIQUES
SÉRIES EN INCHES
DIMENSIONS LIMITES DES ARRONDIS
idre EDITION
Septembre 1969
REPRODUCïION INTERDITE
Le droit de reproduction des Recommandations IS0 et des Normes
IS0 est la propriété des Comités Membres de I’ISO. En consé-
quence, dans chaque pays, la reproduction de ces documents ne
peut être autorisée que par l’organisation nationale de normali-
sation de ce pays, membre de I’ISO.
Seules les normes nationales sont valables dans leurs pays respectifs.
Imprimé en Suisse
Ce document est également édité en anglais et en russe. I1 peut être obtenu auprès des organisations
nationales de normalisation.

---------------------- Page: 1 ----------------------
-2- ISO/R 1123 -1969 (I
1
Septembre 1969
I Recommandation IS0 R 1123
ROULEMENTS
ROULEMENTS A ROULEAUX CONIQUES
I
SERIES EN INCHES
DIMENSIONS LIMITES DES ARRONDIS
I
1. OBJET
La présente Recommandation IS0 comprend les dimensions limites maximales pour les arrondis, dont les valeurs
minimales Rmin et rmin sont données dans la Recommandation ISO/R 355, Première partie, Roulements -
Dimensions d >encombrement des roulements à rouleaux coniques.
2. SYMBOLES
c
d = diamètre d’alésage de la bague intérieure
D = diamètre extérieur de la bague extérieure
R = dimension nominale de l’arrondi de la grande face de la bague intérieure
= hauteur de l’arrondi de la grande face de la bague intérieure
RI
= largeur de l’arrondi de la grande face de la bague intérieure
R2
r = dimension nominale de l’arrondi de la grande face de la bague extérieure
= hauteur de l’arrondi de la grande face de la bague extérieure
rI
= largeur de l’arrondi de la grande face de la bague extérieure
r2

---------------------- Page: 2 ----------------------
- 3 .-
ISO/R 1123-1969 (F)
3. DIMENSIONS LIMITES DES ARRONDIS
TABLEAU 1 - Bague intér
...
