ISO/R 2006:1971

Title missing - Legacy paper document

General Information

• Status: Withdrawn
• Publication Date: 31-Dec-1970
• Technical Committee: ISO/TMBG - Technical Management Board - groups
• Drafting Committee: ISO/TMBG - Technical Management Board - groups
• Current Stage: 9599 - Withdrawal of International Standard
• Completion Date: 01-Jan-1976

Standards Content (Sample)

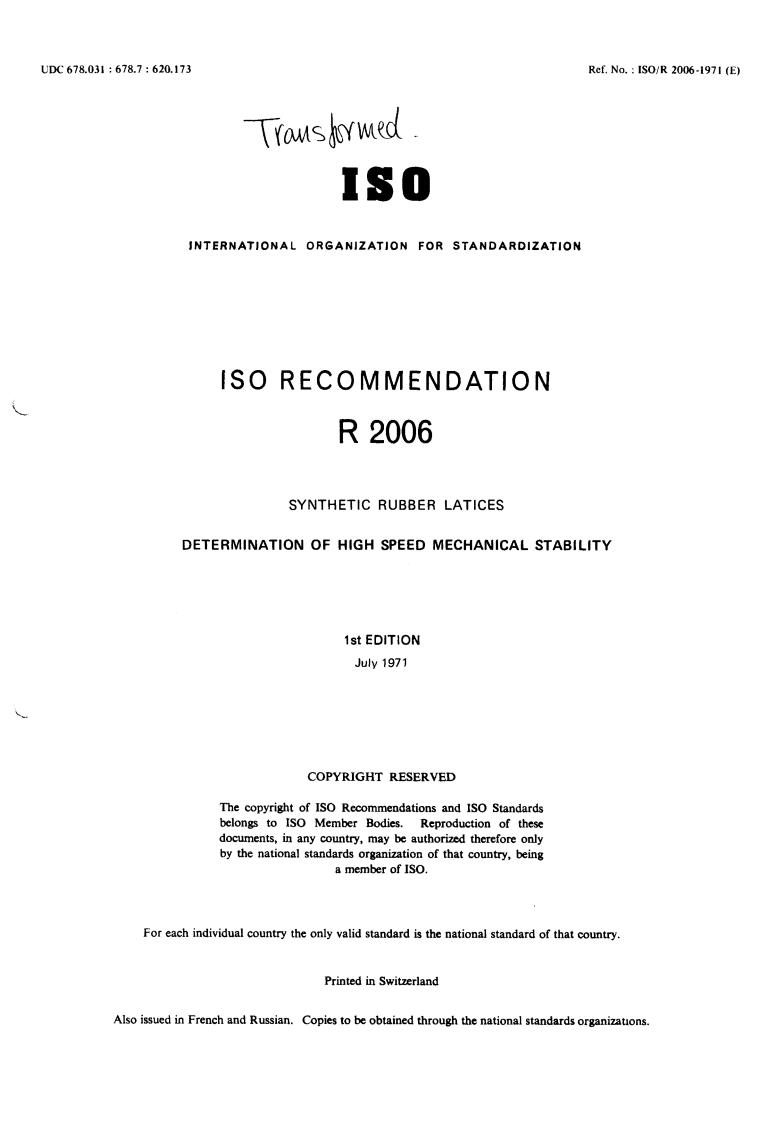

UDC 678.031 : 678.7 : 620.173 Ref. No. : ISO/R 2006-1971 (E)
IS0
INTER NAT1 ON A L ORGAN lZATl O N FOR STAN DARD IZATl O N
IS0 RECOMMENDATION
i
R 2006
SYNTHETIC RUBBER LATICES
DETERMINATION OF HIGH SPEED MECHANICAL STABILITY
1st EDITION
July 1971
COPYRIGHT RESERVED
The copyright of IS0 Recommendations and IS0 Standards
belongs to IS0 Member Bodies. Reproduction of these
documents, in any country, may be authorized therefore only
by the national standards organization of that country, being
a member of ISO.
For each individual country the only valid standard is the national standard of that country.
Printed in Switzerland
Also issued in French and Russian. Copies to be obtained through the national standards organizations.

---------------------- Page: 1 ----------------------
-2-
BRIEF HISTORY
The IS0 Recommendation R 2006, Synthetic rubber latices - Determination of high speed mechanical
stabiliry, was drawn up by Technical Committee ISO/TC 45, Rubber, the Secretariat of which is held by the
British Standards Institution (BSI).
Work on this question led to the adoption of Draft IS0 Recommendation No. 2006, which was circulated
to all the IS0 Member Bodies for enquiry in May 1970. It was approved, subject to a few modifications of an
editorial nature, by the following Member Bodies :
Sweden
Australia Hungary
Austria India Switzerland
Canada Israel Turkey
Ceylon Italy U.A.R.
France New Zealand United Kingdom
Germany South Africa, Rep. of U.S.A.
Greece Spain U.S.S.R.
No Member Body opposed the approval of the Draft.
This Draft IS0 Recommendation was then submitted by correspondence to the IS0 Council, which
decided to accept it as an IS0 RECOMMENDATION.

---------------------- Page: 2 ----------------------

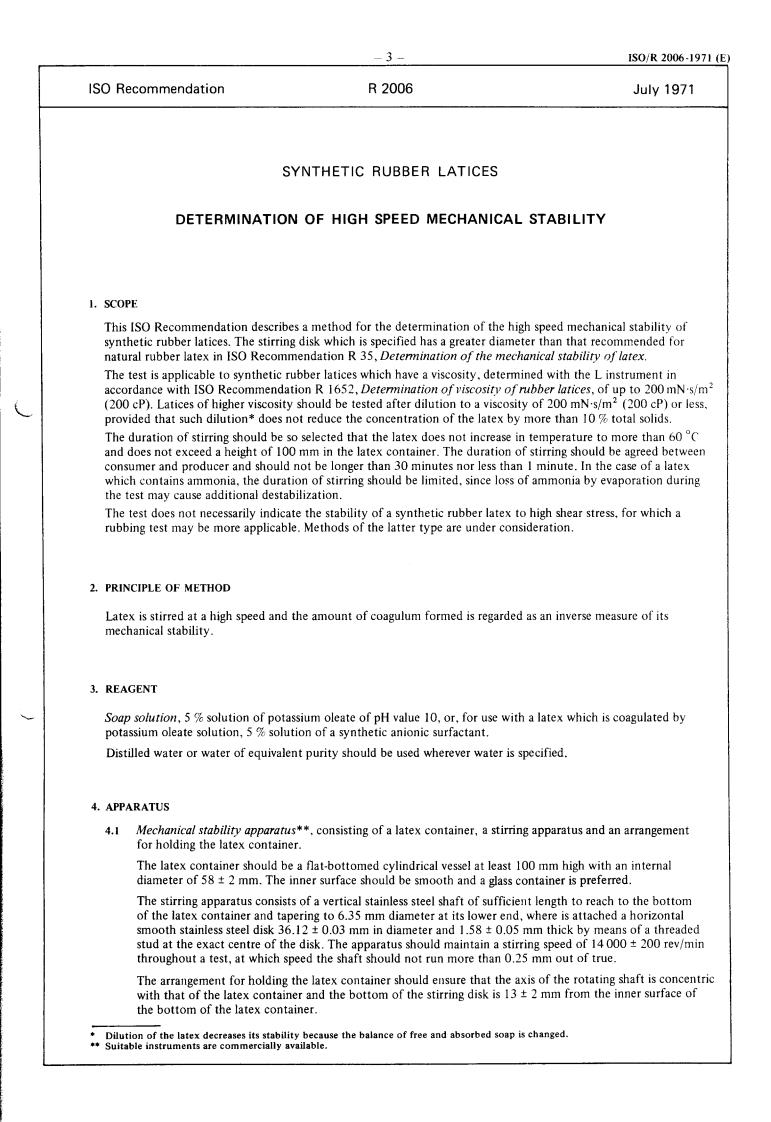

3- ISO/R 2006-1971 (1
IS0 Recommendation R 2006 July 1971
SYNTHETIC RUBBER LATICES
DETERMINATION OF HIGH SPEED MECHANICAL STABILITY
1. SCOPE
This IS0 Recommendation describes a method for the determination of the high speed mechanical stability of
synthetic rubber latices. The stirring disk which is specified has a greater diameter than that recommended for
natural rubber latex in IS0 Recommendation R 35, Determination of the mechanical stability of latex.
The test is applicable to synthetic rubber latices which have a viscosity, determined with the L instrument in
accordance with IS0 Recommendation R 1652, Determination of viscosity of rubber latices, of up to 200 inN.s/m'
(200 cP). Latices of higher viscosity should be tested after dilution to a viscosity of 200 mN.s/m2 (200 cP) or less,
provided that such dilution* does not reduce the concentration of the latex by more than 10 70 total solids.
The duration of stirring should be so selected that the latex does not increase in temperature to more than 60 "C
and does not exceed a height of 100 mm in the latex container. The duration of stirring should be agreed between
consumer and producer and should not be longer than 30 minutes nor less than 1 minute. In the case of a latex
which contains ammonia, the duration of stirring should be limited, since loss of ammonia by evaporation during
the test may cause additional destabilization.
The test does not necessarily indicate the stability of a synthetic rubber latex to high shear stress, for which a
rubbing test may be more applicable. Methods of the latter type are under consideration.
2. PRINCIPLE OF METHOD
Latex is stirred at a high speed and the amount of coagulum formed is regarded as an inverse measure of its
mechanical stability.
3. REAGENT
Soap solution, 5 5% solution of potassium oleate of pH value 10, or, for use with a latex which is coagulated by
potassium oleate solution, 5 70 solution of a synthetic anionic surfactant.
Distilled water or water of equivalent purity should be used wherever water is specified.
4. APPARATUS
4.1 Mechanical stability apparatus**, consisting of a latex container, a stirring apparatus and an arrangement
for holding the latex container.
The latex container should be a flat-bottomed cylindrical vessel at
...

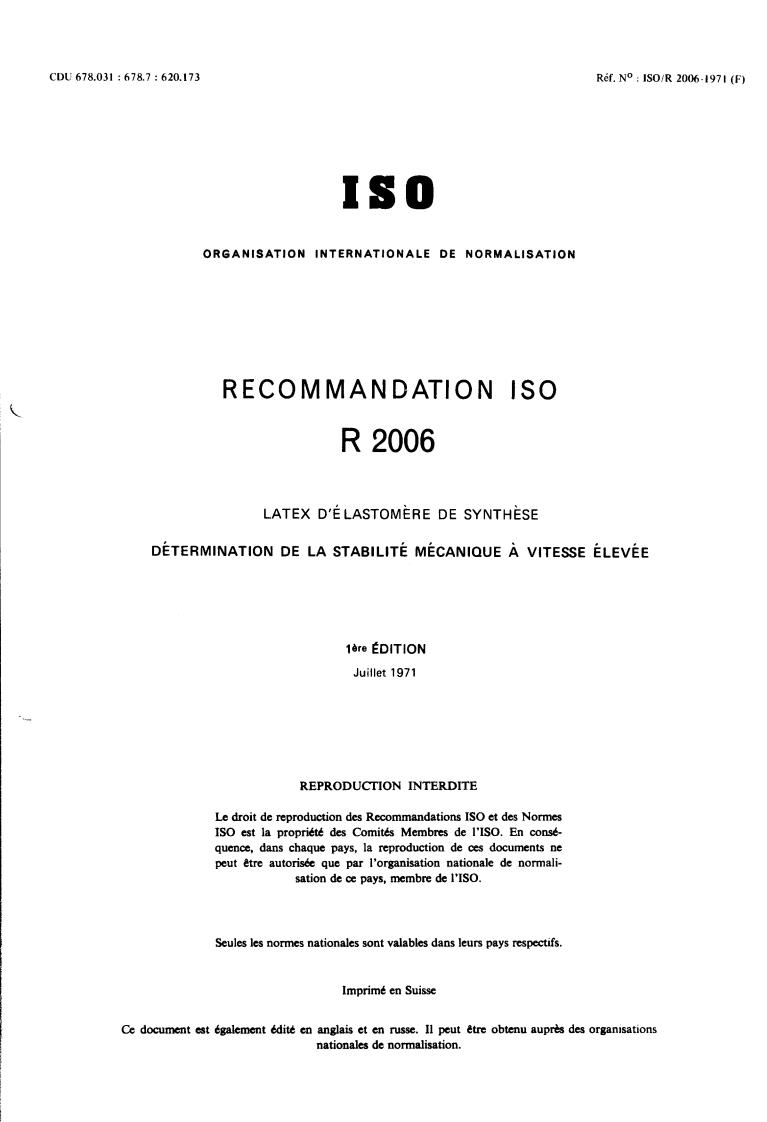

CDU 678.031 : 678.7 : 620.173 Réf. No : ISOiR 2006-1971 (F)
IS0
ORGAN IS AT1 ON INTERN AT1 ON A LE DE NOR MA LI SAT1 ON
RECOMMANDATION IS0
R 2006
LATEX D‘ÉLASTOMÈRE DE SYNTHÈSE
D~TERMINATION DE LA STABILITÉ MÉCANIQUE À VITESSE ÉLEVÉE
ibre EDITION
Juillet 1971
....
REPRODUCIION INTERDITE
Le droit de reproduction des Recommandations IS0 et des Normes
IS0 est la propriété des Cornith Membres de I’ISO. En mnsé-
quenœ, dans chaque pays, la reproduction de ces documents ne
peut être autorisk que par l’organisation nationale de normali-
œ pays, membre de I’ISO.
sation de
Seules les normes nationales sont valables dans leurs pays respectifs.
Imprimé en Suisse
Ce document est également édité en anglais et en russe. I1 peut être obtenu auprés des organisations
nationales de normalisation.
1

---------------------- Page: 1 ----------------------
-2-
HISTORIQUE
La Recommandation ISO/R 2006, Latex d’élastomère de synthèse - Déteminution de la stabilité mécanique à
vitesse élevée, a été élaborée par le Comité Technique ISO/TC 45, Caoutchouc, dont le Secrétariat est assuré par la
British Standards Institution (BSI).
Les travaux relatifs à cette question aboutirent à l’adoption du Projet de Recommandation IS0 No 2006 qui
fut soumis, en mai 1970, à l’enquête de tous les Comités Membres de I’ISO. I1 fut approuvé, sous réserve de quelques
modifications d’ordre rédactionnel, par les Comités Membres suivants :
Afrique du Sud, Rép. d’ France R.A.U.
Allemagne Grèce Royaume-Uni
Australie Hongrie Suède
Au triche Inde Suisse
Canada Israël Turquie
Ceylan Italie U.R.S.S.
Espagne Nouvelle-Zélande U.S.A.
Aucun Comité Membre ne se déclara opposé à l’approbation du Projet.
Ce Projet de Recommandation IS0 fut alors soumis par correspondance au Conseil de I’ISO, qui décida de
l’accepter comme RECOMMANDATION ISO.
I

---------------------- Page: 2 ----------------------

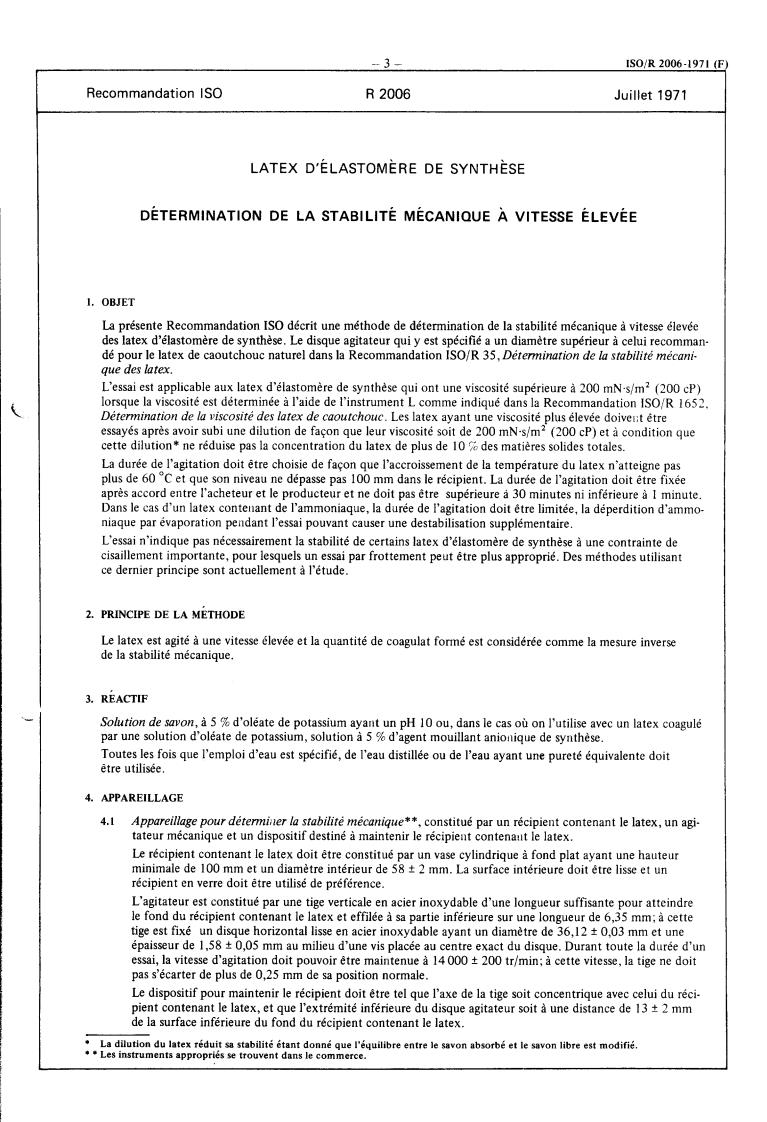

-3- ISO/R 2006-1971 (1
Recommandation IS0 R 2006 Juillet 1971
LATEX D’ÉLASTOMÈRE DE SYNTHÈSE
DÉTERMINATION DE LA STABILITÉ MÉCANIQUE À VITESSE ÉLEVÉE
1. OBJET
La présente Recommandation IS0 décrit une méthode de détermination de la stabilité mécanique à vitesse élevée
des latex d’élastomère de synthèse. Le disque agitateur qui y est spécifié a un diamètre supérieur à celui recomman-
dé pour le latex de caoutchouc naturel dans la Recommandation ISO/R 35, Détemination de la stabilité mécani-
que des latex.
L‘essai est applicable aux latex d’élastomère de synthèse qui ont une viscosité supérieure à 200 mN.s/m2 (200 cP)
lorsque la viscosité est déterminée à l’aide de l’instrument L comme indiqué dans la Recommandation ISO/R 1652,
Détermination de la viscosité des latex de caoutchouc. Les latex ayant une viscosité plus élevée doivect être
essayés après avoir subi une dilution de façon que leur viscosité soit de 200 mN.s/mZ (200 cP) et à condition que
cette dilution* ne réduise pas la concentration du latex de plus de 10 7; des matières solides totales.
La durée de l’agitation doit être choisie de façon que l’accroissement de la température du latex n’atteigne pas
plus de 60 “C et que son niveau ne dépasse pas 100 mm dans le récipient. La durée de l’agitation doit être fixée
après accord entre l’acheteur et le producteur et ne doit pas être supérieure à 30 minutes ni inférieure à 1 minute.
Dans le cas d’un latex conteiiant de l’ammoniaque, la durée de l’agitation doit être limitée, la déperdition d’ammo-
niaque par évaporation peiidant l’essai pouvant causer une destabilisation supplémentaire.
L’essai n’indique pas nécessairement la stabilité de certains latex d’élastomère de synthèse à une contrainte de
cisaillement importante, pour lesquels un essai par frottement peut être plus approprié. Des méthodes utilisant
ce dernier principe sont actuellement à l’étude.
2. PRINCIPE DE LA MÉTHODE
Le latex est agité à une vitesse élevée et la quantité de coagulat formé est considérée comme la mesure inverse
de la stabilité mécanique.
3. RÉACTIF
Solution de savon, à 5 5% d’oléate de potassium ayant un pH 10 ou, dans le cas où on l’utilise avec un latex coagulé
par une solution d’oléate de potassium, solution à 5 % d’agent mouillant anioiiique de synthèse.
Toutes les fois que l’emploi d’eau est spécifié, de l’eau distillée ou de l’eau ayant une pureté équivalente doit
être utilisée.
4. APPAREILLAGE
4.1 Appareillage pour détemiiier la stabilité mécanique**, constitué par un récipient contenant le latex, un agi-
tateur mécanique et un dispositif destiné à maintenir le récipieiit contenalit le latex.
Le récipient contenant le latex doit être constitué par un vase cylindrique à fond plat ayant une hauteur
minim
...
