EN 15502-2-2:2014
(Main)Gas-fired central heating boilers - Part 2-2: Specific standard for type B1 appliances
Gas-fired central heating boilers - Part 2-2: Specific standard for type B1 appliances
This European Standard specifies, the requirements and test methods concerning, in particular the construction, safety, fitness for purpose, and rational use of energy, as well as the classification and marking of gas-fired central heating boilers that are fitted with atmospheric burners, fan assisted atmospheric burners and are hereafter referred to as boilers.
Where the word boiler is used, this is to be read as the boiler including its connecting ducts, ducts and terminals, if any.
This European Standard covers gas-fired central heating boilers type B11, B11BS, B12, B12BS, B13, B13BS according to the classification in CEN/TR 1749:2009:
a) that have a nominal heat input (on the basis of net calorific value) not exceeding 70 kW;
b) that use one or more combustible gases of the three gas families at the pressures stated in EN 437;
c) where the temperature of the heat transfer fluid does not exceed 105 °C during normal operation;
d) where the maximum operating pressure in the water circuit does not exceed 6 bar;
e) which are declared in the technical instructions to be either a low temperature boiler or a standard boiler. If no declaration is given the boiler is to be considered a standard boiler;
f) which are intended to be installed either indoors or in a partially protected place;
g) which are either not intended to produce hot water, or are intended to produce hot water either by the instantaneous or storage principle, the whole being marketed as a single unit.
h) which are designed for either sealed water systems or for open water systems.
This European Standard is to be used in conjunction with the General Requirements Standard EN 15502 1.
For applications within the scope of the PED further requirements may be necessary (e.g. situations where the maximum allowable temperature exceeds 110 °C, or where volume times maximum allowable pressure is over 50 bar x litres).
This standard provides requirements for boilers with known constructions. For boilers with any alternative constructions, which might not fully be covered by this standard, the risk associated with this alternative construction shall be assessed.
An example of an assessment methodology, based upon risk assessment and which covers the essential requirements of the Gas Appliance Directive, is given in Clause 11.
This standard does not cover all the requirements for:
i) appliances that are intended to be connected to gas grids where the quality of the distributed gas is likely to vary to a large extent over the lifetime of the appliance (see Annex DD of EN 15502 2 1:2012);
j) appliances using flue dampers;
k) appliances that have a nominal heat input (on the basis of net calorific value) exceeding 70 kW;
l) appliances of the types A, B14, B2, B3, B4, B5 and C;
m) appliances intended to be connected to a (common) flue having mechanical extraction;
n) appliances with gas/air ratio control;
o) modular boilers;
p) boilers which can give rise to condensation under certain circumstances;
q) boilers intended to be installed in a room with a foreseeable negative pressure relative to the pressure in the flue system.
NOTE Negative pressure relative to the pressure in the flue system can for example be caused by mechanical or thermal ventilation in airtight buildings.
Heizkessel für gasförmige Brennstoffe - Teil 2-2: Heizkessel der Bauart B1
Diese Europäische Norm legt die Anforderungen und Prüfverfahren insbesondere für den Bau, die Sicherheit, die Gebrauchstauglichkeit und den Energieeinsatz sowie die Einteilung und Kennzeichnung von gasbefeuerten Zentralheizungskesseln fest, die mit atmosphärischen Brennern mit oder ohne Ventilator ausgerüstet sind und nachfolgend kurz „Kessel“ genannt werden.
Wenn das Wort Kessel benutzt wird, muss es als Kessel einschließlich seiner Verbindungsstücke, Rohr und Windschutzeinrichtung, falls vorhanden, gelesen werden.
Diese Europäische Norm schließt gasbefeuerte Zentralheizungskessel der Bauarten B11, B11BS, B12, B12BS, B13 und B13BS entsprechend der Einteilung in CEN/TR 1749:2009 ein,
a) die eine Nennwärmebelastung (bezogen auf den unteren Heizwert) von nicht mehr als 70 kW haben,
b) die mit einem oder mehreren brennbaren Gasen der drei Gasfamilien mit den in EN 437 genannten Drücken betrieben werden,
c) bei denen die Temperatur der wärmeleitenden Flüssigkeit unter normalen Betriebsbedingungen 105 °C nicht überschreitet,
d) deren maximaler Betriebsdruck im Wasserkreislauf 6 bar nicht überschreitet,
e) die vom Hersteller entweder als „Niedertemperaturkessel“ oder als „Standardkessel“ bezeichnet werden. Wenn keine Angabe gemacht wird, wird der Kessel als „Standardkessel“ betrachtet,
f) die dafür vorgesehen sind, entweder in Gebäuden oder an einer teilweise geschützten Stelle aufgestellt zu werden,
g) die dafür vorgesehen sind, nach dem Durchlaufprinzip oder nach dem Speicherprinzip Warmwasser herzustellen, wobei das Ganze als eine Einheit vertrieben wird,
h) die entweder für geschlossene oder offene Wassersysteme ausgelegt sind.
Diese Europäische Norm ist in Verbindung mit der Norm EN 15502-1 für allgemeine Anforderungen anzuwenden.
Für Anwendungen innerhalb des Anwendungsbereiches der Druckgeräterichtlinie (DGRL, en: PED) können weitere Anforderungen erforderlich werden (z. B. Situationen, bei denen die höchstzulässige Temperatur 110 °C überschreitet, oder wenn der Wert Volumen mal höchstzulässiger Druck über 50 bar Liter liegt).
Diese Norm enthält Anforderungen für Kessel mit bekannten Bauweisen. Bei Kesseln mit alternativen Bauweisen, die eventuell nicht vollständig durch diese Norm abgedeckt werden, muss das Risiko, das mit dieser alternativen Bauweise verbunden ist, abgeschätzt werden.
Ein Beispiel für eine Bewertungsmethode, die auf Risikoanalyse beruht, und die wesentlichen Anforderungen der Gasgeräterichtlinie abdeckt, ist in Abschnitt 11 angegeben.
Diese Norm behandelt nicht alle Anforderungen für:
a) Geräte, die dafür ausgelegt sind, an ein Gasnetz angeschlossen zu werden, bei dem die Qualität des verteilten Gases über die Lebensdauer des Gerätes wahrscheinlich stark schwankt (siehe EN 15502 2 1:2012, Anhang DD);
b) Geräte, die Abgasklappen benutzen;
c) Geräte, die eine Nennwärmebelastung (auf Basis des Heizwerts) nicht über 70 kW haben.
d) Geräte der Bauarten A, B14, B2, B3, B4, B5 und C;
e) Geräte, die an eine (gemeinsame) Abgasanlage mit mechanischer Abgasabführung anzuschließen sind;
f) Geräte mit Brenngas/Luft-Regelung;
g) Modulierende Brenner;
h) Kessel, bei denen bei bestimmten Bedingungen es zur Kondensation führen kann;
i) Kessel, die für die Innenaufstellung vorgesehen sind mit einem negativen Druck im Vergleich zum Druck im Abgassystem.
ANMERKUNG Negativer Druck im Vergleich zum Druck im Abgassystem kann zum Beispiel durch mechanische oder thermische Lüftung in luftdichten Gebäuden hervorgerufen werden.
Chaudières de chauffage central utilisant les combustibles gazeux - Partie 2-2: Norme spécifique pour les appareils de type B1
La présente Norme européenne spécifie les exigences et les méthodes d’essai concernant les chaudières de chauffage central utilisant les combustibles gazeux et dotées de brûleurs atmosphériques ou de brûleurs atmosphériques assistés d’un ventilateur, ci-après dénommées « chaudières », en particulier leur conception, leur sécurité, leur aptitude à la fonction, leur utilisation rationnelle de l’énergie, ainsi que leur classification et leur marquage.
Lorsque le terme « chaudière » est employé, il sous-entend la chaudière ainsi que ses conduits de raccordement, conduits et terminaux, le cas échéant.
La présente Norme européenne couvre les chaudières de chauffage central utilisant les combustibles gazeux de types B11, B11BS, B12, B12BS, B13 et B13BS conformément à la classification du CEN/TR 1749:2009 :
a) dont le débit calorifique nominal (basé sur le pouvoir calorifique inférieur) est inférieur ou égal à 70 kW ;
b) utilisant un ou plusieurs combustibles gazeux appartenant aux trois familles de gaz et aux pressions indiquées dans l'EN 437 ;
c) dont la température du fluide caloporteur ne dépasse pas 105 °C en fonctionnement normal ;
d) dont la pression maximale de service dans le circuit d’eau ne dépasse pas 6 bar ;
e) déclarées comme étant des « chaudières à basse température » ou des « chaudières standard » dans la notice d'installation. Si aucune déclaration n'est faite, la chaudière doit être considérée comme une « chaudière standard » ;
f) destinées à être installées à l'intérieur ou à un emplacement partiellement protégé ;
g) non destinées à produire de l'eau chaude, ou destinées à produire instantanément de l'eau chaude ou capables de la stocker, l'ensemble étant commercialisé sous forme monobloc ;
h) conçues pour des circuits d'eau fermés ou ouverts.
La présente Norme européenne doit être utilisée conjointement avec les exigences générales de la norme EN 15502-1.
Pour les utilisations entrant dans le domaine d'application de la Directive 97/23/CE pour les équipements sous pression, des exigences supplémentaires peuvent être nécessaires (par exemple dans des situations où la température admissible maximale dépasse 110 °C, ou lorsque le produit volume par pression maximale admissible est supérieur à 50 bar x litre).
La présente norme fournit des exigences pour les chaudières dont la construction est connue. Pour les chaudières de construction différente susceptibles de ne pas être couvertes par la présente norme, le risque associé à cette construction différente doit être évalué.
L’Article 11 donne un exemple de méthodologie d’évaluation basée sur l’évaluation des risques et couvrant les exigences essentielles de la Directive 2009/142/CE pour les appareils à gaz.
La présente norme ne couvre pas toutes les exigences concernant :
i) les appareils destinés à être raccordés à des réseaux de distribution de gaz où la qualité du gaz distribué est susceptible de varier considérablement tout au long de la durée de vie de l'appareil (voir Annexe DD de l'EN 15502-2-1:2012) ;
j) les appareils utilisant des registres de tirage ;
k) les appareils de débit calorifique nominal (sur la base du pouvoir calorifique inférieur) supérieur à 70 kW ;
l) les appareils de types A, B14, B2, B3, B4, B5 et C ;
m) les appareils destinés à être raccordés à une cheminée (commune) à extraction mécanique ;
n) les appareils munis d’un dispositif de contrôle du rapport air/gaz ;
o) les appareils modulants ;
p) les appareils pouvant donner lieu à condensation sous certaines conditions ;
q) les appareils destinés à être raccordés à un système d’évacuation des produits de combustion conçu pour fonctionner sous pression ;
Plinski kotli za centralno gretje - 2-2. del: Posebne zahteve za tip kotlov B1 z imensko močjo do vključno 70 kW
Standard EN 15502-2-2 določa zahteve in preskusne metode, zlasti v zvezi s konstrukcijo, varnostjo, ustreznostjo namenu in racionalno porabo energije ter s klasifikacijo in označevanjem plinskih kotlov za centralno gretje z nameščenimi atmosferskimi gorilniki, atmosferskimi gorilniki z ventilatorjem, v nadaljevanju: »kotli«. Kjer je uporabljena beseda kotel, to pomeni kotel skupaj s povezovalnimi vodi, vodi in terminali, če so prisotni. Ta evropski standard zajema plinske kotle za centralno gretje tipov B11, B11BS, B12, B12BS, B13 in B13BS v skladu s klasifikacijo v standardu CEN/TR 1749:2009: a) z nazivno močjo (glede na neto kurilno vrednost) do 70 kW; b) ki uporabljajo enega ali več gorljivih plinov iz treh družin plinov pri tlakih, navedenih v standardu EN 437; c) kadar temperatura tekočine za prenos toplote ne presega 105 °C med običajnim delovanjem; d) kadar najvišji obratovalni tlak v vodnem omrežju ne presega 6 barov; e) ki so v tehničnih navodilih deklarirani kot »nizkotemperaturni kotli« ali »standardni kotli«. Če ni navedene deklaracije, se kotel šteje za »standardni kotel«, f) ki je namenjen vgradnji v zaprt ali delno zaščiten prostor; g) ki ni namenjen ogrevanju vode ali je namenjen ogrevanju vode po takojšnjem principu ali principu shranjevanja, pri čemer se trži kot ena enota; h) izdelan za zaprte ali odprte vodne sisteme. Ta evropski standard je treba uporabljati v povezavi s splošnimi zahtevami standarda EN 15502-1. Za uporabe znotraj področja uporabe direktive o tlačni opremi so lahko potrebne dodatne zahteve (npr. v primerih, kadar najvišja dovoljena temperatura presega 110 °C ali kadar prostornina krat najvišji dovoljeni tlak presega 50 barov x litri). Ta standard določa zahteve za kotle z znanimi konstrukcijami. V zvezi s kotli z drugačnimi konstrukcijami, ki morda niso v celoti zajeti v tem standardu, je treba oceniti tveganje, povezano z drugačno konstrukcijo. Primer metodologije ocenjevanja, ki temelji na oceni tveganja in zajema osnovne zahteve direktive o plinskih napravah, je podan v točki 11. Ta standard ne obravnava vseh zahtev za: i) naprave za povezavo s plinskimi omrežji, v katerih bo kakovost distribuiranega plina med življenjsko dobo naprave verjetno znatno nihala (glej dodatek DD standarda EN 15502-2-1:2012); j) naprave, ki uporabljajo dimniške lopute; k) naprave, ki imajo nazivno moč (glede na neto kurilno vrednost) večjo od 70 kW; l) naprave tipov A, B14, B2, B3, B4, B5 in C; m) naprave, ki so namenjene povezavi z (običajnim) dimnikom, ki ima mehansko ekstrakcijo; n) naprave z nadzorom razmerja med plinom/zrakom; o) modularne kotle; p) kotle, ki lahko pod določenimi pogoji povzročijo kondenzacijo; q) kotle, namenjene vgradnji v prostor s predvidljivim negativnim tlakom glede na tlak v dimniškem sistemu.
General Information
Relations
Standards Content (Sample)

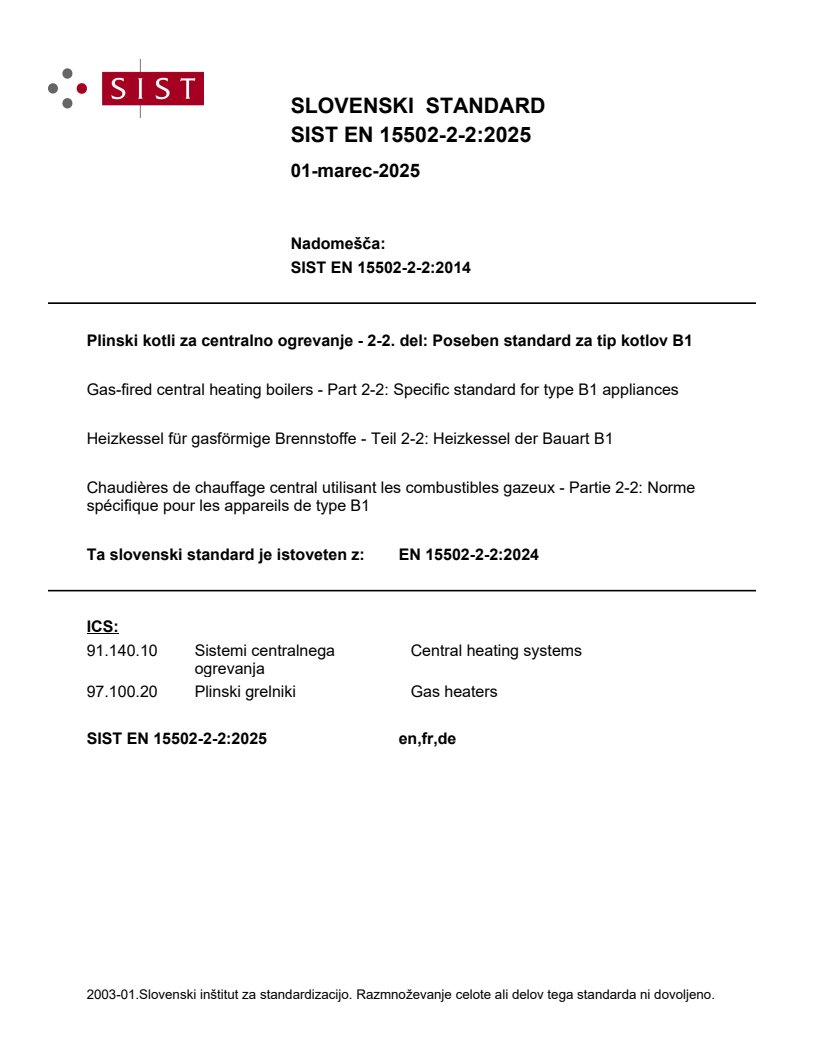

2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Heizkessel für gasförmige Brennstoffe - Teil 2-2: Heizkessel der Bauart B1 mit einer Nennwärmebelastung nicht größer als 70 kWGas-fired central heating boilers - Part 2-2: Specific standard for type B1 appliances of a nominal heat input not exceeding 70 kW97.100.20Plinski grelnikiGas heaters91.140.10Sistemi centralnega ogrevanjaCentral heating systemsICS:Ta slovenski standard je istoveten z:EN 15502-2-2:2014SIST EN 15502-2-2:2014en,fr,de01-oktober-2014SIST EN 15502-2-2:2014SLOVENSKI
STANDARDSIST EN 297:1997/A6:2004SIST EN 297:1997/A5:1999SIST EN 677:1999SIST EN 625:1997SIST EN 297:1997/A4:2005SIST EN 297:1997/A2:1997SIST EN 297:1997SIST EN 297:1997/A3:1997SIST EN 297:1997/A2:1997/AC:20061DGRPHãþD
SIST EN 15502-2-2:2014
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 15502-2-2
July 2014 ICS 27.060.30; 91.140.10 Supersedes EN 15417:2006, EN 297:1994, EN 625:1995, EN 677:1998English Version
Gas-fired central heating boilers - Part 2-2: Specific standard for type B1 appliances
Chaudières de chauffage central utilisant les combustibles gazeux - Partie 2-2: Norme spécifique pour les appareils de type B1
Heizkessel für gasförmige Brennstoffe - Teil 2-2: Heizkessel der Bauart B1 This European Standard was approved by CEN on 28 May 2014.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre:
Avenue Marnix 17,
B-1000 Brussels © 2014 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. EN 15502-2-2:2014 ESIST EN 15502-2-2:2014
EN 15502-2-2:2014 (E) 2 Contents Page Foreword .5 Introduction .6 1 Scope .8 2 Normative references .9 3 Terms, definitions and symbols .9 3.1 Terms and definitions .9 3.2 Symbols . 10 4 Classification . 10 5 Construction . 10 5.1 General . 10 5.2 Conversion to different gases . 10 5.3 Materials . 10 5.3.1 General . 10 5.3.2 Materials and thicknesses of walls or tubes with water side operating pressure for boilers of pressure class-3 .
...
