CISPR 22:1997
(Main)Information technology equipment - Radio disturbance characteristics - Limits and methods of measurement
Information technology equipment - Radio disturbance characteristics - Limits and methods of measurement
The intention of this standard is to establish uniform requirements for the radio disturbance level of the equipment contained in the scope, to fix limits of disturbance, to describe methods of measurement and to standardize operating conditions andinterpretation of results.
Appareils de traitement de l'information - Caractéristiques des perturbations radioélectriques - Limites et méthodes de mesure
L'objet de cette norme est d'établir des exigences uniformes pour les limites des perturbations radioélectriques des appareils relevant du domaine d'application, de fixer des limites pour le niveau perturbateur, de décrire des méthodes de mesure et de normaliser les conditions de fonctionnement et l'interprétation des résultats.
General Information
Relations
Standards Content (Sample)
COMMISSION
CISPR
ÉLECTROTECHNIQUE
INTERNATIONALE
Troisième édition
INTERNATIONAL
Third edition
1997-11
ELECTROTECHNICAL
COMMISSION
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
Appareils de traitement de l'information –
Caractéristiques des perturbations
radioélectriques –
Limites et méthodes de mesure
Information technology equipment –
Radio disturbance characteristics –
Limits and methods of measurement
Numéro de référence
Reference number
CEI/IEC CISPR 22:1997

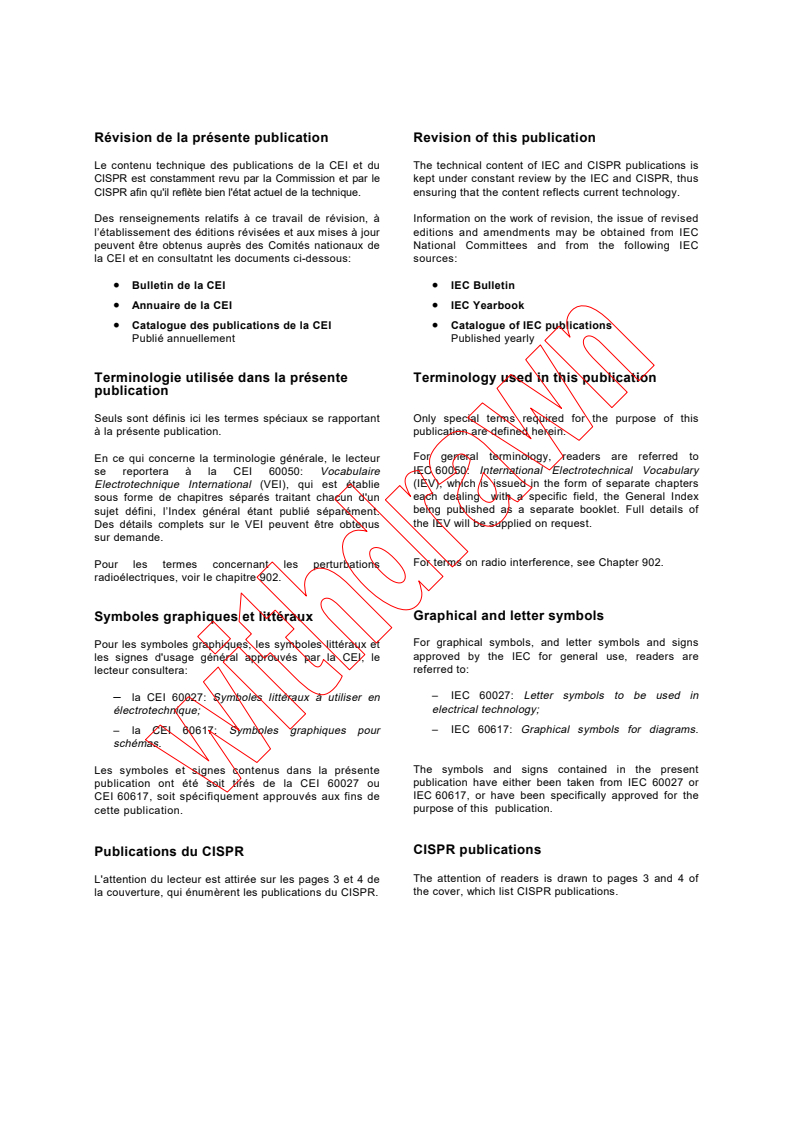

Révision de la présente publication Revision of this publication
Le contenu technique des publications de la CEI et du The technical content of IEC and CISPR publications is
CISPR est constamment revu par la Commission et par le kept under constant review by the IEC and CISPR, thus
CISPR afin qu'il reflète bien l'état actuel de la technique. ensuring that the content reflects current technology.
Des renseignements relatifs à ce travail de révision, à Information on the work of revision, the issue of revised
l’établissement des éditions révisées et aux mises à jour editions and amendments may be obtained from IEC
peuvent être obtenus auprès des Comités nationaux de National Committees and from the following IEC
la CEI et en consultatnt les documents ci-dessous: sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement Published yearly
Terminologie utilisée dans la présente Terminology used in this publication
publication
Seuls sont définis ici les termes spéciaux se rapportant Only special terms required for the purpose of this
à la présente publication. publication are defined herein.
For general terminology, readers are referred to
En ce qui concerne la terminologie générale, le lecteur
IEC 60050: International Electrotechnical Vocabulary
se reportera à la CEI 60050: Vocabulaire
(IEV), which is issued in the form of separate chapters
Electrotechnique International (VEI), qui est établie
each dealing with a specific field, the General Index
sous forme de chapitres séparés traitant chacun d'un
being published as a separate booklet. Full details of
sujet défini, l’Index général étant publié séparément.
the IEV will be supplied on request.
Des détails complets sur le VEI peuvent être obtenus
sur demande.
For terms on radio interference, see Chapter 902.
Pour les termes concernant les perturbations
radioélectriques, voir le chapitre 902.
Graphical and letter symbols
Symboles graphiques et littéraux
Pour les symboles graphiques, les symboles littéraux et For graphical symbols, and letter symbols and signs
approved by the IEC for general use, readers are
les signes d'usage général approuvés par la CEI, le
referred to:
lecteur consultera:
– IEC 60027: Letter symbols to be used in
– la CEI 60027: Symboles littéraux à utiliser en
electrical technology;
électrotechnique;
– IEC 60617: Graphical symbols for diagrams.
– la CEI 60617: Symboles graphiques pour
schémas.
The symbols and signs contained in the present
Les symboles et signes contenus dans la présente
publication have either been taken from IEC 60027 or
publication ont été soit tirés de la CEI 60027 ou
IEC 60617, or have been specifically approved for the
CEI 60617, soit spécifiquement approuvés aux fins de
purpose of this publication.
cette publication.
CISPR publications
Publications du CISPR
The attention of readers is drawn to pages 3 and 4 of
L'attention du lecteur est attirée sur les pages 3 et 4 de
the cover, which list CISPR publications.
la couverture, qui énumèrent les publications du CISPR.
COMMISSION
CISPR
ÉLECTROTECHNIQUE
INTERNATIONALE
Troisième édition
INTERNATIONAL
Third edition
1997-11
ELECTROTECHNICAL
COMMISSION
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
INTERNATIONAL SPECIAL COMMITTEE ON RADIO INTERFERENCE
Appareils de traitement de l'information –
Caractéristiques des perturbations
radioélectriques –
Limites et méthodes de mesure
Information technology equipment –
Radio disturbance characteristics –
Limits and methods of measurement
IEC 1997 Droits de reproduction réservés Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni utilisée No part of this publication may be reproduced or utilized in
sous quelque forme que ce soit et par aucun procédé, électronique any form or by any means, electronic or mechanical, including
ou mécanique, y compris la photocopie et les microfilms, sans photocopying and microfilm, without permission in writing from
l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
e-mail: inmail@iec.ch
Telefax: +41 22 919 0300 IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE XA
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

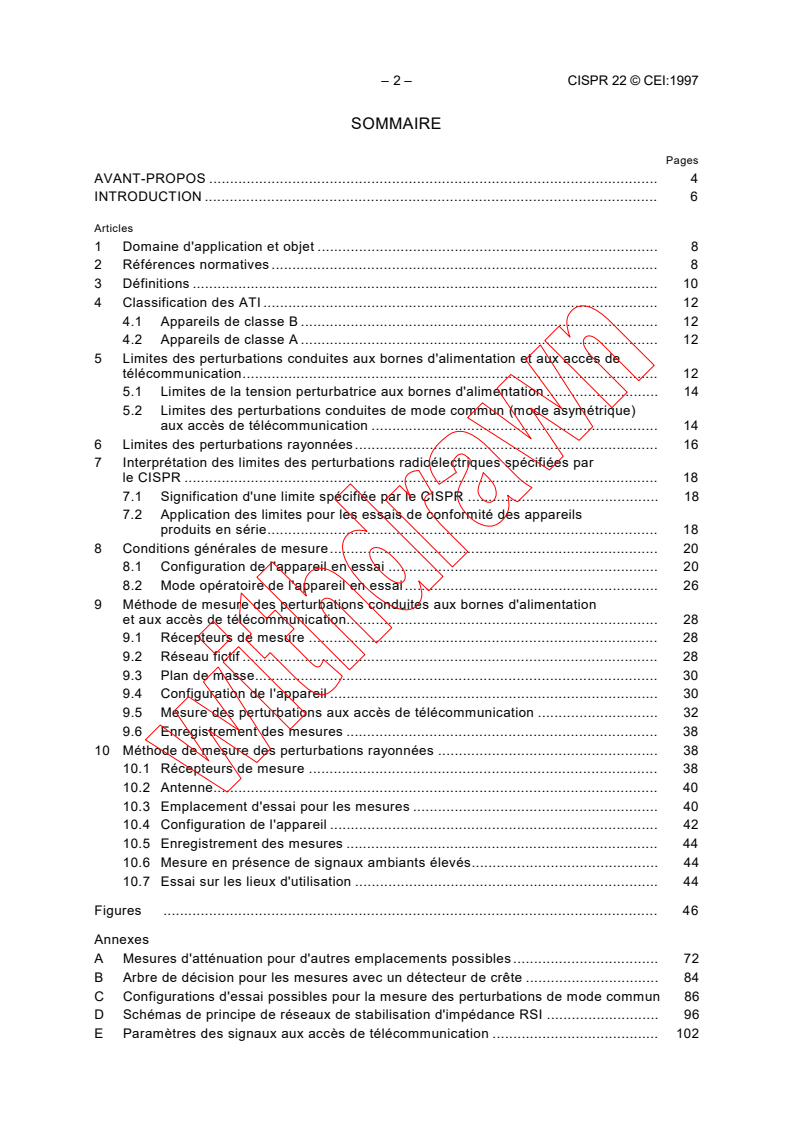

– 2 – CISPR 22 © CEI:1997
SOMMAIRE
Pages
AVANT-PROPOS . 4
INTRODUCTION . 6
Articles
1 Domaine d'application et objet . 8
2 Références normatives. 8
3 Définitions. 10
4 Classification des ATI . 12
4.1 Appareils de classe B . 12
4.2 Appareils de classe A . 12
5 Limites des perturbations conduites aux bornes d'alimentation et aux accès de
télécommunication. 12
5.1 Limites de la tension perturbatrice aux bornes d'alimentation . 14
5.2 Limites des perturbations conduites de mode commun (mode asymétrique)
aux accès de télécommunication . 14
6 Limites des perturbations rayonnées. 16
7 Interprétation des limites des perturbations radioélectriques spécifiées par
le CISPR . 18
7.1 Signification d'une limite spécifiée par le CISPR . 18
7.2 Application des limites pour les essais de conformité des appareils
produits en série. 18
8 Conditions générales de mesure. 20
8.1 Configuration de l'appareil en essai . 20
8.2 Mode opératoire de l'appareil en essai. 26
9 Méthode de mesure des perturbations conduites aux bornes d'alimentation
et aux accès de télécommunication. 28
9.1 Récepteurs de mesure . 28
9.2 Réseau fictif. 28
9.3 Plan de masse. 30
9.4 Configuration de l'appareil . 30
9.5 Mesure des perturbations aux accès de télécommunication . 32
9.6 Enregistrement des mesures . 38
10 Méthode de mesure des perturbations rayonnées . 38
10.1 Récepteurs de mesure . 38
10.2 Antenne. 40
10.3 Emplacement d'essai pour les mesures . 40
10.4 Configuration de l'appareil . 42
10.5 Enregistrement des mesures . 44
10.6 Mesure en présence de signaux ambiants élevés. 44
10.7 Essai sur les lieux d'utilisation . 44
Figures . 46
Annexes
A Mesures d'atténuation pour d'autres emplacements possibles . 72
B Arbre de décision pour les mesures avec un détecteur de crête . 84
C Configurations d'essai possibles pour la mesure des perturbations de mode commun 86
D Schémas de principe de réseaux de stabilisation d'impédance RSI . 96
E Paramètres des signaux aux accès de télécommunication . 102
CISPR 22 © IEC:1997 – 3 –
CONTENTS
Page
FOREWORD. 5
INTRODUCTION. 7
Clause
1 Scope and object. 9
2 Normative references. 9
3 Definitions. 11
4 Classification of ITE. 13
4.1 Class B ITE . 13
4.2 Class A ITE . 13
5 Limits for conducted disturbance at mains terminals and telecommunication ports . 13
5.1 Limits of mains terminal disturbance voltage . 15
5.2 Limits of conducted common mode (asymmetric mode) disturbance at
telecommunication ports. 15
6 Limits for radiated disturbance. 17
7 Interpretation of CISPR radio disturbance limit . 19
7.1 Significance of a CISPR limit . 19
7.2 Application of limits in tests for conformity of equipment in series production. 19
8 General measurement conditions. 21
8.1 EUT configuration. 21
8.2 Operation of the EUT. 27
9 Method of measurement of conducted disturbances at mains terminals and
telecommunication ports . 29
9.1 Measuring receivers. 29
9.2 Artificial mains network (AMN) . 29
9.3 Ground plane . 31
9.4 Equipment set-up. 31
9.5 Measurement of disturbances at telecommunication ports. 33
9.6 Recording of measurements . 39
10 Method of measurement of radiated disturbance . 39
10.1 Measuring receivers. 39
10.2 Antenna. 41
10.3 Measurement site. 41
10.4 Equipment set-up. 43
10.5 Recording of measurements . 45
10.6 Measurement in the presence of high ambient signals . 45
10.7 User installation testing . 45
Figures .47
Annexes
A Site attenuation measurements of alternative test sites . 73
B Decision tree for peak detector measurements. 85
C Possible test set-ups for common mode measurements . 87
D Schematic diagrams of impedance stabilization networks (ISN). 97
E Parameters of signals at telecommunication ports. 103
– 4 – CISPR 22 © CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
COMITÉ INTERNATIONAL SPÉCIAL DES PERTURBATIONS RADIOÉLECTRIQUES
__________
...
