ISO 24337:2019
(Main)Laminate floor coverings — Determination of geometrical characteristics
Laminate floor coverings — Determination of geometrical characteristics
This document gives test methods to determine the dimensional variance between elements of laminate floor coverings in a manufactured free-standing shape (unrestricted) in respect of thickness, length, width, squareness, straightness, width flatness, length flatness, openings between assembled elements and height differences between assembled elements. NOTE These test methods are also applicable to other mechanically assembled panels, e.g. modular multilayer floorings.

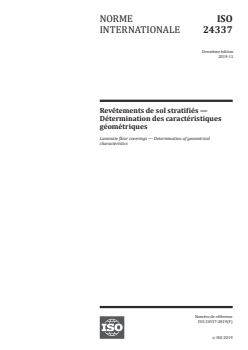

Revêtements de sol stratifiés — Détermination des caractéristiques géométriques
Le présent document spécifie des méthodes d'essai permettant de déterminer les tolérances dimensionnelles entre éléments de revêtements de sol stratifiés dans leur état usiné (sans restriction de forme) en ce qui concerne l'épaisseur, la longueur, la largeur, l'équerrage, la rectitude, la planéité en largeur, la planéité en longueur, les ouvertures entre éléments assemblés et la différence de hauteur entre éléments assemblés. NOTE Ces méthodes d'essai sont également applicables à d'autres panneaux assemblés mécaniquement, par exemple aux revêtements de sol multicouches et modulaires.
General Information
Relations
Buy Standard
Standards Content (Sample)

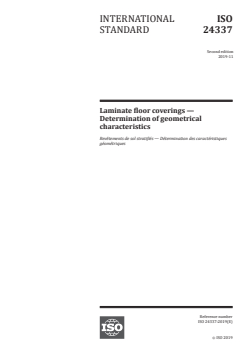

INTERNATIONAL ISO
STANDARD 24337
Second edition
2019-11
Laminate floor coverings —
Determination of geometrical
characteristics
Revêtements de sol stratifiés — Détermination des caractéristiques
géométriques
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

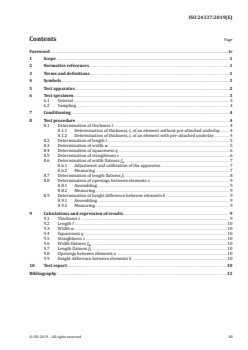

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Test apparatus . 2
6 Test specimen . 3
6.1 General . 3
6.2 Sampling . 4
7 Conditioning . 4
8 Test procedure . 4
8.1 Determination of thickness t . 4
8.1.1 Determination of thickness, t, of an element without pre-attached underlay. 4
8.1.2 Determination of thickness, t, of an element with pre-attached underlay . 4
8.2 Determination of length l . 5
8.3 Determination of width w . 5
8.4 Determination of squareness q . 6
8.5 Determination of straightness s . 6
8.6 Determination of width flatness f . 7
w
8.6.1 Adjustment and calibration of the apparatus . 7
8.6.2 Measuring . 7
8.7 Determination of length flatness f . 8
l
8.8 Determination of openings between elements o . 9
8.8.1 Assembling . 9
8.8.2 Measuring . 9
8.9 Determination of height difference between elements h . 9
8.9.1 Assembling . 9
8.9.2 Measuring . 9
9 Calculations and expression of results . 9
9.1 Thickness t . 9
9.2 Length l .10
9.3 Width w .10
9.4 Squareness q .10
9.5 Straightness s .10
9.6 Width flatness f .10
w
9.7 Length flatness f .10
l
9.8 Openings between elements o .10
9.9 Height difference between elements h .10
10 Test report .10
Bibliography .12

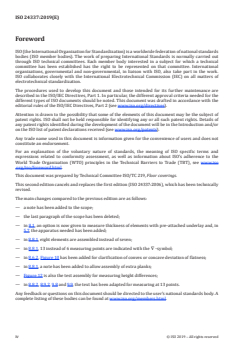

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 219, Floor coverings.
This second edition cancels and replaces the first edition (ISO 24337:2006), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— a note has been added to the scope;
— the last paragraph of the scope has been deleted;
— in 8.1, an option is now given to measure thickness of elements with pre-attached underlay and, in
5.7, the apparatus needed has been added;
— in 8.8.1, eight elements are assembled instead of seven;
— in 8.8.1, 13 instead of 6 measuring points are indicated with the ∇ -symbol;
— in 8.6.2, Figure 10 has been added for clarification of convex or concave deviation of flatness;
— in 8.8.1, a note has been added to allow assembly of extra planks;
— Figure 12 is also the test assembly for measuring height differences;
— in 8.8.2, 8.9.2, 9.8 and 9.9, the text has been adapted for measuring at 13 points.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 24337:2019(E)
Laminate floor coverings — Determination of geometrical
characteristics
1 Scope
This document gives test methods to determine the dimensional variance between elements of laminate
floor coverings in a manufactured free-standing shape (unrestricted) in respect of thickness, length,
width, squareness, straightness, width flatness, length flatness, openings between assembled elements
and height differences between assembled elements.
NOTE These test methods are also applicable to other mechanically assembled panels, e.g. modular
multilayer floorings.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Symbols
d distance between supports on apparatus for measuring width flatness
f length flatness of a laminate floor covering element
l
f width flatness of a laminate floor covering element
w
h height difference between assembled laminate floor covering elements
l length of a laminate floor covering element, visible length of the surface layer
o opening between assembled laminate floor covering elements
q squareness of a laminate floor covering element
s straightness of a laminate floor covering element
t total thickness of a laminate floor covering element
w width of a laminate floor covering element, visible width of the surface layer
5 Test apparatus
5.1 Micrometer, calliper gauge or other equivalent tool, having flat and parallel circular measuring
surfaces of at least 16 mm diameter and an operating force of (4 ± 1) N, with an accuracy of ±0,05 mm,
for thickness measurements (Z-axis dimension).
5.2 Calliper gauge or other equivalent tool with an accuracy of at least 0,1 mm.
5.3 Square (straight edge), with arms of at least 300 mm and having a maximum angular deviation of
0,02 mm over 300 mm.
5.4 Set of thickness gauges, ranging from 0,05 mm to 0,10 mm in steps of 0,01 mm, and from 0,10 mm
to 1,00 mm in steps of 0,05 mm.
5.5 Steel ruler, of length at least equal to the length of two specimens, and having a maximum
straightness deviation of 0,05 mm over 1 000 mm.
5.6 Apparatus for measuring width flatness, consisting of a dial gauge accurate to ±0,01 mm with a
rounded tip of radius ≤5,5 mm, installed centrally in relation to three rounded supports with radii ≥5 mm.
The supports shall be adjustable along a T-shaped assembly of bars to provide the required gauge length.
The measurement, d, shall not be less than
...
INTERNATIONAL ISO
STANDARD 24337
Second edition
2019-11
Laminate floor coverings —
Determination of geometrical
characteristics
Revêtements de sol stratifiés — Détermination des caractéristiques
géométriques
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
5 Test apparatus . 2
6 Test specimen . 3
6.1 General . 3
6.2 Sampling . 4
7 Conditioning . 4
8 Test procedure . 4
8.1 Determination of thickness t . 4
8.1.1 Determination of thickness, t, of an element without pre-attached underlay. 4
8.1.2 Determination of thickness, t, of an element with pre-attached underlay . 4
8.2 Determination of length l . 5
8.3 Determination of width w . 5
8.4 Determination of squareness q . 6
8.5 Determination of straightness s . 6
8.6 Determination of width flatness f . 7
w
8.6.1 Adjustment and calibration of the apparatus . 7
8.6.2 Measuring . 7
8.7 Determination of length flatness f . 8
l
8.8 Determination of openings between elements o . 9
8.8.1 Assembling . 9
8.8.2 Measuring . 9
8.9 Determination of height difference between elements h . 9
8.9.1 Assembling . 9
8.9.2 Measuring . 9
9 Calculations and expression of results . 9
9.1 Thickness t . 9
9.2 Length l .10
9.3 Width w .10
9.4 Squareness q .10
9.5 Straightness s .10
9.6 Width flatness f .10
w
9.7 Length flatness f .10
l
9.8 Openings between elements o .10
9.9 Height difference between elements h .10
10 Test report .10
Bibliography .12
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 219, Floor coverings.
This second edition cancels and replaces the first edition (ISO 24337:2006), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— a note has been added to the scope;
— the last paragraph of the scope has been deleted;
— in 8.1, an option is now given to measure thickness of elements with pre-attached underlay and, in
5.7, the apparatus needed has been added;
— in 8.8.1, eight elements are assembled instead of seven;
— in 8.8.1, 13 instead of 6 measuring points are indicated with the ∇ -symbol;
— in 8.6.2, Figure 10 has been added for clarification of convex or concave deviation of flatness;
— in 8.8.1, a note has been added to allow assembly of extra planks;
— Figure 12 is also the test assembly for measuring height differences;
— in 8.8.2, 8.9.2, 9.8 and 9.9, the text has been adapted for measuring at 13 points.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 24337:2019(E)
Laminate floor coverings — Determination of geometrical
characteristics
1 Scope
This document gives test methods to determine the dimensional variance between elements of laminate
floor coverings in a manufactured free-standing shape (unrestricted) in respect of thickness, length,
width, squareness, straightness, width flatness, length flatness, openings between assembled elements
and height differences between assembled elements.
NOTE These test methods are also applicable to other mechanically assembled panels, e.g. modular
multilayer floorings.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Symbols
d distance between supports on apparatus for measuring width flatness
f length flatness of a laminate floor covering element
l
f width flatness of a laminate floor covering element
w
h height difference between assembled laminate floor covering elements
l length of a laminate floor covering element, visible length of the surface layer
o opening between assembled laminate floor covering elements
q squareness of a laminate floor covering element
s straightness of a laminate floor covering element
t total thickness of a laminate floor covering element
w width of a laminate floor covering element, visible width of the surface layer
5 Test apparatus
5.1 Micrometer, calliper gauge or other equivalent tool, having flat and parallel circular measuring
surfaces of at least 16 mm diameter and an operating force of (4 ± 1) N, with an accuracy of ±0,05 mm,
for thickness measurements (Z-axis dimension).
5.2 Calliper gauge or other equivalent tool with an accuracy of at least 0,1 mm.
5.3 Square (straight edge), with arms of at least 300 mm and having a maximum angular deviation of
0,02 mm over 300 mm.
5.4 Set of thickness gauges, ranging from 0,05 mm to 0,10 mm in steps of 0,01 mm, and from 0,10 mm
to 1,00 mm in steps of 0,05 mm.
5.5 Steel ruler, of length at least equal to the length of two specimens, and having a maximum
straightness deviation of 0,05 mm over 1 000 mm.
5.6 Apparatus for measuring width flatness, consisting of a dial gauge accurate to ±0,01 mm with a
rounded tip of radius ≤5,5 mm, installed centrally in relation to three rounded supports with radii ≥5 mm.
The supports shall be adjustable along a T-shaped assembly of bars to provide the required gauge length.
The measurement, d, shall not be less than
...
NORME ISO
INTERNATIONALE 24337
Deuxième édition
2019-11
Revêtements de sol stratifiés —
Détermination des caractéristiques
géométriques
Laminate floor coverings — Determination of geometrical
characteristics
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

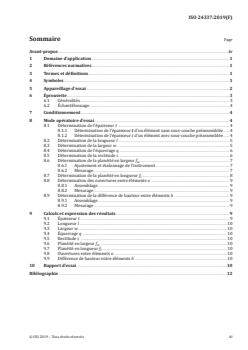

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
5 Appareillage d’essai . 2
6 Éprouvette . 3
6.1 Généralités . 3
6.2 Échantillonnage . 4
7 Conditionnement . 4
8 Mode opératoire d’essai. 4
8.1 Détermination de l’épaisseur t . 4
8.1.1 Détermination de l’épaisseur t d’un élément sans sous-couche préassemblée . 4
8.1.2 Détermination de l’épaisseur t d’un élément avec sous-couche préassemblée . 4
8.2 Détermination de la longueur l . 5
8.3 Détermination de la largeur w . 5
8.4 Détermination de l’équerrage q . 6
8.5 Détermination de la rectitude s . 6
8.6 Détermination de la planéité en largeur f . 7
w
8.6.1 Ajustement et étalonnage de l’instrument . 7
8.6.2 Mesurage . 7
8.7 Détermination de la planéité en longueur f . 8
l
8.8 Détermination des ouvertures entre éléments o . 9
8.8.1 Assemblage . 9
8.8.2 Mesurage . 9
8.9 Détermination de la différence de hauteur entre éléments h . 9
8.9.1 Assemblage . 9
8.9.2 Mesurage . 9
9 Calculs et expression des résultats . 9
9.1 Épaisseur t . 9
9.2 Longueur l .10
9.3 Largeur w .10
9.4 Équerrage q .10
9.5 Rectitude s .10
9.6 Planéité en largeur f .10
w
9.7 Planéité en longueur f .10
l
9.8 Ouvertures entre éléments o .10
9.9 Différence de hauteur entre éléments h .10
10 Rapport d’essai .10
Bibliographie .12

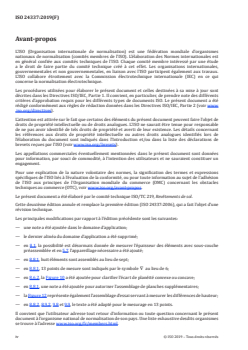

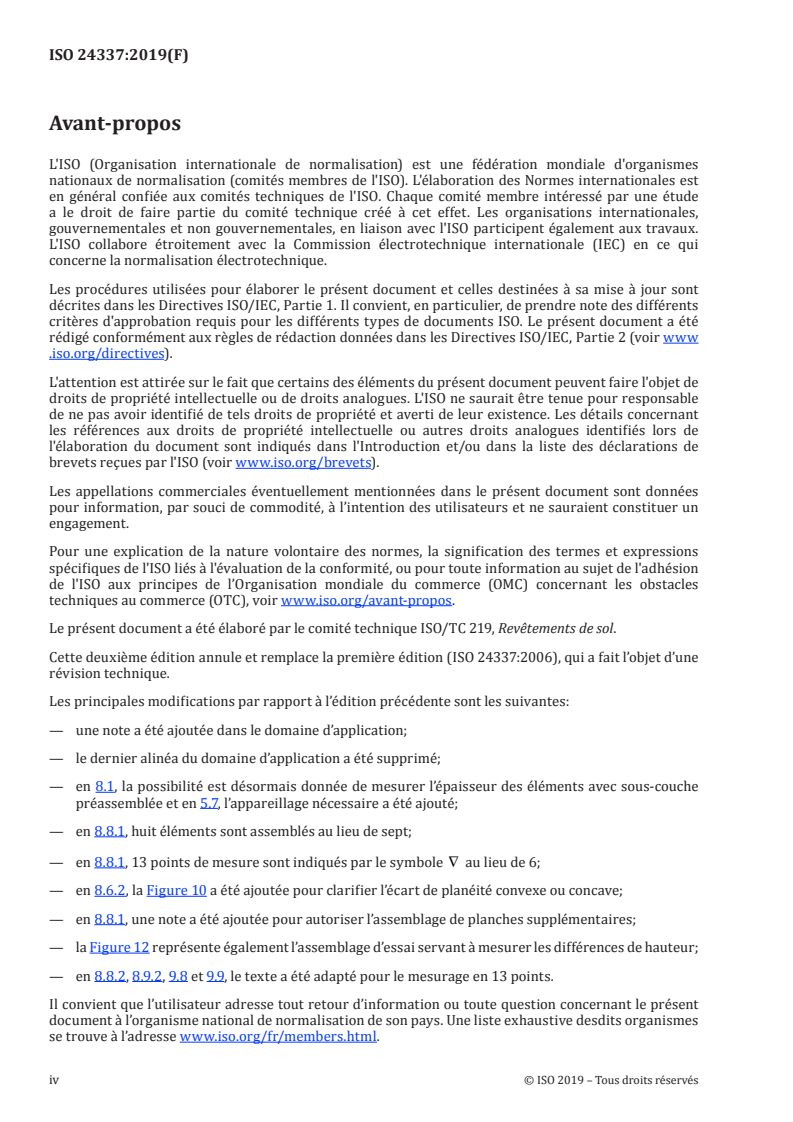

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 219, Revêtements de sol.
Cette deuxième édition annule et remplace la première édition (ISO 24337:2006), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— une note a été ajoutée dans le domaine d’application;
— le dernier alinéa du domaine d’application a été supprimé;
— en 8.1, la possibilité est désormais donnée de mesurer l’épaisseur des éléments avec sous-couche
préassemblée et en 5.7, l’appareillage nécessaire a été ajouté;
— en 8.8.1, huit éléments sont assemblés au lieu de sept;
— en 8.8.1, 13 points de mesure sont indiqués par le symbole ∇ au lieu de 6;
— en 8.6.2, la Figure 10 a été ajoutée pour clarifier l’écart de planéité convexe ou concave;
— en 8.8.1, une note a été ajoutée pour autoriser l’assemblage de planches supplémentaires;
— la Figure 12 représente également l’assemblage d’essai servant à mesurer les différences de hauteur;
— en 8.8.2, 8.9.2, 9.8 et 9.9, le texte a été adapté pour le mesurage en 13 points.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 24337:2019(F)
Revêtements de sol stratifiés — Détermination des
caractéristiques géométriques
1 Domaine d’application
Le présent document spécifie des méthodes d’essai permettant de déterminer les tolérances
dimensionnelles entre éléments de revêtements de sol stratifiés dans leur état usiné (sans restriction
de forme) en ce qui concerne l’épaisseur, la longueur, la largeur, l’équerrage, la rectitude, la planéité en
largeur, la planéité en longueur, les ouvertures entre éléments assemblés et la différence de hauteur
entre éléments assemblés.
NOTE Ces méthodes d’essai sont également applicables à d’autres panneaux assemblés mécaniquement, par
exemple aux revêtements de sol multicouches et modulaires.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Symboles
d distance entre supports sur un instrument de mesure de la planéité en largeur
f planéité en longueur d’un élément de revêtement de sol stratifié
l
f planéité en largeur d’un élément de revêtement de sol stratifié
w
h différence de hauteur entre éléments assemblés de revêtement de sol stratifié
l longueur d’un élément de revêtement de sol stratifié, longueur visible du parement
o ouverture entre éléments assemblés de revêtement de sol stratifié
q équerrage d’un élément de revêtement de sol stratifié
s rectitude d’un élément de revêtement de sol stratifié
t épaisseur totale d’un élément de revêtement de sol stratifié
w largeur d’un élément de revêtement de sol stratifié, largeur visible du parement
5 Appareillage d’essai
5.1 Micromètre, pied à coulisse ou autre instrument équivalent, présentant des touches circulaires,
plates et parallèles, d’un diamètre minimal de 16 mm et d’une force d’actionnement de (4 ± 1) N,
permettant d’obtenir une exactitude de ± 0,05 mm pour la mesure de l’épaisseur (dimension de l’axe Z).
5.2 Pi
...
NORME ISO
INTERNATIONALE 24337
Deuxième édition
2019-11
Revêtements de sol stratifiés —
Détermination des caractéristiques
géométriques
Laminate floor coverings — Determination of geometrical
characteristics
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
5 Appareillage d’essai . 2
6 Éprouvette . 3
6.1 Généralités . 3
6.2 Échantillonnage . 4
7 Conditionnement . 4
8 Mode opératoire d’essai. 4
8.1 Détermination de l’épaisseur t . 4
8.1.1 Détermination de l’épaisseur t d’un élément sans sous-couche préassemblée . 4
8.1.2 Détermination de l’épaisseur t d’un élément avec sous-couche préassemblée . 4
8.2 Détermination de la longueur l . 5
8.3 Détermination de la largeur w . 5
8.4 Détermination de l’équerrage q . 6
8.5 Détermination de la rectitude s . 6
8.6 Détermination de la planéité en largeur f . 7
w
8.6.1 Ajustement et étalonnage de l’instrument . 7
8.6.2 Mesurage . 7
8.7 Détermination de la planéité en longueur f . 8
l
8.8 Détermination des ouvertures entre éléments o . 9
8.8.1 Assemblage . 9
8.8.2 Mesurage . 9
8.9 Détermination de la différence de hauteur entre éléments h . 9
8.9.1 Assemblage . 9
8.9.2 Mesurage . 9
9 Calculs et expression des résultats . 9
9.1 Épaisseur t . 9
9.2 Longueur l .10
9.3 Largeur w .10
9.4 Équerrage q .10
9.5 Rectitude s .10
9.6 Planéité en largeur f .10
w
9.7 Planéité en longueur f .10
l
9.8 Ouvertures entre éléments o .10
9.9 Différence de hauteur entre éléments h .10
10 Rapport d’essai .10
Bibliographie .12
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 219, Revêtements de sol.
Cette deuxième édition annule et remplace la première édition (ISO 24337:2006), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— une note a été ajoutée dans le domaine d’application;
— le dernier alinéa du domaine d’application a été supprimé;
— en 8.1, la possibilité est désormais donnée de mesurer l’épaisseur des éléments avec sous-couche
préassemblée et en 5.7, l’appareillage nécessaire a été ajouté;
— en 8.8.1, huit éléments sont assemblés au lieu de sept;
— en 8.8.1, 13 points de mesure sont indiqués par le symbole ∇ au lieu de 6;
— en 8.6.2, la Figure 10 a été ajoutée pour clarifier l’écart de planéité convexe ou concave;
— en 8.8.1, une note a été ajoutée pour autoriser l’assemblage de planches supplémentaires;
— la Figure 12 représente également l’assemblage d’essai servant à mesurer les différences de hauteur;
— en 8.8.2, 8.9.2, 9.8 et 9.9, le texte a été adapté pour le mesurage en 13 points.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 24337:2019(F)
Revêtements de sol stratifiés — Détermination des
caractéristiques géométriques
1 Domaine d’application
Le présent document spécifie des méthodes d’essai permettant de déterminer les tolérances
dimensionnelles entre éléments de revêtements de sol stratifiés dans leur état usiné (sans restriction
de forme) en ce qui concerne l’épaisseur, la longueur, la largeur, l’équerrage, la rectitude, la planéité en
largeur, la planéité en longueur, les ouvertures entre éléments assemblés et la différence de hauteur
entre éléments assemblés.
NOTE Ces méthodes d’essai sont également applicables à d’autres panneaux assemblés mécaniquement, par
exemple aux revêtements de sol multicouches et modulaires.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Symboles
d distance entre supports sur un instrument de mesure de la planéité en largeur
f planéité en longueur d’un élément de revêtement de sol stratifié
l
f planéité en largeur d’un élément de revêtement de sol stratifié
w
h différence de hauteur entre éléments assemblés de revêtement de sol stratifié
l longueur d’un élément de revêtement de sol stratifié, longueur visible du parement
o ouverture entre éléments assemblés de revêtement de sol stratifié
q équerrage d’un élément de revêtement de sol stratifié
s rectitude d’un élément de revêtement de sol stratifié
t épaisseur totale d’un élément de revêtement de sol stratifié
w largeur d’un élément de revêtement de sol stratifié, largeur visible du parement
5 Appareillage d’essai
5.1 Micromètre, pied à coulisse ou autre instrument équivalent, présentant des touches circulaires,
plates et parallèles, d’un diamètre minimal de 16 mm et d’une force d’actionnement de (4 ± 1) N,
permettant d’obtenir une exactitude de ± 0,05 mm pour la mesure de l’épaisseur (dimension de l’axe Z).
5.2 Pi
...
