ISO 5893:2019
(Main)Rubber and plastics test equipment — Tensile, flexural and compression types (constant rate of traverse) — Specification
Rubber and plastics test equipment — Tensile, flexural and compression types (constant rate of traverse) — Specification
This document specifies requirements for tensile-testing systems operating at constant rate of traverse and suitable for testing rubbers, plastics and adhesives, although any one system might only be applicable to a narrower range of materials. It also covers such systems when used for flexural, shear and compression tests.
Appareils d'essai du caoutchouc et des plastiques — Types pour traction, flexion et compression (vitesse de translation constante) — Spécifications
Le présent document spécifie les exigences relatives aux systèmes d'essai de traction fonctionnant à vitesse de translation constante et adaptés à l'essai des caoutchoucs, plastiques et adhésifs, bien que n'importe lequel de ces systèmes puisse n'être applicable qu'à une gamme plus restreinte de matériaux. Elle s'applique également à ces systèmes lorsqu'ils sont utilisés pour des essais de flexion, de cisaillement et de compression.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 5893
Fourth edition
2019-07
Rubber and plastics test equipment —
Tensile, flexural and compression
types (constant rate of traverse) —
Specification

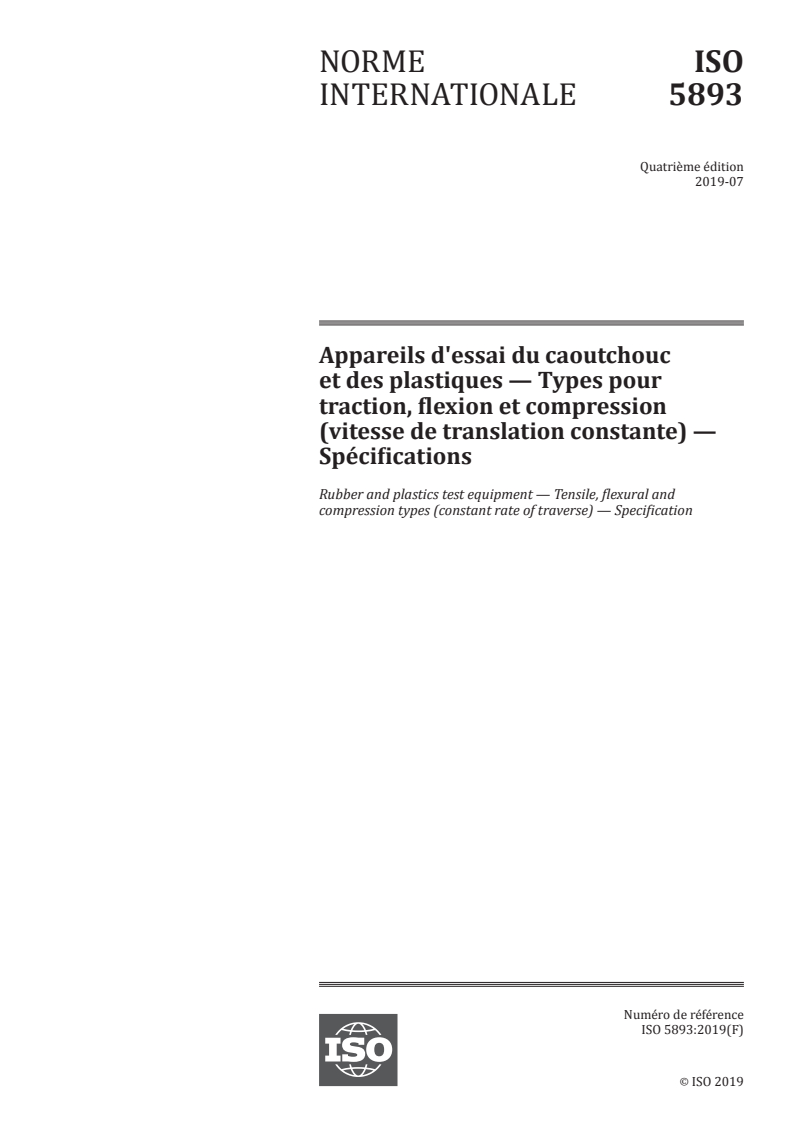

Appareils d'essai du caoutchouc et des plastiques — Types pour
traction, flexion et compression (vitesse de translation constante) —
Spécifications
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

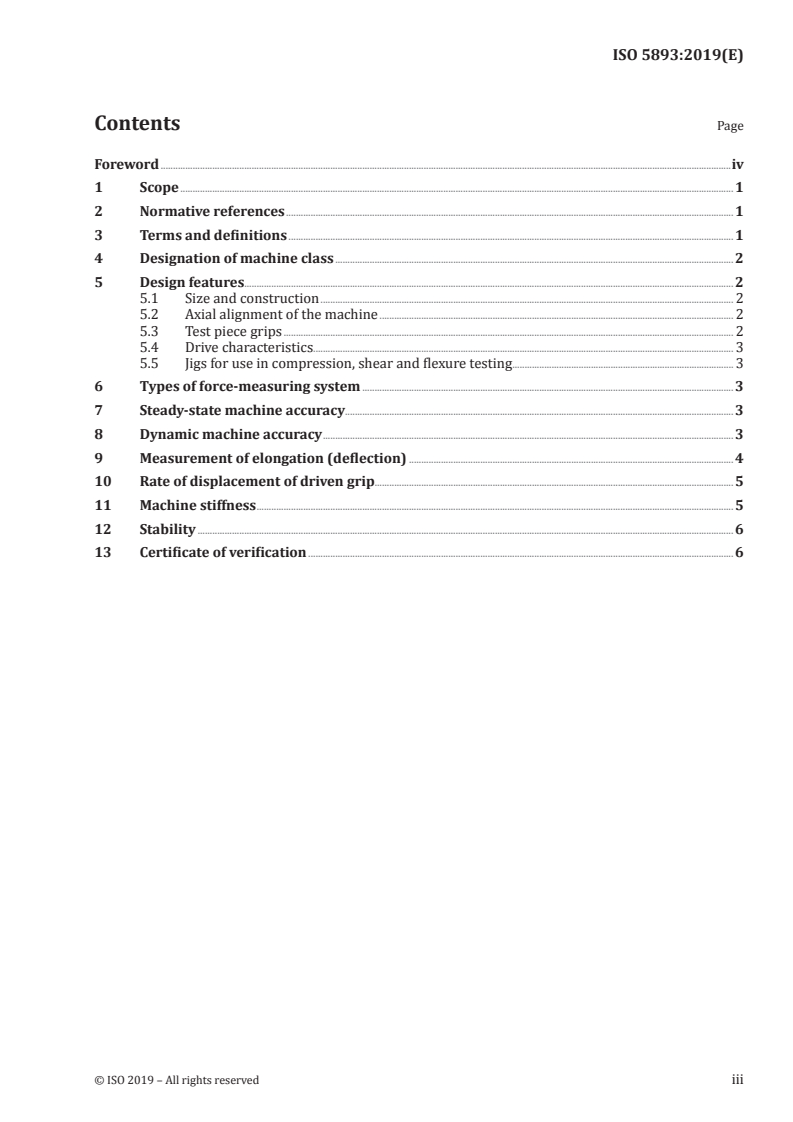

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Designation of machine class . 2
5 Design features. 2
5.1 Size and construction . 2
5.2 Axial alignment of the machine . 2
5.3 Test piece grips . 2
5.4 Drive characteristics. 3
5.5 Jigs for use in compression, shear and flexure testing . 3
6 Types of force-measuring system . 3
7 Steady-state machine accuracy . 3
8 Dynamic machine accuracy . 3
9 Measurement of elongation (deflection) . 4
10 Rate of displacement of driven grip. 5
11 Machine stiffness . 5
12 Stability . 6
13 Certificate of verification . 6

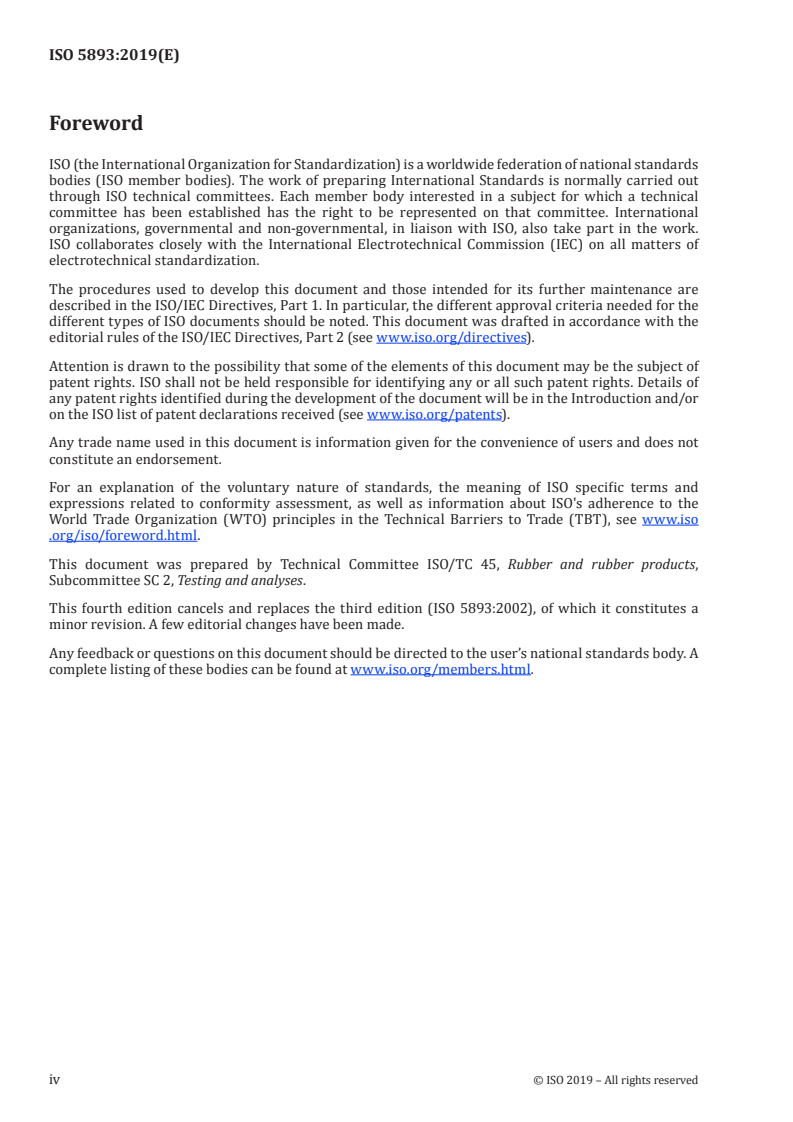

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 2, Testing and analyses.
This fourth edition cancels and replaces the third edition (ISO 5893:2002), of which it constitutes a
minor revision. A few editorial changes have been made.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 5893:2019(E)
Rubber and plastics test equipment — Tensile, flexural
and compression types (constant rate of traverse) —
Specification
1 Scope
This document specifies requirements for tensile-testing systems operating at constant rate of traverse
and suitable for testing rubbers, plastics and adhesives, although any one system might only be
applicable to a narrower range of materials. It also covers such systems when used for flexural, shear
and compression tests.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Calibration and verification of the force-measuring system
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
tensile-testing system
machine composed of a nominally fixed member and a movable member, to which may be attached
suitable grips or jigs for holding a test piece
Note 1 to entry: The movable member is power-driven and might be equipped with adjustable speed control. The
machine has a force-measuring system complete with indicator and/or recorder. In addition, a system might be
included for measuring the extension or deflection of the test piece.
3.2
applied force
force which produces the distortion in the test piece, measured along the strain axis of the machine
Note 1 to entry: For the purpose of this definition, “grip” is taken to mean “platen” or other member for
application of force to the test piece when the machine is used for tests other than tensile tests. Depending on the
arrangement of the grips or jigs, the test piece will be in tension, shear, compression or flexure.
3.3
elongation
increase in the gauge length of a tensile test piece when subjected to a tensile force
3.4
deflection
distortion, in the direction of the applied force, of a test piece in compression, shear or flexure
4 Designation of machine class
Machines shall be designated according to their accuracy in measuring the following parameters:
a) force (class 0,5, 1, 2 or 3 as given in ISO 7500-1);
b) elongation or deflection (class A, B, C, D or E as given in Table 1).
For example, a machine of the highest accuracy is designated “Force: class 0,5; Elongation (deflection):
class A”.
It is not implied that test machines are available commercially in all the theoretically possible classes.
If, for any application, it is not considered necessary to specify the accuracy of measurement of either of
these parameters, then no class number or letter is quoted.
NOTE Stringent specifications of test machine accuracy are of little value unless testing technique is closely
controlled. Correlation of test data from different laboratories depends as much upon testing techniques as on
machine specifications. Operator errors, test piece installation technique and test piece variability are major
sources of error.
Care shall be taken to avoid exposure of the machine to draughts or to radiant heat.
5 Design features
5.1 Size and construction
The size and construction shall be such that the machine is capable of testing all materials for which it
is intended to be used and has no features which might adversely affect the test results.
The moving grip shall be capable of traversing a distance sufficient to accommodate the maximum
elongation of the test piece. In the case of the more highly extensible materials, a traverse distance in
excess of 1 m might be necessary.
5.2 Axial alignment of the machine
The coupling between the force-measuring system and the test piece grips or jigs shall be accurately
aligned with the strain axis. When fitted in place, the test piece shall also be accurately aligned with the
strain axis, and the test axis of the test piece shall coincide with the direction of the applied force.
NOTE Non-axial alignment of a test piece in the grips and lack of test piece symmetry are particularly
important causes of variation in test results.
5.3 Test piece grips
For testing dumb-bell, parallel-strip and similar tensile test pieces of flexible materials, the machine
shall be provided with a type of grip which closes automatically as the tension increases (e.g. wedge
or pneumatic) and which exerts a uniform pressure across the whole width of the test piece. For rigid
materials, screw-action grips are also suitable. The test piece shall be held in such a manner that
slippage relative to the grips is prevented as far as possible.
For testing ring test pieces, the machine shall be provided with two pulleys, both of which are free to
rotate; one at least being automatically rotated by the machine at between 3 r/min and 50 r/min to
equalize the strain in the ring during the test. The pulleys shall be 25 mm in diameter for large rings
(44,6 mm ID) and 4,5 mm in diameter for small rings (8,0 mm ID).
For testing adhesion in the peel mode, the machine shall be provided either with the grips described in
the relevant test method or with grips which exert a uniform pressure across the whole width of the
test piece.
2 © ISO 2019 – All rights reserved
The test piece shall be held in such a manner that slip relative to the grips is prevented. When an
adhesion test piece is made from different adherends, then grips of a different design might be required
for each adherend.
5.4 Drive characteristics
The moving crosshead of the machine shall be driven smoothly at all test speeds, and the drive shall be
without any significant backlash.
5.5 Jigs for use in compression, shear and flexure testing
Such jigs or fixtures shall conform with the requirements of the relevant method of test or material
specification. They shall not significantly affect the accuracy of the machine by the introduction of
friction, backlash or misalignment.
6 Types of force-measuring system
In all cases, a continuous indication of the force applied to the test piece, preferably recorded
automatically with a permanent indication of the maximum force, shall be provided.
Machines with low-inertia force-measuring systems are preferred.
NOTE Pendulum-type machines might have levels of friction and inertia which will significantly affect their
dynamic response and decrease their accuracy.
7 Steady-state machine accuracy
For each force scale, an accuracy class of 0,5, 1, 2 or 3 is specified (see Clause 4). The designation of each
scale of a machine depends upon the values of relative errors of accuracy, repeatability and reversibility
found when the machine is verified in accordance with ISO 7500-1.
When separate sc
...
INTERNATIONAL ISO
STANDARD 5893
Fourth edition
2019-07
Rubber and plastics test equipment —
Tensile, flexural and compression
types (constant rate of traverse) —
Specification
Appareils d'essai du caoutchouc et des plastiques — Types pour
traction, flexion et compression (vitesse de translation constante) —
Spécifications
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Designation of machine class . 2
5 Design features. 2
5.1 Size and construction . 2
5.2 Axial alignment of the machine . 2
5.3 Test piece grips . 2
5.4 Drive characteristics. 3
5.5 Jigs for use in compression, shear and flexure testing . 3
6 Types of force-measuring system . 3
7 Steady-state machine accuracy . 3
8 Dynamic machine accuracy . 3
9 Measurement of elongation (deflection) . 4
10 Rate of displacement of driven grip. 5
11 Machine stiffness . 5
12 Stability . 6
13 Certificate of verification . 6
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 2, Testing and analyses.
This fourth edition cancels and replaces the third edition (ISO 5893:2002), of which it constitutes a
minor revision. A few editorial changes have been made.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved
INTERNATIONAL STANDARD ISO 5893:2019(E)
Rubber and plastics test equipment — Tensile, flexural
and compression types (constant rate of traverse) —
Specification
1 Scope
This document specifies requirements for tensile-testing systems operating at constant rate of traverse
and suitable for testing rubbers, plastics and adhesives, although any one system might only be
applicable to a narrower range of materials. It also covers such systems when used for flexural, shear
and compression tests.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Calibration and verification of the force-measuring system
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
tensile-testing system
machine composed of a nominally fixed member and a movable member, to which may be attached
suitable grips or jigs for holding a test piece
Note 1 to entry: The movable member is power-driven and might be equipped with adjustable speed control. The
machine has a force-measuring system complete with indicator and/or recorder. In addition, a system might be
included for measuring the extension or deflection of the test piece.
3.2
applied force
force which produces the distortion in the test piece, measured along the strain axis of the machine
Note 1 to entry: For the purpose of this definition, “grip” is taken to mean “platen” or other member for
application of force to the test piece when the machine is used for tests other than tensile tests. Depending on the
arrangement of the grips or jigs, the test piece will be in tension, shear, compression or flexure.
3.3
elongation
increase in the gauge length of a tensile test piece when subjected to a tensile force
3.4
deflection
distortion, in the direction of the applied force, of a test piece in compression, shear or flexure
4 Designation of machine class
Machines shall be designated according to their accuracy in measuring the following parameters:
a) force (class 0,5, 1, 2 or 3 as given in ISO 7500-1);
b) elongation or deflection (class A, B, C, D or E as given in Table 1).
For example, a machine of the highest accuracy is designated “Force: class 0,5; Elongation (deflection):
class A”.
It is not implied that test machines are available commercially in all the theoretically possible classes.
If, for any application, it is not considered necessary to specify the accuracy of measurement of either of
these parameters, then no class number or letter is quoted.
NOTE Stringent specifications of test machine accuracy are of little value unless testing technique is closely
controlled. Correlation of test data from different laboratories depends as much upon testing techniques as on
machine specifications. Operator errors, test piece installation technique and test piece variability are major
sources of error.
Care shall be taken to avoid exposure of the machine to draughts or to radiant heat.
5 Design features
5.1 Size and construction
The size and construction shall be such that the machine is capable of testing all materials for which it
is intended to be used and has no features which might adversely affect the test results.
The moving grip shall be capable of traversing a distance sufficient to accommodate the maximum
elongation of the test piece. In the case of the more highly extensible materials, a traverse distance in
excess of 1 m might be necessary.
5.2 Axial alignment of the machine
The coupling between the force-measuring system and the test piece grips or jigs shall be accurately
aligned with the strain axis. When fitted in place, the test piece shall also be accurately aligned with the
strain axis, and the test axis of the test piece shall coincide with the direction of the applied force.
NOTE Non-axial alignment of a test piece in the grips and lack of test piece symmetry are particularly
important causes of variation in test results.
5.3 Test piece grips
For testing dumb-bell, parallel-strip and similar tensile test pieces of flexible materials, the machine
shall be provided with a type of grip which closes automatically as the tension increases (e.g. wedge
or pneumatic) and which exerts a uniform pressure across the whole width of the test piece. For rigid
materials, screw-action grips are also suitable. The test piece shall be held in such a manner that
slippage relative to the grips is prevented as far as possible.
For testing ring test pieces, the machine shall be provided with two pulleys, both of which are free to
rotate; one at least being automatically rotated by the machine at between 3 r/min and 50 r/min to
equalize the strain in the ring during the test. The pulleys shall be 25 mm in diameter for large rings
(44,6 mm ID) and 4,5 mm in diameter for small rings (8,0 mm ID).
For testing adhesion in the peel mode, the machine shall be provided either with the grips described in
the relevant test method or with grips which exert a uniform pressure across the whole width of the
test piece.
2 © ISO 2019 – All rights reserved
The test piece shall be held in such a manner that slip relative to the grips is prevented. When an
adhesion test piece is made from different adherends, then grips of a different design might be required
for each adherend.
5.4 Drive characteristics
The moving crosshead of the machine shall be driven smoothly at all test speeds, and the drive shall be
without any significant backlash.
5.5 Jigs for use in compression, shear and flexure testing
Such jigs or fixtures shall conform with the requirements of the relevant method of test or material
specification. They shall not significantly affect the accuracy of the machine by the introduction of
friction, backlash or misalignment.
6 Types of force-measuring system
In all cases, a continuous indication of the force applied to the test piece, preferably recorded
automatically with a permanent indication of the maximum force, shall be provided.
Machines with low-inertia force-measuring systems are preferred.
NOTE Pendulum-type machines might have levels of friction and inertia which will significantly affect their
dynamic response and decrease their accuracy.
7 Steady-state machine accuracy
For each force scale, an accuracy class of 0,5, 1, 2 or 3 is specified (see Clause 4). The designation of each
scale of a machine depends upon the values of relative errors of accuracy, repeatability and reversibility
found when the machine is verified in accordance with ISO 7500-1.
When separate sc
...
NORME ISO
INTERNATIONALE 5893
Quatrième édition
2019-07
Appareils d'essai du caoutchouc
et des plastiques — Types pour
traction, flexion et compression
(vitesse de translation constante) —
Spécifications
Rubber and plastics test equipment — Tensile, flexural and
compression types (constant rate of traverse) — Specification
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

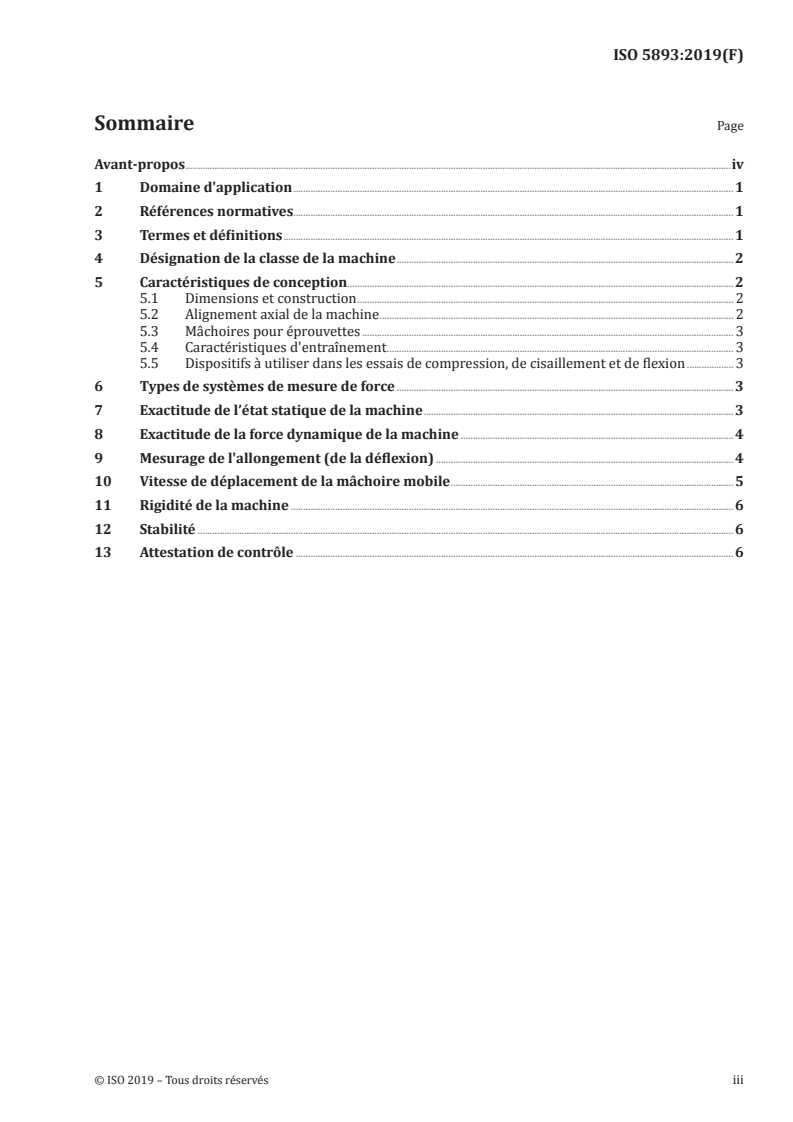

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Désignation de la classe de la machine . 2
5 Caractéristiques de conception . 2
5.1 Dimensions et construction . 2
5.2 Alignement axial de la machine . 2
5.3 Mâchoires pour éprouvettes . 3
5.4 Caractéristiques d'entraînement . 3
5.5 Dispositifs à utiliser dans les essais de compression, de cisaillement et de flexion . 3
6 Types de systèmes de mesure de force . 3
7 Exactitude de l’état statique de la machine . 3
8 Exactitude de la force dynamique de la machine . 4
9 Mesurage de l'allongement (de la déflexion) . 4
10 Vitesse de déplacement de la mâchoire mobile . 5
11 Rigidité de la machine . 6
12 Stabilité . 6
13 Attestation de contrôle . 6

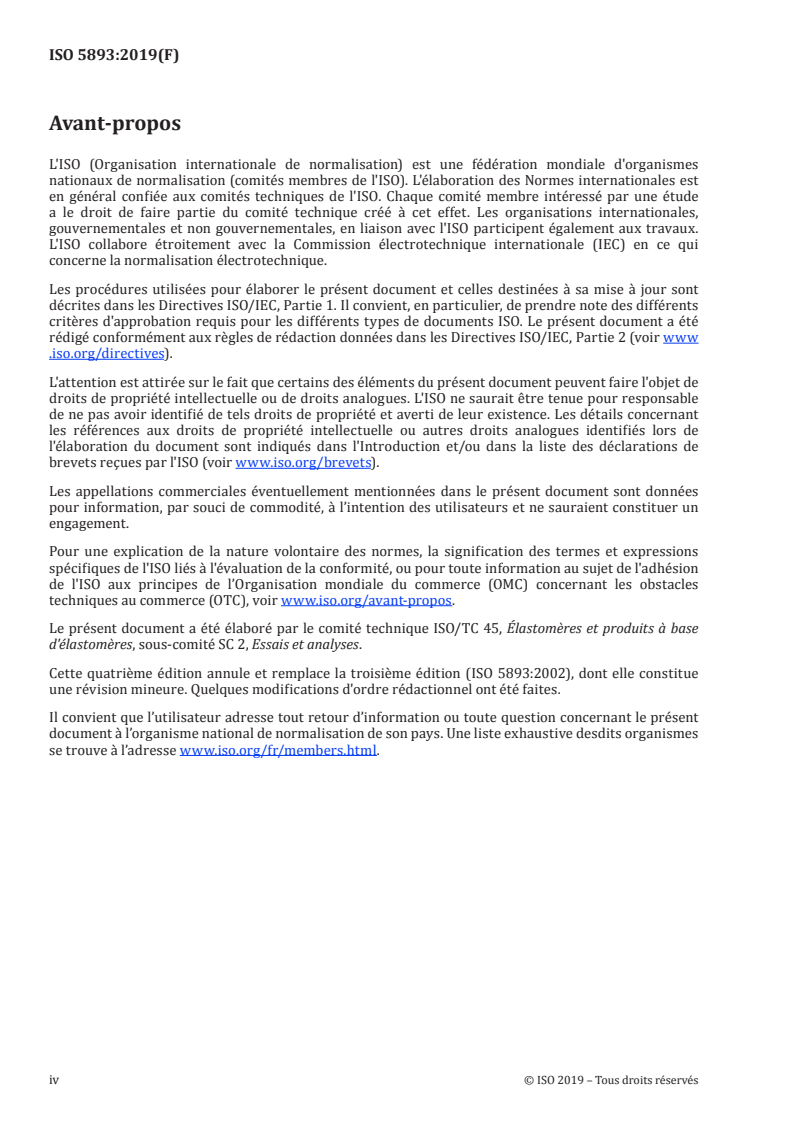

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 2, Essais et analyses.
Cette quatrième édition annule et remplace la troisième édition (ISO 5893:2002), dont elle constitue
une révision mineure. Quelques modifications d'ordre rédactionnel ont été faites.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 5893:2019(F)
Appareils d'essai du caoutchouc et des plastiques —
Types pour traction, flexion et compression (vitesse de
translation constante) — Spécifications
1 Domaine d'application
Le présent document spécifie les exigences relatives aux systèmes d'essai de traction fonctionnant
à vitesse de translation constante et adaptés à l’essai des caoutchoucs, plastiques et adhésifs, bien
que n'importe lequel de ces systèmes puisse n’être applicable qu’à une gamme plus restreinte de
matériaux. Elle s'applique également à ces systèmes lorsqu'ils sont utilisés pour des essais de flexion, de
cisaillement et de compression.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques
uniaxiaux — Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système
de mesure de force
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à http: //www .iso .org/obp
— IEC Electropedia: disponible à http: //www .electropedia .org/
3.1
système d'essai de traction
machine composée d'une partie nominalement fixe et d'une partie mobile, auxquelles peuvent être
attachés des mâchoires ou des dispositifs appropriés pour la fixation de l’éprouvette
Note 1 à l'article: La partie mobile est entraînée par un moteur et peut être équipée d'une commande de vitesse
réglable. La machine comporte un système de mesure de force complété par un indicateur et/ou un enregistreur.
En outre, un système de mesure de l'allongement ou de la déflexion de l'éprouvette peut être inclus.
3.2
force appliquée
force produisant la déformation de l'éprouvette, mesurée le long de l'axe de déformation de la machine
Note 1 à l'article: Pour les besoins de cette définition, le terme «mâchoire» est pris dans le sens de «plateau» ou
tout autre organe permettant l'application d'une force à l'éprouvette lorsque la machine est utilisée pour des
essais autres qu’en tension. En fonction de la disposition des mâchoires ou des dispositifs de fixation, l'éprouvette
sera en tension, en cisaillement, en compression ou en flexion.
3.3
allongement
augmentation de la longueur de référence d'une éprouvette de traction soumise à une force de traction
3.4
déflexion
déformation, dans la direction de la force appliquée, d'une éprouvette en compression, cisaillement
ou flexion
4 Désignation de la classe de la machine
Les machines doivent être désignées en fonction de l’exactitude de mesure des paramètres suivants:
a) force (classe 0,5, 1, 2 ou 3, comme indiqué dans l'ISO 7500-1);
b) allongement ou déflexion (classe A, B, C, D ou E comme indiqué dans le Tableau 1).
Par exemple, une machine de l’exactitude la plus élevée est désignée de la façon suivante: «Force:
classe 0,5; Allongement (déflexion): classe A».
Cela ne signifie pas qu'il existe dans le commerce des machines d'essai disponibles pour toutes les
classes théoriquement possibles.
Si, pour une application quelconque, on ne considère pas comme nécessaire de spécifier l’exactitude de
la mesure de l'un ou l'autre de ces paramètres, aucun numéro ou lettre de classe n’est indiqué.
NOTE Des spécifications contraignantes relatives à l’exactitude de la machine d'essai présentent peu
d'intérêt, sauf si la technique d'essai fait l'objet d'un contrôle rigoureux. La corrélation des données d'essai
émanant de laboratoires différents dépend autant des techniques d'essai que des spécifications de la machine.
Les erreurs commises par l'opérateur, la technique d'installation des éprouvettes et la variabilité des éprouvettes
constituent les principales sources d'erreur.
Des précautions doivent être prises pour éviter l'exposition de la machine aux courants d'air ou à la
chaleur radiante.
5 Caractéristiques de conception
5.1 Dimensions et construction
Les dimensions et la construction doivent être telles que la machine puisse réaliser les essais de tous
les matériaux pour lesquels son utilisation est prévue et qu'elle ne présente pas de caractéristiques
susceptibles d'avoir une incidence défavorable sur les résultats des essais.
La mâchoire mobile doit être capable de se déplacer sur une distance suffisante pour être adaptée à
l'allongement maximal de l'éprouvette. En cas de matériaux particulièrement extensibles, une distance
de translation dépassant 1 m peut être nécessaire.
5.2 Alignement axial de la machine
Le couplage entre le système de mesure de force et les mâchoires ou le dispositif de fixation des
éprouvettes doit être aligné exactement avec l'axe de sollicitation. Une fois montée, l'éprouvette doit
aussi être alignée exactement avec l'axe de sollicitation, et l'axe d'essai de l'éprouvette doit coïncider
avec la direction de la force appliquée.
NOTE Un défaut d’alignement axial de l'éprouvette dans les mâchoires et le manque de symétrie de
l'éprouvette sont des causes particulièrement importantes de variation des résultats d'essai.
2 © ISO 2019 – Tous droits réservés
5.3 Mâchoires pour éprouvettes
Pour les essais sur haltères, bandes et éprouvettes de traction similaires de matériaux souples, la
machine doit être pourvue d'un type de mâchoires qui se ferment automatiquement à mesure que
la tension augmente (par exemple mâchoire en coin ou pneumatique) et qui exercent une pression
uniforme sur toute la largeur de l'éprouvette. Pour des matériaux rigides, des mâchoires à vis
conviennent aussi. L'éprouvette doit être maintenue de manière à empêcher autant que possible tout
glissement par rapport aux mâchoires.
Pour les essais sur éprouvettes annulaires, la machine doit être pourvue de deux poulies, toutes deux
pouvant tourner librement; au moins l'une d'elles est entraînée automatiquement en rotation par la
machine à une vitesse comprise entre 3 r/min et 50 r/min pour appliquer une déformation régulière
à l’anneau durant l'essai. Les poulies doivent avoir un diamètre de 25 mm pour les grands anneaux
(44,6 mm de diamètre intérieur) et un diamètre de 4,5 mm pour les petits anneaux (8,0 mm de diamètre
intérieur).
Pour les essais d'adhérence par la méthode de pelage, la machine doit être munie soit des mâchoires
décrites dans la méthode d'essai correspondante, soit de mâchoires exerçant une pression uniforme sur
toute la largeur de l'éprouvette.
L'éprouvette d
...
NORME ISO
INTERNATIONALE 5893
Quatrième édition
2019-07
Appareils d'essai du caoutchouc
et des plastiques — Types pour
traction, flexion et compression
(vitesse de translation constante) —
Spécifications
Rubber and plastics test equipment — Tensile, flexural and
compression types (constant rate of traverse) — Specification
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Désignation de la classe de la machine . 2
5 Caractéristiques de conception . 2
5.1 Dimensions et construction . 2
5.2 Alignement axial de la machine . 2
5.3 Mâchoires pour éprouvettes . 3
5.4 Caractéristiques d'entraînement . 3
5.5 Dispositifs à utiliser dans les essais de compression, de cisaillement et de flexion . 3
6 Types de systèmes de mesure de force . 3
7 Exactitude de l’état statique de la machine . 3
8 Exactitude de la force dynamique de la machine . 4
9 Mesurage de l'allongement (de la déflexion) . 4
10 Vitesse de déplacement de la mâchoire mobile . 5
11 Rigidité de la machine . 6
12 Stabilité . 6
13 Attestation de contrôle . 6
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 2, Essais et analyses.
Cette quatrième édition annule et remplace la troisième édition (ISO 5893:2002), dont elle constitue
une révision mineure. Quelques modifications d'ordre rédactionnel ont été faites.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 5893:2019(F)
Appareils d'essai du caoutchouc et des plastiques —
Types pour traction, flexion et compression (vitesse de
translation constante) — Spécifications
1 Domaine d'application
Le présent document spécifie les exigences relatives aux systèmes d'essai de traction fonctionnant
à vitesse de translation constante et adaptés à l’essai des caoutchoucs, plastiques et adhésifs, bien
que n'importe lequel de ces systèmes puisse n’être applicable qu’à une gamme plus restreinte de
matériaux. Elle s'applique également à ces systèmes lorsqu'ils sont utilisés pour des essais de flexion, de
cisaillement et de compression.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques
uniaxiaux — Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système
de mesure de force
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à http: //www .iso .org/obp
— IEC Electropedia: disponible à http: //www .electropedia .org/
3.1
système d'essai de traction
machine composée d'une partie nominalement fixe et d'une partie mobile, auxquelles peuvent être
attachés des mâchoires ou des dispositifs appropriés pour la fixation de l’éprouvette
Note 1 à l'article: La partie mobile est entraînée par un moteur et peut être équipée d'une commande de vitesse
réglable. La machine comporte un système de mesure de force complété par un indicateur et/ou un enregistreur.
En outre, un système de mesure de l'allongement ou de la déflexion de l'éprouvette peut être inclus.
3.2
force appliquée
force produisant la déformation de l'éprouvette, mesurée le long de l'axe de déformation de la machine
Note 1 à l'article: Pour les besoins de cette définition, le terme «mâchoire» est pris dans le sens de «plateau» ou
tout autre organe permettant l'application d'une force à l'éprouvette lorsque la machine est utilisée pour des
essais autres qu’en tension. En fonction de la disposition des mâchoires ou des dispositifs de fixation, l'éprouvette
sera en tension, en cisaillement, en compression ou en flexion.
3.3
allongement
augmentation de la longueur de référence d'une éprouvette de traction soumise à une force de traction
3.4
déflexion
déformation, dans la direction de la force appliquée, d'une éprouvette en compression, cisaillement
ou flexion
4 Désignation de la classe de la machine
Les machines doivent être désignées en fonction de l’exactitude de mesure des paramètres suivants:
a) force (classe 0,5, 1, 2 ou 3, comme indiqué dans l'ISO 7500-1);
b) allongement ou déflexion (classe A, B, C, D ou E comme indiqué dans le Tableau 1).
Par exemple, une machine de l’exactitude la plus élevée est désignée de la façon suivante: «Force:
classe 0,5; Allongement (déflexion): classe A».
Cela ne signifie pas qu'il existe dans le commerce des machines d'essai disponibles pour toutes les
classes théoriquement possibles.
Si, pour une application quelconque, on ne considère pas comme nécessaire de spécifier l’exactitude de
la mesure de l'un ou l'autre de ces paramètres, aucun numéro ou lettre de classe n’est indiqué.
NOTE Des spécifications contraignantes relatives à l’exactitude de la machine d'essai présentent peu
d'intérêt, sauf si la technique d'essai fait l'objet d'un contrôle rigoureux. La corrélation des données d'essai
émanant de laboratoires différents dépend autant des techniques d'essai que des spécifications de la machine.
Les erreurs commises par l'opérateur, la technique d'installation des éprouvettes et la variabilité des éprouvettes
constituent les principales sources d'erreur.
Des précautions doivent être prises pour éviter l'exposition de la machine aux courants d'air ou à la
chaleur radiante.
5 Caractéristiques de conception
5.1 Dimensions et construction
Les dimensions et la construction doivent être telles que la machine puisse réaliser les essais de tous
les matériaux pour lesquels son utilisation est prévue et qu'elle ne présente pas de caractéristiques
susceptibles d'avoir une incidence défavorable sur les résultats des essais.
La mâchoire mobile doit être capable de se déplacer sur une distance suffisante pour être adaptée à
l'allongement maximal de l'éprouvette. En cas de matériaux particulièrement extensibles, une distance
de translation dépassant 1 m peut être nécessaire.
5.2 Alignement axial de la machine
Le couplage entre le système de mesure de force et les mâchoires ou le dispositif de fixation des
éprouvettes doit être aligné exactement avec l'axe de sollicitation. Une fois montée, l'éprouvette doit
aussi être alignée exactement avec l'axe de sollicitation, et l'axe d'essai de l'éprouvette doit coïncider
avec la direction de la force appliquée.
NOTE Un défaut d’alignement axial de l'éprouvette dans les mâchoires et le manque de symétrie de
l'éprouvette sont des causes particulièrement importantes de variation des résultats d'essai.
2 © ISO 2019 – Tous droits réservés
5.3 Mâchoires pour éprouvettes
Pour les essais sur haltères, bandes et éprouvettes de traction similaires de matériaux souples, la
machine doit être pourvue d'un type de mâchoires qui se ferment automatiquement à mesure que
la tension augmente (par exemple mâchoire en coin ou pneumatique) et qui exercent une pression
uniforme sur toute la largeur de l'éprouvette. Pour des matériaux rigides, des mâchoires à vis
conviennent aussi. L'éprouvette doit être maintenue de manière à empêcher autant que possible tout
glissement par rapport aux mâchoires.
Pour les essais sur éprouvettes annulaires, la machine doit être pourvue de deux poulies, toutes deux
pouvant tourner librement; au moins l'une d'elles est entraînée automatiquement en rotation par la
machine à une vitesse comprise entre 3 r/min et 50 r/min pour appliquer une déformation régulière
à l’anneau durant l'essai. Les poulies doivent avoir un diamètre de 25 mm pour les grands anneaux
(44,6 mm de diamètre intérieur) et un diamètre de 4,5 mm pour les petits anneaux (8,0 mm de diamètre
intérieur).
Pour les essais d'adhérence par la méthode de pelage, la machine doit être munie soit des mâchoires
décrites dans la méthode d'essai correspondante, soit de mâchoires exerçant une pression uniforme sur
toute la largeur de l'éprouvette.
L'éprouvette d
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
