INTERNATIONAL STANDARD IS0 2013-1973 (E)
Textile machinery and accessories - Sectional beams for
warp knitting machines - Variations of form and position,
balancing
1
SCOPE AND FIELD OF APPLICATION 2 REFERENCES
This International Standard complements ISO/R 1025.
ISO/R 1025, Sectional beams for warp knitting machines -
Terminology and dimensions.
I,
It defines variorions of form and position, i.e. axial run-out,
IS0 1940, Balance quality of rotating rigid bodies.
non-parallelism between the flanges and total barrel
run-out, and specifies the corresponding maximum
3 TERMINOLOGY AND DEFINITIONS
tolerances, together with the methods of measurement.
3.1 axial run-out : The difference between the greatest
For cases where a limit for the residual unbalance must be
distance A,,, and the smallest distance A, in of the inner
fixed, a recommendation is made for the choice of quality
face of a flange from a reference plane at right angles to the
grade.
axis of rotation.
When ordering or supplying sectional beams for warp This difference results from readings taken, during one
knitting machines, reference to this International Standard complete revolution of the beam, on a gauge placed
implies the manufacturer's respecting the permissible values between the flanges of the beam in such a way that the
given for the variations of form and position, and, if contact point of the measuring instrument touches the
necessary, the recwnmended limit for the residual inner face of a flange about 15 mm from the outer edge of
unbalance. the flange. (See figure 1 .)
I
1
Reference plane
Reference plane

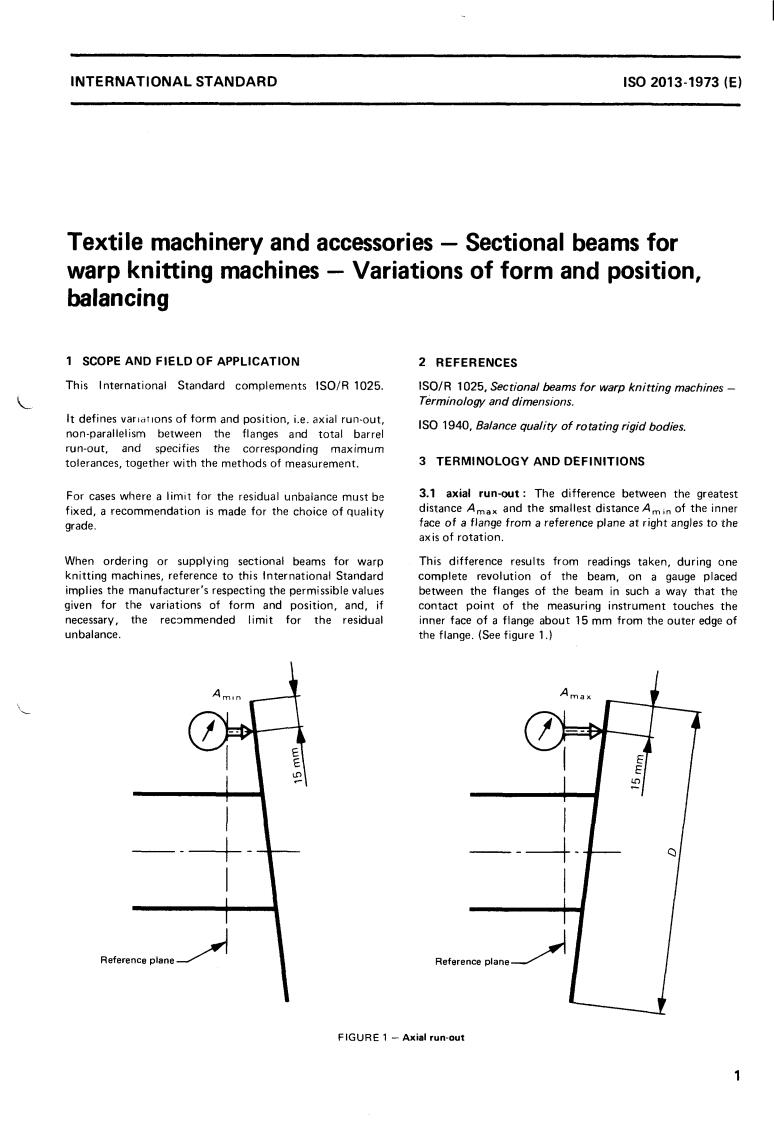

FIGURE 1 -Axial run-out
1
---------------------- Page: 3 ----------------------
IS0 2013-1973 (E)
4 TOLERANCES
3.2 non-parallelism between the flanges : The difference
between the greatest and the smallest distances between the
inner faces of the flanges during one complete revolution of
the beam, in a plane parallel to the axis of rotation of the
beam and situated approximately 15 mm from the outer
edges of the flanges. (See figure 2.)
Flange diameter Tolerance
D Ta
NOTE - In practice, it is often considere
...
