ISO 9817:1991

Passenger cars - Engine cooling systems - Dimensions of pressure caps and their ramp seats on filler necks

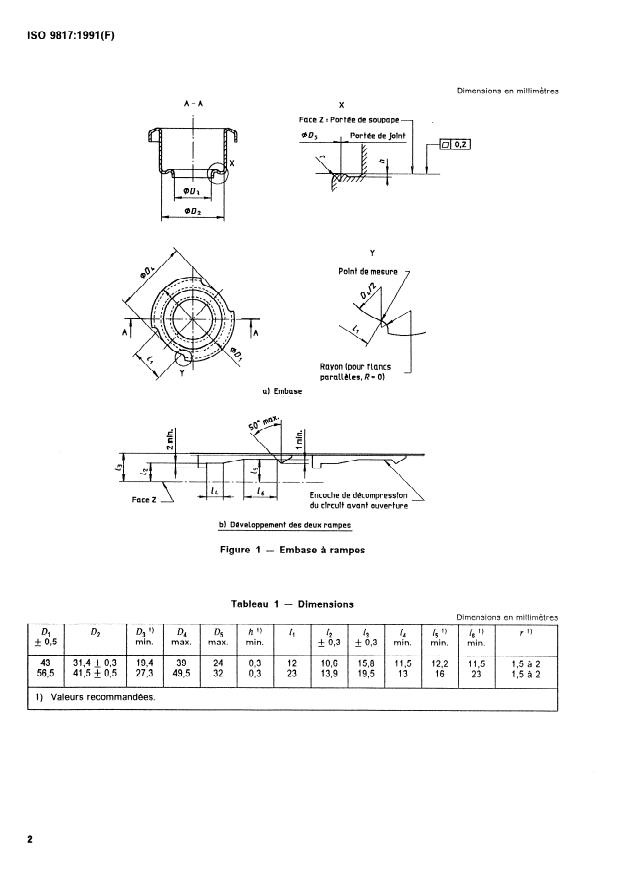

The seats with clamping ramps shown in figure 1 shall be in accordance with the dimensions given in table 1. The pressure caps shown in figure 2 shall be in accordance with the dimensions given in table 2.

Voitures particulières — Systèmes de refroidissement des moteurs — Caractéristiques dimensionnelles des soupapes de surpression/dépression et de leurs embases à rampes sur tubulures de remplissage

General Information

• Status: Published
• Publication Date: 04-Dec-1991
• ICS: 43.060.30 - Cooling systems. Lubricating systems
• Technical Committee: ISO/TC 22/SC 34 - Propulsion, powertrain and powertrain fluids
• Drafting Committee: ISO/TC 22/SC 34 - Propulsion, powertrain and powertrain fluids
• Current Stage: 9020 - International Standard under periodical review
• Start Date: 15-Oct-2025
• Completion Date: 15-Oct-2025

Overview

ISO 9817:1991 is an international standard developed by the International Organization for Standardization (ISO) that specifies the dimensional characteristics of pressure caps and their ramp seats on filler necks used in the engine cooling systems of passenger cars. This standard ensures interoperability and interchangeability between engine cooling system components by defining exact dimensions for pressure valves and their mating seats.

The scope of ISO 9817:1991 covers the clamping ramp seats and pressure caps, requiring them to conform to the dimensions detailed in the standard’s figures and tables. The document is part of a series that focuses on essential components of vehicle engine cooling circuits, aligning with other standards such as ISO 9133 and ISO 9818.

---

Key Topics

• Dimensional specifications: Precise measurements for seats with clamping ramps on filler necks and pressure caps, ensuring tight fit and proper sealing in cooling systems.
• Pressure caps and ramp seats: Defined geometric shapes represented in schematic figures, supported by measurement tables that specify critical parameters in millimeters.
• Interchangeability: Facilitation of component replacement and cross-manufacturer compatibility through standardized design features.
• Engine cooling systems: Focuses on the parts related to pressure regulation and sealing in the cooling system of passenger cars, contributing to efficient engine temperature management.
• Technical requirements:
  • Clamp ramp seats must comply with the dimensions in Table 1 and Figure 1 of the standard.
  • Pressure caps must meet the specifications in Table 2 and Figure 2.
  • Includes recommendations for dimensional tolerances and measurement points.

---

Applications

ISO 9817:1991 is essential for automotive manufacturers, parts suppliers, and engineers involved in the design, manufacturing, and quality control of engine cooling systems, particularly for passenger vehicles. Its practical applications include:

• Manufacturing and quality assurance of pressure caps and filler neck components, ensuring parts meet global dimension standards.
• Design of cooling system components to achieve reliable sealing, pressure regulation, and safety under operating conditions.
• Maintenance and replacement of radiator filler caps and associated parts with guaranteed fit and performance.
• Component standardization to support interchangeability across different vehicle makes and models, reducing inventory complexity and facilitating aftermarket services.
• Testing protocols: Dimensions are important for proper testing and certification of pressure valves and filler neck assemblies.

---

Related Standards

ISO 9817:1991 forms part of a broader framework of standards addressing vehicle cooling system components:

• ISO 9133:1988 – Defines dimensions for filler necks and pressostatic caps with thread fittings, complementing ISO 9817 by addressing threaded components.
• ISO 9818:1991 – Specifies test methods and marking requirements for pressure relief valves used in engine cooling systems, supporting functional validation of components covered by ISO 9817.
• Other automotive component standards under ISO/TC 22 (Road vehicles), particularly those dealing with interchangeability and system safety.

---

Keywords: ISO 9817, engine cooling systems, passenger cars, pressure caps, filler necks, ramp seats, dimensional standard, intercahangeability, radiator filler caps, automotive standards, cooling system components
