INTERNATIONAL STANDARD @ 2639
'ai&
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION MEXC~YHAPOnHAX OPïAHH3AUHII no ~AHLIAPTH3AU~.ORGANlSATlON INTERNATIONALE DE NORMALISATION
0
Steel - Determination and verification of the effective depth
of carburized and hardened cases
First edition - 1973-03-15
UDC 669.14 : 621.785.5 : 53.083.98 Ref. No. IS0 2639-1973 (E)
Descriptors : steels, case hardening, tests, hardness tests, Vickers hardness, dimensional measurement, thickness.
Price based on 3 pages

---------------------- Page: 1 ----------------------
FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the IS0 Council.
International Standard IS0 2639 was drawn up by Technical Committee
lSO/TC 17, Steel.
It was approved in July 1972 by the Member Bodies of the following countries :
following countries :
Austria Iran Spain
Belgium Ireland Sweden
Canada Italy Switzerland
Czechoslovakia Netherlands Thailand
Denmark New Zealand Turkey
Egypt, Arab Rep. of Norway United Kingdom
France
Poland U.S.A.
Germany Portuga I
U.S.S.R.
Hungary Romania
India South Africa, Rep. of
No Member Body expressed disapproval of the document.
O International Organization for Standardization, 1973 0
Printed in Switzerland

---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 2639-1973 (E)
Steel - Determination and verification of the effective depth
of carburized and hardened cases
1 SCOPE b) to parts which, in the condition heat treated to final
hardness, have at a distance 3 X DC from the surface, a
This International Standard defines :
hardness less than 450 HV.
a) the effective case depth;
The effective case depth is to be defined by special
agreement where these conditions are not met.
b) the methods for the measurement and verification of
a this depth.
However, for steels which present in the part, at a distance
3 DC from the surface, a hardness greater than 450 HV, the
criterion can still be used provided that a limiting hardness
2 ‘DEFINITIONS
value greater than 550 HV - in steps of 25 units- is
selected for DC.
2.1 Definition of the effective case depth
The effective depth of the carburized and hardened case is
equal to the perpendicular distance between the surface and
the layer of which the Vickers hardness is 550 HV when
4 MEASUREMENT OF THE EFFECTIVE CASE DEPTH
measured under a load of 1 kgf.
2.2 Expression of the effective case depth
4.1 Definition
This concept is designated by the letters DC.
This method of measurement of the effective case depth is
the only one applicable in the event of a dispute.
Its measurement is expressed in millimetres, in the area
designated on the drawing, on a part which may or may not
have been ground, depending on the specification.
4.2 Principle of the measurement
The effective case depth is determined from the gradient of
2.3 Special instance
hardness on a cross-section normal to the surface. It is
estimated graphically on the curve representing the
0 2.3.1 By agreement between the parties, loads different
variations in this hardness as a function of the distance
from the reference load (1 kgf) within the range 0,5 to
from the surface of the part.
5 kgf may be used.
2.3.2 Similarly the Rockwell superficial hardness 4.3 Measuring procedure
measurement method may be used subject to prior
T
...

E
?
NORME INTERNATIONALE
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION *MEXAYHAPOAHAJi OPïAHWAUMJi II0 CiAHLIA~H3AU~.ORGANISATION INTERNATIONALE DE NORMALISATION
0
Acier - Détermination et vérification de la profondeur
conventionnelle de cémentation
Première edition - 1973-03-15
-
Réf. NO :- IS0 2639-1973 (FI
- U. CDU 669.14 : 621.785.5 : 53.083.98
2
5
Descripteurs : acier, cémentation, essai, essai de dureté, dureté Vickers, mesure de dimension, épaisseur.
8
w
Prix basé sur 3 pages

---------------------- Page: 1 ----------------------
AVANT-PROPOS
IS0 (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I'ISO.
La Norme Internationale IS0 2639 a été établie par le Comité Technique
lSO/TC 17, Acier.
Elle fut approuvée en juillet 1972 par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d' Inde Royaume-Uni
Allemagne Iran Suède
Autriche Irlande Suisse
Italie Tchécoslovaquie
Belgique
Norvège Thaïlande
Canada
Danemark Nouvelle-Zélande Turquie
Egypte, Rép. arabe d' Pays-Bas U.R.S.S.
Espagne Pologne U.S.A.
France Portugal
Roumanie
Hongrie
le document.
Aucun Comité Membre n'a désapprouvé
0 Organisation Internationale de Normalisation, 1973
Imprimé en Suisse

---------------------- Page: 2 ----------------------
,

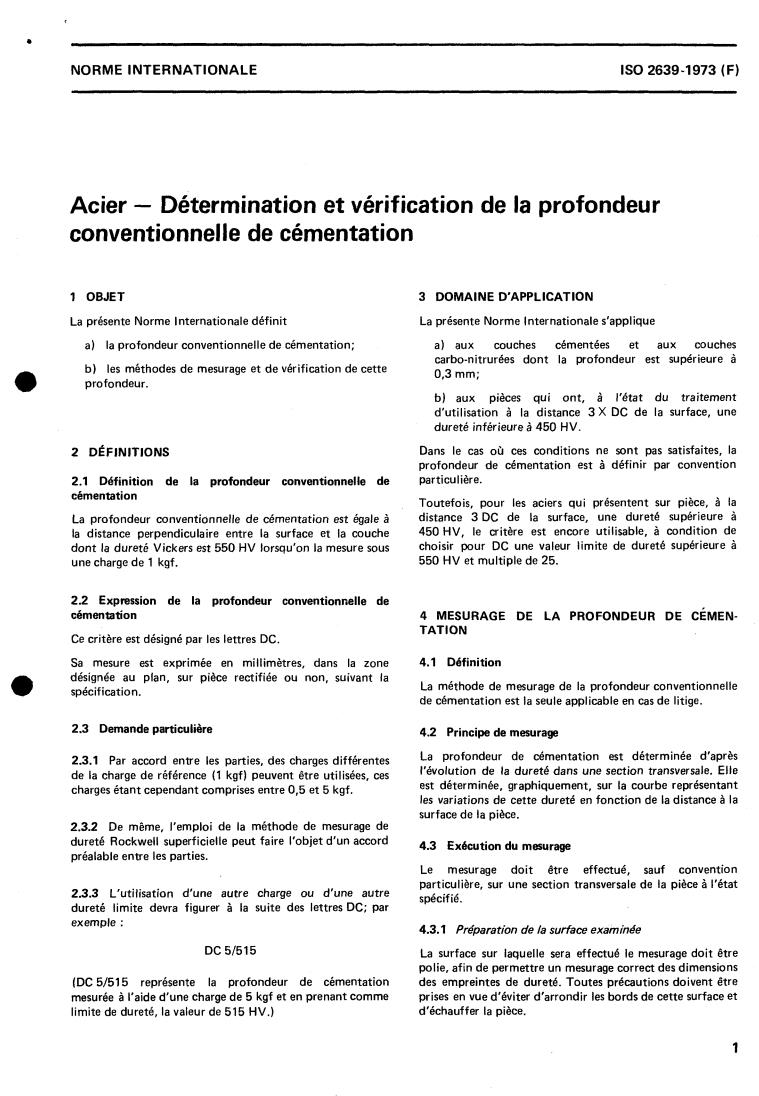

NORME INTERNATIONALE IS0 2639-1973 (F)
Acier - Détermination et vérification de la profondeur
conventionnelle de cémentation
1 OBJET 3 DOMAINE D'APPLICATION
La présente Norme Internationale définit La présente Norme Internationale s'applique
a) la profondeur conventionnelle de cémentation; a) aux couches cémentées et aux couches
carbo-nitrurées dont la profondeur est supérieure à
b) les méthodes de mesurage et de vérification de cette
0,3 mm;
0 profondeur.
b) aux pièces qui ont, à l'état du traitement
d'utilisation à la distance 3 X DC de la surface, une
dureté inférieure à 450 HV.
Dans le cas où ces conditions ne sont pas satisfaites, la
2 DÉFINITIONS
profondeur de cémentation est à définir par convention
particulière.
2.1 Définition de la profondeur conventionnelle de
cémentation
Toutefois, pour les aciers qui présentent sur pièce, à la
distance 3 DC de la surface, une dureté supérieure à
La profondeur conventionnelle de cémentation est égale à
450 HV, le critère est encore utilisable, à condition de
la distance perpendiculaire entre la surface et la couche
choisir pour DC une valeur limite de dureté supérieure 2
dont la dureté Vickers est 550 HV lorsqu'on la mesure sous
550 HV et multiple de 25.
une charge de 1 kgf.
2.2 Expression de la profondeur conventionnelle de
cémentation
4 MESURAGE DE LA PROFONDEUR DE CEMEN-
TATION
Ce critère est désigné par les lettres DC.
Sa mesure est exprimée en millimètres, dans la zone 4.1 Définition
désignée au plan, sur pièce rectifiée ou non, suivant la
La méthode de mesurage de la profondeur conventionnelle
0 spécification.
de cémentation est la seule applicable en cas de litige.
2.3 Demande particulière
4.2 Principe de mesurage
La profondeur de cémentation est déterminée d'après
2.3.1 Par accord entre les parties, des charges différentes
l'évolution de la dureté dans une section transversale. Elle
de la charge de référence (1 kgf) peuvent être utilisées, ces
est déterminée, graphiquement, sur la courbe représentant
charges étant cependant comprises entre 0,5 et 5 kgf.
les variations de cette dureté en fonction de la distance à la
surface de la pièce.
2.3.2 De même, l'emploi de la méthode de mesurage de
dureté Rockwell superficielle peut faire l'ob
...
