Rubber -- Tolerances for products

ISO 3302-1:2014 specifies classes of dimensional tolerances and their values for moulded, extruded, and calendared solid rubber products. The relevant test methods necessary for the establishment of compliance with ISO 3302-1:2014 are also specified. The tolerances are primarily intended for use with vulcanized rubber but can also be suitable for products made of thermoplastic rubbers. ISO 3302-1:2014 does not apply to precision toroidal sealing rings or to calendared composite products such as rubber-coated fabrics or products where a rubber coating is applied by the process of topping or skim coating.

Caoutchouc -- Tolérances pour produits

L'ISO 3302-1:2014 spécifie les catégories de tolérances dimensionnelles et leurs valeurs pour les produits en caoutchouc solides moulés, extrudés, et calandrés. Les méthodes d'essai appropriées nécessaires ŕ l'établissement de la conformité ŕ la présente partie de l'ISO 3302-1:2014 sont également spécifiées. Ces tolérances sont destinées principalement au caoutchouc vulcanisé, mais elles peuvent également convenir aux produits ŕ base de caoutchoucs thermoplastiques. L'ISO 3302-1:2014 n'est pas applicable aux joints toriques de précision, ni aux produits composites calandrés tels que les supports textiles revętus de caoutchouc ou les produits sur lesquels un revętement en caoutchouc est appliqué par pose d'une couche de surface ou d'un enduit.

General Information

Status
Published
Publication Date
10-Jul-2014
Current Stage
6060 - International Standard published
Start Date
02-Jun-2014
Completion Date
11-Jul-2014
Ref Project

RELATIONS

Buy Standard

Standard
ISO 3302-1:2014 - Rubber -- Tolerances for products
English language
10 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 3302-1:2014 - Caoutchouc -- Tolérances pour produits
French language
10 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 3302-1
Second edition
2014-07-15
Rubber — Tolerances for products —
Part 1:
Dimensional tolerances
Caoutchouc — Tolérances pour produits —
Partie 1: Tolérances dimensionnelles
Reference number
ISO 3302-1:2014(E)
ISO 2014
---------------------- Page: 1 ----------------------
ISO 3302-1:2014(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2014

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 3302-1:2014(E)

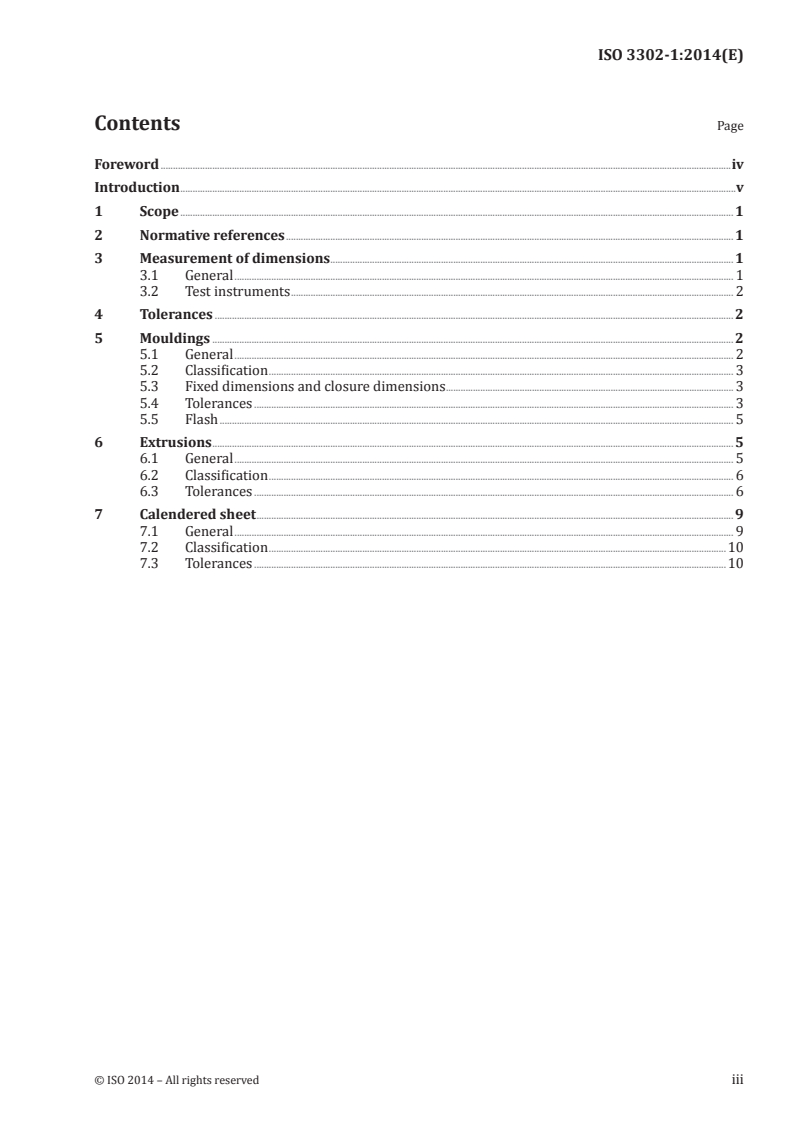

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Measurement of dimensions .................................................................................................................................................................... 1

3.1 General ........................................................................................................................................................................................................... 1

3.2 Test instruments .................................................................................................................................................................................... 2

4 Tolerances ................................................................................................................................................................................................................... 2

5 Mouldings .................................................................................................................................................................................................................... 2

5.1 General ........................................................................................................................................................................................................... 2

5.2 Classification ............................................................................................................................................................................................. 3

5.3 Fixed dimensions and closure dimensions ..................................................................................................................... 3

5.4 Tolerances ................................................................................................................................................................................................... 3

5.5 Flash ................................................................................................................................................................................................................. 5

6 Extrusions .................................................................................................................................................................................................................... 5

6.1 General ........................................................................................................................................................................................................... 5

6.2 Classification ............................................................................................................................................................................................. 6

6.3 Tolerances ................................................................................................................................................................................................... 6

7 Calendered sheet .................................................................................................................................................................................................. 9

7.1 General ........................................................................................................................................................................................................... 9

7.2 Classification ..........................................................................................................................................................................................10

7.3 Tolerances ................................................................................................................................................................................................10

© ISO 2014 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 3302-1:2014(E)

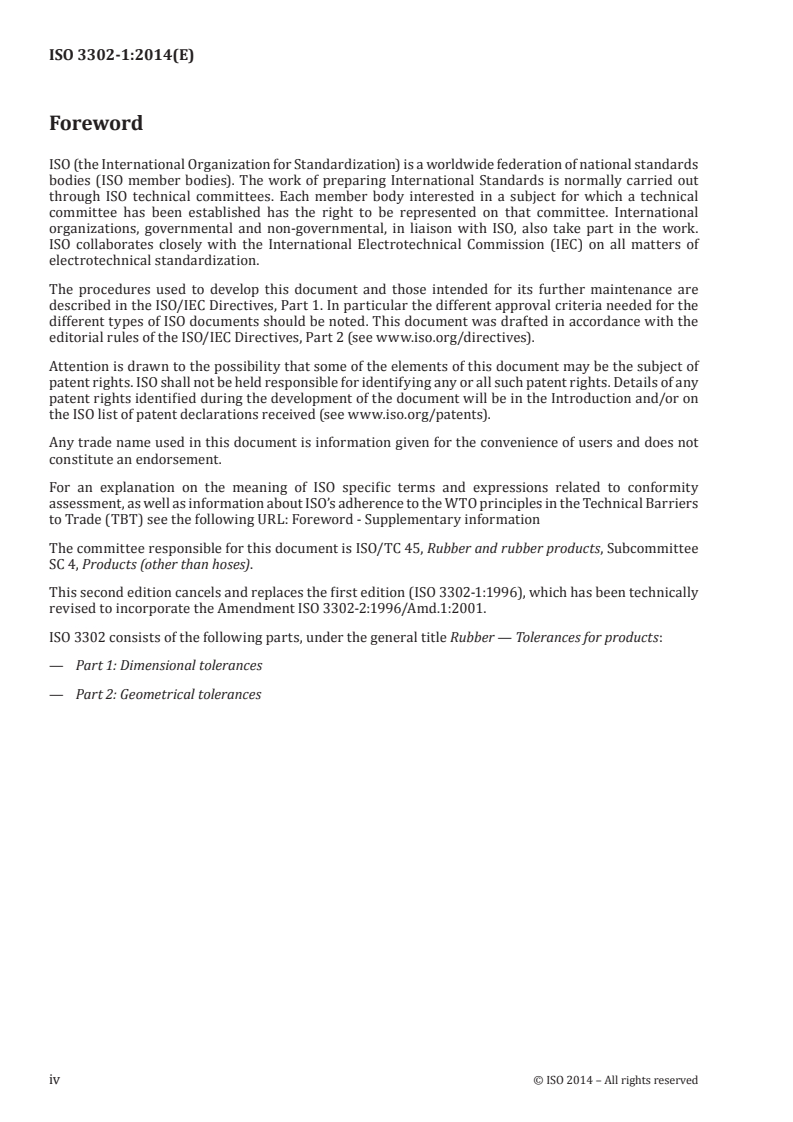

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any

patent rights identified during the development of the document will be in the Introduction and/or on

the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers

to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 45, Rubber and rubber products, Subcommittee

SC 4, Products (other than hoses).

This second edition cancels and replaces the first edition (ISO 3302-1:1996), which has been technically

revised to incorporate the Amendment ISO 3302-2:1996/Amd.1:2001.

ISO 3302 consists of the following parts, under the general title Rubber — Tolerances for products:

— Part 1: Dimensional tolerances
— Part 2: Geometrical tolerances
iv © ISO 2014 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 3302-1:2014(E)
Introduction

Rubber products are subject to changes in their dimensions after processing and vulcanization. This can

be due to a variety of factors, such as mould shrinkage or relaxation of die swell.

These changes should be determined and allowed for when designing such items as moulds and dies

used in the manufacture of a given product.

The closer tolerance classes outlined in this specification are not to be demanded unless required by

the final application and are to be restricted to those dimensions deemed to be critical. The greater the

degree of accuracy demanded, the closer the control to be be exercised during manufacture, and hence

the higher the costs.

When particular physical properties are required in the product, it might not always be possible

to provide them in a mix which is capable of fabrication to close tolerances. lt is advisable, in these

circumstances, that consultation should take place between the interested parties. In general, softer

vulcanizates (i.e. those of hardness below 50 IRHD - see ISO 48) need greater tolerances than harder

ones.
© ISO 2014 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 3302-1:2014(E)
Rubber — Tolerances for products —
Part 1:
Dimensional tolerances
1 Scope

This part of ISO 3302 specifies classes of dimensional tolerances and their values for moulded, extruded,

and calendared solid rubber products. The relevant test methods necessary for the establishment of

compliance with this part of ISO 3302 are also specified.

The tolerances are primarily intended for use with vulcanized rubber but can also be suitable for

products made of thermoplastic rubbers.

This part of ISO 3302 does not apply to precision toroidal sealing rings or to calendared composite

products such as rubber-coated fabrics or products where a rubber coating is applied by the process of

topping or skim coating.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 3, Preferred numbers — Series of preferred numbers

ISO 48, Rubber, vulcanized or thermoplastic — Determination of hardness (hardness between 10 IRHD and

100 IRHD)
ISO 2230, Rubber products — Guidelines for storage

ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods

3 Measurement of dimensions
3.1 General

For solid products, measurements of dimensions shall not be made until 16 h have elapsed after

vulcanization, this minimum time is being extended to 72 h in cases of dispute. Measurements shall

be completed within 3 months after the date of despatch to the purchaser or before the product is put

into use, whichever is the shorter time. Measurements shall be made at standard temperature, after

conditioning, in accordance with ISO 23529. Care shall be taken to ensure that the products are not

subjected to adverse storage conditions in accordance with ISO 2230, and that they are not distorted

during measurement.
© ISO 2014 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 3302-1:2014(E)
3.2 Test instruments

3.2.1 Depending on the circumstances, measurements shall be made using one or more of the following

types of instrument.

3.2.1.1 For solid products, a micrometre dial gauge, the foot of which shall exert a pressure of

22 kPa ± 5 kPa for rubber of hardness equal to or greater than 35 IRHD or of 10 kPa ± 2 kPa for rubber of

hardness less than 35 IRHD as specified in ISO 23529 and ISO 48.
3.2.1.2 A suitable optical measuring instrument.

3.2.1.3 Fixed gauges, for upper and lower limits appropriate to the dimensions being measured.

3.2.1.4 Other devices, including tape measures (with or without vernier), sliding calipers, and

micrometre calipers.

3.2.2 All instruments shall be capable of measuring the dimension with an error within the tolerances

specified.

3.2.3 In all measurements intended to be comparative, the same measuring device shall be used.

4 Tolerances

For the purposes of this part of ISO 3302, nominal dimensions and tolerances are based on the R 5 and

R 10 series of preferred numbers, respectively, in accordance with ISO 3.

The dimensions of certain parameters of a particular product may not all require the application of the

same class of tolerance. Dimensions of different parameters of the product on the same drawing can

have different class tolerances applied to them. When drawings do not indicate a class tolerance, the

largest tolerance given in the related table shall be applied.

NOTE 1 Tolerances that are specified in this part of ISO 3302 in terms of a positive value and an equal negative

value (e.g. ± 0,35) can also be expressed in terms of unequal positive and negative values, providing the difference

+02, +07, 0

between the two values remains the same. For example, ± 0,35 may also be expressed as or or etc.

−07,
−05, 0

NOTE 2 Special consideration of tolerances will be necessary for a vulcanizate with a low hardness and a high

tensile strength (e.g. natural rubber gum vulcanizate).
5 Mouldings
5.1 General
...

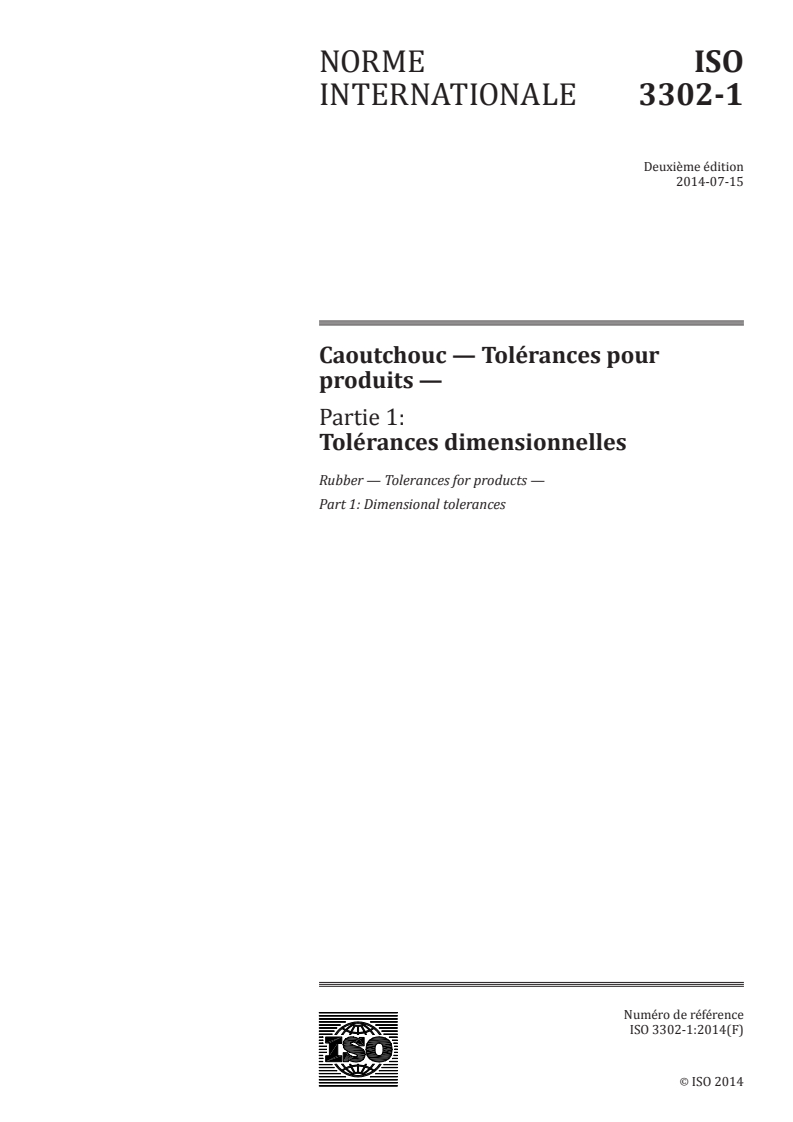

NORME ISO
INTERNATIONALE 3302-1
Deuxième édition
2014-07-15
Caoutchouc — Tolérances pour
produits —
Partie 1:
Tolérances dimensionnelles
Rubber — Tolerances for products —
Part 1: Dimensional tolerances
Numéro de référence
ISO 3302-1:2014(F)
ISO 2014
---------------------- Page: 1 ----------------------
ISO 3302-1:2014(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 3302-1:2014(F)

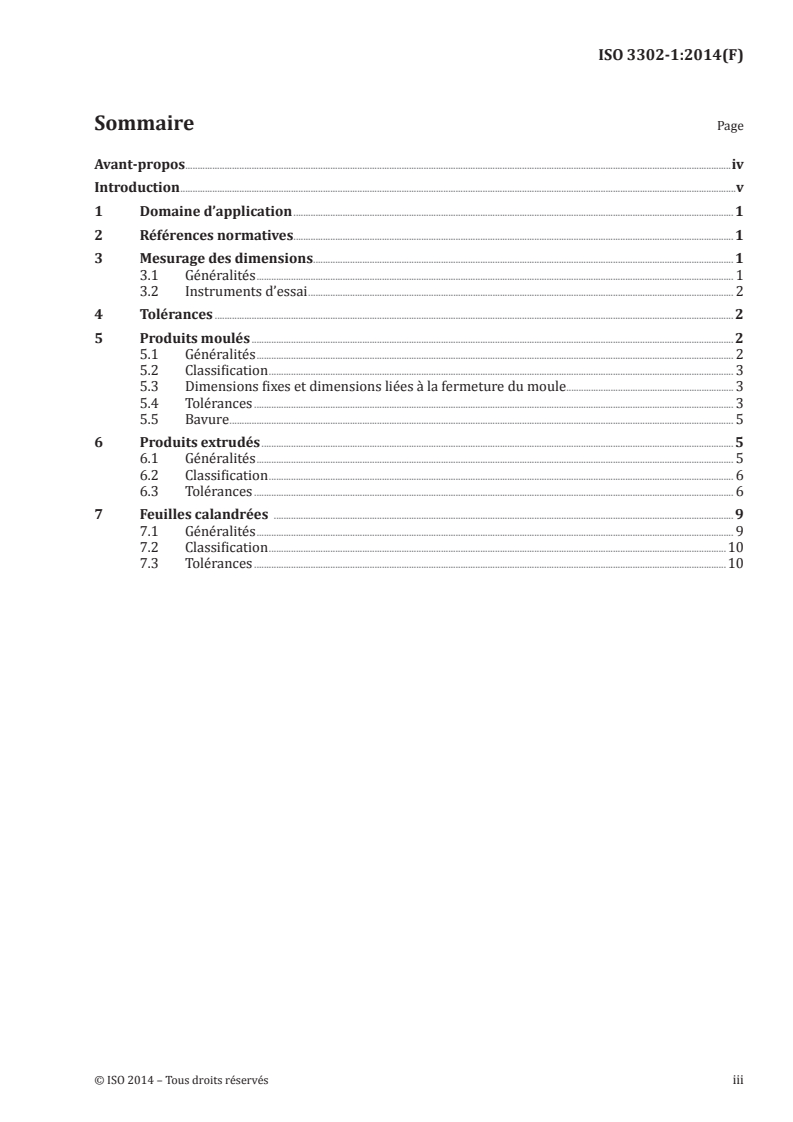

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Mesurage des dimensions ........................................................................................................................................................................... 1

3.1 Généralités .................................................................................................................................................................................................. 1

3.2 Instruments d’essai ............................................................................................................................................................................. 2

4 Tolérances ................................................................................................................................................................................................................... 2

5 Produits moulés .................................................................................................................................................................................................... 2

5.1 Généralités .................................................................................................................................................................................................. 2

5.2 Classification ............................................................................................................................................................................................. 3

5.3 Dimensions fixes et dimensions liées à la fermeture du moule .................................................................... 3

5.4 Tolérances ................................................................................................................................................................................................... 3

5.5 Bavure ............................................................................................................................................................................................................. 5

6 Produits extrudés ................................................................................................................................................................................................ 5

6.1 Généralités .................................................................................................................................................................................................. 5

6.2 Classification ............................................................................................................................................................................................. 6

6.3 Tolérances ................................................................................................................................................................................................... 6

7 Feuilles calandrées ........................................................................................................................................................................................... 9

7.1 Généralités .................................................................................................................................................................................................. 9

7.2 Classification ..........................................................................................................................................................................................10

7.3 Tolérances ................................................................................................................................................................................................10

© ISO 2014 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 3302-1:2014(F)

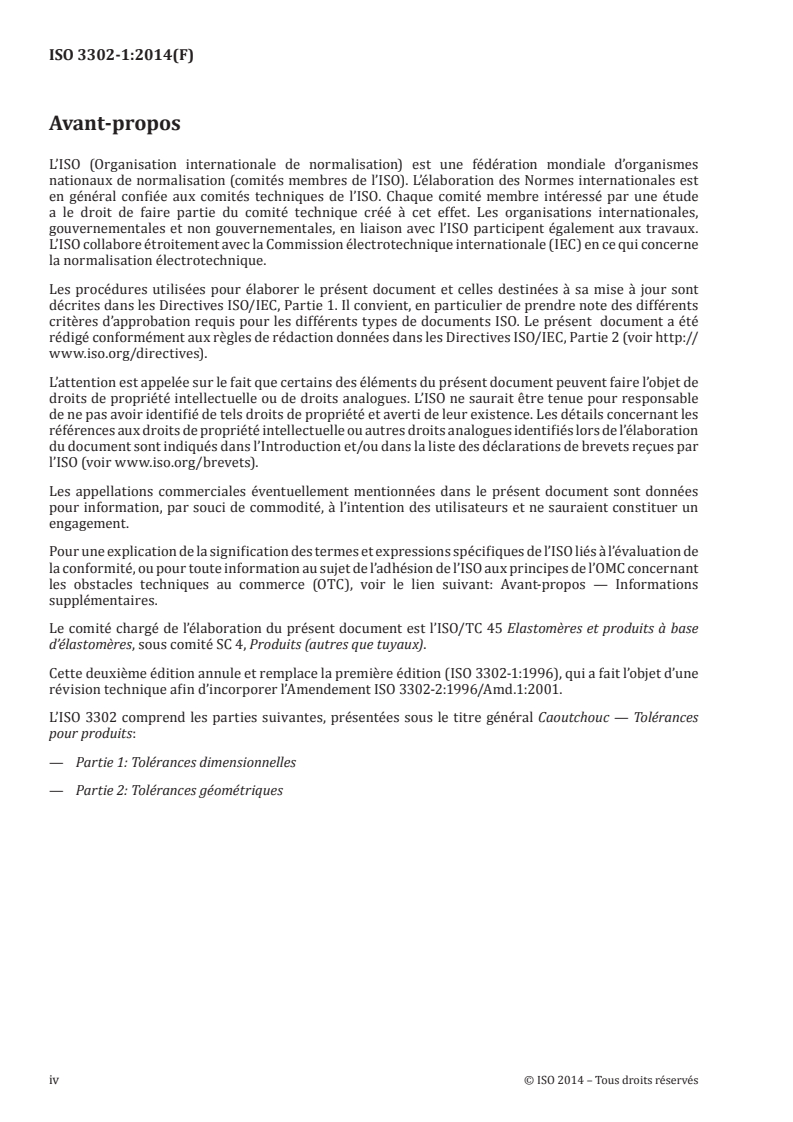

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne

la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir http://

www.iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration

du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par

l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de

la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant

les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations

supplémentaires.

Le comité chargé de l’élaboration du présent document est l’ISO/TC 45 Elastomères et produits à base

d’élastomères, sous comité SC 4, Produits (autres que tuyaux).

Cette deuxième édition annule et remplace la première édition (ISO 3302-1:1996), qui a fait l’objet d’une

révision technique afin d’incorporer l’Amendement ISO 3302-2:1996/Amd.1:2001.

L’ISO 3302 comprend les parties suivantes, présentées sous le titre général Caoutchouc — Tolérances

pour produits:
— Partie 1: Tolérances dimensionnelles
— Partie 2: Tolérances géométriques
iv © ISO 2014 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 3302-1:2014(F)
Introduction

Les dimensions des produits en caoutchouc sont sujettes à des modifications après traitement et

vulcanisation. Les raisons en sont multiples, comme par exemple le retrait au moulage, le relâchement

du gonflement de la filière, etc.

Il convient de déterminer et de tenir compte de ces modifications lors de la conception de pièces telles

que les moules et les filières utilisées dans la fabrication d’un produit donné.

Les catégories de tolérances les plus serrées de la présente spécification ne sont à demander que là où

l’application finale l’exige et sont à appliquer uniquement aux dimensions critiques. Plus le degré de

précision demandée est grand, plus le contrôle à exercer pendant la fabrication est minutieux, et plus le

prix de revient du produit est élevé.

Lorsque des propriétés physiques particulières sont nécessaires pour le produit, il se peut qu’il ne

soit pas toujours possible de les obtenir dans un mélange qui soit apte à la fabrication à des tolérances

serrées et il est convient, dans ces conditions, que les parties intéressées se consultent. En général, les

vulcanisats plus mous (c’est-à-dire de dureté inférieure à 50 DIDC - voir l’ISO 48) nécessitent de plus

grandes tolérances que les vulcanisats plus durs.
© ISO 2014 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 3302-1:2014(F)
Caoutchouc — Tolérances pour produits —
Partie 1:
Tolérances dimensionnelles
1 Domaine d’application

La présente partie de l’ISO 3302 spécifie les catégories de tolérances dimensionnelles et leurs valeurs

pour les produits en caoutchouc solides moulés, extrudés, et calandrés. Les méthodes d’essai appropriées

nécessaires à l’établissement de la conformité à la présente partie de l’ISO 3302 sont également spécifiées.

Ces tolérances sont destinées principalement au caoutchouc vulcanisé, mais elles peuvent également

convenir aux produits à base de caoutchoucs thermoplastiques.

La présente partie de l’ISO 3302 n’est pas applicable aux joints toriques de précision, ni aux produits

composites calandrés tels que les supports textiles revêtus de caoutchouc ou les produits sur lesquels

un revêtement en caoutchouc est appliqué par pose d’une couche de surface ou d’un enduit.

2 Références normatives

Les documents suivants, en tout ou en partie, sont référencés de manière normative dans le présent

document et sont indispensables pour son application. Pour les références datées, seule l’édition citée

s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y

compris les éventuels amendements).
ISO 3, Nombres normaux — Séries de nombres normaux

ISO 48, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté (dureté comprise entre 10

DIDC et 100 DIDC)
ISO 2230, Produits à base d’élastomères — Lignes directrices pour le stockage

ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes

pour les méthodes d’essais physiques
3 Mesurage des dimensions
3.1 Généralités

Dans le cas de produits solides, les dimensions ne doivent pas être mesurées avant 16 h après vulcanisation;

ce délai minimal est porté à 72 h en cas de litige. Les mesurages doivent être terminés dans les 3 mois

après la date d’envoi à l’acheteur et, dans tous les cas, avant que le produit ne soit utilisé, quel que soit

le délai le plus court. Les mesurages doivent être faits après conditionnement, à température normale,

conformément à l’ISO 23529. Des précautions doivent être prises afin de s’assurer que les moulages ne

sont pas soumis à des conditions de stockage défavorables conformément à l’ISO 2230, et qu’ils ne sont

pas déformés pendant le mesurage.
© ISO 2014 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 3302-1:2014(F)
3.2 Instruments d’essai

3.2.1 Selon les circonstances, les mesurages doivent être réalisés à l’aide d’un ou plusieurs des types

d’instruments suivants:

3.2.1.1 Dans le cas des produits solides, un micromètre à cadran, dont le pied doit exercer une pression

de 22 kPa ± 5 kPa pour les caoutchoucs de dureté égale ou supérieure à 35 DIDC ou de 10 kPa ± 2 kPa pour

les caoutchoucs de dureté inférieure à 35 DIDC comme spécifié dans l’ISO 23529 et l’ISO 48.

3.2.1.2 Un instrument de mesurage optique approprié.

3.2.1.3 Calibres fixes, correspondant aux limites supérieure et inférieure appropriées aux dimensions

à mesurer.

3.2.1.4 Autres appareils, y compris les rubans métriques (avec ou sans vernier), les pieds à coulisse,

et les appareils de mesure à vis micrométrique.

3.2.2 Tous les instruments doivent pouvoir mesurer les dimensions avec une erreur comprise dans les

tolérances spécifiées.

3.2.3 Pour tous les mesurages devant être comparés, le même instrument de mesure doit être utilisé.

4 Tolérances

Pour les besoins de la présente partie de l’ISO 3302, les dimensions nominales et les tolérances sont

basées sur les séries des nombres normaux R 5 et R 10, respectivement, conformément à l’ISO 3.

Les dimensions de certains paramètres d’un produit particulier peuvent ne pas nécessiter l’application

de la même catégorie de tolérance. Les dimensions des différents paramètres du produit sur le même

dessin peuvent affectées de différentes catégories de tolérances. Lorsque les dessins n’indiquent pas une

classe de tolérance, la tolérance la plus grande indiquée dans le tableau correspondant doit être utilisée.

NOTE 1 Les tolérances spécifiées dans la présente partie de l’ISO 3302 en termes de valeur positive et négative

égale (par exemple ± 0,35) peuvent également s’énoncer en termes de valeurs négative et positive inégales, pourvu

que la différence entre les deux valeurs reste la même. Par exemple, ± 0,35 peut également s’exprimer commer

+02, +07, 0
ou ou etc.
−07,
−05, 0

NOTE 2 Il convient d’être prudent avant de fixer des tolérances sur des vulcanisats de faible dureté et de

résistance à la traction élevée (par exemple vulcanisat pure gomme de caoutchouc naturel).

5 Produits moulés
5.1 Généralités

Les tolérances dimensionnelles indiquées dans la présente partie de l’ISO 3302 peuvent être plus larges

que celles utilisées dans d’autres industries. Les considérations suivantes s’appliquent.

a) Tous les caoutchoucs présentent quelque retrait lorsqu’ils sont refroidis après moulage, phénomène

à prendre en compte dans la conception du moule. L’importance du retrait dépend du type

...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
