EN 15620:2021
(Main)Steel static storage systems - Tolerances, deformations and clearances
Steel static storage systems - Tolerances, deformations and clearances
This document specifies tolerances, deformations and clearances that pertain to the production, assembly and erection and performance under load of pallet racking and cantilever racking. These tolerances, deformations and clearances are important in relation to the functional requirements and ensuring the proper interaction of the handling equipment used by personnel, trained and qualified as competent, in association with the specific type of racking system. The interaction conditions are also important in determining the reliability of the storage system to ensure that the chance of mechanical handling equipment impact, pallet impact or a system breakdown is acceptably low.
This document is limited to:
— single deep adjustable beam pallet racking operated with industrial trucks;
— single and double deep adjustable beam pallet racking operated with stacker cranes;
— drive-in and drive through racking systems operated with industrial trucks;
— cantilever racking systems operated with industrial trucks.
This document does not apply to specialized types of equipment such as automated trucks, miniload, satellite systems, systems involving the use of articulated trucks, trucks using intrusive stacking methods or industrial truck serviced rack-clad buildings.
This document specifically excludes the tolerances and deformation of the industrial trucks, stacker cranes and floors.
It is the responsibility of the specifier in cooperation with the client or user to ensure that the tolerances, deformations and clearances, as quoted in this document are acceptable for safe operation of the overall system considering all factors of influence and the user informed by means such as operation instructions. The specifier can carry out appropriate design/calculations to vary some of the parameters provided that an equivalent safe operation is achieved.
This document gives guidance to be used in conjunction with mechanical handling equipment and floor information.
This document gives guidance to be used in conjunction with mechanical handling equipment and floor information.
Ortsfeste Regalsysteme aus Stahl - Grenzabweichungen, Verformungen und Freiräume
Dieses Dokument legt Grenzabweichungen, Verformungen und Freiräume fest, die sich auf Herstellung, Zusammenbau und Montage sowie das Verhalten unter Last von Palettenregalen und Kragarmregalen beziehen. Diese Grenzabweichungen, Verformungen und Freiräume sind in Bezug auf die funktionellen Anforderungen wichtig und stellen eine geeignete Wechselwirkung mit den Regalbediengeräten sicher, für deren Bedienung geschultes und qualifiziertes Personal eingesetzt wird, das eine Einweisung für das jeweilige Regalsystem erhalten hat. Die Wechselwirkungsbedingungen sind auch zur Bestimmung der Zuverlässigkeit des Lagersystems wichtig, damit ein nur geringes Risiko für Zusammenstöße mit Fördermitteln, Paletten oder für einen Zusammenbruch des Regalsystems besteht.
Dieses Dokument beschränkt sich auf:
- verstellbare Palettenregale mit einfacher Tiefe, die mit Flurförderzeugen bedient werden,
- verstellbare Palettenregale mit einfacher und doppelter Tiefe, die mit Regalförderzeugen bedient werden,
- Einfahrregal- und Durchfahrregalsysteme, die mit Flurförderzeugen bedient werden,
- Kragarmregalsysteme, die mit Flurförderzeugen bedient werden.
Dieses Dokument gilt nicht für Spezialgeräte wie selbstfahrende Flurförderzeuge, Kleinteileregalbediengeräte, Satellitensysteme, Systeme, für die Stapler mit Knicklenkung erforderlich sind, Flurförderzeuge mit Einschubtechniken oder Regale in Silobauweise, die von Flurförderzeugen bedient werden.
In diesem Dokument werden ausdrücklich keine Grenzabweichungen und Verformungen für Flurförderzeuge, Regalförderzeuge und Böden erfasst.
Planer und Kunde oder Benutzer sind dafür verantwortlich, dass die in diesem Dokument für die Regalsysteme angegebenen Grenzabweichungen, Verformungen und Freiräume bei Berücksichtigung aller Einflussfaktoren für einen sicheren Betrieb des Gesamtsystems geeignet sind und der Benutzer durch Mittel wie Betriebsanleitungen informiert wurde. Der Planer kann geeignete Bemessungen/Berechnungen vornehmen, um einige der Parameter zu variieren, vorausgesetzt, ein gleich sicherer Betrieb wird erreicht.
Dieses Dokument gibt Leitlinien, die zusammen mit Informationen zum Fördermittel und Boden anzuwenden sind.
Système de stockage statique en acier — Tolérance, déformation et jeux
Le présent document spécifie les tolérances, déformations et jeux applicables dans le cadre de la production, de l'assemblage, de l'édification et des performances sous charge d'un rayonnage à palettes et d’un rayonnage en porte-à-faux. Ces tolérances, déformations et jeux sont des éléments importants eu égard aux exigences de fonctionnement et garantissent l'interaction du matériel de manutention utilisé par du personnel formé et qualifié, en association avec le type particulier de système de rayonnage. Les conditions d'interaction sont également primordiales dans la détermination de la fiabilité du système de rayonnage. Il s'agit de limiter les risques de choc de l’appareil de manutention mécanique, de choc de palette ou de panne.
Le présent document se limite aux :
— systèmes de rayonnage à palettes réglables actionnés par des chariots de manutention ;
— systèmes de rayonnage à palettes réglables actionnés par des ponts roulants gerbeurs ;
— systèmes de rayonnage par accumulation actionnés par des chariots de manutention ;
— systèmes de rayonnage en porte-à-faux actionnés par des chariots de manutention.
Le présent document ne s'applique pas aux types d'équipement spécialisés tels que les chariots automatisés, les mini-charges, les systèmes satellites, les systèmes utilisant des chariots articulés, les chariots utilisant des méthodes de gerbage intrusives ou les bâtiments industriels à rayonnages par chariot.
Le présent document exclut spécifiquement les tolérances et déformations des chariots de manutention, ponts roulants gerbeurs et planchers.
Il est de la responsabilité du rédacteur des spécifications, en coopération avec le client ou l'utilisateur, de s'assurer que les tolérances, déformations et jeux cités dans le présent document sont acceptables pour un fonctionnement sûr de l'ensemble du système compte tenu de tous les facteurs d'influence et que l'utilisateur est informé par des moyens tels que les instructions de fonctionnement. Le rédacteur des spécifications peut effectuer des calculs appropriés pour modifier certains des paramètres, à condition qu'un fonctionnement sûr équivalent soit réalisé.
Le présent document donne des conseils à utiliser conjointement avec l'appareil de manutention mécanique et les informations sur les planchers.
Stabilni jekleni sistemi za skladiščenje - Tolerance, deformacije in prosti prostori
General Information
Relations
Standards Content (Sample)

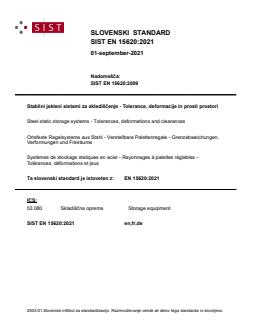

SLOVENSKI STANDARD
SIST EN 15620:2021
01-september-2021
Nadomešča:
SIST EN 15620:2009
Stabilni jekleni sistemi za skladiščenje - Tolerance, deformacije in prosti prostori
Steel static storage systems - Tolerances, deformations and clearances
Ortsfeste Regalsysteme aus Stahl - Verstellbare Palettenregale - Grenzabweichungen,
Verformungen und Freiräume
Systèmes de stockage statiques en acier - Rayonnages à palettes réglables -
Tolérances, déformations et jeux
Ta slovenski standard je istoveten z: EN 15620:2021
ICS:
53.080 Skladiščna oprema Storage equipment
SIST EN 15620:2021 en,fr,de
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
SIST EN 15620:2021
---------------------- Page: 2 ----------------------
SIST EN 15620:2021

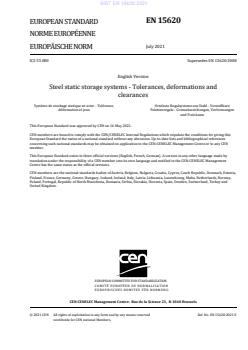

EN 15620
EUROPEAN STANDARD
NORME EUROPÉENNE
July 2021
EUROPÄISCHE NORM
ICS 53.080 Supersedes EN 15620:2008
English Version
Steel static storage systems - Tolerances, deformations and
clearances
Système de stockage statique en acier - Tolérance, Ortsfeste Regalsysteme aus Stahl - Verstellbare
déformation et jeux Palettenregale - Grenzabweichungen, Verformungen
und Freiräume
This European Standard was approved by CEN on 16 May 2021.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and
United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2021 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 15620:2021 E
worldwide for CEN national Members.
---------------------- Page: 3 ----------------------
SIST EN 15620:2021
EN 15620:2021 (E)

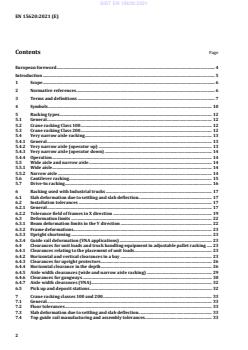

Contents Page
European foreword . 4
Introduction . 5
1 Scope . 6
2 Normative references . 6
3 Terms and definitions . 7
4 Symbols . 10
5 Racking types . 12
5.1 General . 12
5.2 Crane racking Class 100 . 12
5.3 Crane racking Class 200 . 12
5.4 Very narrow aisle racking . 13
5.4.1 General . 13
5.4.2 Very narrow aisle (operator up) . 13
5.4
...
