ISO 16120-4:2017

Non-alloy steel wire rod for conversion to wire — Part 4: Specific requirements for wire rod for special applications

ISO 16120-4:2017 specifies requirements for wire rod for conversion to wire for special applications. It is applicable to non-alloy steel wire rod with improved characteristics intended for drawing and/or cold rolling.

Fil-machine en acier non allié destiné à la fabrication de fils — Partie 4: Exigences spécifiques au fil-machine pour applications spéciales

ISO 16120-4:2017 spécifie les exigences pour le fil-machine en acier non allié destiné à la fabrication de fils pour applications spéciales. Il est applicable au fil-machine en acier non alliés dont les caractéristiques ont été améliorées, destiné au tréfilage et/ou au laminage à froid.

General Information

• Status: Published
• Publication Date: 03-May-2017
• ICS: 77.140.60 - Steel bars and rods
• Technical Committee: ISO/TC 17/SC 17 - Steel wire rod and wire products
• Drafting Committee: ISO/TC 17/SC 17 - Steel wire rod and wire products
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 16-Sep-2022

Relations

• Consolidates: ISO 24342:2006 - Resilient floor-covering tiles — Determination of side length, edge straightness and squareness
• Effective Date: 06-Jun-2022
• Revises: ISO 16120-4:2011 - Non-alloy steel wire rod for conversion to wire — Part 4: Specific requirements for wire rod for special applications
• Effective Date: 23-Mar-2013

Standards Content (Sample)

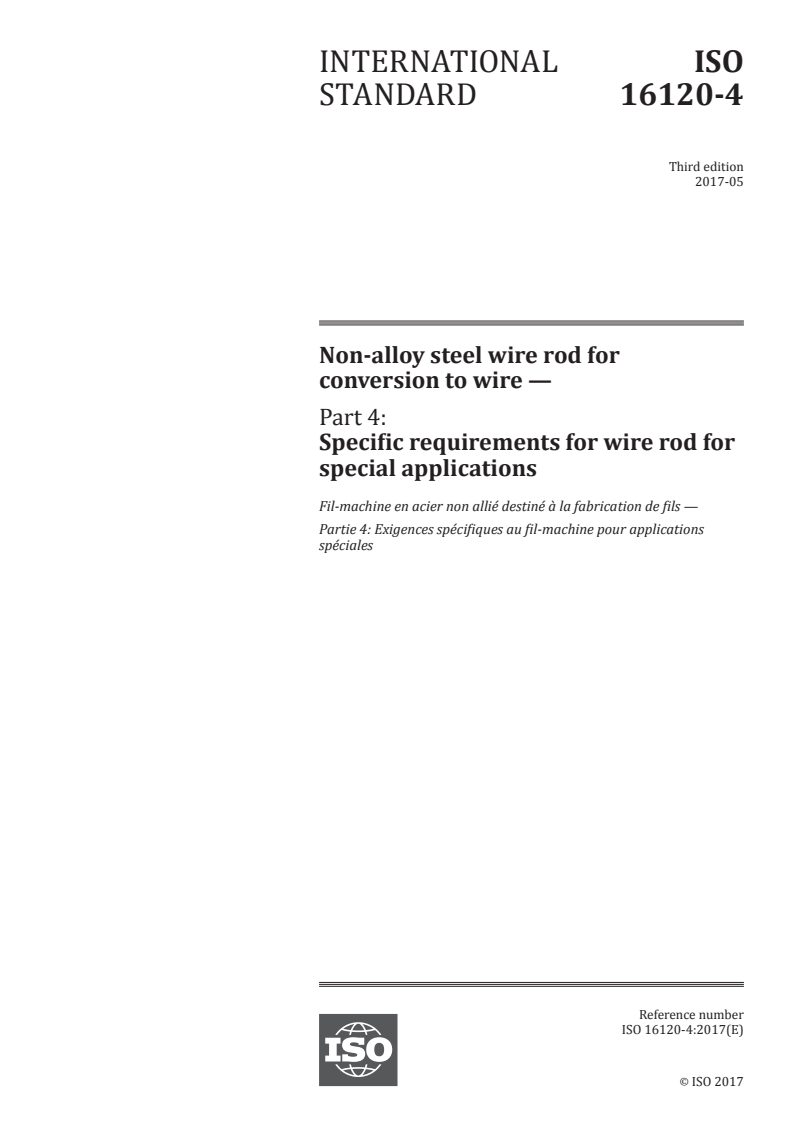

INTERNATIONAL ISO
STANDARD 16120-4
Third edition
2017-05
Non-alloy steel wire rod for
conversion to wire —
Part 4:
Specific requirements for wire rod for
special applications
Fil-machine en acier non allié destiné à la fabrication de fils —
Partie 4: Exigences spécifiques au fil-machine pour applications
spéciales
Reference number
ISO 16120-4:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 16120-4:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 16120-4:2017(E)

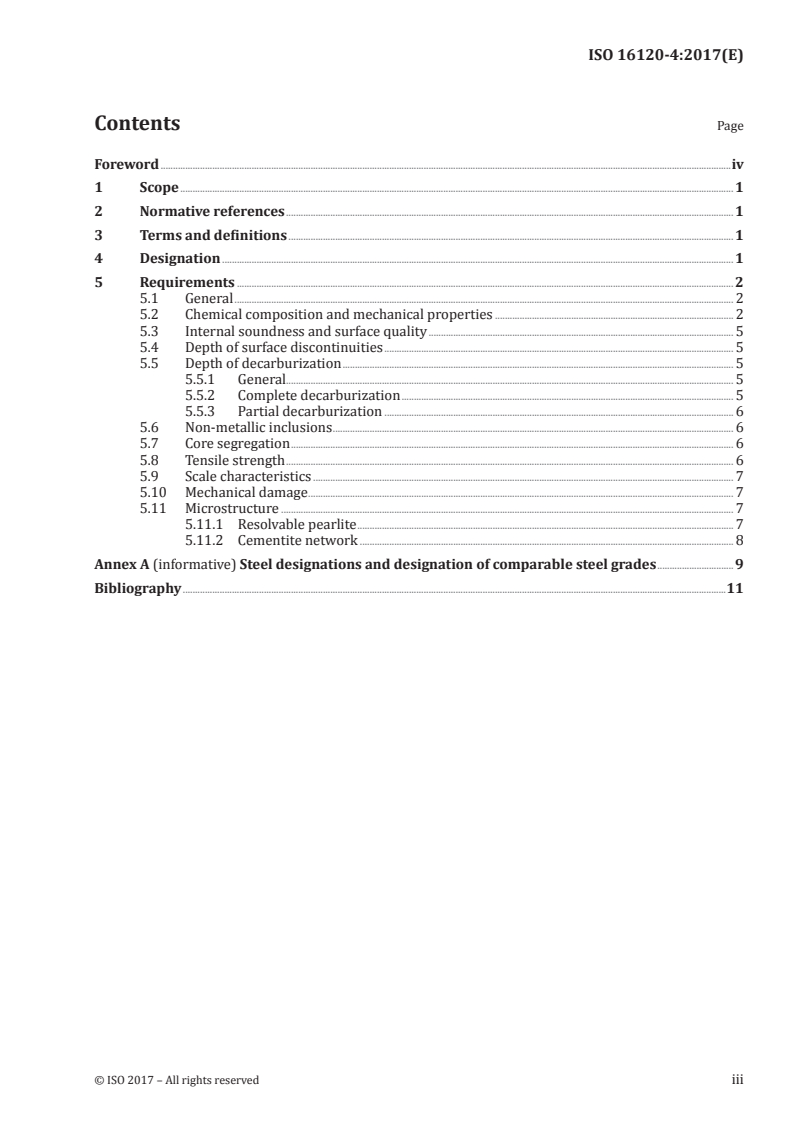

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Designation . 1
5 Requirements . 2
5.1 General . 2
5.2 Chemical composition and mechanical properties . 2
5.3 Internal soundness and surface quality . 5
5.4 Depth of surface discontinuities . 5
5.5 Depth of decarburization . 5
5.5.1 General. 5
5.5.2 Complete decarburization . 5
5.5.3 Partial decarburization . 6
5.6 Non-metallic inclusions . 6
5.7 Core segregation . 6
5.8 Tensile strength . 6
5.9 Scale characteristics . 7
5.10 Mechanical damage . 7
5.11 Microstructure . 7
5.11.1 Resolvable pearlite . 7
5.11.2 Cementite network . 8
Annex A (informative) Steel designations and designation of comparable steel grades .9
Bibliography .11
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 16120-4:2017(E)

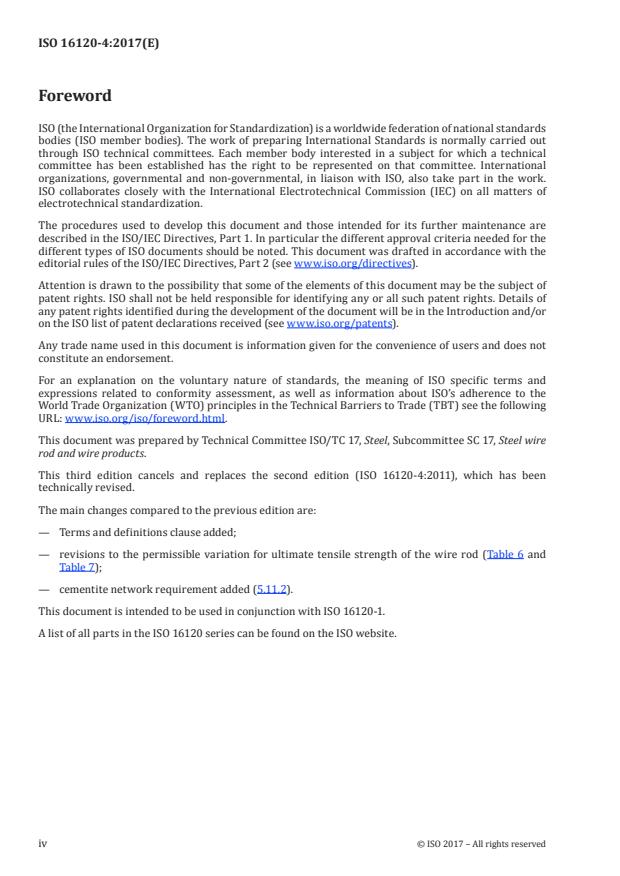

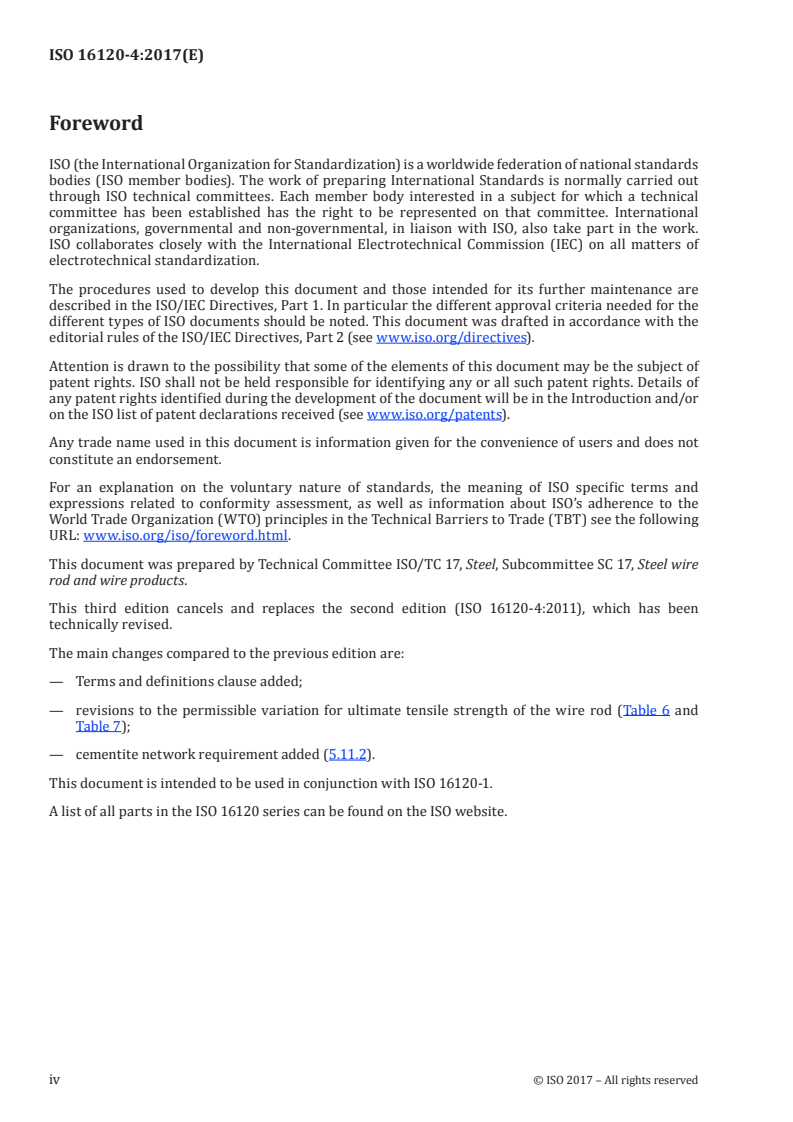

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 17, Steel, Subcommittee SC 17, Steel wire
rod and wire products.
This third edition cancels and replaces the second edition (ISO 16120-4:2011), which has been
technically revised.
The main changes compared to the previous edition are:
— Terms and definitions clause added;
— revisions to the permissible variation for ultimate tensile strength of the wire rod (Table 6 and
Table 7);
— cementite network requirement added (5.11.2).
This document is intended to be used in conjunction with ISO 16120-1.
A list of all parts in the ISO 16120 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 16120-4:2017(E)
Non-alloy steel wire rod for conversion to wire —
Part 4:
Specific requirements for wire rod for special applications
1 Scope
This document specifies requirements for wire rod for conversion to wire for special applications. It is
applicable to non-alloy steel wire rod with improved characteristics intended for drawing and/or cold
rolling.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4948-2, Steels — Classification — Part 2: Classification of unalloyed and alloy steels according to main
quality classes and main property or application characteristics
ISO 4967, Steel — Determination of content of non-metallic inclusions — Micrographic method using
standard diagrams
ISO 16120-1:2017, Non-alloy steel wire rod for conversion to wire — Part 1: General requirements
ISO 16120-2:2017, Non-alloy steel wire rod for conversion to wire — Part 2: Specific requirements for
general purpose wire rod
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
4 Designation
In the designation C##D2, “C” means non-alloy steel (see ISO/TS 4949); ## is the indicative average
content of carbon; “D” signifies that it is for wire-drawing; “2” means wire rod for special applications.
If steels are ordered according to the chemical composition, ## indicates the values to be inserted by
the purchaser according to the steel names as designated in Table 1, first column.
The designations of comparable steel grades in national or regional standards are provided in Annex A.
Steels can also be ordered according to tensile strength. The mid-point of the required ultimate
tensile strength (UTS) range shall be indicated as a suffix to the grade designation, e.g. C##D2 – 1020,
where the required mid-point of the UTS is 1 020 MPa. “##” means “to be left blank” since the carbon
content is at the discretion of the supplying mill, and the supplying mill indicates the exact number of
© ISO 2017 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 16120-4:2017(E)

## based on the grade designation until shipment. The grade designation shall be in accordance with
ISO 16120-2:2017, Table 1.
5 Requirements
5.1 General
General requirements are given in ISO 16120-1.
5.2 Chemical composition and mechanical properties
For heat analysis, the values shown in Table 1 shall apply. If product analysis is required, the permissible
deviations of the product analysis relative to the specified value of the heat analysis are given in Table 2.
Table 1 — Chemical analysis (heat analysis)
Heat analysis
b c,d e f f g g g,h i j
C Si Mn P S Cr Ni Mo Cu Al N
Steel
a
grade
% % % % % % % % % % %
max. max. max. max. max. max. max. max.
0,30 to
C3D2 ≤ 0,05 ≤ 0,30 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
0,50
0,30 to
C5D2 ≤ 0,07 ≤ 0,30 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
0,50
0,30 to
C8D2 0,06 to 0,10 ≤ 0,30 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
0,50
0,30 to
C10D2 0,08 to 0,12 ≤ 0,30 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
0,50
0,30 to
C12D2 0,10 to 0,14 ≤ 0,30 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
0,50
0,30 to
C15D2 0,13 to 0,17 ≤ 0,30 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
0,50
0,30 to
C18D2 0,16 to 0,20 ≤ 0,30 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
0,50
0,30 to
C20D2 0,18 to 0,23 ≤ 0,30 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
0,50
0,10 to 0,50 to
C26D2 0,24 to 0,29 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
0,10 to 0,50 to
C32D2 0,30 to 0,34 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
0,10 to 0,50 to
C36D2 0,34 to 0,38 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
0,10 to 0,50 to
C38D2 0,36 to 0,40 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
0,10 to 0,50 to
C40D2 0,38 to 0,42 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
0,10 to 0,50 to
C42D2 0,40 to 0,44 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
0,10 to 0,50 to
C46D2 0,44 to 0,48 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
0,10 to 0,50 to
C48D2 0,46 to 0,50 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
2 © ISO 2017 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 16120-4:2017(E)

Table 1 (continued)
Heat analysis
b c,d e f f g g g,h i j
C Si Mn P S Cr Ni Mo Cu Al N
Steel
a
grade
% % % % % % % % % % %
max. max. max. max. max. max. max. max.
0,10 to 0,50 to
C50D2 0,48 to 0,52 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
0,10 to 0,50 to
C52D2 0,50 to 0,54 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
0,10 to 0,50 to
C56D2 0,54 to 0,58 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
0,30 0,70
0,10 to 0,50 to
C58D2 0,56 to 0,60 0,020 0,0
...

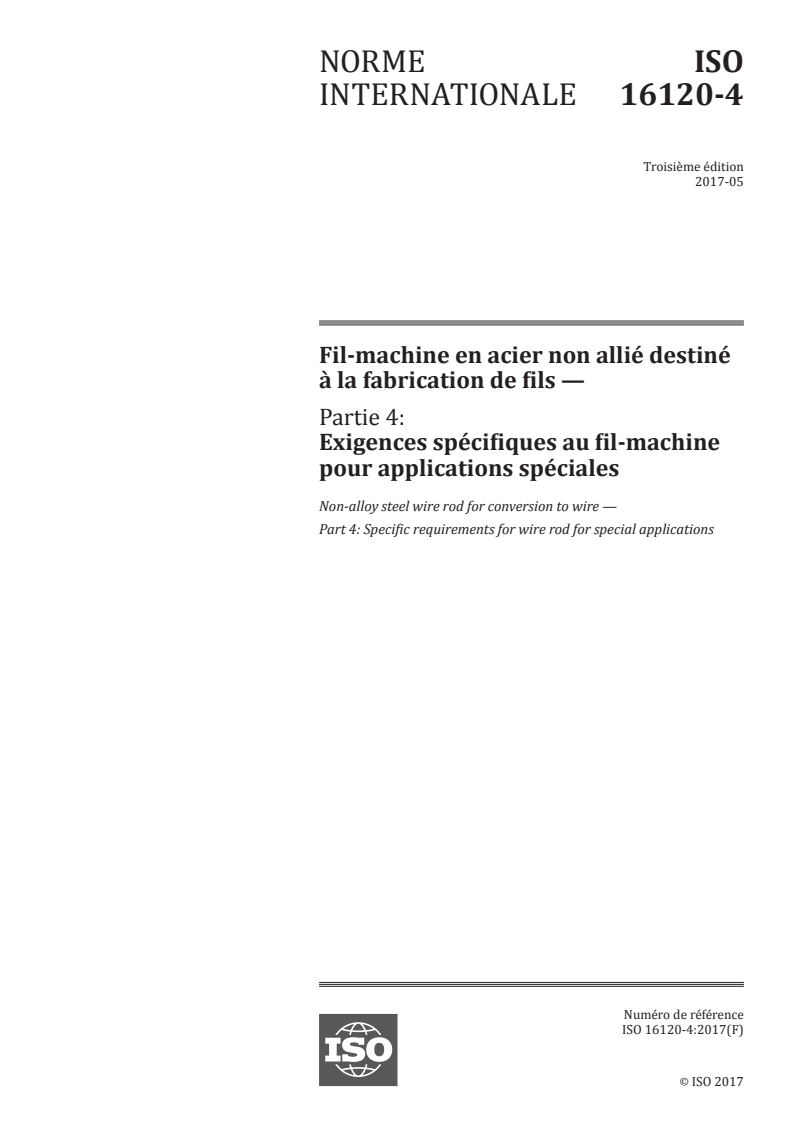

NORME ISO
INTERNATIONALE 16120-4
Troisième édition
2017-05
Fil-machine en acier non allié destiné
à la fabrication de fils —
Partie 4:
Exigences spécifiques au fil-machine
pour applications spéciales
Non-alloy steel wire rod for conversion to wire —
Part 4: Specific requirements for wire rod for special applications
Numéro de référence
ISO 16120-4:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 16120-4:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 16120-4:2017(F)

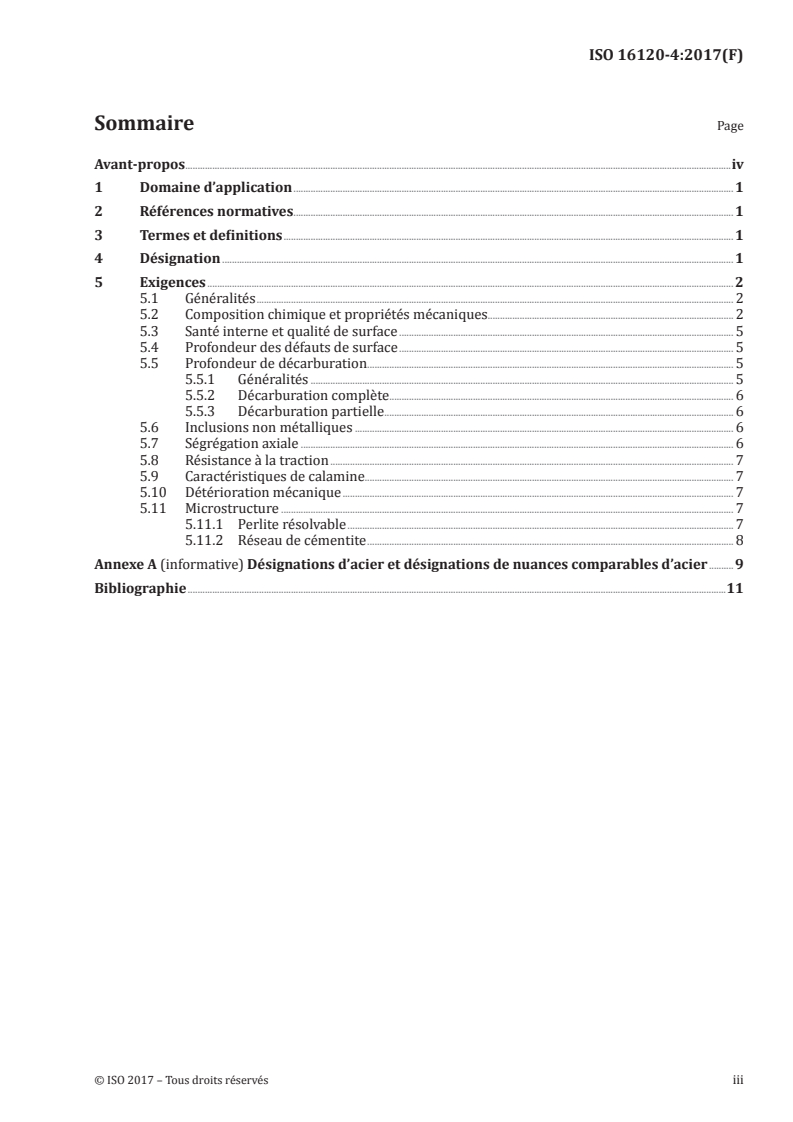

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et definitions . 1
4 Désignation . 1
5 Exigences . 2
5.1 Généralités . 2
5.2 Composition chimique et propriétés mécaniques. 2
5.3 Santé interne et qualité de surface . 5
5.4 Profondeur des défauts de surface . 5
5.5 Profondeur de décarburation . 5
5.5.1 Généralités . 5
5.5.2 Décarburation complète . . 6
5.5.3 Décarburation partielle . 6
5.6 Inclusions non métalliques . 6
5.7 Ségrégation axiale . 6
5.8 Résistance à la traction . 7
5.9 Caractéristiques de calamine. 7
5.10 Détérioration mécanique . 7
5.11 Microstructure . 7
5.11.1 Perlite résolvable . 7
5.11.2 Réseau de cémentite . 8
Annexe A (informative) Désignations d’acier et désignations de nuances comparables d’acier .9
Bibliographie .11
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 16120-4:2017(F)

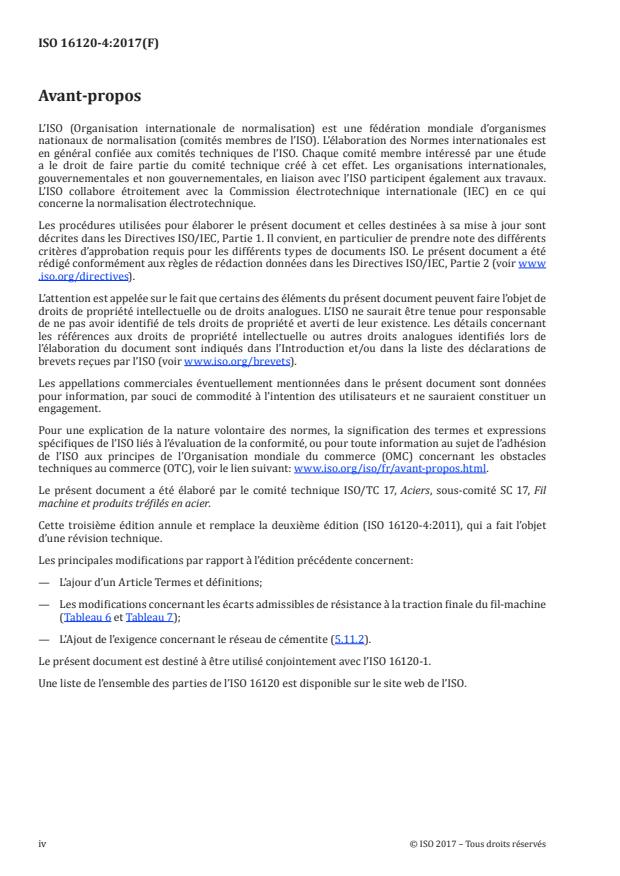

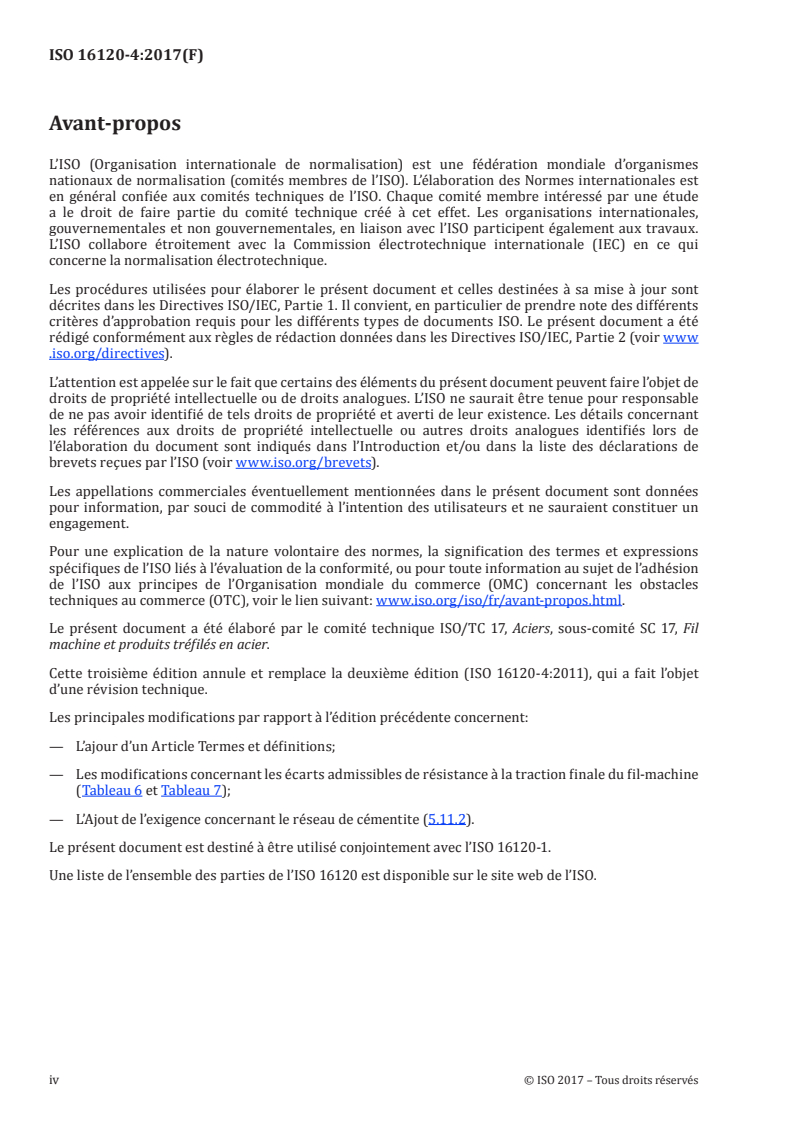

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 17, Aciers, sous-comité SC 17, Fil
machine et produits tréfilés en acier.
Cette troisième édition annule et remplace la deuxième édition (ISO 16120-4:2011), qui a fait l’objet
d’une révision technique.
Les principales modifications par rapport à l’édition précédente concernent:
— L’ajour d’un Article Termes et définitions;
— Les modifications concernant les écarts admissibles de résistance à la traction finale du fil-machine
(Tableau 6 et Tableau 7);
— L’Ajout de l’exigence concernant le réseau de cémentite (5.11.2).
Le présent document est destiné à être utilisé conjointement avec l’ISO 16120-1.
Une liste de l’ensemble des parties de l’ISO 16120 est disponible sur le site web de l’ISO.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 16120-4:2017(F)
Fil-machine en acier non allié destiné à la fabrication de
fils —
Partie 4:
Exigences spécifiques au fil-machine pour applications
spéciales
1 Domaine d’application
Le présent document spécifie les exigences pour le fil-machine en acier non allié destiné à la fabrication
de fils pour applications spéciales. Il est applicable au fil-machine en acier non alliés dont les
caractéristiques ont été améliorées, destiné au tréfilage et/ou au laminage à froid.
2 Références normatives
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4948-2, Aciers  —    Classification  —  Partie  2:  Classification  des  aciers  alliés  et  aciers  non  alliés  en
fonction des principales classes de qualité et des caractéristiques principales de propriété ou d’application
ISO 4967, Aciers — Détermination de la teneur en inclusions non métalliques — Méthode micrographique à
l’aide d’images types
ISO 16120-1:2017, Fil-machine  en  acier  non  allié  destiné  à  la  fabrication  de  fils  — Partie 1: Exigences
générales
ISO 16120-2:2017, Fil-machine  en  acier  non allié destiné à la fabrication de fils — Partie 2: Exigences
spécifiques au fil-machine d’usage général
3 Termes et definitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www.e lectropedia. org/
— ISO Online browsing platform: disponible à l’adresse http:// www. iso. org/o bp
4 Désignation
Dans la désignation C##D2, «C» signifie «acier non allié» (voir l’ISO/TS 4949); ## est la teneur moyenne
indicative en carbone; «D» indique que le produit est destiné au tréfilage du fil; «2» signifie fil-machine
pour applications particulières.
Si les aciers sont classés en fonction de leur composition chimique, ## indique les valeurs à insérer par
l’acheteur en fonction des désignations d’acier dans le Tableau 1, première colonne.
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 16120-4:2017(F)

Les désignations de nuances d’acier comparables dans les normes nationales ou régionales sont données
dans l’Annexe A.
Les aciers peuvent aussi être classés en fonction de leur résistance à la traction. Le point médian de
l’intervalle de résistance à la traction finale requise (UTS, pour «ultimate tensile strength») doit être
indiqué sous forme de suffixe ajouté à la désignation de nuance, par exemple C##D2-1020, où le point
médian requis de l’UTS est 1 020 MPa. «##» signifie «à laisser vierge» puisque la teneur en carbone est à
la discrétion de l’usine productrice, laquelle indique le nombre exact de ## en fonction de la désignation
de nuance jusqu’à l’expédition. La désignation de nuance doit être conforme à l’ISO 16120-2:2017,
Tableau 1.
5 Exigences
5.1 Généralités
Les exigences générales sont données dans l’ISO 16120-1.
5.2 Composition chimique et propriétés mécaniques
Pour l’analyse de coulée, les valeurs du Tableau 1 doivent s’appliquer. Si une analyse sur produit est
requise, les écarts admissibles de l’analyse sur produit relatifs à la valeur spécifiée de l’analyse de
coulée figurent dans le Tableau 2.
2 © ISO 2017 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 16120-4:2017(F)

Tableau 1 — Analyse chimique (analyse de coulée)
Analyse de coulée
b c,d e f f g g g,h i j
C Si Mn P S Cr Ni Mo Cu Al N
Nuance
a
% % % % % % % % % % %
d’acier
max. max. max. max. max. max. max. max.
C3D2 ≤ 0,05 ≤ 0,30 0,30 à 0,50 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
C5D2 ≤ 0,07 ≤ 0,30 0,30 à 0,50 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
C8D2 0,06 à 0,10 ≤ 0,30 0,30 à 0,50 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
C10D2 0,08 à 0,12 ≤ 0,30 0,30 à 0,50 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
C12D2 0,10 à 0,14 ≤ 0,30 0,30 à 0,50 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
C15D2 0,13 à 0,17 ≤ 0,30 0,30 à 0,50 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
C18D2 0,16 à 0,20 ≤ 0,30 0,30 à 0,50 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
C20D2 0,18 à 0,23 ≤ 0,30 0,30 à 0,50 0,020 0,025 0,10 0,10 0,05 0,15 0,01 0,007
C26D2 0,24 à 0,29 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C32D2 0,30 à 0,34 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C36D2 0,34 à 0,38 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C38D2 0,36 à 0,40 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C40D2 0,38 à 0,42 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C42D2 0,40 à 0,44 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C46D2 0,44 à 0,48 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C48D2 0,46 à 0,50 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C50D2 0,48 à 0,52 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C52D2 0,50 à 0,54 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C56D2 0,54 à 0,58 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C58D2 0,56 à 0,60 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C60D2 0,58 à 0,62 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C62D2 0,60 à 0,64 0,10 à 0,30 0,50 à 0,70 0,020 0,025 0,10 0,10 0,03 0,15 0,01 0,007
C66D2 0,64 à 0,68 0,10 à 0,30 0,5
...
