Standards Content (sample)

INTERNATIONAL ISO
STANDARD 9038
Third edition
2021-04
Determination of sustained
combustibility of liquids
Essai de combustion entretenue de liquides
Reference number
ISO 9038:2021(E)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 9038:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 9038:2021(E)

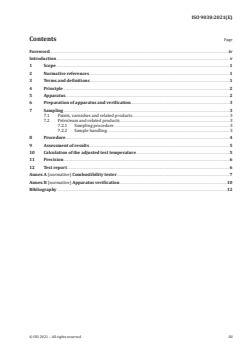

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principle ........................................................................................................................................................................................................................ 2

5 Apparatus ..................................................................................................................................................................................................................... 2

6 Preparation of apparatus and verification ................................................................................................................................ 3

7 Sampling ........................................................................................................................................................................................................................ 3

7.1 Paints, varnishes and related products .............................................................................................................................. 3

7.2 Petroleum and related products .............................................................................................................................................. 3

7.2.1 Sampling procedure ...................................................................................................................................................... 3

7.2.2 Sample handling ............................................................................................................................................................... 3

8 Procedure..................................................................................................................................................................................................................... 4

9 Assessment of r esults ...................................................................................................................................................................................... 5

10 Calculation of the adjusted test temperature ......................................................................................................................... 5

11 Precision ....................................................................................................................................................................................................................... 6

12 Test report ................................................................................................................................................................................................................... 6

Annex A (normative) Combustibility tester .................................................................................................................................................. 7

Annex B (normative) Apparatus verification ...........................................................................................................................................10

Bibliography .............................................................................................................................................................................................................................12

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 9038:2021(E)

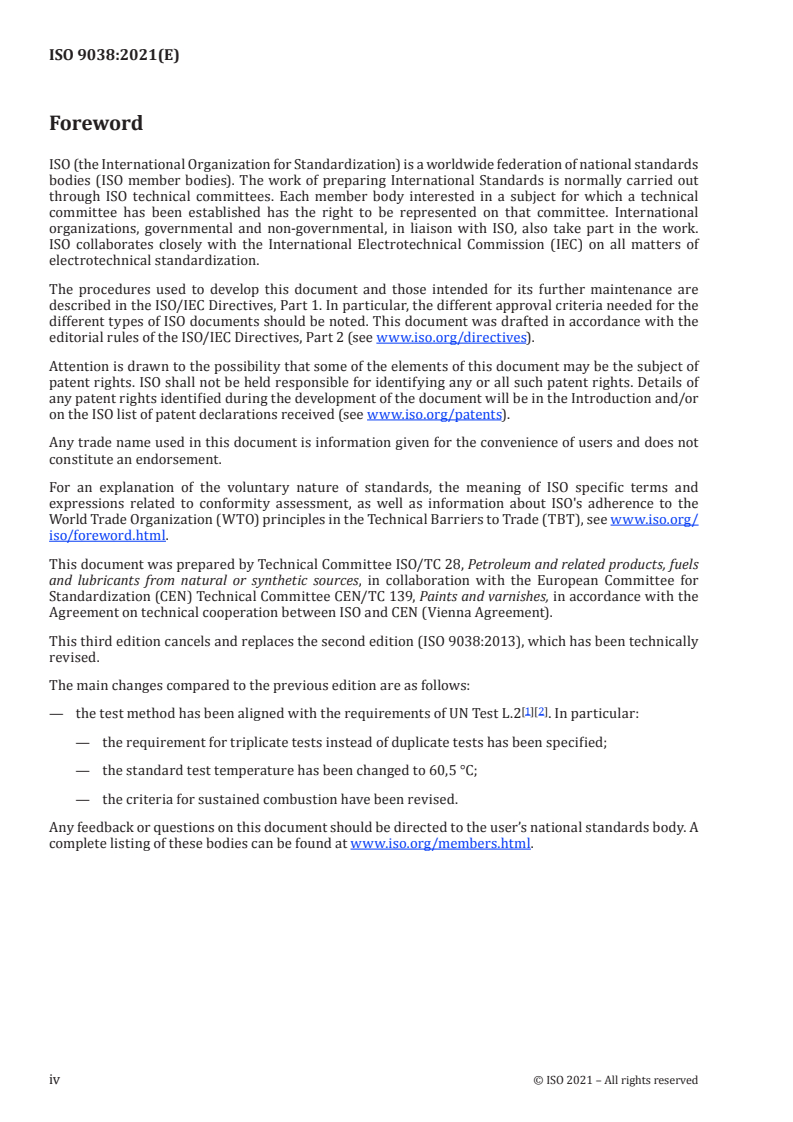

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 28, Petroleum and related products, fuels

and lubricants from natural or synthetic sources, in collaboration with the European Committee for

Standardization (CEN) Technical Committee CEN/TC 139, Paints and varnishes, in accordance with the

Agreement on technical cooperation between ISO and CEN (Vienna Agreement).

This third edition cancels and replaces the second edition (ISO 9038:2013), which has been technically

revised.
The main changes compared to the previous edition are as follows:
[1][2]

— the test method has been aligned with the requirements of UN Test L.2 . In particular:

— the requirement for triplicate tests instead of duplicate tests has been specified;

— the standard test temperature has been changed to 60,5 °C;
— the criteria for sustained combustion have been revised.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 9038:2021(E)
Introduction

A product with a flash point within a given range can continue to burn after initial ignition, while a

similar product, although it has a similar flash point, does not continue to burn. This document describes

a method for discriminating between those products that sustain combustion and those that do not.

The method determines whether a flammable product, when maintained at a selected test temperature,

generates sufficient flammable vapour to cause ignition when an ignition source is applied and then

continues to generate sufficient vapour to burn when the ignition source is moved to the “off” position.

This test method does not determine the flash point of the product under test but, by means of a test

procedure, merely determines if it sustains combustion at a selected test temperature; this criterion can

be required to comply with laws or regulations relating to the storage, transport and use of flammable

products. Before performing this test, for safety and test optimization reasons, it is usual to determine

either the actual flash point of the material or know the temperature range in which the flash point is

located.

The apparatus specified in this document enables a result to be determined by a rapid procedure using

a small test portion (2 ml).
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 9038:2021(E)
Determination of sustained combustibility of liquids

WARNING — The use of this document can involve hazardous materials, operations and

equipment. This document does not purport to address all of the safety problems associated

with its use. It is the responsibility of users of this document to take appropriate measures

to ensure the safety and health of personnel prior to the application of this document, and to

determine the applicability of any other restrictions for this purpose.
1 Scope

This document specifies a procedure, at temperatures up to 100 °C, to determine whether a liquid

product, that would be classified as “flammable” by virtue of its flash point, sustains combustion at the

temperature(s) specified e.g. in regulations.

NOTE Many national and international regulations classify liquids as presenting a flammable hazard based

on their flash point, as determined by a recognized method. Some of these regulations allow a derogation if the

substance cannot “sustain combustion” at some specified temperature(s).

The procedure is applicable to paints (including water-borne paints), varnishes, paint binders, solvents,

petroleum or related products and adhesives, that have a flash point. It is not applicable to painted

surfaces in respect of assessing their potential fire hazards.

This test method is applicable, in addition to test methods for flash point, for assessing the fire hazard

of a product.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 1513, Paints and varnishes — Examination and preparation of test samples
ISO 3170, Petroleum liquids — Manual sampling
ISO 3171, Petroleum liquids — Automatic pipeline sampling

ISO 15528, Paints, varnishes and raw materials for paints and varnishes — Sampling

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
sustained combustibility

behaviour of a material, under specified test conditions, whereby its vapour can be ignited by an

ignition source and, after ignition, sufficient flammable vapour is produced for burning to continue for

at least 15 s after the source of ignition has been removed
© ISO 2021 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 9038:2021(E)
3.2
flash point

lowest temperature of the test portion, adjusted to account for variations in atmospheric pressure from

101,3 kPa, at which application of an ignition source causes the vapour of the test portion to ignite and

the flame to propagate across the surface of the liquid under the specified conditions of test

4 Principle

A test portion of specified volume is introduced into a test cup, which is maintained at the test

temperature. After a specified time, an ignition source is applied.
[2]

In connection with the United Nations recommendations on the Transport of Dangerous Goods as

[1]

well as with the Globally Harmonized System of Classification and Labelling of Chemicals , and also

with derived national/EC regulations, temperatures of 60,5 °C and 75,0 °C are specified for this test.

The property of the product to sustain combustion is assessed based on the ignition of its vapours or

components, when exposed to an ignition source, and whether it continues to burn after the ignition

source has been moved to the “off” position. The “off” and “test” positions of the ignitor are shown in

Figure A.1.
5 Apparatus
5.1 Combustibility tester, as specified in Annex A.

5.2 Electrical heater, attached to the bottom of the test cup in a manner that provides efficient transfer

of heat. The heater control shall be capable of maintaining the test cup temperature, as measured on the

temperature measuring device, and in a draught-free area, within ± 0,5 °C for test temperatures ≤ 100 °C.

The combustibility tester, heater and heater control unit may consist of an integrated apparatus.

5.3 Gauge, for checking that the height of the centre of the gas jet above the top of the test cup is

2,2 mm ± 0,1 mm. A calibrated metal strip is suitable.

5.4 Temperature measuring device, suitable for horizontal operation, and of suitable range and

dimensions, with a resolution 0,5 °C or better. A resolution of 0,1 °C is recommended as it simplifies

verification and calibration.
It shall have an accuracy ± 0,5 °C.

When in position, in the block, the temperature measuring device shall be surrounded with heat

transfer paste to ensure good heat transfer between the block and the measuring device.

5.5 Stopwatch or other suitable timing device, capable of measuring 15 s ± 1 s, 30 s ± 1 s and

60 s ± 2 s. The timing device may be fitted with a means of producing an audible signal.

5.6 Syringe or pipette, capable of delivering 2,00 ml to an accuracy of ± 0,05 ml.

5.7 Ignition source and gas supply, fuelled by natural gas, coal gas, butane or any other gas found

to be suitable and with gas jet fitted with a suitable regulator, or other means of regulating the gas flow,

such that the width of the flame can be adjusted to 4,0 mm ± 0,5 mm.

5.8 Draught shield, to minimize draughts, fitted at the back and two sides of the instrument. A shield

350 mm high, 480 mm wide and 240 mm deep is suitable. The shield shall not be placed too close to the

apparatus to avoid air turbulences over the test portion.
2 © ISO 2021 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 9038:2021(E)

5.9 Barometer, measuring absolute pressure, with an accuracy of 0,5 kPa and resolution of 0,1 kPa.

Do not use aneroid barometers pre-corrected to give sea level readings, such as those used at weather

stations and airports.
6 Preparation of apparatus and verification

6.1 The test shall not be carried out in a small confined area because of the risk of explosio

...

NORME ISO
INTERNATIONALE 9038
Troisième édition
2021-04
Essai de combustion entretenue de
liquides
Determination of sustained combustibility of liquids
Numéro de référence
ISO 9038:2021(F)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 9038:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 9038:2021(F)

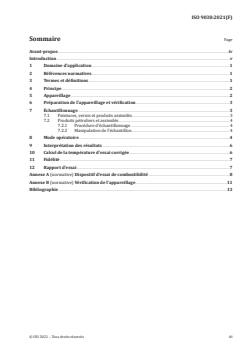

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Principe .......................................................................................................................................................................................................................... 2

5 Appareillage .............................................................................................................................................................................................................. 2

6 Préparation de l'appareillage et vérification ......................................................................................................................... 3

7 Échantillonnage ..................................................................................................................................................................................................... 3

7.1 Peintures, vernis et produits assimilés .............................................................................................................................. 3

7.2 Produits pétroliers et assimilés ................................................................................................................................................ 4

7.2.1 Procédure d'échantillonnage ................................................................................................................................ 4

7.2.2 Manipulation de l'échantillon ............................................................................................................................... 4

8 Mode opératoire.................................................................................................................................................................................................... 4

9 Interprétation des résultats ..................................................................................................................................................................... 6

10 Calcul de la température d'essai corrigée .................................................................................................................................. 6

11 Fidélité ............................................................................................................................................................................................................................ 7

12 Rapport d'essai ...................................................................................................................................................................................................... 7

Annexe A (normative) Dispositif d'essai de combustibilité ......................................................................................................... 8

Annexe B (normative) Vérification de l'appareillage .......................................................................................................................11

Bibliographie ...........................................................................................................................................................................................................................13

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 9038:2021(F)

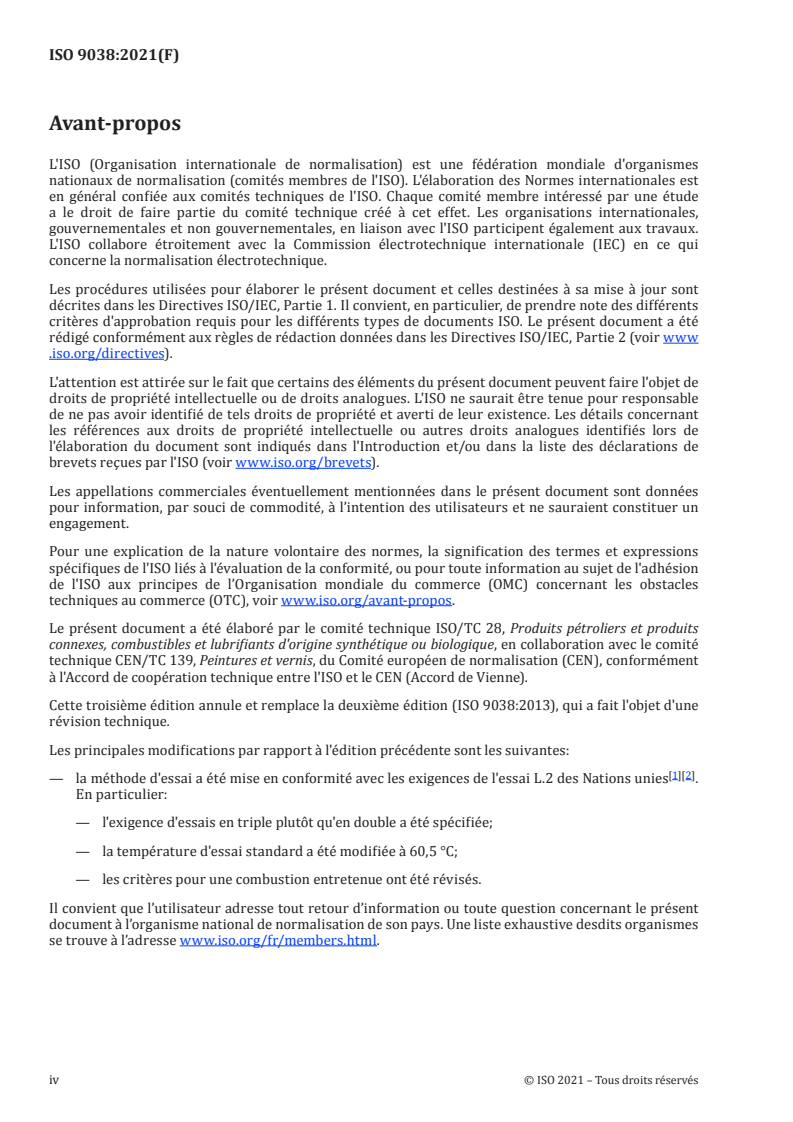

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 28, Produits pétroliers et produits

connexes, combustibles et lubrifiants d'origine synthétique ou biologique, en collaboration avec le comité

technique CEN/TC 139, Peintures et vernis, du Comité européen de normalisation (CEN), conformément

à l'Accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).

Cette troisième édition annule et remplace la deuxième édition (ISO 9038:2013), qui a fait l'objet d'une

révision technique.

Les principales modifications par rapport à l'édition précédente sont les suivantes:

[1][2]

— la méthode d'essai a été mise en conformité avec les exigences de l'essai L.2 des Nations unies .

En particulier:
— l'exigence d'essais en triple plutôt qu'en double a été spécifiée;
— la température d'essai standard a été modifiée à 60,5 °C;
— les critères pour une combustion entretenue ont été révisés.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 9038:2021(F)
Introduction

Un produit ayant un point d'éclair dans une plage donnée peut continuer de brûler après l'allumage

initial, alors qu'un produit similaire, de point d'éclair similaire, ne continue pas à brûler. Le présent

document décrit une méthode visant à distinguer les produits qui entretiennent la combustion de ceux

qui ne l'entretiennent pas.

Cette méthode permet de déterminer si un produit inflammable, maintenu à une température d'essai

choisie, dégage de la vapeur inflammable en quantité suffisante pour entraîner l'allumage lorsqu'une

source d'allumage est appliquée, puis continue de produire suffisamment de vapeur pour brûler lorsque

la source d'allumage est mise en position d'arrêt.

Cette méthode d'essai ne permet pas de déterminer le point d'éclair du produit soumis à essai, mais

permet simplement de déterminer, au moyen d'un mode opératoire d'essai, si le produit entretient

la combustion à une température d'essai choisie; ce critère peut être exigé pour la conformité à la

législation ou la réglementation sur le stockage, le transport et l'utilisation de produits inflammables.

Avant de réaliser l'essai, pour des raisons de sécurité et d'optimisation, il est habituel soit de déterminer

le point d'éclair réel du matériau, soit de connaître la plage de températures dans laquelle il se situe.

L'appareillage spécifié dans le présent document permet d'obtenir un résultat à l'aide d'un mode

opératoire rapide utilisant une petite prise d'essai (2 ml).
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 9038:2021(F)
Essai de combustion entretenue de liquides

AVERTISSEMENT — L'utilisation du présent document peut impliquer l'utilisation de produits

et la mise en œuvre de modes opératoires et d'appareillages à caractère dangereux. Le présent

document n'a pas pour but de traiter tous les problèmes de sécurité qui sont liés à son utilisation.

Il incombe aux utilisateurs du présent document de prendre, avant l'application du présent

document, des mesures appropriées afin de garantir la sécurité et la santé du personnel, et de

déterminer l'applicabilité de toute autre restriction à cette fin.
1 Domaine d'application

Le présent document spécifie un mode opératoire, applicable jusqu'à 100 °C, qui vise à déterminer si

un produit liquide, qui serait classé comme «inflammable» du fait de son point d'éclair, entretient une

combustion à la température ou aux températures spécifiées, par ex. dans les règlements.

NOTE De nombreux règlements nationaux et internationaux classent les liquides présentant un risque

d'inflammabilité sur la base de leur point d'éclair, déterminé par une méthode reconnue. Certains de ces

règlements autorisent une dérogation si la substance en question ne peut pas «entretenir la combustion» à une

ou plusieurs températures spécifiées.

Cette méthode est applicable aux peintures (y compris peintures en phase aqueuse), vernis, liants,

solvants, produits pétroliers ou apparentés et adhésifs, qui ont un point d'éclair. Elle n'est pas applicable

aux surfaces peintes, eu égard à l'évaluation du danger d'incendie qu'elles présentent.

Cette méthode d'essai est applicable, en complément de celles qui portent sur le point d'éclair, à

l'évaluation du danger d'incendie d'un produit.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 1513, Peintures et vernis — Examen et préparation des échantillons pour essai

ISO 3170, Produits pétroliers liquides — Échantillonnage manuel
ISO 3171, Produits pétroliers liquides — Échantillonnage automatique en oléoduc

ISO 15528, Peintures, vernis et matières premières pour peintures et vernis — Échantillonnage

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 9038:2021(F)
3.1
combustibilité entretenue

comportement, dans des conditions d'essai spécifiées, d'un matériau dont la vapeur est susceptible

de s'enflammer sous l'action d'une source d'allumage et qui, après allumage, produit de la vapeur

inflammable en quantité suffisante pour que le brûlage se poursuive pendant au moins 15 s après le

retrait de la source d'allumage
3.2
point d'éclair

température minimale de la prise d'essai, corrigée pour prendre en compte les variations de la pression

atmosphérique par rapport à 101,3 kPa, à laquelle l'application d'une source d'allumage, dans des

conditions d'essai spécifiées, provoque l'inflammation de la vapeur de la prise d'essai et la propagation

de la flamme à la surface du liquide
4 Principe

Une prise d'essai d'un volume spécifié est introduite dans une coupelle qui est maintenue à la

température d'essai. Après une durée spécifiée, une source d'allumage est appliquée.

En conformité avec les Recommandations de l'Organisation des Nations Unies relatives au transport

[2]

des marchandises dangereuses et avec le Système général harmonisé de classification et d'étiquetage

[1]

des produits chimiques (SGH) , ainsi qu'avec les règlements nationaux ou européens qui en découlent,

des températures de 60,5 °C et 75,0 °C sont spécifiées pour cet essai.

La capacité du produit à entretenir la combustion est évaluée sur la base de l'inflammation de ses

vapeurs ou de ses constituants lorsqu'il est exposé à une source d'allumage, et de la poursuite de la

combustion après le retrait de la source d'allumage. Les positions d'arrêt et d'essai de l'allumeur sont

indiquées sur la Figure A.1.
5 Appareillage
5.1 Dispositif d'essai de combustibilité, tel que spécifié dans l'Annexe A.

5.2 Élément chauffant électrique, fixé au fond de la coupelle de sorte que le transfert thermique soit

efficient. La commande de l'élément chauffant doit pouvoir maintenir la température de la coupelle, telle

que mesurée à l'aide du dispositif de mesure de la température, et dans une zone exempte de courants

d'air, dans une plage de températures de ± 0,5 °C pour des températures d'essai ≤ 100 °C.

Le dispositif d'essai de combustibilité, l'élément chauffant et la commande de l'élément chauffant

peuvent constituer un appareil intégré.

5.3 Calibre, permettant de vérifier que la hauteur entre l'axe du bec de gaz et le bord supérieur de la

coupelle est de 2,2 mm ± 0,1 mm. Une bande de métal étalonnée convient.

5.4 Dispositif de mesure de la température, utilisable en position horizontale, et d'une plage et de

dimensions appropriées, d'une résolution de 0,5 °C ou mieux. Une résolution de 0,1 °C est recommandée

afin de simplifier la vérification et l'étalonnage.
Il doit avoir une exactitude de ± 0,5 °C.

Une fois placé dans le bloc, le dispositif de mesure de la température doit être entouré d'une pâte

thermoconductrice, de sorte qu'un transfert thermique adéquat soit assuré entre le bloc et le dispositif

de mesure.

5.5 Chronomètre ou autre dispositif de mesure du temps, pouvant mesurer 15 s ± 1 s, 30 s ± 1 s et

60 s ± 2 s. Le dispositif de mesure du temps peut être doté d'un moyen d'émettre un signal sonore.

2 © ISO 2021 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 9038:2021(F)
5.6 Seringue ou pipette, d'une capacité de 2,00 ml ± 0,05 ml.

5.7 Source d'allumage et alimentation en gaz, pouvant être alimentée par du gaz naturel, du gaz de

houille, du butane ou tout autre gaz jugé approprié et avec un bec de gaz doté d'un régulateur approprié,

ou de tout autre moyen permettant de contrôler le débit de gaz et, par conséquent, de régler la longueur

de flamme à 4,0 mm ± 0,5 mm.

5.8 Écran de protection contre les courants d'air, pour limiter autant que possible les courants

d'air, monté à l'arrière et sur les deux côtés de l'instrument. Un écran de 350 mm de hauteur, 480 mm de

largeur et 240 mm d'épaisseur est approprié. L'écran ne doit pas être placé trop près de l'appareillage

afin d'éviter les turbulences d'air sur la prise d'essai.

5.9 Baromètre, permettant de mesurer la pression absolue à 0,5 kPa près avec une résolution de

0,1 kPa. Ne pas utiliser de baromètre anéroïde préréglé, qui donne une lecture au niveau de la mer, du

type de ceux qui équipent les stations météorologiques et les aéroports.
6 Préparation de l'appareillage et vérification

6.1 Du fait des risques d'explosion, l'essai ne doit pas être réalisé dans une petite enceinte confinée.

6.2 Nettoyer et sécher complètement la coupelle et l'assemblage avant l'emploi, en prenant soin de ne

pas endommager la surface de la coupelle.

6.3 Placer le dispositif d'essai de combustibilité sur une surface plane et stable, à l'abri de toute

lumière vive (pour faciliter l'observation d'éclairs ou de flammes). S'assurer que la face supérieure du

bloc de métal est horizontale.

6.4 Vérifier, à l'aide du calibre (5.3), que le bec de gaz se trouve 2,2 mm ± 0,1 mm au-dessus du sommet

du bloc (voir Figure A.2).

6.5 Il est essentiel que l'appareillage soit placé dans une zone exempte de courants d'air.

NOTE U
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 9038
ISO/TC 28
Determination of sustained
Secretariat: NEN
combustibility of liquids
Voting begins on:
2021­01­22
Essai de combustion entretenue de liquides
Voting terminates on:
2021­03­19
Member bodies are requested to consult relevant national interests in ISO/TC
35 before casting their ballot to the e­Balloting application.
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 9038:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 9038:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 9038:2021(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principle ........................................................................................................................................................................................................................ 2

5 Apparatus ..................................................................................................................................................................................................................... 2

6 Preparation of apparatus and verification ................................................................................................................................ 3

7 Sampling ........................................................................................................................................................................................................................ 3

7.1 Paints, varnishes and related products .............................................................................................................................. 3

7.2 Petroleum and related products .............................................................................................................................................. 3

7.2.1 Sampling procedure ...................................................................................................................................................... 3

7.2.2 Sample handling ............................................................................................................................................................... 3

8 Procedure..................................................................................................................................................................................................................... 4

9 Assessment of r esults ...................................................................................................................................................................................... 5

10 Calculation of the adjusted test temperature ......................................................................................................................... 5

11 Precision ....................................................................................................................................................................................................................... 6

12 Test report ................................................................................................................................................................................................................... 6

Annex A (normative) Combustibility tester .................................................................................................................................................. 7

Annex B (normative) Apparatus verification ...........................................................................................................................................10

Bibliography .............................................................................................................................................................................................................................12

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 9038:2021(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 28, Petroleum and related products, fuels

and lubricants from natural or synthetic sources, in collaboration with the European Committee for

Standardization (CEN) Technical Committee CEN/TC 139, Paints and varnishes, in accordance with the

Agreement on technical cooperation between ISO and CEN (Vienna Agreement).

This third edition cancels and replaces the second edition (ISO 9038:2013), which has been technically

revised.
The main changes compared to the previous edition are as follows.
[1][2]

— The test method has been aligned with the requirements of UN Test L.2 . In particular:

— the requirement for triplicate tests instead of duplicate tests has been specified;

— the standard test temperature has been changed to 60,5 °C;
— the criteria for sustained combustion have been revised.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 9038:2021(E)
Introduction

A product with a flash point within a given range can continue to burn after initial ignition, while a

similar product, although it has a similar flash point, does not continue to burn. This document describes

a method for discriminating between those products that sustain combustion and those that do not.

The method determines whether a flammable product, when maintained at a selected test temperature,

gives off sufficient flammable vapour to cause ignition when an ignition source is applied and then

continues to generate sufficient vapour to burn when the ignition source is moved to the “off” position.

This test method does not determine the flash point of the product under test but, by means of a test

procedure, merely determines if it sustains combustion at a selected test temperature; this criterion can

be required to comply with laws or regulations relating to the storage, transport and use of flammable

products. Before performing this test, for safety and test optimization reasons, it is usual to determine

either the actual flash point of the material or know the temperature range in which the flash point is

located.

The apparatus specified in this document enables a result to be determined by a rapid procedure using

a small test portion (2 ml).
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 9038:2021(E)
Determination of sustained combustibility of liquids

WARNING — The use of this document can involve hazardous materials, operations and

equipment. This document does not purport to address all of the safety problems associated

with its use. It is the responsibility of users of this document to take appropriate measures

to ensure the safety and health of personnel prior to the application of this document, and to

determine the applicability of any other restrictions for this purpose.
1 Scope

This document specifies a procedure, at temperatures up to 100 °C, to determine whether a liquid

product, that would be classified as “flammable” by virtue of its flash point, sustains combustion at the

temperature(s) specified e.g. in regulations.

NOTE Many national and international regulations classify liquids as presenting a flammable hazard based

on their flash point, as determined by a recognized method. Some of these regulations allow a derogation if the

substance cannot “sustain combustion” at some specified temperature(s).

The procedure is applicable to paints (including water­borne paints), varnishes, paint binders, solvents,

petroleum or related products and adhesives, that have a flash point. It is not applicable to painted

surfaces in respect of assessing their potential fire hazards.

This test method is applicable, in addition to test methods for flash point, for assessing the fire hazard

of a product.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 1513, Paints and varnishes — Examination and preparation of test samples
ISO 3170, Petroleum liquids — Manual sampling
ISO 3171, Petroleum liquids — Automatic pipeline sampling

ISO 15528, Paints, varnishes and raw materials for paints and varnishes — Sampling

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
sustained combustibility

behaviour of a material, under specified test conditions, whereby its vapour can be ignited by an

ignition source and, after ignition, sufficient flammable vapour is produced for burning to continue for

at least 15 s after the source of ignition has been removed
© ISO 2021 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/FDIS 9038:2021(E)
3.2
flash point

lowest temperature of the test portion, adjusted to account for variations in atmospheric pressure from

101,3 kPa, at which application of an ignition source causes the vapour of the test portion to ignite and

the flame to propagate across the surface of the liquid under the specified conditions of test

4 Principle

A test portion of specified volume is introduced into a test cup, which is maintained at the test

temperature. After a specified time, an ignition source is applied.
[2]

In connection with the United Nations recommendations on the Transport of Dangerous Goods as

[1]

well as with the Globally Harmonized System of Classification and Labelling of Chemicals , and also

with derived national/EC regulations, temperatures of 60,5 °C and 75,0 °C are specified for this test.

The property of the product to sustain combustion is assessed based on the ignition of its vapours or

components, when exposed to an ignition source, and whether it continues to burn after the ignition

source has been moved to the “off” position. The “off” and “test” positions of the ignitor are shown in

Figure A.1.
5 Apparatus
5.1 Combustibility tester, as specified in Annex A.

5.2 Electrical heater, attached to the bottom of the test cup in a manner that provides efficient transfer

of heat. The heater control shall be capable of maintaining the test cup temperature, as measured on the

temperature measuring device, and in a draught-free area, within ± 0,5 °C for test temperatures ≤ 100 °C.

The combustibility tester, heater and heater control unit may consist of an integrated apparatus.

5.3 Gauge, for checking that the height of the centre of the gas jet above the top of the test cup is

2,2 mm ± 0,1 mm. A calibrated metal strip is suitable.

5.4 Temperature measuring device, suitable for horizontal operation, and of suitable range and

dimensions, with a resolution 0,5 °C or better. A resolution of 0,1 °C is recommended as it simplifies

verification and calibration.
It shall have an accuracy ± 0,5 °C.

When in position, in the block, the temperature measuring device shall be surrounded with heat

transfer paste to ensure good heat transfer between the block and the measuring device.

5.5 Stopwatch or other suitable timing device, capable of measuring 15 s ± 1 s, 30 s ± 1 s and

60 s ± 2 s. The timing device may be fitted with a means of producing an audible signal.

5.6 Syringe or pipette, capable of delivering 2,00 ml to an accuracy of ± 0,05 ml.

5.7 Ignition source and gas supply, fuelled by natural gas, coal gas, butane or any other gas found

to be suitable and with gas jet fitted with a suitable regulator, or other means of regulating the gas flow,

such that the width of the flame can be adjusted to 4,0 mm ± 0,5 mm.

5.8 Draught shield, to minimize draughts, fitted at the back and two sides of the instrument. A shield

350 mm high, 480 mm wide and 240 mm deep is suitable. The shield shall not be placed too close to the

apparatus to avoid air turbulences over the test portion.
2 © ISO 2021 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/FDIS 9038:2021(E
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 9038
ISO/TC 28
Essai de combustion entretenue de
Secrétariat: NEN
liquides
Début de vote:
2021-01-22
Determination of sustained combustibility of liquids
Vote clos le:
2021-03-19
Il est demandé aux comités membres de consulter les intérêts nationaux
respectifs concernant l’ISO/TC 35 avant de donner leur position sur la
plateforme de e-Balloting.
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 9038:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 9038:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 9038:2021(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Principe .......................................................................................................................................................................................................................... 2

5 Appareillage .............................................................................................................................................................................................................. 2

6 Préparation de l'appareillage et vérification ......................................................................................................................... 3

7 Échantillonnage ..................................................................................................................................................................................................... 3

7.1 Peintures, vernis et produits assimilés .............................................................................................................................. 3

7.2 Produits pétroliers et assimilés ................................................................................................................................................ 4

7.2.1 Procédure d'échantillonnage ................................................................................................................................ 4

7.2.2 Manipulation de l'échantillon ............................................................................................................................... 4

8 Mode opératoire.................................................................................................................................................................................................... 4

9 Interprétation des résultats ..................................................................................................................................................................... 6

10 Calcul de la température d'essai corrigée .................................................................................................................................. 6

11 Fidélité ............................................................................................................................................................................................................................ 7

12 Rapport d'essai ...................................................................................................................................................................................................... 7

Annexe A (normative) Dispositif d'essai de combustibilité ......................................................................................................... 8

Annexe B (normative) Vérification de l'appareillage .......................................................................................................................11

Bibliographie ...........................................................................................................................................................................................................................13

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 9038:2021(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction définies dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les éventuelles appellations commerciales utilisées dans le présent document sont données pour

information à l'intention des utilisateurs et ne constituent pas une approbation ou une recommandation.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 28, Produits pétroliers et produits

connexes, combustibles et lubrifiants d'origine synthétique ou biologique, en collaboration avec le Comité

technique CEN/TC 139, Peintures et vernis, du Comité européen de normalisation (CEN), conformément

à l'Accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).

Cette troisième édition annule et remplace la deuxième édition (ISO 9038:2013), qui a fait l'objet d'une

révision technique.

Les principales modifications par rapport à l'édition précédente sont les suivantes.

[1][2]

— La méthode d'essai a été mise en conformité avec les exigences de l'essai L.2 des Nations unies .

En particulier:
— l'exigence d'essais en triple plutôt qu'en double a été spécifiée;
— la température d'essai standard a été modifiée à 60,5 °C;
— les critères pour une combustion entretenue ont été révisés.

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l'adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/FDIS 9038:2021(F)
Introduction

Un produit ayant un point d'éclair dans une plage donnée peut continuer de brûler après l'allumage

initial, alors qu'un produit similaire, de point d'éclair similaire, ne continue pas à brûler. Le présent

document décrit une méthode visant à distinguer les produits qui entretiennent la combustion de ceux

qui ne l'entretiennent pas.

Cette méthode permet de déterminer si un produit inflammable, maintenu à une température d'essai

choisie, dégage de la vapeur inflammable en quantité suffisante pour entraîner l'allumage lorsqu'une

source d'allumage est appliquée, puis continue de produire suffisamment de vapeur pour brûler lorsque

la source d'allumage est mise en position d'arrêt.

Cette méthode d'essai ne permet pas de déterminer le point d'éclair du produit soumis à essai, mais

permet simplement de déterminer, au moyen d'un mode opératoire d'essai, si le produit entretient

la combustion à une température d'essai choisie; ce critère peut être exigé pour la conformité à la

législation ou la réglementation sur le stockage, le transport et l'utilisation de produits inflammables.

Avant de réaliser l'essai, pour des raisons de sécurité et d'optimisation, il est habituel soit de déterminer

le point d'éclair réel du matériau, soit de connaître la plage de températures dans laquelle il se situe.

L'appareillage spécifié dans le présent document permet d'obtenir un résultat à l'aide d'un mode

opératoire rapide utilisant une petite prise d'essai (2 ml).
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 9038:2021(F)
Essai de combustion entretenue de liquides

AVERTISSEMENT — L'utilisation du présent document peut impliquer l'utilisation de produits

et la mise en œuvre de modes opératoires et d'appareillages à caractère dangereux. Le présent

document n'a pas pour but de traiter tous les problèmes de sécurité qui sont liés à son utilisation.

Il incombe aux utilisateurs du présent document de prendre, avant l'application du présent

document, des mesures appropriées afin de garantir la sécurité et la santé du personnel, et de

déterminer l'applicabilité de toute autre restriction à cette fin.
1 Domaine d'application

Le présent document spécifie un mode opératoire, applicable jusqu'à 100 °C, qui vise à déterminer si

un produit liquide, qui serait classé comme «inflammable» du fait de son point d'éclair, entretient une

combustion à la température ou aux températures spécifiées, par ex. dans les règlements.

NOTE De nombreux règlements nationaux et internationaux classent les liquides présentant un risque

d'inflammabilité sur la base de leur point d'éclair, déterminé par une méthode reconnue. Certains de ces

règlements autorisent une dérogation si la substance en question ne peut pas «entretenir la combustion» à une

ou plusieurs températures spécifiées.

Cette méthode est applicable aux peintures (y compris peintures en phase aqueuse), vernis, liants,

solvants, produits pétroliers ou apparentés et adhésifs, qui ont un point d'éclair. Elle n'est pas applicable

aux surfaces peintes, eu égard à l'évaluation du danger d'incendie qu'elles présentent.

Cette méthode d'essai est applicable, en complément de celles qui portent sur le point d'éclair, à

l'évaluation du danger d'incendie d'un produit.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les

références non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).

ISO 1513, Peintures et vernis — Examen et préparation des échantillons pour essai

ISO 3170, Produits pétroliers liquides — Échantillonnage manuel
ISO 3171, Produits pétroliers liquides — Échantillonnage automatique en oléoduc

ISO 15528, Peintures, vernis et matières premières pour peintures et vernis — Échantillonnage

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO/FDIS 9038:2021(F)
3.1
combustibilité entretenue

comportement, dans des conditions d'essai spécifiées, d'un matériau dont la vapeur est susceptible

de s'enflammer sous l'action d'une source d'allumage et qui, après allumage, produit de la vapeur

inflammable en quantité suffisante pour que le brûlage se poursuive pendant au moins 15 s après le

retrait de la source d'allumage
3.2
point d'éclair

température minimale de la prise d'essai, corrigée pour prendre en compte les variations de la pression

atmosphérique par rapport à 101,3 kPa, à laquelle l'application d'une source d'allumage, dans des

conditions d'essai spécifiées, provoque l'inflammation de la vapeur de la prise d'essai et la propagation

de la flamme à la surface du liquide
4 Principe

Une prise d'essai d'un volume spécifié est introduite dans une coupelle qui est maintenue à la

température d'essai. Après une durée spécifiée, une source d'allumage est appliquée.

En conformité avec les Recommandations de l'Organisation des Nations Unies relatives au transport

[2]

des marchandises dangereuses et avec le Système général harmonisé de classification et d'étiquetage

[1]

des produits chimiques (SGH) , ainsi qu'avec les règlements nationaux ou européens qui en découlent,

des températures de 60,5 °C et 75,0 °C sont spécifiées pour cet essai.

La capacité du produit à entretenir la combustion est évaluée sur la base de l'inflammation de ses

vapeurs ou de ses constituants lorsqu'il est exposé à une source d'allumage, et de la poursuite de la

combustion après le retrait de la source d'allumage. Les positions d'arrêt et d'essai de l'allumeur sont

indiquées sur la Figure A.1.
5 Appareillage
5.1 Dispositif d'essai de combustibilité, tel que spécifié dans l'Annexe A.

5.2 Élément chauffant électrique, fixé au fond de la coupelle de sorte que le transfert thermique soit

efficient. La commande de l'élément chauffant doit pouvoir maintenir la température de la coupelle, telle

que mesurée à l'aide du dispositif de mesure de la température, et dans une zone exempte de courants

d'air, dans une plage de températures de ± 0,5 °C pour des températures d'essai ≤ 100 °C.

Le dispositif d'essai de combustibilité, l'élément chauffant et la commande de l'élément chauffant

peuvent constituer un appareil intégré.

5.3 Calibre, permettant de vérifier que la hauteur entre l'axe du bec de gaz et le bord supérieur de la

coupelle est de 2,2 mm ± 0,1 mm. Une bande de métal étalonnée convient.

5.4 Dispositif de mesure de la température, utilisable en position horizontale, et d'une plage et de

dimensions appropriées, d'une résolution de 0,5 °C ou mieux. Une résolution de 0,1 °C est recommandée

afin de simplifier la vérification et l'étalonnage.
Il doit avoir une exactitude de ± 0,5 °C.

Une fois placé dans le bloc, le dispositif de mesure de la température doit être entouré d'une pâte

thermoconductrice, de sorte qu'un transfert thermique adéquat soit assuré entre le bloc et le dispositif

de mesure.

5.5 Chronomètre ou autre dispositif de mesure du temps, pouvant mesurer 15 s ± 1 s, 30 s ± 1 s et

60 s ± 2 s. Le dispositif de mesure du temps peut être doté d'un moyen d'émettre un signal sonore.

2 © ISO 2021 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/FDIS 9038:2021(F)
5.6 Seringue ou pipette, d'une capacité de 2,00 ml ± 0,05 ml.

5.7 Source d'allumage et alimentation en gaz, pouvant être alimentée par du gaz naturel, du gaz de

houille, du butane ou tout autre gaz jugé approprié et avec un bec de gaz doté d'un régulateur approprié,

ou de tout autre moyen permettant de contrôler le débit de gaz et, par conséquent, de régler la longueur

de flamme à 4,0 mm ± 0,5 mm.

5.8 Écran de protection contre les courants d'air, pour limiter autant que possible les courants

d'air, monté à l'arrière et sur les deux côtés de l'instrument. Un écran de 350 mm de hauteur, 480 mm de

largeur et 240 mm d'épaisseur est approprié. L'écran ne doit pas être placé trop près de l'appareillage

afin d'éviter les turbulences d'air sur la prise d'essai.

5.9 Baromètre, permettant de mesurer la pression absolue à 0,5 kPa près avec une résolution de

0,1 kPa. Ne pas utiliser de baromètre anéroïde préréglé, qui donne une lecture au niveau de la mer, du

type de ceux qui équipent les stations météorologiques et les aéroports.
6 Préparation de l'appareillage et vérification

6.1 Du fait des risques d'explosion, l'essai ne doit pas être réalisé dans une petite enceinte confinée.

6.2 Nettoyer et sécher complètement la coupelle et l'assemblage avant l'emploi, en prenant soin de ne

pas endommager la surface de la coupelle.
6.3 Placer le dispositif d'essai de
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
