Earth-moving and building construction machinery -- Electromagnetic compatibility (EMC) of machines with internal electrical power supply

ISO 13766-1:2018 provides test methods and acceptance criteria for the evaluation of the electromagnetic compatibility (EMC) of earth-moving machinery, as defined in ISO 6165:2012, and of the following building construction machinery as defined in ISO/TR 12603:2010: - drilling and foundation equipment; - equipment used for the preparation, conveyance and compaction of concrete, mortar and processing reinforcement; - road construction and maintenance machinery and equipment. ISO 13766-1:2018 deals with general EMC requirements under typical electromagnetic environmental conditions. (ISO 13766‑2:2018 deals with EMC requirements specifically related to functional safety). Electrical/electronic subassemblies (ESA) and separate ESA intended to be fitted to the machinery are also dealt with. The following electromagnetic disturbance phenomena are evaluated: - broadband and narrowband electromagnetic interference; - electromagnetic field immunity; - electrostatic discharge; - conducted transients. The machinery can have DC or AC or a combination of both as the internal electrical power supply system. ISO 13766-1:2018 is not applicable to machines that are designed to be supplied by an external mains network or to phenomena caused by military applications. NOTE 1 Grid-connected machines are covered by IEC 61000. NOTE 2 Hybrid machines are covered in UN ECE R10-Rev. 5.

Engins de terrassement et machines pour la construction des bâtiments -- Compatibilité électromagnétique (CEM) des machines équipées de réseaux électriques de distribution interne

L'ISO 13766-1:2018 spécifie des méthodes d'essai et des critčres d'acceptation pour l'évaluation de la compatibilité électromagnétique (CEM) des engins de terrassement, tels que définis dans l'ISO 6165:2012, et des machines pour la construction des bâtiments suivantes, telles que classées dans l'ISO/TR 12603:2010: - machines de forage et de fondation; - équipement utilisé pour la préparation, le transport et le serrage du béton, du mortier et des armatures; - machines et équipement de construction et d'entretien des routes. L'ISO 13766-1:2018 traite des exigences CEM générales dans des conditions environnementales électromagnétiques typiques. (L'ISO 13766‑2:2018 traite des exigences CEM spécifiquement liées ŕ la sécurité fonctionnelle). Les sous-ensembles électriques/électroniques (S.E.E.) et S.E.E. séparés destinés ŕ ętre installés sur les machines sont également traités. Les phénomčnes de perturbations électromagnétiques suivants sont évalués: - interférence électromagnétique ŕ large bande et ŕ bande étroite; - immunité au champ électromagnétique; - décharge électrostatique; - transitoires conduits. Les machines peuvent ętre équipées de systčmes d'alimentation électrique internes CC ou CA ou une combinaison des deux. L'ISO 13766-1:2018 n'est pas applicable aux machines conçues pour ętre alimentées par un réseau externe ni aux phénomčnes provoqués par des applications militaires. NOTE 1 Les machines connectées au réseau sont couvertes par l'IEC 61000. NOTE 2 Les machines hybrides sont couvertes par le rčglement R10-Rév. 5 de la CEE-ONU.

General Information

Status
Published
Publication Date
08-Apr-2018
Current Stage
6060 - International Standard published
Start Date
13-May-2017
Completion Date
09-Apr-2018
Ref Project

RELATIONS

Buy Standard

Standard
ISO 13766-1:2018 - Earth-moving and building construction machinery -- Electromagnetic compatibility (EMC) of machines with internal electrical power supply
English language
40 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 13766-1:2018 - Engins de terrassement et machines pour la construction des bâtiments -- Compatibilité électromagnétique (CEM) des machines équipées de réseaux électriques de distribution interne
French language
42 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 13766-1
First edition
2018-04
Earth-moving and building
construction machinery —
Electromagnetic compatibility (EMC)
of machines with internal electrical
power supply —
Part 1:
General EMC requirements
under typical electromagnetic
environmental conditions
Engins de terrassement et machines pour la construction des
bâtiments — Compatibilité électromagnétique (CEM) des machines
équipées de réseaux électriques de distribution interne —
Partie 1: Exigences CEM générales dans des conditions
électromagnétiques environnementales typiques
Reference number
ISO 13766-1:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 13766-1:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 13766-1:2018(E)
Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Requirements .......................................................................................................................................................................................................... 6

4.1 General requirements ....................................................................................................................................................................... 6

4.1.1 Fulfilment of requirements ..................................................................................................................................... 6

4.1.2 Test specimen ..................................................................................................................................................................... 6

4.1.3 Additional requirements for immunity tests........................................................................................... 7

4.2 Specifications for broadband electromagnetic emission radiated from machinery ................... 7

4.2.1 Method of measurement ........................................................................................................................................... 7

4.2.2 Broadband reference limits .................................................................................................................................... 7

4.3 Specifications concerning narrowband electromagnetic emission radiated from

machinery.................................................................................................................................................................................................... 7

4.3.1 Method of measurement ........................................................................................................................................... 7

4.3.2 Narrowband reference limits ................................................................................................................................ 7

4.4 Specifications concerning the immunity of machinery to electromagnetic radiation .............. 8

4.4.1 Test method .......................................................................................................................................................................... 8

4.4.2 Machinery immunity reference limits ........................................................................................................... 8

4.5 Specifications concerning broadband electromagnetic emissions radiated from ESA ............ 9

4.5.1 Method of measurement ........................................................................................................................................... 9

4.5.2 ESA broadband reference limits ......................................................................................................................... 9

4.6 Specifications concerning narrowband electromagnetic emissions radiated from ESA ........ 9

4.6.1 Method of measurement ........................................................................................................................................... 9

4.6.2 ESA narrowband reference limits ..................................................................................................................... 9

4.7 Specifications concerning the immunity of ESA to electromagnetic radiation ............................... 9

4.7.1 Method of testing ............................................................................................................................................................. 9

4.7.2 ESA immunity reference limits .........................................................................................................................10

4.8 Electrostatic discharge (ESD) ..................................................................................................................................................10

4.8.1 Method of testing ..........................................................................................................................................................10

4.8.2 Reference limits .............................................................................................................................................................10

4.9 Conducted transients .....................................................................................................................................................................11

4.9.1 General...................................................................................................................................................................................11

4.9.2 Method of testing ..........................................................................................................................................................11

4.9.3 Conducted emission — Reference limits .................................................................................................11

4.9.4 Conducted immunity — Reference limits and functional status.........................................11

5 Exceptions ................................................................................................................................................................................................................13

6 Test report ................................................................................................................................................................................................................14

Annex A (normative) Reference limits ............................................................................................................................................................15

Annex B (normative) Method of measurement of radiated broadband electromagnetic

emissions from machinery — Complete machine only .............................................................................................21

Annex C (normative) Method of measurement of radiated narrowband electromagnetic

emissions from machinery — Complete machine only .............................................................................................26

Annex D (normative) Method of measurement of radiated broadband electromagnetic

emissions from electrical/electronic sub-assemblies (ESA) ...............................................................................30

Annex E (normative) Method of measurement of radiated narrowband electromagnetic

emissions from ESA ........................................................................................................................................................................................36

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 13766-1:2018(E)

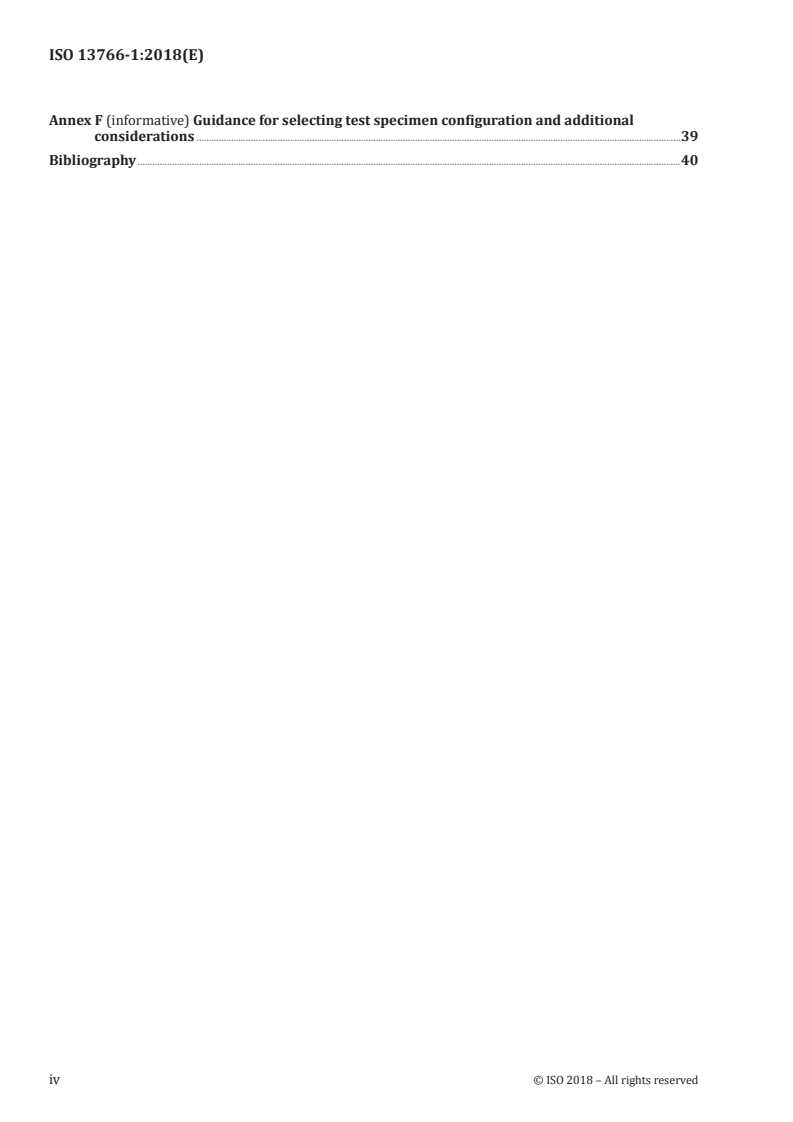

Annex F (informative) Guidance for selecting test specimen configuration and additional

considerations .....................................................................................................................................................................................................39

Bibliography .............................................................................................................................................................................................................................40

iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 13766-1:2018(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www .iso .org/iso/foreword .html.

The committee responsible for this document is ISO/TC 127, Earth-moving machinery, Subcommittee

SC 2, Safety, ergonomics and general requirements.

This first edition of ISO 13766-1:2018, together with ISO 13766-2:2018, cancels and replaces

ISO 13766:2006, of which it constitutes a technical revision and contains the following changes:

— the scope has been extended to specify building construction machinery as well as earth-moving

machinery;
— the provisions have been brought up to date with technological change;
— normative references have been updated to the latest editions;
A list of all parts in the ISO 13766 series can be found on the ISO website.
© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 13766-1:2018(E)
Introduction
This document is a type-C standard as stated in ISO 12100:2010.

This document is of relevance, in particular, for the following stakeholder groups representing the

market players with regard to machinery safety:
— machine manufacturers (small, medium and large enterprises);

— health and safety bodies (regulators, accident prevention organisations, market surveillance etc.)

Others can be affected by the level of machinery safety achieved with the means of the document by the

above-mentioned stakeholder groups:
— machine users/employers (small, medium and large enterprises);

— machine users/employees (e.g. trade unions, organizations for people with special needs);

— service providers, e.g. for maintenance (small, medium and large enterprises);
— consumers (in case of machinery intended for use by consumers).

The above-mentioned stakeholder groups have been given the possibility to participate at the drafting

process of this document.

The machinery concerned and the extent to which hazards, hazardous situations or hazardous events

are covered are indicated in the Scope of this document.

When requirements of this type-C standard are different from those which are stated in type-A or

type-B standards, the requirements of this type-C standard take precedence over the requirements of

the other standards for machines that have been designed and built according to the requirements of

this type-C standard.

With the increasing use of electronic devices in areas where earth-moving and machinery operates, there

is a need to ensure that the machinery is provided with adequate immunity to external electromagnetic

fields. As more machinery is fitted with electrical and electronic devices, it is necessary to ensure that

the emissions of electromagnetic fields from the machinery meet acceptable limits.

Electrical and high frequency disturbances emerge during the normal operation of many parts of

machine devices and systems. They are generated within a large frequency range with different

electrical characteristics and by conduction or radiation, which can be imparted to other electrical/

electronic devices and systems by conduction or radiation. Narrowband signals generated by sources

of interference inside or outside the machinery can also be coupled into electrical/electronic systems

whereby they can influence the normal function of electrical/electronic devices.

Electrostatic discharges are relevant to the machinery because control elements can be positioned

outside the operator station where potential differences could emerge at contact points. Conducted

transients in power supply wiring must be considered because the machinery can contain open systems,

in which several devices or components can be combined to complement machine functionality.

While there are many existing standards for a variety of products and systems, the test method

presented by ISO 13766:2018 provides for the specific test conditions of the machinery within its scope

as well as the electrical/electronic sub-assemblies (ESA) or ESA separate from the machinery. The test

method recognizes that due to their size and usage, the arrangement of the machines in the test facility

needs to be representative of their typical operating characteristics. This document provides test

methods and criteria which are acceptable for the machine types it covers, considering their unique

characteristics and operating parameters.

Because the machinery has a number of systems that consist of components that can be used on a

variety of machine types, the approach of defining ESA or separate ESAs for these components is

applied for the immunity and emissions test methods. This allows these components to be evaluated by

vi © ISO 2018 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 13766-1:2018(E)

the test method in existing laboratory facilities consisting of specially equipped shielded rooms. When

electrical/electronic sub-assembly tests are conducted, it is necessary to consider any additional effects

imparted by wiring systems used to connect the sub-assemblies into the machinery. The tests can also

be conducted on the machinery.
© ISO 2018 – All rights reserved vii
---------------------- Page: 7 ----------------------
INTERNATIONAL STANDARD ISO 13766-1:2018(E)
Earth-moving and building construction machinery —
Electromagnetic compatibility (EMC) of machines with
internal electrical power supply —
Part 1:
General EMC requirements under typical electromagnetic
environmental conditions
1 Scope

This document provides test methods and acceptance criteria for the evaluation of the electromagnetic

compatibility (EMC) of earth-moving machinery, as defined in ISO 6165:2012, and of the following

building construction machinery as defined in ISO/TR 12603:2010:
— drilling and foundation equipment;

— equipment used for the preparation, conveyance and compaction of concrete, mortar and processing

reinforcement;
— road construction and maintenance machinery and equipment.

It deals with general EMC requirements under typical electromagnetic environmental conditions.

(ISO 13766-2:2018 deals with EMC requirements specifically related to functional safety).

Electrical/electronic subassemblies (ESA) and separate ESA intended to be fitted to the machinery are

also dealt with. The following electromagnetic disturbance phenomena are evaluated:

— broadband and narrowband electromagnetic interference;
— electromagnetic field immunity;
— electrostatic discharge;
— conducted transients.

The machinery can have DC or AC or a combination of both as the internal electrical power supply system.

This document is not applicable to machines that are designed to be supplied by an external mains

network or to phenomena caused by military applications.
NOTE 1 Grid-connected machines are covered by IEC 61000.
NOTE 2 Hybrid machines are covered in UN ECE R10-Rev. 5.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 6165:2012, Earth-moving machinery — Basic types — Identification and terms and definitions

ISO 7637-1:2015, Road vehicles — Electrical disturbances from conduction and coupling — Part 1:

Definitions and general considerations
© ISO 2018 – All rights reserved 1
---------------------- Page: 8 ----------------------
ISO 13766-1:2018(E)

ISO 7637-2:2011, Road vehicles — Electrical disturbances from conduction and coupling — Part 2:

Electrical transient conduction along supply lines only

ISO 10605:2008, Road vehicles — Test methods for electrical disturbances from electrostatic discharge

ISO 11451-1:2015, Road vehicles — Vehicle test methods for electrical disturbances from narrowband

radiated electromagnetic energy — Part 1: General principles and terminology

ISO 11451-2:2015, Road vehicles — Vehicle test methods for electrical disturbances from narrowband

radiated electromagnetic energy — Part 2: Off-vehicle radiation sources

ISO 11451-4:2013, Road vehicles — Vehicle test methods for electrical disturbances from narrowband

radiated electromagnetic energy — Part 4: Bulk current injection (BCI)

ISO 11452-1:2015, Road vehicles — Component test methods for electrical disturbances from narrowband

radiated electromagnetic energy — Part 1: General principles and terminology

ISO 11452-2:2004, Road vehicles — Component test methods for electrical disturbances from narrowband

radiated electromagnetic energy — Part 2: Absorber-lined shielded enclosure

ISO 11452-3:2016, Road vehicles — Component test methods for electrical disturbances from narrowband

radiated electromagnetic energy — Part 3: Transverse electromagnetic (TEM) cell

ISO 11452-4:2011, Road vehicles — Component test methods for electrical disturbances from narrowband

radiated electromagnetic energy — Part 4: Harness excitation methods

ISO 11452-5:2002, Road vehicles — Component test methods for electrical disturbances from narrowband

radiated electromagnetic energy — Part 5: Stripline

ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction

ISO/TR 12603:2010, Building construction machinery and equipment — Classification

ISO 16750-1:2006, Road vehicles — Environmental conditions and testing for electrical and electronic

equipment — Part 1: General

ISO 16750-2:2012, Road vehicles — Environmental conditions and testing for electrical and electronic

equipment — Part 2: Electrical loads

ISO 21848:2005, Road vehicles — Electrical and electronic equipment for a supply voltage of 42 V -

Electrical loads

CISPR 12:2007+AMD1: 2009, Vehicles, boats and internal combustion engines — Radio disturbance

characteristics — Limits and methods of measurement for the protection of off-board receivers

CISPR 16-1-1:2014, Specification for radio disturbance and immunity measuring apparatus and methods —

Part 1-1: Radio disturbance and immunity measuring apparatus — Measuring apparatus

CISPR 16-1-4:2012, Specification for radio disturbance and immunity measuring apparatus and methods

—Part 1-4: Radio disturbance and immunity measuring apparatus — Antennas and test sites for radiated

disturbance measurements

CISPR 25:2008, Vehicles, boats and internal combustion engines — Radio disturbance characteristics —

Limits and methods of measurement for the protection of on-board receivers
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 6165:2012, ISO/TR 12603:2010

and the following apply.
2 © ISO 2018 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 13766-1:2018(E)

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at http: //www .iso .org/obp;
— IEC Electropedia: available at http: //www .electropedia .org/.
3.1
internal electrical power supply

electrical power supply which is absolutely independent of outside sources (mains supply) and for

which the connection to the mains is not intended during operation
3.2
electromagnetic compatibility
EMC

ability of the machinery or components or separate ESA to function satisfactorily in its electromagnetic

environment (3.5), without introducing intolerable electromagnetic disturbances to anything in that

environment

[SOURCE: IEC 60050-161:1990, IEV ref. 161-01-07, modified — The machinery, components and ESA

have been specified.]
3.3
electromagnetic disturbance

any electromagnetic phenomenon which can degrade the performance of machinery or components or

separate ESA

Note 1 to entry: An electromagnetic disturbance can be electromagnetic noise, an unwanted signal or a change in

the propagation medium itself (see IEC 60050-161:1990).
3.4
electromagnetic immunity
immunity

ability of the machinery or components or separate ESA to perform in the presence of specific

electromagnetic disturbances (3.3) without degradation of performance
Note 1 to entry: See IEC 60050-161:1990.
3.5
electromagnetic environment
totality of electromagnetic phenomena existing at a given location

[SOURCE: IEC 60050-161:1990, IEV ref. 161-01-01, modified — The Note has been excluded.]

3.6
reference limit
limit value with which the production has to conform
3.7
reference antenna

shortened balanced dipole which is a half-wave resonant dipole

at 80 MHz
[SOURCE: CISPR 16-1-4:2012]
3.8
reference antenna

balanced half wave resonant dipole tuned to the measurement

frequency
[SOURCE: CISPR 16-1-4:2012]
© ISO 2018 – All rights reserved 3
---------------------- Page: 10 ----------------------
ISO 13766-1:2018(E)
3.9
broadband emission

emission which has a bandwidth greater than that of a particular measuring apparatus or receiver

Note 1 to entry: See IEC 60050-161:1990.
3.10
narrowband emission

emission which has a bandwidth less than that of a particular measuring apparatus or receiver

Note 1 to entry: See IEC 60050-161:1990.
3.11
out-of-band emissions

emission on a frequency or frequencies immediately outside the necessary bandwidth of radio frequency

equipment which results from the modulation process, but excluding spurious emissions[SOURCE:

[6]
Article 1, No 1144 of the ITU Radio Regulations .]
3.12
necessary bandwidth

for a given class of emission of radio-frequency-equipment, width of the frequency band which is just

sufficient to ensure the transmission of information at the rate and with the quality required under

[6]
specified conditions[SOURCE: Article 1, No 1152 of the ITU Radio Regulations .]
3.13
spurious emission

emissions on a frequency or frequencies which are outside the necessary RF-bandwidth and the level of

which can be reduced without affecting the corresponding transmission of information

Note 1 to entry: In every modulation process of radio-frequency-equipment additional undesired signals

exist and are summarized under “spurious emissions”. They include harmonic emissions, parasitic emissions,

intermodulation products and frequency conversion products, but exclude out-of-band emissions (3.11)

[6]

[SOURCE: Article 1, No 1145 of the ITU Radio Regulations, modified — Subsidiary information has

been transferred to the Note.]
3.14
electrical/electronic system

electrical and electronic components or set of components intended to be part of the machinery,

together with any electrical connections
3.15
electrical/electronic sub-assembly
ESA

electrical and electronic components or set of components intended to be part of the machinery,

together with any associated electrical connections and wiring, which perform one or more specialised

functions
3.16
electrostatic discharge
ESD

transfer of electrostatic charge between bodies of different electrostatic potential in proximity or

through direct contact

[SOURCE: IEC 60050-161:1990, IEV ref. 161-01-22, modified — The Note has been excluded.]

3.17
conducted transients

transient voltage or current distributed in the power supply wiring of the machinery or component or

separate ESA (3.15) via a conductor between the source of the transient and the drain

4 © ISO 2018 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 13766-1:2018(E)
3.18
machine type
machinery which does not differ in such essential respects as
— the structural shape,

— the general arrangement of the electrical and electronic components and the general wiring

arrangement, or

— the primary material of which the design of the machinery consists (for example, steel, aluminium

or fibreglass covering parts)
3.19
ESA type
ESA (3.15) which does not differ in such essential respects as
— the function performed by the ESA,
— the arrangement of the electrical and electronic components, if applicable, or
— the primary material of the casing
3.20
operator control

control exercised by the operator by means of, for example, steering, braking, or propulsion control

Note 1 to entry: This also concerns movements of parts of the machine and modifications of the state of function,

which can generate uncommanded, random or unresponsive machine operation (e.g. hazardous machine

behaviour).
3.21
immunity-related functions

functions related to operator control (3.20), and to the direct control or operation of the machine by

affecting visibility, or which, when disturbed, cause confusion to the operator or others nearby or to

machine statutory data, and functions related to machine data bus functionality

Note 1 to entry: Immunity-related functions affecting visibility include driving lights, windscreen wipers and

demisting systems.

Note 2 to entry: Immunity-related functions which, when disturbed, cause confusion to the operator or others

neaby include the following:

— optical disturbances from incorrect operation of, for example, direction indicators, stop lamps, end outline

marker lamps, rear position lamp, light bars for emergency system, wrong information from warning indicators,

lamps or displays related to the functions of operator control (3.20);

— acoustical disturbances from incorrect operation of, for example, anti-theft alarms, horns;

— “reverse/movement alarm” devices.

Note 3 to entry: Machine data bus immunity-related functions are those that can block data transmission on

machine data bus-systems used to transmit data, and which are required to ensure the correct functioning of

other immunity-related functions.

Note 4 to entry: Immunity-related functions which, when disturbed, affect machine statutory data include hour

meters and odometers.
3.22
non-immunity related functions
functions other than immunity related functions (3.21)
EXAMPLE Entertainment devices, air conditioning, fuel gauge.
© ISO 2018 – All rights reserved 5
---------------------- Page: 12 ----------------------
ISO 13766-1:2018(E)
4 Requirements
4.1 General requirements
4.1.1 Fulfilm
...

NORME ISO
INTERNATIONALE 13766-1
Première édition
2018-04
Engins de terrassement et machines
pour la construction des bâtiments —
Compatibilité électromagnétique
(CEM) des machines équipées de
réseaux électriques de distribution
interne —
Partie 1:
Exigences CEM générales dans des
conditions électromagnétiques
environnementales typiques
Earth-moving and building construction machinery —
Electromagnetic compatibility (EMC) of machines with internal
electrical power supply —
Part 1: General EMC requirements under typical electromagnetic
environmental conditions
Numéro de référence
ISO 13766-1:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 13766-1:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 13766-1:2018(F)
Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 3

4 Exigences ...................................................................................................................................................................................................................... 6

4.1 Exigences générales ............................................................................................................................................................................ 6

4.1.1 Conformité aux exigences ........................................................................................................................................ 6

4.1.2 Échantillon d'essai .......................................................................................................................................................... 7

4.1.3 Exigences supplémentaires pour les essais d'immunité ............................................................... 7

4.2 Spécifications concernant les émissions électromagnétiques à large bande

rayonnées par les machines......................................................................................................................................................... 7

4.2.1 Méthode de mesure ....................................................................................................................................................... 7

4.2.2 Limites de référence à large bande .................................................................................................................. 7

4.3 Spécifications concernant les émissions électromagnétiques à bande étroite

rayonnées par les machines......................................................................................................................................................... 8

4.3.1 Méthode de mesure ....................................................................................................................................................... 8

4.3.2 Limites de référence à bande étroite .............................................................................................................. 8

4.4 Spécifications concernant l'immunité des machines au rayonnement électromagnétique . 8

4.4.1 Méthode d'essai ................................................................................................................................................................ 8

4.4.2 Limites de référence pour l'immunité des machines ....................................................................... 9

4.5 Spécifications concernant les émissions électromagnétiques à large bande

rayonnées par les S.E.E. ................................................................................................................................................................... 9

4.5.1 Méthode de mesure ....................................................................................................................................................... 9

4.5.2 Limites de référence à large bande des S.E.E. ......................................................................................10

4.6 Spécifications concernant les émissions électromagnétiques à bande étroite

rayonnées par les S.E.E. ................................................................................................................................................................10

4.6.1 Méthode de mesure ....................................................................................................................................................10

4.6.2 Limites de référence à bande étroite des S.E.E. ..................................................................................10

4.7 Spécifications concernant l'immunité des S.E.E. au rayonnement électromagnétique .........10

4.7.1 Méthode d'essai .............................................................................................................................................................10

4.7.2 Limites de référence pour l'immunité des S.E.E. ...............................................................................11

4.8 Décharge électrostatique (DES) ............................................................................................................................................11

4.8.1 Méthode d'essai .............................................................................................................................................................11

4.8.2 Limites de référence ..................................................................................................................................................11

4.9 Transitoires conduits ......................................................................................................................................................................12

4.9.1 Généralités .........................................................................................................................................................................12

4.9.2 Méthode d'essai .............................................................................................................................................................12

4.9.3 Émission par conduction – Limites de référence ..............................................................................12

4.9.4 Immunité par conduction – Limites de référence et critères d'aptitude à

la fonction ...........................................................................................................................................................................12

5 Exceptions ................................................................................................................................................................................................................14

6 Rapport d'essai ...................................................................................................................................................................................................15

Annexe A (normative) Limites de référence ..............................................................................................................................................16

Annexe B (normative) Méthode de mesure des émissions électromagnétiques à large

bande rayonnées par des machines — Machine complète uniquement .................................................22

Annexe C (normative) Méthode de mesure des émissions électromagnétiques à bande

étroite rayonnées par des machines — Machine complète uniquement ................................................28

Annexe D (normative) Méthode de mesure des émissions électromagnétiques à large

bande rayonnées par des sous-ensembles électriques/électroniques (S.E.E.) ................................32

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 13766-1:2018(F)
Annexe E (normative) Méthode de mesure des émissions électromagnétiques à bande

étroite rayonnées par des sous-ensembles électriques/électroniques (S.E.E.) ..............................38

Annexe F (informative) Lignes directrices pour la sélection de la configuration

de l'échantillon d'essai et considérations supplémentaires ...............................................................................41

Bibliographie ...........................................................................................................................................................................................................................42

iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 13766-1:2018(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité à l'intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.

Le présent document a été élaboré par le comité technique ISO/TC 127, Engins de terrassement, sous-

comité SC 2, Sécurité, ergonomie et exigences de sécurité.

Cette première édition de l'ISO 13766-1:2018, avec l'ISO 13766-2:2018, annule et remplace

l'ISO 13766:2006, dont elle constitue une révision technique et contient les modifications suivantes:

— le domaine d'application a été étendu pour spécifier les machines pour la construction des bâtiments

ainsi que les engins de terrassement;

— les dispositions ont été mises à jour en fonction de l'évolution technologique;

— les références normatives ont été mises à jour en fonction des éditions les plus récentes.

Une liste de toutes les parties de la série de normes ISO 13766 peut être consultée sur le site de l'ISO.

© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 13766-1:2018(F)
Introduction

Le présent document est une norme de type C telle que définie dans l'ISO 12100:2010.

Le présent document concerne, en particulier, les groupes de parties prenantes suivants représentant

les acteurs du marché en ce qui concerne la sécurité des machines:
— fabricants de machines (petites, moyennes et grandes entreprises);

— organismes de santé et de sécurité (autorités réglementaires, organismes de prévention des risques

professionnels, surveillance du marché, etc.).

D’autres partenaires peuvent être concernés par le niveau de sécurité des machines atteint à l’aide du

document par les groupes de parties prenantes mentionnées ci-dessus:

— utilisateurs de machines/employeurs (petites, moyennes et grandes entreprises);

— utilisateurs de machines/salariés (par exemple syndicats de salariés, organisations représentant

des personnes ayant des besoins particuliers);

— prestataires de services, par exemple sociétés de maintenance (petites, moyennes et grandes

entreprises);

— consommateurs (dans le cas de machines destinées à être utilisées par des consommateurs).

Les groupes de parties prenantes mentionnés ci-dessus ont eu la possibilité de participer à l'élaboration

du présent document.

Les machines concernées et l'étendue des phénomènes dangereux, situations dangereuses ou

événements dangereux couverts sont indiquées dans le Domaine d'application du présent document.

Lorsque des exigences de la présente norme de type C sont différentes de celles énoncées dans les

normes de type A ou les normes de type B, les exigences de la présente norme de type C ont priorité

sur celles des autres normes pour les machines ayant été conçues et fabriquées conformément aux

exigences de la présente norme de type C.

L'utilisation de dispositifs électroniques étant de plus en plus répandue dans les environnements

où opèrent les engins de terrassement, il est donc nécessaire de s'assurer que ces engins disposent

d'une immunité adéquate aux champs électromagnétiques externes. Les machines étant de plus

en plus souvent munies de dispositifs électriques et électroniques, il faut s'assurer que les champs

électromagnétiques qu'elles émettent s'inscrivent dans des limites acceptables.

Des perturbations électriques et à haute fréquence surviennent au cours du fonctionnement normal

de nombreuses parties des dispositifs et systèmes installés sur les machines. Elles sont générées dans

une large bande de fréquences avec des caractéristiques électriques différentes et peuvent se propager

par conduction ou rayonnement dans d'autres dispositifs et systèmes électriques et électroniques des

machines. Les signaux à bande étroite générés par des sources d'interférence à l'intérieur ou à l'extérieur

de la machine peuvent également être couplés dans des systèmes électriques et électroniques où ils

peuvent affecter le fonctionnement normal des dispositifs électriques et électroniques.

Les décharges électrostatiques sont applicables aux machines dans la mesure où des organes de

commande peuvent être placés à l’extérieur du poste de conduite là où des différences de potentiel

pourraient apparaître aux points de contact. Les transitoires conduits dans le câblage d'alimentation

doivent être pris en compte car les machines peuvent contenir des systèmes ouverts dans lesquels

plusieurs dispositifs et/ou composants peuvent être associés les uns aux autres pour compléter la

fonctionnalité de la machine.

S'il existe de nombreuses normes applicables aux divers produits et systèmes, la méthode d'essai

définie dans l'ISO 13766:2018 tient compte des conditions d'essai spécifiques aux machines relevant

de son domaine d'application ainsi qu'aux sous-ensembles électriques/électroniques (S.E.E.) ou aux

S.E.E. séparés de ces machines. La méthode d'essai admet que, compte tenu de leur taille et de leur

vi © ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 13766-1:2018(F)

utilisation, la mise en place des machines dans l'installation d'essai doit être représentative de leurs

caractéristiques de fonctionnement types. Le présent document fournit des méthodes d'essai et des

critères acceptables pour les types de machines qu'il couvre, en tenant compte de leurs caractéristiques

et paramètres de fonctionnement particuliers.

Étant donné que les machines disposent d'un certain nombre de systèmes constitués de composants

susceptibles d’être utilisés sur différents types de machines, l'approche qui consiste à définir des S.E.E.

ou des S.E.E. séparés pour ces composants est appliquée aux méthodes d'essai d'immunité et d'émission.

Cela permet d'évaluer ces composants par la méthode d'essai dans des installations de laboratoire

existantes constituées de chambres anéchoïques spécialement équipées. Lorsque des essais des

sous-ensembles électriques/électroniques sont effectués, il est nécessaire de tenir compte des effets

supplémentaires dus aux systèmes de câblage utilisés pour relier les sous-ensembles dans la machine. Il

est également possible d'effectuer les essais sur la machine.
© ISO 2018 – Tous droits réservés vii
---------------------- Page: 7 ----------------------
NORME INTERNATIONALE ISO 13766-1:2018(F)
Engins de terrassement et machines pour la construction
des bâtiments — Compatibilité électromagnétique
(CEM) des machines équipées de réseaux électriques de
distribution interne —
Partie 1:
Exigences CEM générales dans des conditions
électromagnétiques environnementales typiques
1 Domaine d'application

Le présent document spécifie des méthodes d'essai et des critères d'acceptation pour l'évaluation

de la compatibilité électromagnétique (CEM) des engins de terrassement, tels que définis dans

l'ISO 6165:2012, et des machines pour la construction des bâtiments suivantes, telles que classées dans

l’ISO/TR 12603:2010:
— machines de forage et de fondation;

— équipement utilisé pour la préparation, le transport et le serrage du béton, du mortier et des

armatures;
— machines et équipement de construction et d'entretien des routes.

Le présent document traite des exigences CEM générales dans des conditions environnementales

électromagnétiques typiques. (L'ISO 13766-2:2018 traite des exigences CEM spécifiquement liées à la

sécurité fonctionnelle).

Les sous-ensembles électriques/électroniques (S.E.E.) et S.E.E. séparés destinés à être installés sur les

machines sont également traités. Les phénomènes de perturbations électromagnétiques suivants sont

évalués:
— interférence électromagnétique à large bande et à bande étroite;
— immunité au champ électromagnétique;
— décharge électrostatique;
— transitoires conduits.

Les machines peuvent être équipées de systèmes d'alimentation électrique internes CC ou CA ou une

combinaison des deux.

Le présent document n'est pas applicable aux machines conçues pour être alimentées par un réseau

externe ni aux phénomènes provoqués par des applications militaires.
NOTE 1 Les machines connectées au réseau sont couvertes par l'IEC 61000.

NOTE 2 Les machines hybrides sont couvertes par le règlement R10-Rév. 5 de la CEE-ONU.

2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les

© ISO 2018 – Tous droits réservés 1
---------------------- Page: 8 ----------------------
ISO 13766-1:2018(F)

références non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).

ISO 6165:2012, Engins de terrassement — Principaux types — Identification et termes et définitions

ISO 7637-1:2015, Véhicules routiers — Perturbations électriques par conduction et par couplage —

Partie 1: Définitions et généralités

ISO 7637-2:2011, Véhicules routiers — Perturbations électriques par conduction et par couplage —

Partie 2: Perturbations électriques transitoires par conduction uniquement le long des lignes d'alimentation

ISO 10605:2008, Véhicules routiers — Méthodes d'essai des perturbations électriques provenant de

décharges électrostatiques

ISO 11451-1:2015, Véhicules routiers — Méthodes d'essai d'un véhicule soumis à des perturbations

électriques par rayonnement d'énergie électromagnétique en bande étroite — Partie 1: Principes généraux

et terminologie

ISO 11451-2:2015, Véhicules routiers — Méthodes d'essai d'un véhicule soumis à des perturbations

électriques par rayonnement d'énergie électromagnétique en bande étroite — Partie 2: Sources de

rayonnement hors du véhicule

ISO 11451-4:2013, Véhicules routiers — Méthodes d'essai d'un véhicule soumis à des perturbations

électriques par rayonnement d'énergie électromagnétique en bande étroite — Partie 4: Méthode d'injection

de courant (BCI)

ISO 11452-1:2015, Véhicules routiers — Méthodes d'essai d'un équipement soumis à des perturbations

électriques par rayonnement d'énergie électromagnétique en bande étroite — Partie 1: Principes généraux

et terminologie

ISO 11452-2:2004, Véhicules routiers — Méthodes d'essai d'un équipement soumis à des perturbations

électriques par rayonnement d'énergie électromagnétique en bande étroite — Partie 2: Chambre anéchoïque

ISO 11452-3:2016, Véhicules routiers — Méthodes d'essai d'un équipement soumis à des perturbations

électriques par rayonnement d'énergie électromagnétique en bande étroite — Partie 3: Cellule

électromagnétique transverse (TEM)

ISO 11452-4:2011, Véhicules routiers — Méthodes d'essai d'un équipement soumis à des perturbations

électriques par rayonnement d'énergie électromagnétique en bande étroite — Partie 4: Méthodes

d'excitation des faisceaux

ISO 11452-5:2002, Véhicules routiers — Méthodes d'essai d'un équipement soumis à des perturbations

électriques par rayonnement d'énergie électromagnétique en bande étroite — Partie 5: Ligne TEM à plaques

ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et

réduction du risque

ISO /TR 12603:2010, Machines et matériels pour la construction des bâtiments — Classification

ISO 16750-1:2006, Véhicules routiers — Spécifications d'environnement et essais de l'équipement électrique

et électronique — Partie 1: Généralités

ISO 16750-2:2012, Véhicules routiers — Spécifications d'environnement et essais de l'équipement électrique

et électronique — Partie 2: Contraintes électriques

ISO 21848:2005, Véhicules routiers — Équipement électrique et électronique pour une tension

d'alimentation de 42 V —Contraintes électriques

C IS PR 12:2007+A M D1: 200 9, Véhicules, bateaux et moteurs à combustion interne — Caractéristiques de

perturbation radioélectrique — Limites et méthodes de mesure pour la protection des récepteurs extérieurs

2 © ISO 2018 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 13766-1:2018(F)

CISPR 16-1-1:2014, Spécifications des méthodes et des appareils de mesure des perturbations

radioélectriques et de l'immunité aux perturbations radioélectriques — Partie −1-1: Appareils de mesure des

perturbations radioélectriques et de l'immunité aux perturbations radioélectriques — Appareils de mesure

CISPR 16-1-4:2012, Spécifications des méthodes et des appareils de mesure des perturbations

radioélectriques et de l'immunité aux perturbations radioélectriques — Partie −1-4: Appareils de mesure

des perturbations radioélectriques et de l'immunité aux perturbations radioélectriques — Antennes et

emplacements d'essai pour les mesures des perturbations rayonnées

CISPR 25:2008, Véhicules, bateaux et moteurs à combustion interne — Caractéristiques des perturbations

radioélectriques — Limites et méthodes de mesure pour la protection des récepteurs embarqués

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 6165:2012 et

l’ISO/TR 12603:2010 ainsi que les suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse http:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
3.1
alimentation électrique interne

alimentation électrique qui est absolument indépendante des sources externes (réseau d'alimentation)

et pour laquelle la connexion au réseau n'est pas prévue pendant le fonctionnement

3.2
compatibilité électromagnétique
CEM

aptitude d'une machine, de composants ou de S.E.E. séparés à fonctionner dans leur environnement

électromagnétique (3.5) de façon satisfaisante sans produire de perturbations électromagnétiques

intolérables pour tout ce qui se trouve dans cet environnement

[SOURCE: IEC 60050-161:1990, VEI réf. 161-01-07, modifiée — La machine, les composants et les S.E.E.

ont été spécifiés.]
3.3
perturbation électromagnétique

tout phénomène électromagnétique susceptible de dégrader les performances d'une machine, de

composants ou de S.E.E. séparés

Note 1 à l'article: Une perturbation électromagnétique peut être un bruit électromagnétique, un signal non désiré

ou une modification du milieu de propagation lui-même (voir IEC 60050-161:1990).
3.4
immunité électromagnétique
immunité

aptitude d'une machine, de composants ou de S.E.E. séparés à fonctionner, sans dégradation des

performances, en présence de perturbations électromagnétiques (3.3) spécifiques
Note 1 à l'article: Voir l'IEC 60050-161:1990.
3.5
environnement électromagnétique
ensemble des phénomènes électromagnétiques existant à un endroit donné

[SOURCE: IEC 60050-161:1990, VEI réf. 161-01-01, modifiée — La Note a été supprimée.]

© ISO 2018 – Tous droits réservés 3
---------------------- Page: 10 ----------------------
ISO 13766-1:2018(F)
3.6
limite de référence
valeur limite à laquelle la production doit se conformer
3.7
antenne de référence

dipôle résonant demi-onde équilibré et réduit à 80 MHz

[SOURCE: CISPR 16-1-4:2012]
3.8
antenne de référence

dipôle résonnant demi-onde équilibré réglé sur la

fréquence de mesure
[SOURCE: CISPR 16-1-4:2012]
3.9
émission à large bande

émission dont la largeur de bande est supérieure à celle d'un récepteur ou d'un appareil de mesure donné

Note 1 à l'article: Voir l'IEC 60050-161:1990.
3.10
émission à bande étroite

émission dont la largeur de bande est inférieure à celle d'un récepteur ou d'un appareil de mesure donné

Note 1 à l'article: Voir l'IEC 60050-161:1990.
3.11
émissions hors bande

émission sur une ou des fréquences situées en dehors de la largeur de bande nécessaire d'un équipement

radioélectrique, mais en son voisinage immédiat, due au processus de modulation, à l'exclusion des

rayonnements non essentiels[SOURCE: Article 1, n° 1144 du Règlement des Radiocommunications de

[6]
l'UIT .]
3.12
largeur de bande nécessaire

pour une classe d'émission donnée d'un équipement radioélectrique, largeur minimale de la bande de

fréquences permettant d'assurer la transmission de l'information à la vitesse et avec la qualité voulues

dans des conditions données[SOURCE: Article 1, n° 1152 du Règlement des Radiocommunications de

[6]
l'UIT .]
3.13
émissions parasites

émissions sur une ou plusieurs fréquences hors de la largeur de bande RF et dont le niveau peut être

réduit sans affecter la transmission d'informations correspondante

Note 1 à l'article: Dans chaque processus de modulation d'équipements radiofréquences, des signaux

supplémentaires non désirés sont émis et sont résumés par l'expression «émissions parasites». Ils comprennent

les émissions harmoniques, les émissions non essentielles, les produits d'intermodulation et les produits de

conversion de fréquence, mais ne concernent pas les émissions hors bande (3.11).
[6]

[SOURCE: Article 1, n° 1145 du Règlement des Radiocommunications de l'UIT, modifié — Les

informations complémentaires ont été transférées dans la Note.]
3.14
système électrique/électronique

composants électriques et électroniques ou ensemble de composants destinés à faire partie intégrante

d'une machine, avec tous les branchements électriques
4 © ISO 2018 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 13766-1:2018(F)
3.15
sous-ensemble électrique/électronique
S.E.E.

composants électriques et électroniques ou ensemble de composants destinés à faire partie intégrante

d'une ma
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
