EN 12201-3:2011+A1:2012
(Main)Plastics piping systems for water supply, and for drainage and sewerage under pressure - Polyethylene (PE) - Part 3: Fittings
Plastics piping systems for water supply, and for drainage and sewerage under pressure - Polyethylene (PE) - Part 3: Fittings
This !European Standard" specifies the characteristics of fittings made from polyethylene (PE 100 and PE 80) intended for the conveyance of water for human consumption, raw water prior to treatment, drainage and sewerage under pressure, vacuum sewer systems, and water for other purposes.
NOTE 1 For PE components intended for the conveyance of water for human consumption and raw water prior to treatment, attention is drawn to 5.6 of this part of EN 12201. Components manufactured for water for other purposes, drainage and sewerage may not be suitable for water supply for human consumption.
It also specifies the test parameters for the test methods referred to in this standard.
In conjunction with Parts 1, 2 ,4 and 5 of EN 12201, it is applicable to PE fittings, their joints and to joints with components of PE and other materials intended to be used under the following conditions:
a) allowable operating pressure, PFA, up to 25 bar;
b) an operating temperature of 20 °C as a reference temperature;
c) buried in the ground;
d) sea outfalls;
e) laid in water;
f) above ground, including pipes suspended below bridges.
NOTE 2 For applications operating at constant temperature greater than 20 °C and up to 40 °C, see Annex A of EN 12201-1:2011.
EN 12201 (all parts) covers a range of allowable operating pressures and gives requirements concerning colours and additives.
NOTE 3 It is the responsibility of the purchaser or specifier to make the appropriate selections from these aspects, taking into account their particular requirements and any relevant national guidance or regulations and installation practices or codes.
These fittings can be of the following types:
a) fusion fittings;
1) electrofusion fittings;
2) spigot end fittings (for butt fusion using heated tools and electrofusion socket fusion);
3) socket fusion fittings (see Annex A);
b) mechanical fittings;
1) compression fittings;
2) flanged fittings;
c) fabricated fittings (see Annex B).
Kunststoff-Rohrleitungssysteme für die Wasserversorgung und für Entwässerungs- und Abwasserdruckleitungen - Polyethylen (PE) - Teil 3: Formstücke
Diese !Europäische Norm" legt die Anforderungen an Formstücke aus Polyethylen (PE 100 und PE 80) fest, die für den Transport von Trinkwasser, des zur Aufbereitung vorgesehenen Rohwassers, für Ent-wässerungs- und Abwasserdruckleitungen, Unterdruckentwässerungssysteme sowie für den Transport von Brauchwasser vorgesehen sind.
ANMERKUNG 1 In Zusammenhang mit Rohrleitungsteilen aus PE für den Transport von Trinkwasser einschließlich des aufzubereitenden Rohwassers wird auf 5.6 des vorliegen¬den Teils von EN 12201 verwiesen. Rohrleitungsteile für den Transport von Brauchwasser sowie für Entwässerungs- und Abwasserleitungen sind möglicherweise nicht für die Versorgung mit Trinkwasser geeignet.
Er legt auch die Prüfparameter für die Prüfverfahren fest, auf die in dieser Norm verwiesen wird.
Zusammen mit den Teilen 1, 2, 4 und 5 von EN 12201 gilt er für Formstücke aus PE, deren Verbin¬dungen untereinander, mit anderen Rohrleitungsteilen aus PE sowie mit Rohrleitungsteilen aus anderen Werkstoffen, die zur Verwendung unter den folgenden Bedingungen vorgesehen sind:
a) maximal zulässiger Betriebsdruck PFA bis 25 bar );
b) eine Betriebstemperatur von 20 °C als Bezugstemperatur;
c) erdverlegt;
d) Entwässerung ins Meer (Siele);
e) in Gewässern verlegt;
f) oberirdisch verlegt, einschließlich Düker und Brückenleitungen.
ANMERKUNG 2 Für Anwendungsgebiete, in denen konstante Betriebstemperaturen von über 20 °C bis höchstens 40 °C auf¬treten, siehe EN 12201-1:2011, Anhang A.
EN 12201 (alle Teile) enthält Festlegungen über maximal zulässige Betriebsdrücke und legt Anforderungen an die Ein¬färbung von Rohrleitungsteilen sowie die Verwendung von Zusatzstoffen fest.
ANMERKUNG 3 Der Anwender bzw. Auftraggeber ist unter Berücksichtigung der eigenen Anforderungen sowie der geltenden nationalen Empfehlungen oder Festlegungen und Verlegepraktiken für die entsprechende Auswahl dieser Kriterien verantwortlich.
Diese Norm gilt für die folgenden Arten von Formstücken:
a) Formstücke für Schweißverbindungen:
1) Formstücke für Heizwendelschweißung;
2) Formstücke mit Schweißenden (für Heizelementstumpfschweißung unter Verwendung von Heiz-elementen und Heizwendel-Schweißmuffen);
3) Formstücke für Heizelementmuffenschweißung (siehe Anhang A).
b) Formstücke für mechanische Verbindungen:
1) Klemmverbinder;
2) Formstücke für Flanschverbindungen.
c) gefertigte Formstücke (siehe Anhang B).
Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : Raccords
La présente !Norme européenne" spécifie les caractéristiques des raccords fabriqués à partir de polyéthylène (PE 100 et PE 80) prévus pour le transport d'eau destinée à la consommation humaine, y compris l'eau brute avant traitement, les branchements et les collecteurs d'assainissement avec pression, les réseaux d'évacuation des eaux usées sous vide et l'eau destinée à d'autres usages.
NOTE 1 Pour les composants en polyéthylène (PE) prévus pour le transport d'eau destinée à la consommation humaine et d'eau brute avant traitement, l'attention est attirée au 5.6 de la présente partie de l'EN 12201. Les composants fabriqués pour l'eau destinée à d'autres usages et pour l'assainissement peuvent s'avérer inaptes pour l'alimentation en eau destinée à la consommation humaine.
Elle spécifie également les paramètres d'essai pour les méthodes d'essai auxquelles la norme fait référence.
Conjointement avec les Parties 1, 2, 4 et 5 de l'EN 12201, elle s'applique aux raccords en PE et leurs assemblages, ainsi qu’à leurs assemblages avec des composants fabriqués en PE et en d'autres matières, destinés à être utilisés dans les conditions suivantes :
a) avec une pression de service admissible, PFA, jusqu'à 25 bar 1) ;
b) à une température de service de 20 °C comme température de référence ;
c) enterrés dans le sol ;
d) comme émissaires de rejet en mer ;
e) posés dans l'eau ;
f) non-enterrés, y compris les canalisations suspendues sous des ponts.
NOTE 2 Pour les applications à température de service constante supérieure à 20 °C et jusqu'à 40 °C, voir l'Annexe A de l’EN 12201 1:2011.
La norme EN 12201 (toutes les parties) couvre une plage de pressions de service admissibles et définit des exigences concernant les couleurs et les additifs.
NOTE 3 Il incombe à l'acheteur ou au prescripteur la responsabilité de réaliser une sélection convenable de ces aspects en prenant en compte les exigences particulières ainsi que les directives ou règles nationales et les pratiques et codes de pose en usage dans son pays.
Ces raccords peuvent appartenir aux catégories suivantes :
a) raccords soudables ;
1) raccords électrosoudables ;
2) raccords à bouts mâles (pour le soudage bout-à-bout utilisant des instruments chauffés et soudage à emboîtures électrosoudables) ;
3) raccords à emboîtures soudables (voir Annexe A) ;
b) raccords mécaniques ;
1) raccords à compression ;
2) raccords à bride ;
c) raccords façonnés (voir Annexe B).
Cevni sistemi iz polimernih materialov za oskrbo z vodo in za odvodnjavanje in kanalizacijo pod tlakom - Polietilen (PE) - 3. del: Fitingi
Ta evropski standard določa značilnosti polietilenskih fitingov (PE 100 in PE 80), namenjenih za prenos pitne vode, neobdelane vode pred obdelavo, odvodnjavanje in kanalizacijo pod tlakom, vakuumske kanalizacijske sisteme in vode za druge namene. Določa tudi preskusne parametre za preskusne metode iz tega standarda. V povezavi z deli 1, 2 ,4 in 5 standarda EN 12201 se uporablja za fitinge iz polietilena, njihove spoje ter spoje s komponentami iz polietilena in drugih materialov, namenjene uporabi v naslednjih pogojih: a) dovoljen obratovalni tlak PFA do 25 bar 1), b) delovna temperatura 20 °C kot referenčna temperatura, c) položeni v zemljo, d) izpusti v morje; e) položeni v vodo, f) nad tlemi, vključno s cevmi, obešenimi pod mostovi. Standard EN 12201 (vsi deli) zajema razpon dovoljenih obratovalnih tlakov in določa zahteve glede barv in aditivov. Ti fitingi so lahko: a) spojni fitingi, 1) elektrofuzijski fitingi; 2) fitingi s spojnimi zatiči (za spajanje koncev z uporabo segretih orodij in spajanje s pomočjo elektrofuzijskega vtiča); 3) varilni fitingi z vtiči (glej dodatek A); b) mehanični fitingi; 1) kompresijski fitingi; 2) prirobnični fitingi; c) fabricirani fitingi (glej dodatek B).
General Information
Relations
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Cevni sistemi iz polimernih materialov za oskrbo z vodo in za odvodnjavanje in kanalizacijo pod tlakom - Polietilen (PE) - 3. del: FitingiKunststoff-Rohrleitungssysteme für die Wasserversorgung und für Entwässerungs- und Abwasserdruckleitungen - Polyethylen (PE) - Teil 3: FormstückeSystèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : RaccordsPlastics piping systems for water supply, and for drainage and sewerage under pressure - Polyethylene (PE) - Part 3: Fittings93.030Zunanji sistemi za odpadno vodoExternal sewage systems91.140.60Sistemi za oskrbo z vodoWater supply systems23.040.45Fitingi iz polimernih materialovPlastics fittingsICS:Ta slovenski standard je istoveten z:EN 12201-3:2011+A1:2012SIST EN 12201-3:2011+A1:2013en,fr,de01-februar-2013SIST EN 12201-3:2011+A1:2013SLOVENSKI

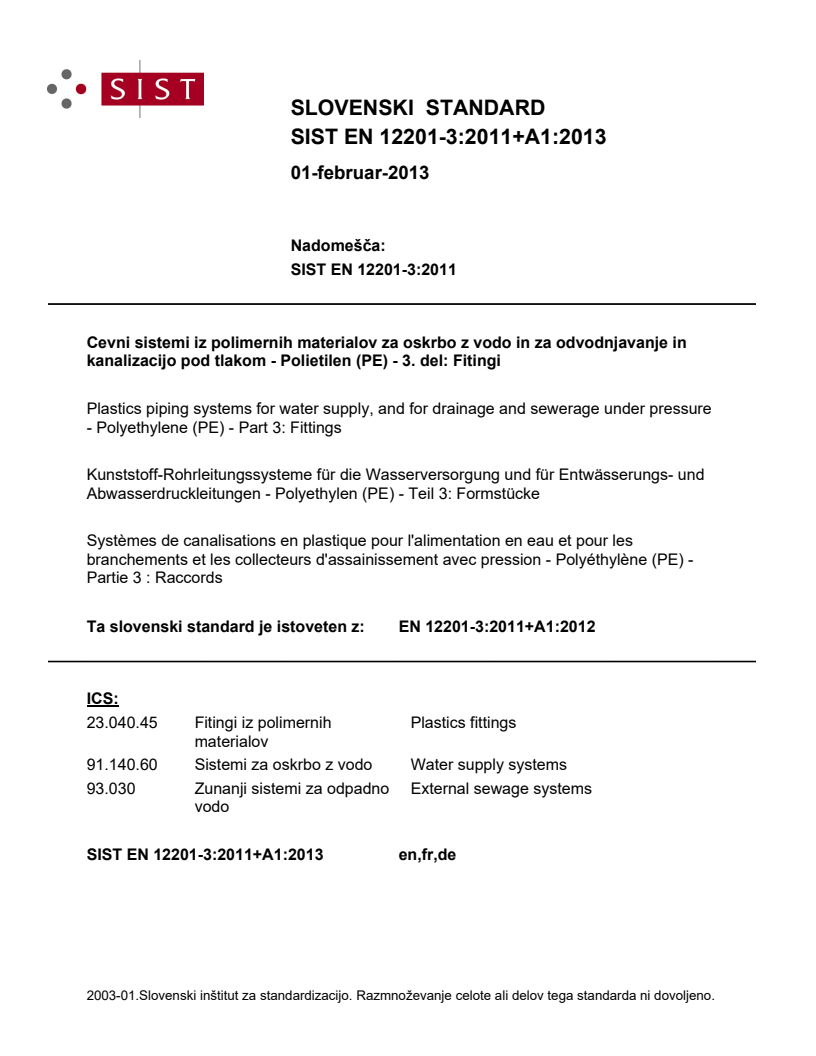

STANDARDSIST EN 12201-3:20111DGRPHãþD

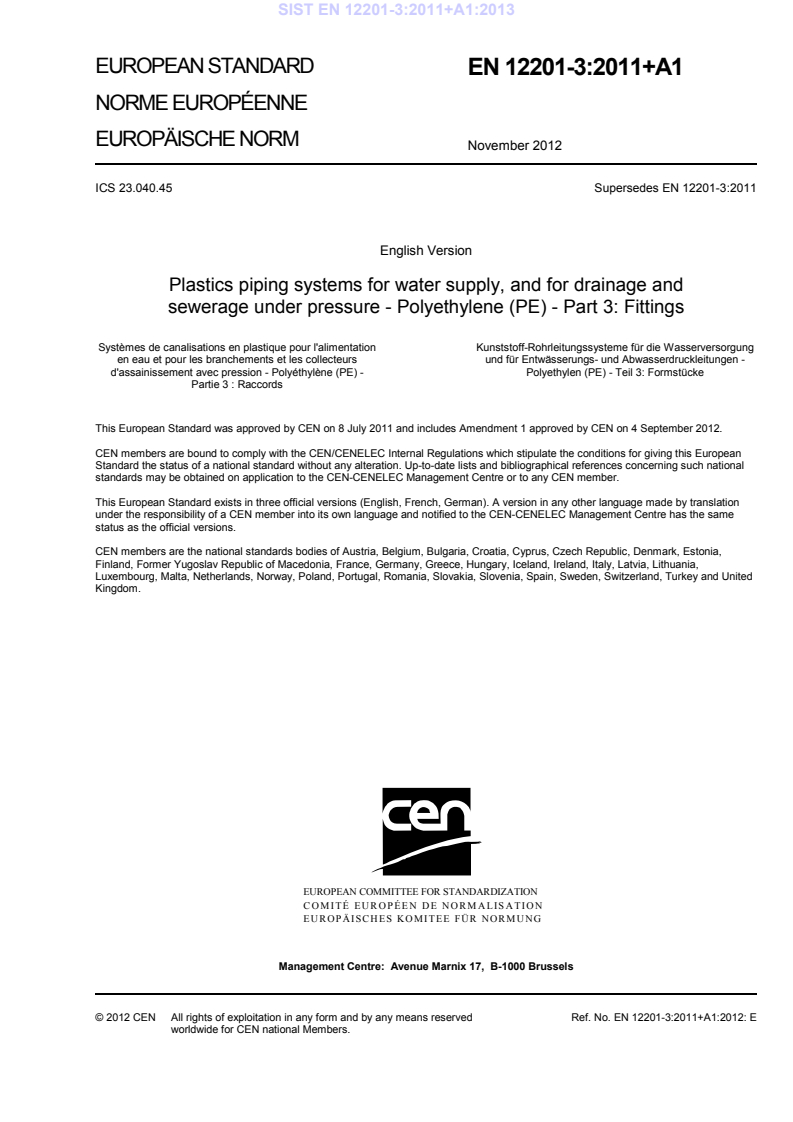

EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 12201-3:2011+A1
November 2012 ICS 23.040.45 Supersedes EN 12201-3:2011English Version
Plastics piping systems for water supply, and for drainage and sewerage under pressure - Polyethylene (PE) - Part 3: Fittings Systèmes de canalisations en plastique pour l'alimentation en eau et pour les branchements et les collecteurs d'assainissement avec pression - Polyéthylène (PE) - Partie 3 : Raccords
Kunststoff-Rohrleitungssysteme für die Wasserversorgung und für Entwässerungs- und Abwasserdruckleitungen - Polyethylen (PE) - Teil 3: Formstücke This European Standard was approved by CEN on 8 July 2011 and includes Amendment 1 approved by CEN on 4 September 2012.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre:
Avenue Marnix 17,
B-1000 Brussels © 2012 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. EN 12201-3:2011+A1:2012: ESIST EN 12201-3:2011+A1:2013
Socket fusion fittings . 25Annex B (normative)

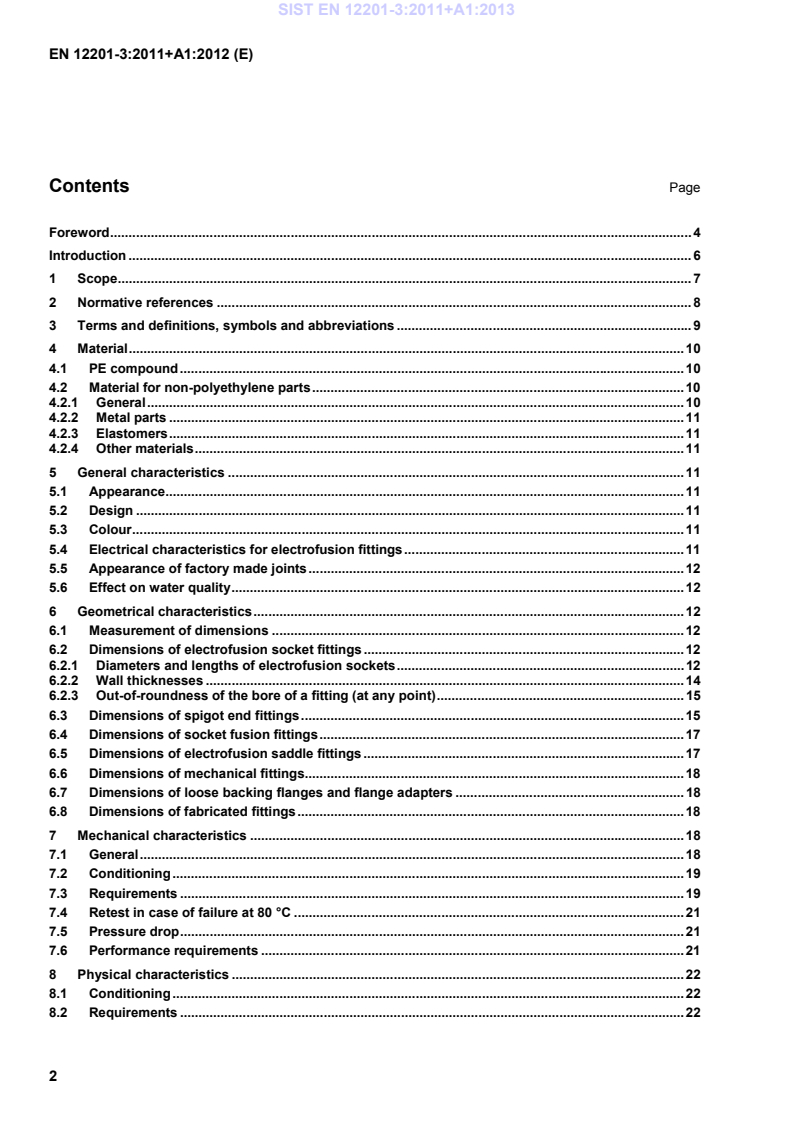

Fabricated fittings . 27B.1General . 27B.2Dimensions . 28B.3Segmented bends . 29B.4Swept bends . 31B.5Segmented tees . 32Annex C (informative)
Examples of typical terminal connection for electrofusion fittings . 34Annex D (normative)
Short-term pressure test method . 37D.1Principle . 37D.2Apparatus . 37D.3Test piece . 37D.4Procedure . 37D.5Test report . 38Annex E (normative)
Tensile test for fitting/pipe assemblies . 39E.1Principle . 39E.2Apparatus . 39E.3Test piece . 39E.4Procedure . 39E.5Test report . 39Bibliography . 41 SIST EN 12201-3:2011+A1:2013
...
