Powerline communication apparatus used in low-voltage installations – Radio disturbance characteristics – Limits and methods of measurement – Part 3: Apparatus operating above 30 MHz

This part of EN 50561 specifies limits and methods of measurement of radio disturbance characteristics for
in-home communication apparatus that use the low voltage power installation as the transmission medium.
This part of EN 50561 applies to equipment that uses frequencies including those above 30 MHz in order to
communicate.
Procedures are given for the measurement of signals generated by the equipment and limits are specified
within the frequency range 9 kHz to 400 GHz. No measurement is required at frequencies where no limits
are specified.
The radiated emission requirements in this standard are not intended to be applicable to the intentional
transmissions from a radio-transmitter as defined by the ITU, nor to any spurious emissions related to these
intentional transmissions.
NOTE The requirements defined in this standard effectively restrict the intended transmission frequencies to below
87,5 MHz.

Kommunikationsgeräte auf elektrischen Niederspannungsnetzen - Funkstöreigenschaften - Grenzwerte und Messverfahren - Teil 3: Geräte für Frequenzen über 30 MHz

Appareils de communication par courant porteur utilisés dans les installations basse tension - Caractéristiques de perturbations radioélectriques - Limites et méthodes de mesure - Partie 3 : Appareils fonctionnant au-dessus de 30 MHz

La présente partie de l’EN 50561 spécifie les limites et méthodes de mesure des caractéristiques de perturbations radioélectriques pour les appareils de communication domestiques utilisant l'installation électrique basse tension comme moyen de transmission. La présente partie de l'EN 50561 s'applique aux matériels qui utilisent des fréquences comprenant celles au-dessus de 30 MHz pour communiquer.
Des procédures sont fournies pour la mesure des signaux produits par les appareils et des limites sont spécifiées dans la plage de fréquences comprises entre 9 kHz et 400 GHz. Aucune mesure n'est exigée aux fréquences pour lesquelles aucune limite n'est spécifiée.
Les exigences relatives aux émissions rayonnées de la présente norme ne sont pas destinées à s'appliquer aux transmissions intentionnelles à partir d'un émetteur radio tel que défini par l’UIT, ni aux émissions parasites associées à ces transmissions intentionnelles.
NOTE Les exigences définies dans la présente Norme restreignent effectivement les fréquences de transmission prévues en deçà de 87,5 MHz.

Aparati za komunikacije po elektroenergetskih vodih pri nizkonapetostnih inštalacijah - Karakteristike radijskih motenj - Omejitve in merilne metode - 3. del: Aparati, ki delujejo nad 30 MHz

Ta del standarda EN 50561 določa omejitve in merilne metode karakteristik radijskih motenj za aparate za domačo uporabo, ki kot medij prenosa uporabljajo nizkonapetostne električne inštalacije.
Ta del standarda EN 50561 velja za opremo, ki za komunikacijo uporablja frekvence do in nad 30 MHz.
Postopki so določeni za meritve signalov, ki jih ustvari oprema, omejitve pa so določene znotraj frekvenčnega območja od 9 kHz do 400 GHz. Za frekvence, za katere ni določenih omejitev, meritev ni treba opraviti.
Zahteve za elektromagnetno sevanje, ki so zajete v tem standardu, niso namenjene uporabi za mednarodne
prenose iz radijskih oddajnikov, kot jih je opredelila Mednarodna komunikacijska zveza, ali za stranska oddajanja, ki so povezana s temi mednarodnimi prenosi.
OPOMBA: Zahteve, opredeljene v tem standardu, omejujejo prenose na frekvence pod 87,5 MHz.

General Information

Status
Published
Public Enquiry End Date
31-May-2014
Publication Date
14-Feb-2016
Current Stage
6100 - Translation of adopted SIST standards (Adopted Project)
Start Date
01-Mar-2021
Due Date
28-Feb-2022
Completion Date
28-Nov-2022

Buy Standard

Standard
EN 50561-3:2016 - BARVE
English language
17 pages
sale 10% off
Preview
sale 10% off
Preview
e-Library read for
1 day
Standard – translation
EN 50561-3:2016
Slovenian language
18 pages
sale 10% off
Preview
sale 10% off
Preview
e-Library read for
1 day

Standards Content (Sample)

2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Aparati za komunikacije po elektroenergetskih vodih pri nizkonapetostnih inštalacijah - Karakteristike radijskih motenj - Omejitve in merilne metode - 3. del: Aparati, ki delujejo nad 30 MHz97.030VSORãQRDomestic electrical appliances in general33.100.01Elektromagnetna združljivost na splošnoElectromagnetic compatibility in general33.040.60Telekomunikacije po elektroenergetskih vodihPowerline telecommunicationsICS:Ta slovenski standard je istoveten z:EN 50561-3:2016SIST EN 50561-3:2016en01-marec-2016SIST EN 50561-3:2016SLOVENSKI
STANDARD



SIST EN 50561-3:2016



EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 50561-3
January 2016 ICS 33.040.60
English Version
Power line communication apparatus used in low-voltage installations - Radio disturbance characteristics - Limits and methods of measurement - Part 3: Apparatus operating above 30 MHz
Appareils de communication par courant porteur utilisés dans les installations basse tension - Caractéristiques de perturbations radioélectriques - Limites et méthodes de mesure - Partie 3 : Appareils fonctionnant au-dessus de 30 MHz
Kommunikationsgeräte auf elektrischen Niederspannungsnetzen - Funkstöreigenschaften - Grenzwerte und Messverfahren - Teil 3: Geräte für Frequenzen über 30 MHz This European Standard was approved by CENELEC on 2015-11-23. CENELEC members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CENELEC member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CENELEC member into its own language and notified to the CEN-CENELEC Management Centre has the same status as the official versions. CENELEC members are the national electrotechnical committees of Austria, Belgium, Bulgaria, Croatia, Cyprus, the Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, the Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and the United Kingdom. European Committee for Electrotechnical Standardization
Comité Européen de Normalisation Electrotechnique Europäisches Komitee für Elektrotechnische Normung CEN-CENELEC Management Centre: Avenue Marnix 17,
B-1000 Brussels © 2016 CENELEC All rights of exploitation in any form and by any means reserved worldwide for CENELEC Members.
Ref. No. EN 50561-3:2016 E SIST EN 50561-3:2016



EN 50561-3:2016 (E)
2

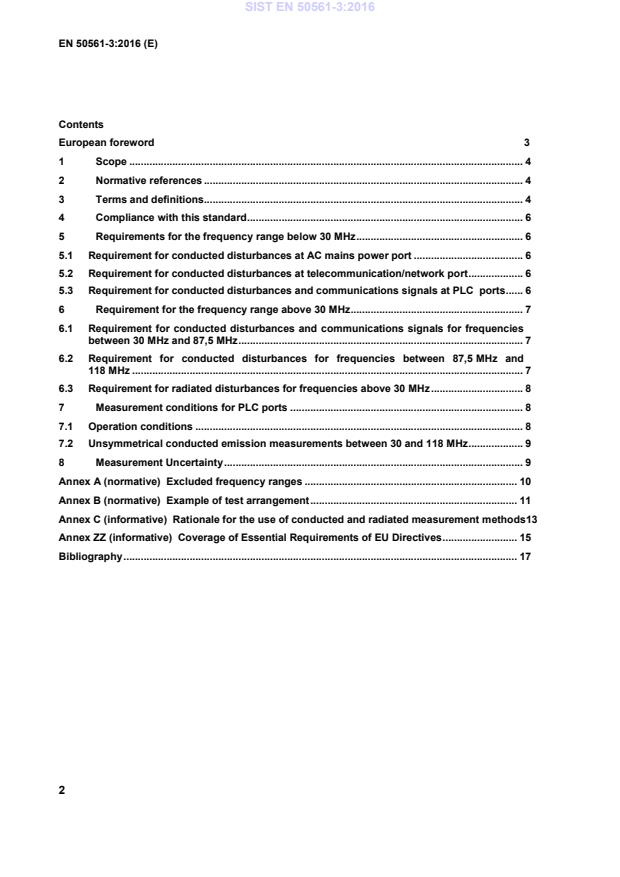

Contents European foreword 3 1 Scope . 4 2 Normative references . 4 3 Terms and definitions. 4 4 Compliance with this standard . 6 5 Requirements for the frequency range below 30 MHz . 6 5.1 Requirement for conducted disturbances at AC mains power port . 6 5.2 Requirement for conducted disturbances at telecommunication/network port . 6 5.3 Requirement for conducted disturbances and communications signals at PLC
ports . 6 6 Requirement for the frequency range above 30 MHz . 7 6.1 Requirement for conducted disturbances and communications signals for frequencies between 30 MHz and 87,5 MHz . 7 6.2 Requirement for conducted disturbances for frequencies between 87,5 MHz and 118 MHz . 7 6.3 Requirement for radiated disturbances for frequencies above 30 MHz . 8 7 Measurement conditions for PLC ports . 8 7.1 Operation conditions . 8 7.2 Unsymmetrical conducted emission measurements between 30 and 118 MHz . 9 8 Measurement Uncertainty . 9 Annex A (normative)
Excluded frequency ranges . 10 Annex B (normative)
Example of test arrangement . 11 Annex C (informative)
Rationale for the use of conducted and radiated measurement methods13 Annex ZZ (informative)
Coverage of Essential Requirements of EU Directives . 15 Bibliography . 17
SIST EN 50561-3:2016



EN 50561-3:2016 (E)
3
European foreword This document (EN 50561-3:2016) has been prepared by CLC/TC 210, “Electromagnetic compatibility (EMC)”. The following dates are fixed: • latest date by which this document has to be implemented at national level by publication of an identical national standard or by endorsement (dop) 2016-11-23 • latest date by which the national standards conflicting with this document have to be withdrawn (dow) 2018-11-23 Attention is drawn to the possibility that some of the elements of this document may be the subject of patent rights. CENELEC [and/or CEN] shall not be held responsible for identifying any or all such patent rights. This European Standard has been prepared under a mandate given to CENELEC by the European Commission and the European Free Trade Association and covers essential requirements of EU Directive(s). For the relationship with EU Directive(s) see informative Annex ZZ, which is an integral part of this document. The scope is extended to the whole radio-frequency range from 9 kHz to 400 GHz, but limits are formulated only in restricted frequency bands, which ensure that the electromagnetic disturbance generated does not exceed the level above which radio and telecommunications equipment or other equipment cannot operate as intended. SIST EN 50561-3:2016



EN 50561-3:2016 (E)
4
1 Scope This part of EN 50561 specifies limits and methods of measurement of radio disturbance characteristics for in-home communication apparatus that use the low voltage power installation as the transmission medium. This part of EN 50561 applies to equipment that uses frequencies including those above 30 MHz in order to communicate. Procedures are given for the measurement of signals generated by the equipment and limits are specified within the frequency range 9 kHz to 400 GHz. No measurement is required at frequencies where no limits are specified. The radiated emission requirements in this standard are not intended to be applicable to the intentional transmissions from a radio-transmitter as defined by the ITU, nor to any spurious emissions related to these intentional transmissions. NOTE The requirements defined in this standard effectively restrict the intended transmission frequencies to below 87,5 MHz. 2 Normative references The following documents, in whole or in part, are normatively referenced in this document and are indispensable for its application. For dated references, only the edition cited applies. For undated references, the latest edition of the referenced document (including any amendments) applies. EN 50561-1:2013, Power line communication apparatus used in low-voltage installations — Radio disturbance characteristics — Limits and methods of measurement — Part 1: Apparatus for in-home use EN 55032:2012, Electromagnetic compatibility of multimedia equipment — Emission requirements (CISPR 32:2012) EN 55016-1-1:2010, Specification for radio disturbance and immunity measuring apparatus and methods — Part 1-1: Radio disturbance and immunity measuring apparatus — Measuring apparatus (CISPR 16-1-1:2010) EN 55016-1-2:2004, Specification for radio disturbance and immunity measuring apparatus and methods — Part 1-2: Radio disturbance and immunity measuring apparatus — Ancillary equipment — Conducted disturbances (CISPR 16-1-2:2003) EN 55016-4-2:2011, Specification for radio disturbance and immunity measuring apparatus and methods — Part 4-2: Uncertainties, statistics and limit modelling — Measurement instrumentation uncertainty (CISPR 16-4-2:2011) 3 Terms and definitions For the purposes of this document, the following terms and definitions apply: 3.1 AC mains power port port that connects to the low voltage AC mains power network for the sole purpose of supplying electrical energy to the EUT SIST EN 50561-3:2016



EN 50561-3:2016 (E)
5
3.2 AC mains output port port of the EUT that provides AC mains power to other apparatus 3.3 Artificial PLC Measurement Network APMN measurement network which provides a defined impedance at high frequencies across the power feed at the point of measurement of the terminal voltage, and also providing isolation of the circuit under test from the ambient noise on the power lines. The network also provides a defined coupling path between EUT and AE 3.4 Associated Equipment AE equipment needed to maintain the data traffic on the cable attached to the EUT port under test and (or) to maintain the normal operation of the EUT during the test. The associated equipment may be physically located outside the test area Note 1 to entry: The AE can be another ITE, a traffic simulator or a connection to a network. The AE can be situated close to the measurement set-up, outside the measurement room or be represented by the connection to a network. AE should not have any appreciable influence on the test results. 3.5 Equipment Under Test EUT representative equipment used for evaluation purposes 3.6 in-Home PLC apparatus PLC apparatus that connects to the low voltage AC mains power network and intended to be linked to other PLC apparatus connected in the same home 3.7 Information Technology Equipment ITE any equipment: a) which has a primary function of either (or a combination of) entry, storage, display, retrieval, transmission, processing, switching, or control, of data and of telecommunication messages and which may be equipped with one or more terminal ports typically operated for information transfer; b) with a rated supply voltage not exceeding 600 V Note 1 to entry: ITE includes, for example, data processing equipment, office machines, electronic business equipment and telecommunication equipment. 3.8 PLC apparatus apparatus with a PLC port Note 1 to entry: PLC apparatus are also called PLT apparatus SIST EN 50561-3:2016



EN 50561-3:2016 (E)
6
3.9 PLC port port for the purpose of data transfer and communications that may also carry electrical energy to or from the EUT Note 1 to entry: PLC ports are also called PLT ports 3.10 user data data originated from or destined to another device 3.11 telecommunications/network port point of connection for voice, data and signalling transfers intended to interconnect widely-dispersed systems via such means as direct connection to multi-user telecommunications networks (e.g. public switched telecommunications networks (PSTN) integrated services digital networks (ISDN), x-type digital subscriber lines (xDSL), etc.), local area networks (e.g. Ethernet, Token Ring, etc.) and similar networks Note 1 to entry: A port generally intended for interconnection of components of an ITE system under test (e.g. RS-232, IEEE Standard 1284 (parallel printer), Universal Serial Bus (USB), IEEE Standard 1394 (“Fire Wire”), etc.) and used in accordance with its functional specifications (e.g. for the maximum length of cable connected to it), is not considered to be a telecommunications/network port under this definition. Note 2 to entry: A PLC port is not considered a telecommunications network port in the sense of this definition. 4 Compliance with this standard Equipment compliant with this standard shall exclusively transmit signals between phases or between phase and neutral and shall not intentionally transmit PLC signals at frequencies higher than 87,5 MHz. 5 Requirements for the frequency range below 30 MHz 5.1 Requirement for conducted disturbances at AC mains power port The AC mains power port of the EUT shall comply with the class B limits of EN 55032, using the measurement conditions and the methodology defined in EN 55032 for mains terminals. 5.2 Requirement for conducted disturbances at telecommunication/network port The telecommunications/network port of the EUT shall comply with the class B limits of EN 55032, using the measurement conditions and methodology defined in EN 55032 for wired network ports. 5.3 Requirement for conducted disturbances and communications signals at PLC
ports The methods and limits for conducted measurements of EN 50561-1 apply for PLC apparatus for measurement frequencies 30 MHz and below. SIST EN 50561-3:2016



EN 50561-3:2016 (E)
7
6 Requirement for the frequency range above 30 MHz 6.1 Requirement for conducted disturbances and communications signals for frequencies between 30 MHz and 87,5 MHz When user data are being transmitted by the PLC port at frequencies between 30 and 87,5 MHz the unsymmetrical voltage of the transmitted signal shall not exceed the limits given in Table 1 using the methods and procedures given in 7.2, with the exception of the frequency bands listed in Table A.1 for which the limits for the unsymmetrical disturbances specified in Table 2 apply. Unless otherwise noticed, limits are given in dB(µV) (PK) in a 120 kHz bandwidth. Table 1 — Maximum unsymmetrical PLC transmit signal level injected between two phases or between phase and neutral conductors between 30 MHz and 87,5 MHz except for the frequency bands listed in Table A.1 Maximum unsymmetrical voltages of the transmitted signal from 30 MHz to 80 MHz, in dB(µV) (PK) 85 at 30 MHz, decreasing to 80 at 80 MHz (see note 3) Maximum unsymmetrical voltages of the transmitted signal from 80 MHz to 87,5 MHz in dB(µV) (PK) 80 at 80 MHz decreasing to 60 at 87,5 MHz (see note 4) NOTE 1: The Voltage Division Factor of the Coupling device has to be taken into account. NOTE 2: The maximum symmetrical voltage is 6 dB above the maximum unsymmetrical voltage. NOTE 3: The limit decreases linearly with frequency in the range 30 MHz to 80 MHz NOTE 4: The limit decreases linearly with frequency in the range 80 MHz to 87,5 MHz Table 2 — Maximum conducted unsymmetrical disturbance signal level in the frequency bands listed in Table A.1 for services requiring increased protection Maximum unsymmetrical voltages of the transmitted signal in dB(µV)
...

SIST EN 50561-3
SL O V EN S K I


S T ANDAR D marec 2016













Aparati za komunikacije po elektroenergetskih vodih pri nizkonapetostnih
inštalacijah – Karakteristike radijskih motenj – Omejitve in merilne metode –
3. del: Aparati, ki delujejo nad 30 MHz

Powerline communication apparatus used in low-voltage installations – Radio
disturbance characteristics – Limits and methods of measurement –
Part 3: Apparatus operating above 30 MHz























Referenčna oznaka
ICS 33.040.60; 33.100.01; 97.030 SIST EN 50561-3:2016 (sl)

Nadaljevanje na straneh I do III in od 1 do 16

© 2022-12. Slovenski inštitut za standardizacijo. Razmnoževanje ali kopiranje celote ali delov tega dokumenta ni dovoljeno.

---------------------- Page: 1 ----------------------
SIST EN 50561-3 : 2016

NACIONALNI UVOD

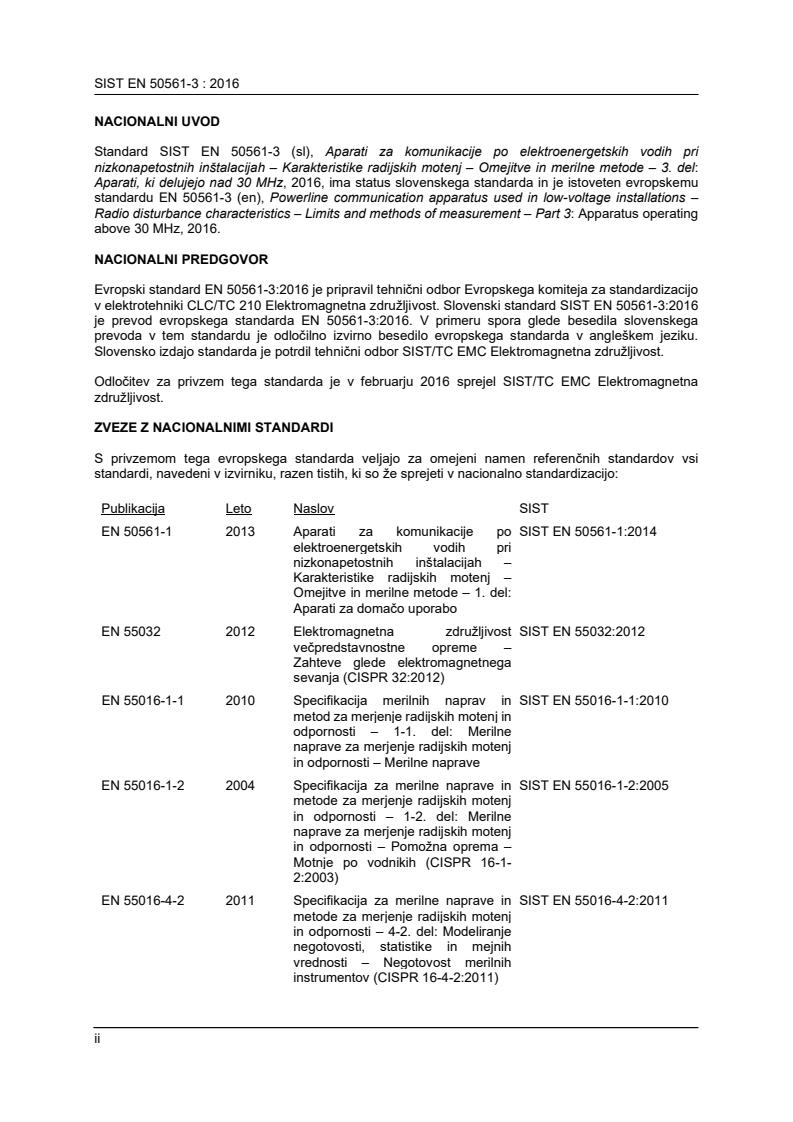

Standard SIST EN 50561-3 (sl), Aparati za komunikacije po elektroenergetskih vodih pri

nizkonapetostnih inštalacijah – Karakteristike radijskih motenj – Omejitve in merilne metode – 3. del:
Aparati, ki delujejo nad 30 MHz, 2016, ima status slovenskega standarda in je istoveten evropskemu
standardu EN 50561-3 (en), Powerline communication apparatus used in low-voltage installations –
Radio disturbance characteristics – Limits and methods of measurement – Part 3: Apparatus operating
above 30 MHz, 2016.

NACIONALNI PREDGOVOR

Evropski standard EN 50561-3:2016 je pripravil tehnični odbor Evropskega komiteja za standardizacijo
v elektrotehniki CLC/TC 210 Elektromagnetna združljivost. Slovenski standard SIST EN 50561-3:2016
je prevod evropskega standarda EN 50561-3:2016. V primeru spora glede besedila slovenskega
prevoda v tem standardu je odločilno izvirno besedilo evropskega standarda v angleškem jeziku.
Slovensko izdajo standarda je potrdil tehnični odbor SIST/TC EMC Elektromagnetna združljivost.

Odločitev za privzem tega standarda je v februarju 2016 sprejel SIST/TC EMC Elektromagnetna
združljivost.

ZVEZE Z NACIONALNIMI STANDARDI

S privzemom tega evropskega standarda veljajo za omejeni namen referenčnih standardov vsi
standardi, navedeni v izvirniku, razen tistih, ki so že sprejeti v nacionalno standardizacijo:

Publikacija Leto Naslov SIST
EN 50561-1 2013 Aparati za komunikacije po SIST EN 50561-1:2014
elektroenergetskih vodih pri
nizkonapetostnih inštalacijah –
Karakteristike radijskih motenj –
Omejitve in merilne metode – 1. del:
Aparati za domačo uporabo
EN 55032 2012 Elektromagnetna združljivost SIST EN 55032:2012
večpredstavnostne opreme –
Zahteve glede elektromagnetnega
sevanja (CISPR 32:2012)
EN 55016-1-1 2010 Specifikacija merilnih naprav in SIST EN 55016-1-1:2010
metod za merjenje radijskih motenj in

odpornosti – 1-1. del: Merilne
naprave za merjenje radijskih motenj
in odpornosti – Merilne naprave
Specifikacija za merilne naprave in SIST EN 55016-1-2:2005
EN 55016-1-2 2004
metode za merjenje radijskih motenj
in odpornosti – 1-2. del: Merilne
naprave za merjenje radijskih motenj
in odpornosti – Pomožna oprema –
Motnje po vodnikih (CISPR 16-1-
2:2003)
EN 55016-4-2 2011 Specifikacija za merilne naprave in SIST EN 55016-4-2:2011
metode za merjenje radijskih motenj
in odpornosti – 4-2. del: Modeliranje
negotovosti, statistike in mejnih
vrednosti – Negotovost merilnih
instrumentov (CISPR 16-4-2:2011)

ii

---------------------- Page: 2 ----------------------
SIST EN 50561-3 : 2016


OSNOVA ZA IZDAJO STANDARDA

– privzem standarda EN 50561-3:2016

PREDHODNA IZDAJA



OPOMBE

– Povsod, kjer se v besedilu standarda uporablja izraz “evropski standard”, v SIST EN 50561-3:2016
to pomeni “slovenski standard”.

– Nacionalni uvod in nacionalni predgovor nista sestavni del standarda.

– Ta nacionalni dokument je istoveten EN 50561-3:2016 in je objavljen z dovoljenjem

CEN-CENELEC
Upravni center
Avenue Marnix 17
B-1000 Bruselj

This national document is identical with EN 50561-3:2016 and is published with the
permission of

CEN-CENELEC
Management Centre
Avenue Marnix 17
B-1000 Brussels


iii

---------------------- Page: 3 ----------------------
SIST EN 50561-3 : 2016


























(prazna stran)
iv

---------------------- Page: 4 ----------------------
EVROPSKI STANDARD EN 50561-3
EUROPEAN STANDARD

NORME EUROPÉENNE
januar 2016
EUROPÄISCHE NORM

ICS 33.040.60






Slovenska izdaja

Aparati za komunikacije po elektroenergetskih vodih pri
nizkonapetostnih inštalacijah – Karakteristike radijskih motenj –
Omejitve in merilne metode – 3. del: Aparati, ki delujejo nad 30 MHz

Powerline communication apparatus used in low- Kommunikationsgeräte auf elektrischen
voltage installations – Radio disturbance Niederspannungsnetzen - Funkstöreigenschaften -
characteristics – Limits and methods of Grenzwerte und Messverfahren –
measurement – Teil 3: Geräte für Frequenzen über 30 MHz
Part 3: Apparatus operating above 30 MHz





Ta evropski standard je odobril CENELEC 23. novembra 2015. Člani CENELEC morajo izpolnjevati notranje
predpise CEN/CENELEC, ki določajo pogoje, pod katerimi dobi ta evropski standard status nacionalnega
standarda brez kakršnihkoli sprememb.

Najnovejši seznami teh nacionalnih standardov in njihovi bibliografski podatki se na zahtevo lahko dobijo pri
Upravnem centru CEN-CENELEC ali kateremkoli članu CENELEC.

Ta evropski standard obstaja v treh uradnih izdajah (angleški, francoski, nemški). Izdaje v drugih jezikih, ki jih
člani CENELEC na lastno odgovornost prevedejo in izdajo ter priglasijo pri Upravnem centru CEN-CENELEC,
veljajo kot uradne izdaje.

Člani CENELEC so nacionalni elektrotehniški komiteji Avstrije, Belgije, Bolgarije, Hrvaške, Cipra, Češke,
Danske, Estonije, Finske, Nekdanje jugoslovanske republike Makedonije, Francije, Nemčije, Grčije, Madžarske,
Islandije, Irske, Italije, Latvije, Litve, Luksemburga, Malte, Nizozemske, Norveške, Poljske, Portugalske,
Romunije, Slovaške, Slovenije, Španije, Švedske, Švice, Turčije in Velike Britanije.











CENELEC
Evropski komite za standardizacijo v elektrotehniki
European Committee for Electrotechnical Standardization
Comité Européen de Normalisation Electrotechnique
Europäisches Komitee für Elektrotechnische Normung
Upravni center CEN-CENELEC: Avenue Marnix 17, B-1000 Bruselj



© 2016 CENELEC Lastnice avtorskih pravic so vse države članice CENELEC Ref. oznaka EN 50561-3:2016 E

---------------------- Page: 5 ----------------------
SIST EN 50561-3 : 2016

VSEBINA Stran

Evropski predgovor . 3
1 Področje uporabe . 4
2 Zveze s standardi . 4
3 Izrazi in definicije . 4
4 Skladnost s tem standardom . 6
5 Zahteve za frekvenčno območje pod 30 MHz . 6
5.1 Zahteve za prevajane motnje na portu izmeničnega napajanja . 6
5.2 Zahteve za prevajane motnje na telekomunikacijskem/omrežnem portu . 6
5.3 Zahteve za prevajane motnje in komunikacijske signale na portih PLC . 6
6 Zahteve za frekvenčno območje nad 30 MHz . 6
6.1 Zahteve za prevajane motnje in komunikacijske signale za frekvence med 30 MHz in 87,5 MHz . 6
6.2 Zahteve za prevajane motnje za frekvence med 87,5 MHz in 118 MHz . 7
6.3 Zahteve za sevane motnje za frekvence nad 30 MHz . 8
7 Merilni pogoji za porte PLC . 8
7.1 Pogoji delovanja . 8
7.2 Merjenja nesimetričnega prevajanega oddajanja med 30 MHz in 118 MHz . 8
8 Merilna negotovost . 9
Dodatek A (normativni) Izločena frekvenčna območja .10
Dodatek B (normativni) Primer preskusne postavitve .11
Utemeljitev uporabe metod za merjenje prevajanih in sevanih motenj
Dodatek C (informativni)  .13
Dodatek ZZ (informativni) Povezava med tem evropskim standardom in bistvenimi zahtevami
Direktiv 2004/108/ES in 1999/5/ES .15
Literatura .16


2

---------------------- Page: 6 ----------------------
SIST EN 50561-3 : 2016

Evropski predgovor

Ta dokument (EN 50561-32016) je pripravil tehnični odbor CLC/TC 210 "Elektromagnetna združljivost
(EMC)".

Določena sta naslednja datuma:

– zadnji datum, do katerega mora ta dokument dobiti (dop) 2016-11-23
status nacionalnega standarda bodisi z objavo
istovetnega besedila ali z razglasitvijo
– zadnji datum, ko je treba razveljaviti nacionalne (dow) 2018-11-23
standarde, ki so v nasprotju s tem dokumentom

Opozoriti je treba na možnost, da so lahko nekateri elementi tega dokumenta predmet patentnih pravic.
CENELEC [in/ali CEN] ne prevzema odgovornosti za identifikacijo posameznih ali vseh takih patentnih
pravic.

Ta evropski standard je bil pripravljen v okviru mandata, ki sta ga CENELEC podelila Evropska komisija
in Evropsko združenje za prosto trgovino in zajema bistvene zahteve direktiv EU.

Povezava z evropskimi direktivami je navedena v dodatku ZZ, ki je sestavni del tega dokumenta.

Področje uporabe je razširjeno na celotno radiofrekvenčno območje od 9 kHz do 400 GHz, vendar so
mejne vrednosti opredeljene samo v omejenih frekvenčnih pasovih, ki zagotavljajo, da generirana
elektromagnetna motnja ne presega nivoja, nad katerim radijska in telekomunikacijska oprema ali druga
oprema ni sposobna delovati, kot je namenjeno.


3

---------------------- Page: 7 ----------------------
SIST EN 50561-3 : 2016

1 Področje uporabe

Ta del EN 50561 določa mejne vrednosti in metode merjenja karakteristik radijskih motenj za hišne
komunikacijske aparate, ki uporabljajo nizkonapetostno električno inštalacijo kot prenosni medij. Ta del
EN 50651 velja za opremo, ki za komuniciranje uporablja frekvence nad 30 MHz.

Navedeni so postopki za merjenje signalov, ki jih generira oprema, in določene so mejne vrednosti v
frekvenčnem območju 9 kHz do 400 GHz. Pri frekvencah, kjer ni določenih mejnih vrednosti, merjenje
ni zahtevano.

Zahteve za sevane emisije v tem standardu niso uporabljive za namenska oddajanja radijskega
oddajnika, kot jih določa ITU, niti za neželena oddajanja v zvezi s temi namenskimi oddajanji.

OPOMBA: Zahteve, določene v tem standardu, učinkovito zamejujejo frekvence pod 87,5 MHz.

2 Zveze s standardi

Za uporabo tega standarda so, v celoti ali delno, nujno potrebni spodaj navedeni normativni referenčni
dokumenti. Pri datiranih sklicevanjih se uporablja le navedena izdaja. Pri nedatiranih sklicevanjih se
uporablja zadnja izdaja publikacije (vključno z vsemi dopolnili).

EN 50561-1:2013, Aparati za komunikacije po elektroenergetskih vodih pri nizkonapetostnih
inštalacijah – Karakteristike radijskih motenj – Omejitve in merilne metode –
1. del: Aparati za domačo uporabo

EN 55032:2012, Elektromagnetna združljivost večpredstavnostne opreme – Zahteve glede
elektromagnetnega sevanja (CISPR 32:2012)

EN 55016-1-1:2010, Specifikacija merilnih naprav in metod za merjenje radijskih motenj in
odpornosti – 1-1. del: Merilne naprave za merjenje radijskih motenj in
odpornosti – Merilne naprave (CISPR 16-1-1:2010)

EN 55016-1-2:2004, Specifikacija za merilne naprave in metode za merjenje radijskih motenj in
odpornosti – 1-2. del: Merilne naprave za merjenje radijskih motenj in
odpornosti – Pomožna oprema – Motnje po vodnikih (CISPR 16-1-2:2003)

EN 55016-4-2:2011, Specifikacija za merilne naprave in metode za merjenje radijskih motenj in
odpornosti – 4-2. del: Modeliranje negotovosti, statistike in mejnih vrednosti -
Negotovost merilnih instrumentov (CISPR 16-4-2:2011)

3 Izrazi in definicije

V tem dokumentu se uporabljajo naslednji izrazi in definicije:

3.1
(vhodni) port izmeničnega napajanja
port, priključen na nizkonapetostno izmenično omrežno napajanje, namenjen samo za napajanje
preskušanca (EUT) z električno energijo

3.2
izhodni port izmeničnega napajanja
port preskušanca (EUT) za napajanje drugih aparatov z izmeničnim napajanjem

3.3
umetno merilno omrežje PLC
APMN
merilno omrežje, ki zagotavlja določeno impedanco pri visokih frekvencah vzdolž napajalnega voda na
točki merjenja napetosti na sponki in tudi zagotavlja ločitev preskušanega tokokroga od šuma okolja na
elektroenergetskih vodih. Omrežje zagotavlja tudi določeno sklopno pot med preskušancem (EUT) in
4

---------------------- Page: 8 ----------------------
SIST EN 50561-3 : 2016

pripadajočo opremo (AE)

3.4
pripadajoča oprema
AE
oprema, potrebna za vzdrževanje podatkovnega prometa po kablu, priključenem na port preskušanca
(EUT), in/ali za vzdrževanje normalnega delovanja preskušanca med preskusom. Pripadajoča oprema
je lahko fizično nameščena zunaj preskusnega območja

OPOMBA 1: Pripadajoča oprema (AE) je lahko druga oprema informacijske tehnologije (ITE), simulator prometa ali povezava
na omrežje. Pripadajoča oprema je lahko v bližini merilnega sestava, zunaj merilne sobe ali je predstavljena s
povezavo na omrežje. Pripadajoča oprema naj ne bi imela nobenega pomembnega vpliva na rezultate preskusov.

3.5
preskušanec
EUT
reprezentativna oprema, ki se uporablja za ovrednotenje

3.6
hišni aparat PLC
aparat PLC, ki se priključi na izmenično nizkonapetostno napajalno omrežje, namenjen povezavi z
drugimi aparati PLC, priključenimi v isti hiši

3.7
oprema informacijske tehnologije
ITE
vsa oprema:

a) ki ima primarno funkcijo bodisi (ali kombinacijo) vstopa, hranjenja, prikazovanja, poiskanja,
prenosa, obdelave, komutacije ali krmiljenja podatkov in telekomunikacijskih sporočil ter je lahko
opremljena z enim ali več priključnimi porti, ki tipično delujejo za prenos informacij,

b) z naznačeno napajalno napetostjo, ki ne presega 600 V;

OPOMBA 1: Oprema informacijske tehnologije vključuje na primer opremo za obdelavo podatkov, pisarniške stroje,
elektronsko poslovno opremo in telekomunikacijsko opremo.

3.8
aparat PLC
aparat s portom PLC

OPOMBA 1: Aparati PLC se imenujejo tudi aparati PLT.

3.9
port PLC
port za namen prenosa podatkov in komunikacij, ki lahko prenaša tudi električno energijo v ali iz
preskušanca

OPOMBA 1: Porti PLC se imenujejo tudi porti PLT.

3.10
uporabniški podatki
podatki, ki izhajajo iz druge naprave ali so namenjeni vanjo

3.11
telekomunikacijski/omrežni port
točka povezave za prenos govora, podatkov in signalizacije za medsebojno povezavo široko razpršenih
sistemov po sredstvih, kot so npr. neposredna povezava z večuporabniškimi telekomunikacijskimi
omrežji (npr. javno komutirano telekomunikacijsko omrežje (PSTN), digitalna omrežja z integriranimi
storitvami (ISDN), x-tip digitalnega naročniškega voda (xDSL) itd.), lokalna omrežja (npr. Ethernet,
5

---------------------- Page: 9 ----------------------
SIST EN 50561-3 : 2016

Token Ring itd.) in podobna omrežja

OPOMBA 1: Port, ki je v splošnem namenjen medsebojnemu povezovanju komponent preskušanega sistema ITE (npr. RS-
232, standarda IEEE 1284 (paralelni tiskalnik), univerzalnega serijskega vodila (USB), standarda IEEE 1394 ("Fire
Wire") itd.) in je uporabljen v skladu s svojimi funkcionalnimi specifikacijami (npr. za največjo dolžino kabla, ki je
nanj priključen), se po tej definiciji ne obravnava kot telekomunikacijski/omrežni port.

OPOMBA 2: Port PLC se ne obravnava kot telekomunikacijsko omrežje v pomenu definicije 3.11.

4 Skladnost s tem standardom

Oprema, skladna s tem standardom, sme oddajati samo signale med faznimi vodniki ali med faznim in
nevtralnim vodnikom in ne sme namerno oddajati signalov PLC na frekvencah, višjih od 87,5 MHz.

5 Zahteve za frekvenčno območje pod 30 MHz

5.1 Zahteve za prevajane motnje na portu izmeničnega napajanja

Port izmeničnega napajanje preskušanca mora ustrezati mejnim vrednostim razreda B standarda EN
55032 ob upoštevanju merilnih pogojev in metodologije, določenih v EN 55032 za priključke električnega
omrežja.

5.2 Zahteve za prevajane motnje na telekomunikacijskem/omrežnem portu

Telekomunikacijski/omrežni port preskušanca mora ustrezati mejnim vrednostim razreda B standarda
EN 55032 ob upoštevanju merilnih pogojev in metodologije, določenih v EN 55032 za
...
