EN 10253-2:2021
(Main)Butt-welding pipe fittings - Part 2: Non alloy and ferritic alloy steels with specific inspection requirements
Butt-welding pipe fittings - Part 2: Non alloy and ferritic alloy steels with specific inspection requirements
This document specifies the technical delivery requirements for seamless and welded butt welding fittings (elbows, concentric and eccentric reducers, equal and reducing tees, caps) made of carbon and alloy steel in two test categories which are intended for pressure purposes at room temperature, at low temperature or at elevated temperatures, and for the transmission and distribution of fluids and gases.
It specifies:
a) type of fittings;
type A: Butt-welding fittings with reduced pressure factor;
type B: Butt-welding fittings for use at full service pressure;
b) steel grades and their chemical compositions;
c) mechanical properties;
d) dimensions and tolerances;
e) requirements for inspection and testing;
f) inspection documents;
g) marking;
h) protection and packaging.
NOTE The selection of the appropriate fitting (material, thickness) is the ultimate responsibility of the manufacturer of the pressure equipment (see European Legislation for Pressure Equipment). In the case of a harmonized supporting standard for materials, presumption of conformity to the ESRs is limited to technical data of materials in the standard and does not presume adequacy of the material to a specific item of equipment. Consequently, it is essential that the technical data stated in the material standard be assessed against the design requirements of this specific item of equipment to verify that the ESRs of the PED are satisfied.
Formstücke zum Einschweißen - Teil 2: Unlegierte und legierte ferritische Stähle mit besonderen Prüfanforderungen
Dieses Dokument legt die technischen Lieferbedingungen für nahtlose und geschweißte Formstücke zum Einschweißen (Rohrbogen, konzentrische und exzentrische Reduzierstücke, T-Stücke mit gleichem Abzweig und mit reduziertem Abzweig, Kappen) aus unlegiertem und legiertem Stahl in zwei Prüfkategorien fest, die für Druckbeanspruchungen bei Raumtemperatur, Niedrigtemperatur oder bei erhöhter Temperatur sowie für die Weiterleitung und Verteilung von Fluiden und Gasen vorgesehen sind.
Dieses Dokument legt fest:
a) den Typ der Formstücke;
Typ A: Formstücke zum Einschweißen, verminderter Ausnutzungsgrad;
Typ B: Formstücke zum Einschweißen, voller Ausnutzungsgrad;
b) Stahlsorten und ihre chemischen Zusammensetzungen;
c) die mechanischen Eigenschaften;
d) die Maße und Grenzabmaße;
e) die Anforderungen an die Prüfungen;
f) die Prüfbescheinigungen;
g) die Kennzeichnung;
h) die Schutzmaßnahmen und Verpackung.
ANMERKUNG Die Auswahl des geeigneten Formstücks (Werkstoff, Dicke) liegt letztendlich in der Verantwortung des Druckgeräteherstellers (siehe europäische Rechtsvorschriften für Druckgeräte). Im Falle einer harmonisierten unterstützenden Norm für Werkstoffe beschränkt sich die Vermutung der Konformität mit den grundlegenden Sicherheitsanforderungen auf die in der Norm genannten technischen Daten für Werkstoffe und bedeutet nicht, dass davon ausgegangen wird, dass der Werkstoff für ein bestimmtes Gerät angemessen ist. Somit sind die in der Werkstoffnorm angegebenen technischen Daten im Hinblick auf die Anforderungen an die Auslegung des betreffenden Geräts zu bewerten, um sicherzustellen, dass die grundlegenden Sicherheitsanforderungen der Druckgeräterichtlinie (DGRL) erfüllt sind.
Raccords à souder bout à bout - Partie 2 : Aciers non alliés et aciers ferritiques alliés avec contrôle spécifique
Le présent document spécifie les exigences techniques de livraison des raccords à souder bout à bout, sans soudure et soudés (coudes, réductions concentriques et excentriques, tés égaux et réduits, et bouchons), en acier au carbone et acier allié dans deux catégories d'essai, destinés à des usages sous pression à température ambiante, à basse température ou à température élevée, ainsi qu'au transport et à la distribution des fluides et des gaz.
Il spécifie :
a) le type de raccords ;
type A : raccords à souder bout à bout à facteur de pression réduit ;
type B : raccords à souder bout à bout pour utilisation à pleine pression de service ;
b) les nuances d'acier et leur composition chimique ;
c) les caractéristiques mécaniques ;
d) les dimensions et tolérances ;
e) les exigences en matière de contrôle et d'essai ;
f) les documents de contrôle ;
g) le marquage ;
h) la protection et l'emballage.
NOTE En dernier ressort, la sélection du raccord approprié (matériau, épaisseur) est de la responsabilité du fabricant de l'équipement sous pression (voir la législation européenne sur les équipements sous pression). Dans le cas d'une norme support harmonisée pour les matériaux, la présomption de conformité aux exigences essentielles de sécurité est limitée aux données techniques des matériaux de la norme et ne suppose pas l'adéquation du matériau à une partie spécifique de l'équipement. Par conséquent, il est essentiel d'évaluer les données techniques présentées dans la norme du matériau en fonction des exigences de conception de l'élément spécifique de l'équipement de façon à vérifier que les exigences essentielles de sécurité de la PED sont satisfaites.
Cevni fitingi za soležne zvare - 2. del: Nelegirana in feritna legirana jekla s posebnimi zahtevami kontrole
General Information
Relations
Standards Content (Sample)

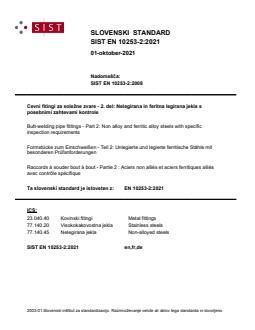

SLOVENSKI STANDARD
01-oktober-2021
Nadomešča:
SIST EN 10253-2:2008
Cevni fitingi za soležne zvare - 2. del: Nelegirana in feritna legirana jekla s
posebnimi zahtevami kontrole
Butt-welding pipe fittings - Part 2: Non alloy and ferritic alloy steels with specific
inspection requirements
Formstücke zum Einschweißen - Teil 2: Unlegierte und legierte ferritische Stähle mit
besonderen Prüfanforderungen
Raccords à souder bout à bout - Partie 2 : Aciers non alliés et aciers ferritiques alliés
avec contrôle spécifique
Ta slovenski standard je istoveten z: EN 10253-2:2021
ICS:
23.040.40 Kovinski fitingi Metal fittings
77.140.20 Visokokakovostna jekla Stainless steels
77.140.45 Nelegirana jekla Non-alloyed steels
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
EN 10253-2
EUROPEAN STANDARD
NORME EUROPÉENNE
August 2021
EUROPÄISCHE NORM
ICS 77.140.20; 23.040.40; 77.140.45 Supersedes EN 10253-2:2007
English Version
Butt-welding pipe fittings - Part 2: Non alloy and ferritic
alloy steels with specific inspection requirements
Raccords à souder bout à bout - Partie 2 : Aciers non Formstücke zum Einschweißen - Teil 2: Unlegierte und
alliés et aciers ferritiques alliés avec contrôle legierte ferritische Stähle mit besonderen
spécifique Prüfanforderungen
This European Standard was approved by CEN on 30 May 2021.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and
United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2021 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 10253-2:2021 E
worldwide for CEN national Members.

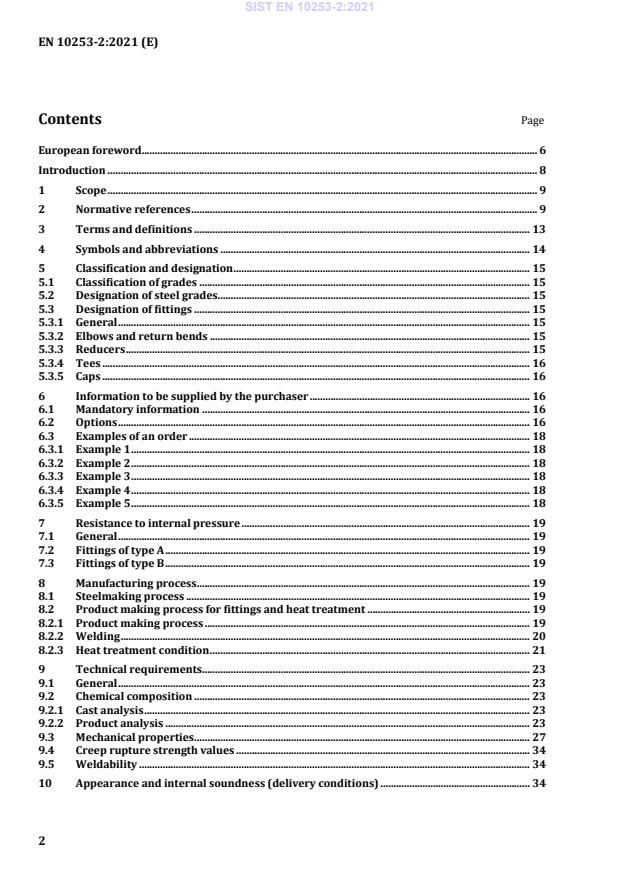

Contents Page
European foreword . 6
Introduction . 8
1 Scope . 9
2 Normative references . 9
3 Terms and definitions . 13
4 Symbols and abbreviations . 14
5 Classification and designation . 15
5.1 Classification of grades . 15
5.2 Designation of steel grades . 15
5.3 Designation of fittings . 15
5.3.1 General . 15
5.3.2 Elbows and return bends . 15
5.3.3 Reducers . 15
5.3.4 Tees . 16
5.3.5 Caps . 16
6 Information to be supplied by the purchaser . 16
6.1 Mandatory information . 16
6.2 Options . 16
6.3 Examples of an order . 18
6.3.1 Example 1 . 18
6.3.2 Example 2 . 18
6.3.3 Example 3 . 18
6.3.4 Example 4 . 18
6.3.5 Example 5 . 18
7 Resistance to internal pressure . 19
7.1 General . 19
7.2 Fittings of type A . 19
7.3 Fittings of type B . 19
8 Manufacturing process . 19
8.1 Steelmaking process . 19
8.2 Product making process for fittings and heat treatment . 19
8.2.1 Product making process . 19
8.2.2 Welding . 20
8.2.3 Heat treatment condition . 21
9 Technical requirements. 23
9.1 General . 23
9.2 Chemical composition . 23
9.2.1 Cast analysis . 23
9.2.2 Product analysis . 23
9.3 Mechanical properties . 27
9.4 Creep rupture strength values . 34
9.5 Weldability . 34
10 Appearance and internal soundness (delivery conditions) . 34
10.1 Definitions of surface imperfections . 34
10.2 Appearance . 36
10.3 Internal soundness . 36
11 Dimensions and tolerances . 36
11.1 Dimensions . 36
11.1.1 General . 36
11.1.2 Elbows . 37
11.1.3 Tees . 37
11.1.4 Reducers . 38
11.1.5 Caps . 39
11.1.6 Preferred diameters and wall thicknesses . 39
11.2 Dimensional tolerances . 41
11.2.1 Diameter . 41
11.2.2 Out of roundness . 41
11.2.3 Wall thickness tolerances . 42
11.2.4 Tolerances on specific dimensions and form . 42
11.2.5 Corrugation . 43
11.3 Performance of the end bevelling . 44
12 Inspection . 45
12.1 Type of inspection . 45
12.2 Inspection documents . 45
12.2.1 Type of inspection documents . 45
12.2.2 Content of inspection documents . 45
12.3 Summary of inspection and testing . 46
13 Sampling . 48
13.1 Frequency of tests . 48
13.1.1 Test unit . 48
13.1.2 Number of test pieces per test unit . 49
13.2 Preparation of samples and test pieces . 49
13.2.1 Samples for product analysis
...
