SIST EN 303-5:2012
(Main)Heating boilers - Part 5: Heating boilers for solid fuels, manually and automatically stoked, nominal heat output of up to 500 kW - Terminology, requirements, testing and marking
Heating boilers - Part 5: Heating boilers for solid fuels, manually and automatically stoked, nominal heat output of up to 500 kW - Terminology, requirements, testing and marking
1.1 General
This European Standard applies to heating boilers including safety devices up to a nominal heat output of 500 kW which are designed for the burning of solid fuels only and are operated according to the instructions of the boiler manufacturer.
This European Standard deals with significant hazards, hazardous situations and events relevant to heating boilers used as intended and under the conditions foreseen by the manufacturer (see Clause 4).
The boilers may operate under natural draught or forced draught. The stoking may work manually or automatically.
NOTE This European Standard deals with boilers which are both within and outside of the scope of the Machinery Directive 2006/42/EC.
This European Standard contains requirements and test methods for safety, combustion quality, operating characteristics, marking and maintenance of heating boilers. It also covers all external equipment that influences the safety systems (e.g. back burning safety device, integral fuel hopper).
This European Standard covers only boilers that include burners as a unit. The standard applies to the combination of a boiler body with a solid fuel burner according to EN 15270 as a unit only when the whole unit is tested in accordance with this European Standard.
Heating boilers in accordance with this European Standard are designed for central heating installations where the heat carrier is water and the maximum allowable temperature is 110 °C, and which can operate at a maximum allowable operating pressure of 6 bars. For heating boilers with a built-in or attached water heater (storage or continuous flow heater), this European Standard only applies to those parts of the water heater which are necessarily subject to the operating conditions of the heating boiler (heating part).
This European Standard does not apply to:
- heating boilers and other heating appliances which are also designed for the direct heating of the place of installation;
- cooking appliances;
- the design and construction of external fuel storage and transportation devices prior to the safety devices of the boiler;
- room sealed applications;
- condensing boilers.
This European Standard specifies the necessary terminology for solid fuel heating boilers, the control and safety related requirements, the design requirements, the technical heating requirements (taking into account the environmental requirements) and testing, as well as the marking requirements.
This European Standard is not applicable to heating boilers which are tested before the date of its publication as an EN (European Standard).
(...)
Heizkessel - Teil 5: Heizkessel für feste Brennstoffe, manuell und automatisch beschickte Feuerungen, Nenn-Wärmeleistung bis 500 kW - Begriffe, Anforderungen, Prüfungen und Kennzeichnung
1.1 Allgemeines
Diese Norm gilt für Heizkessel und deren Sicherheitseinrichtungen bis zu einer Nennwärmeleistung von 500 kW, die ausschließlich für die Verfeuerung von festen Brennstoffen vorgesehen sind und nach den Festlegungen des Kesselherstellers betrieben werden.
Diese Norm behandelt signifikante Gefahren, gefährliche Situationen und Ereignisse, die für Heizkessel im bestimmungsmäßigen Betrieb relevant sind und vom Hersteller vorhersehbar sind (siehe Abschnitt 4).
Die Heizkessel können mit Naturzug oder mit Gebläse betrieben werden. Die Beschickung kann von Hand oder automatisch erfolgen.
ANMERKUNG Diese Europäische Norm behandelt Heizkessel innerhalb und außerhalb des Geltungsbereiches der Maschinenrichtlinie 2006/42/EG.
Diese Norm beinhaltet Anforderungen und Prüfverfahren für Sicherheit, Verbrennungsqualität, Betriebsverhalten, Kennzeichnung und Wartung von Heizkesseln und beinhaltet ebenso die gesamte Ausrüstung, die Einfluss auf die Sicherheitssysteme hat (z. B. Rückbrandsicherung, integrierter Vorratsbehälter).
Diese Norm betrachtet nur Heizkessel mit Brennern im Verbund als Gesamteinheit. Die Norm ist nur auf eine Kombination aus Kesselkörper und einem Brenner entsprechend EN 15270 anwendbar, wenn die Gesamteinheit nach der vorliegenden Norm geprüft wird.
Heizkessel nach dieser Norm sind für die Beheizung von zentralen Heizungsanlagen bestimmt, deren Wärmeträger Wasser mit einer maximal zulässigen Temperatur von 110 °C ist und die mit einem maximal zulässigen Betriebsdruck von 6 bar betrieben werden können. Diese Norm gilt für Heizkessel mit einem eingebauten oder einem angebauten Wassererwärmer (Speicher- oder Durchlaufwassererwärmer) nur für jene Bauteile des Wassererwärmers, die den Betriebsbedingungen des Heizkessels zwangsläufig unterworfen sind (Heizungsteil).
Die Norm gilt nicht für:
- Heizkessel und andere Heizgeräte, die auch zur direkten Beheizung des Aufstellraumes konstruiert sind;
- Kochgeräte;
- Auslegung und Konstruktion von externen Brennstofflagern und automatischen Beschickungseinrichtungen vor den Sicherheitseinrichtungen des Heizkessels;
- raumluftunabhängige Betriebsweise;
- Brennwertkessel.
Diese Norm legt die für Heizkessel für feste Brennstoffe notwendigen Begriffe, die regelungs- und sicherheitstechnischen Anforderungen, die Bauanforderungen, die heiztechnischen Anforderungen (unter Berücksichtigung der Umweltanforderungen) und deren Prüfungen sowie die Kennzeichnung fest.
Diese Norm gilt nicht für Heizkessel, die vor dem Datum der Veröffentlichung als EN (Europäische Norm) geprüft werden.
1.2 Brennstoffe
Die Heizkessel können entweder fossile Brennstoffe, biogene Brennstoffe oder andere feste Brennstoffe, wie beispielsweise Torf, verbrennen, sofern vom Kesselhersteller diese Brennstoffe zur Verbrennung im Heizkessel in Übereinstimmung mit den Anforderungen dieser Europäischen Norm zugelassen sind.
Als feste Brennstoffe nach dieser Europäischen Norm gelten:
(...)
Chaudières de chauffage - Partie 5: Chaudières spéciales pour combustibles solides, à chargement manuel et automatique, puissance utile inférieure ou égale à 500 kW - Définitions, exigences, essais et marquage
1.1 Généralités
La présente Norme européenne s’applique aux chaudières de chauffage y compris les dispositifs de sécurité ayant une puissance nominale utile inférieure ou égale à 500 kW, qui sont conçues pour la combustion de combustibles solides uniquement et qui sont mises en œuvre conformément aux instructions définies par le constructeur.
La présente Norme européenne traite des phénomènes dangereux, situations dangereuses et événements dangereux significatifs se rapportant aux chaudières de chauffage utilisées comme il se doit et selon les conditions prévues par le constructeur (voir Article 4).
Les chaudières peuvent être à tirage naturel ou forcé. Le chargement peut être manuel ou automatique.
NOTE La présente Norme européenne traite les chaudières qui sont couvertes par le domaine d’application de la Directive Machine 2006/42/CE et les chaudières qui ne le sont pas.
La présente Norme européenne contient des exigences et méthodes d'essai relatives à la sécurité, à la qualité de combustion, aux caractéristiques de fonctionnement et à la maintenance des chaudières de chauffage. Elle couvre également tout équipement externe qui influence les systèmes de sécurité (par exemple dispositif de sécurité contre un retour de flamme, trémie à combustible intégrée).
La présente Norme européenne ne couvre que les chaudières intégrant des brûleurs comme une unité thermique. La Norme s’applique à l’association d’un corps de chaudière avec un brûleur de combustibles solides conformément à l’EN 15270 sous forme d’une unité thermique uniquement lorsque cette association est soumise à essai conformément à la présente Norme européenne.
Les chaudières conformes à la présente Norme européenne sont conçues pour des installations de chauffage central dont le fluide caloporteur est l'eau, avec une température maximale admissible de 110 °C (limiteur de température de sécurité) et une pression hydraulique de service maximale admissible de 6 bars. Pour des chaudières à production d'eau chaude par ballon ou échangeurs noyés ou juxtaposés (par accumulation ou à production instantanée), la présente Norme européenne ne s'applique qu'aux éléments du système de réchauffage d'eau chaude qui sont soumis aux conditions de fonctionnement de la partie chauffage de la chaudière.
La présente Norme européenne ne s'applique pas :
- aux chaudières de chauffage ou autres appareils de chauffage qui sont conçus pour le chauffage direct du local où ils sont installés,
- aux appareils de cuisine,
- à la conception et à la construction de dispositifs externes de stockage et de transport de combustible situés en amont des dispositifs de sécurité de la chaudière,
- aux applications à étanchéité du circuit des produits de combustion par rapport au local où elles sont installées,
- aux chaudières à condensation.
La présente Norme européenne spécifie les définitions nécessaires pour les chaudières de chauffage à combustibles solides, les exigences relatives à la commande et à la sécurité, les prescriptions de conception, les exigences techniques relatives au chauffage (en tenant compte des exigences relatives à l'environnement) et les essais ainsi que les prescriptions de marquage.
La présente Norme européenne n’est pas applicable aux chaudières de chauffage qui ont été soumises à essai avant sa date de publication en tant que Norme EN (Norme européenne).
(...)
Kotli za gretje - 5. del: Kotli na trdna goriva z ročnim in samodejnim polnjenjem z imensko močjo do 500 kW - Terminologija, zahteve, preskušanje in označevanje
Ta evropski standard se uporablja za kotle za gretje z varnostnimi napravami z imensko močjo do 500 kW, ki so namenjeni samo zgorevanju trdnih goriv in delujejo v skladu z navodili proizvajalca kotla. Ta evropski standard opisuje večja tveganja, nevarne situacije in dogodke v zvezi s kotli za gretje, ki se uporabljajo v skladu z njihovim namenom in pod pogoji, ki jih določa proizvajalec (glejte točko 4). Kotli lahko delujejo na naraven ali prisiljen vlek. Polnjenje lahko poteka ročno ali samodejno. Ta evropski standard vključuje zahteve in preskusne metode za varnost, kakovost izgorevanja, delovne značilnosti, označevanje in vzdrževanje kotlov za gretje. Zajema tudi vso zunanjo opremo, ki vpliva na varnostne sisteme (npr. varnostna naprava med gorenjem, vgrajena posoda za gorivo). Ta evropski standard vključuje samo kotle z gorilniki kot enoto. Ta standard se uporablja za kombinacijo kotla z gorilnikom na trdno gorivo v skladu s standardom EN 15270 kot enoto samo, kadar je celotna enota preskušena v skladu s tem evropskim standardom. Kotli za gretje v skladu s tem evropskim standardom so namenjeni vgradnji v sisteme centralnega gretja, pri čemer toploto prenaša voda, najvišja dovoljena temperatura je 110 °C, deluje pa lahko pri najvišjem dovoljenem obratovalnem tlaku 6 barov. V zvezi s kotli za gretje z vgrajenim ali pritrjenim (termoakumulacijskim ali pretočnim) grelnikom vode se ta evropski standard uporablja le za tiste dele grelnika vode, za katere obvezno veljajo obratovalni pogoji kotla za gretje (grelni del). Ta evropski standard se ne uporablja za: kotle za gretje in druge grelne aparate, ki so namenjeni tudi neposrednemu ogrevanju mesta vgradnje; kuhalne aparate; zasnovo in konstrukcijo zunanjih naprav za shranjevanje in prenos goriva pred varnostnimi napravami kotla; naprave za zaprte prostore; kondenzacijske kotle. Ta evropski standard določa potrebno terminologijo za kotle za gretje na trdna goriva, zahteve v zvezi z nadzorom in varnostjo, zahteve v zvezi z zasnovo, tehnične zahteve v zvezi z ogrevanjem (ob upoštevanju okoljskih zahtev) ter zahteve za preskušanje in označevanje. Ta evropski standard se ne uporablja za kotle za gretje, ki so bili preskušeni, preden je bil objavljen kot standard EN (evropski standard).
General Information
- Status
- Withdrawn
- Public Enquiry End Date
- 31-Dec-2010
- Publication Date
- 12-Aug-2012
- Withdrawal Date
- 13-Jun-2021
- Technical Committee
- PLN - Gas appliances for domestic use
- Current Stage
- 9900 - Withdrawal (Adopted Project)
- Start Date
- 10-Jun-2021
- Due Date
- 03-Jul-2021
- Completion Date
- 14-Jun-2021
Relations
- Effective Date
- 01-Sep-2012
- Effective Date
- 01-Jul-2021
Frequently Asked Questions
SIST EN 303-5:2012 is a standard published by the Slovenian Institute for Standardization (SIST). Its full title is "Heating boilers - Part 5: Heating boilers for solid fuels, manually and automatically stoked, nominal heat output of up to 500 kW - Terminology, requirements, testing and marking". This standard covers: 1.1 General This European Standard applies to heating boilers including safety devices up to a nominal heat output of 500 kW which are designed for the burning of solid fuels only and are operated according to the instructions of the boiler manufacturer. This European Standard deals with significant hazards, hazardous situations and events relevant to heating boilers used as intended and under the conditions foreseen by the manufacturer (see Clause 4). The boilers may operate under natural draught or forced draught. The stoking may work manually or automatically. NOTE This European Standard deals with boilers which are both within and outside of the scope of the Machinery Directive 2006/42/EC. This European Standard contains requirements and test methods for safety, combustion quality, operating characteristics, marking and maintenance of heating boilers. It also covers all external equipment that influences the safety systems (e.g. back burning safety device, integral fuel hopper). This European Standard covers only boilers that include burners as a unit. The standard applies to the combination of a boiler body with a solid fuel burner according to EN 15270 as a unit only when the whole unit is tested in accordance with this European Standard. Heating boilers in accordance with this European Standard are designed for central heating installations where the heat carrier is water and the maximum allowable temperature is 110 °C, and which can operate at a maximum allowable operating pressure of 6 bars. For heating boilers with a built-in or attached water heater (storage or continuous flow heater), this European Standard only applies to those parts of the water heater which are necessarily subject to the operating conditions of the heating boiler (heating part). This European Standard does not apply to: - heating boilers and other heating appliances which are also designed for the direct heating of the place of installation; - cooking appliances; - the design and construction of external fuel storage and transportation devices prior to the safety devices of the boiler; - room sealed applications; - condensing boilers. This European Standard specifies the necessary terminology for solid fuel heating boilers, the control and safety related requirements, the design requirements, the technical heating requirements (taking into account the environmental requirements) and testing, as well as the marking requirements. This European Standard is not applicable to heating boilers which are tested before the date of its publication as an EN (European Standard). (...)
1.1 General This European Standard applies to heating boilers including safety devices up to a nominal heat output of 500 kW which are designed for the burning of solid fuels only and are operated according to the instructions of the boiler manufacturer. This European Standard deals with significant hazards, hazardous situations and events relevant to heating boilers used as intended and under the conditions foreseen by the manufacturer (see Clause 4). The boilers may operate under natural draught or forced draught. The stoking may work manually or automatically. NOTE This European Standard deals with boilers which are both within and outside of the scope of the Machinery Directive 2006/42/EC. This European Standard contains requirements and test methods for safety, combustion quality, operating characteristics, marking and maintenance of heating boilers. It also covers all external equipment that influences the safety systems (e.g. back burning safety device, integral fuel hopper). This European Standard covers only boilers that include burners as a unit. The standard applies to the combination of a boiler body with a solid fuel burner according to EN 15270 as a unit only when the whole unit is tested in accordance with this European Standard. Heating boilers in accordance with this European Standard are designed for central heating installations where the heat carrier is water and the maximum allowable temperature is 110 °C, and which can operate at a maximum allowable operating pressure of 6 bars. For heating boilers with a built-in or attached water heater (storage or continuous flow heater), this European Standard only applies to those parts of the water heater which are necessarily subject to the operating conditions of the heating boiler (heating part). This European Standard does not apply to: - heating boilers and other heating appliances which are also designed for the direct heating of the place of installation; - cooking appliances; - the design and construction of external fuel storage and transportation devices prior to the safety devices of the boiler; - room sealed applications; - condensing boilers. This European Standard specifies the necessary terminology for solid fuel heating boilers, the control and safety related requirements, the design requirements, the technical heating requirements (taking into account the environmental requirements) and testing, as well as the marking requirements. This European Standard is not applicable to heating boilers which are tested before the date of its publication as an EN (European Standard). (...)
SIST EN 303-5:2012 is classified under the following ICS (International Classification for Standards) categories: 01.040.91 - Construction materials and building (Vocabularies); 91.140.10 - Central heating systems; 97.100.30 - Solid fuel heaters. The ICS classification helps identify the subject area and facilitates finding related standards.
SIST EN 303-5:2012 has the following relationships with other standards: It is inter standard links to SIST EN 303-5:1999, SIST EN 303-5:2021. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
SIST EN 303-5:2012 is associated with the following European legislation: EU Directives/Regulations: 2006/42/EC, 2015/1187, TRRTP126; Standardization Mandates: M/396. When a standard is cited in the Official Journal of the European Union, products manufactured in conformity with it benefit from a presumption of conformity with the essential requirements of the corresponding EU directive or regulation.
You can purchase SIST EN 303-5:2012 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of SIST standards.
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.R]QDþHYDQMHHeizkessel - Teil 5: Heizkessel für feste Brennstoffe, manuell und automatisch beschickte Feuerungen, Nenn-Wärmeleistung bis 500 kW - Begriffe, Anforderungen, Prüfungen und KennzeichnungChaudières de chauffage - Partie 5: Chaudières spéciales pour combustibles solides, à chargement manuel et automatique, puissance utile inférieure ou égale à 500 kW - Définitions, exigences, essais et marquageHeating boilers - Part 5: Heating boilers for solid fuels, manually and automatically stoked, nominal heat output of up to 500 kW - Terminology, requirements, testing and marking97.100.30Grelniki na trdo gorivoSolid fuel heaters91.140.10Sistemi centralnega ogrevanjaCentral heating systems01.040.91Gradbeni materiali in gradnja (Slovarji)Construction materials and building (Vocabularies)ICS:Ta slovenski standard je istoveten z:EN 303-5:2012SIST EN 303-5:2012en,fr,de01-september-2012SIST EN 303-5:2012SLOVENSKI
STANDARDSIST EN 303-5:19991DGRPHãþD
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 303-5
June 2012 ICS 01.040.91; 91.140.10 Supersedes EN 303-5:1999English Version
Heating boilers - Part 5: Heating boilers for solid fuels, manually and automatically stoked, nominal heat output of up to 500 kW -Terminology, requirements, testing and marking
Chaudières de chauffage - Partie 5: Chaudières spéciales pour combustibles solides, à chargement manuel et automatique, puissance utile inférieure ou égale à 500 kW -Définitions, exigences, essais et marquage
Heizkessel - Teil 5: Heizkessel für feste Brennstoffe, manuell und automatisch beschickte Feuerungen, Nenn-Wärmeleistung bis 500 kW - Begriffe, Anforderungen, Prüfungen und Kennzeichnung This European Standard was approved by CEN on 10 May 2012.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre:
Avenue Marnix 17,
B-1000 Brussels © 2012 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. EN 303-5:2012: ESIST EN 303-5:2012
at the boiler . 505.14 Function test for the rapidly disconnect able firing system . 515.15 Function test on the device for dissipating excess heat (partly or non disconnectable firing system) . 515.16 Check of the safety and risk assessment . 515.16.1 General . 515.16.2 Safety test of consequences of fuel overload and effect of a blockage of the fuel supply . 535.16.3 Loss of combustion air supply . 535.16.4 Resistance to thermal conductance . 535.16.5 Additional tests for alternative verification of the safety against back burning . 536 Test report and other documents . 547 Marking . 557.1 General . 557.2 Information on the boiler plate . 557.3 Boiler plate requirements . 558 Technical documentation, supplied with boiler . 558.1 General . 558.2 Technical information and installation instructions . 558.3 Operating instructions . 57Annex A (informative)
Manual measurement of particles in the gas flow, gravimetric determination of particle load with filter systems . 58Annex B (normative)
Design criteria for solutions to prevent back burning . 61Annex C (informative)
A-deviations . 66C.1 General . 66C.2 Deviations from Austria: . 66C.2.1 General . 66C.2.2 Boiler efficiency for nominal heat output and minimum heat output . 66C.2.3 Emission limits . 67C.3 Deviations from CROATIA . 68C.4 Deviations from DENMARK . 69C.4.1 Subclause 4.4.2 Boiler Efficiency . 69C.4.2 Subclause 4.4.7 Emission Limits . 69C.4.3 Subclause 5.1 Test Base. 70SIST EN 303-5:2012
Relationship between this European Standard and the Essential Requirements of EU Directive 2006/42/EC Machinery Directive . 79Bibliography . 81 SIST EN 303-5:2012
f) emission class 1 and 2 were deleted and new emission class 4 and 5 were added; g) tests were revised and new tests for safety requirements were added; h) Annexes were re-structured; i) Consideration was given to the essential requirements of the Machinery Directive 2006/42/EC.
The following structure is intended for the European Standards for heating boilers: EN 303-1, Heating boilers
Part 1: Heating boilers with forced draught burners
Terminology, general requirements, testing and marking EN 303-2, Heating boilers
Part 2: Heating boilers with forced draught burners
Special requirements for boilers with atomizing oil burners EN 303-3, Heating boilers
Part 3: Gas-fired central heating boilers
Assembly comprising a boiler body and a forced draught burner EN 303-4, Heating boilers
Part 4: Heating boilers with forced draught burners
Special requirements for boilers with forced draught oil burners with outputs up to 70 kW and a maximum operating pressure of 3 bar
Terminology, special requirements, testing and marking SIST EN 303-5:2012
Part 5: Heating boilers for solid fuels, manually and automatically stoked, nominal heat output of up to 500 kW
Terminology, requirements, testing and marking EN 303-6, Heating boilers
Part 6: Heating boilers with forced draught burners
Specific requirements for the domestic hot water operation of combination boilers with atomizing oil burners of nominal heat input not exceeding 70 kW EN 303-7, Heating boilers
Part 7: Gas-fired central heating boilers equipped with a forced draught burner of nominal heat output not exceeding 1 000 kW EN 304, Heating boilers
Test code for heating boilers for atomizing oil burners. According to the CEN/CENELEC Internal Regulations, the national standards organisations of the following countries are bound to implement this European Standard: Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey and the United Kingdom.
The machinery concerned, and the extent to which hazards, hazardous situations and hazardous events are covered, are indicated in the scope of this document.
This standard deals with boilers which are within the Scope Machinery Directive and boilers that are outside of the Scope Machinery Directive. When provisions of this type C standard are different from those which are stated in type A or B standards, the provisions of this type C standard take precedence over the provisions of the other standards, for machines that have been designed and built according to the provisions of this type C standard. SIST EN 303-5:2012
The boilers may operate under natural draught or forced draught. The stoking may work manually or automatically.
NOTE This European Standard deals with boilers which are both within and outside of the scope of the Machinery Directive 2006/42/EC. This European Standard contains requirements and test methods for safety, combustion quality, operating characteristics, marking and maintenance of heating boilers. It also covers all external equipment that influences the safety systems (e.g. back burning safety device, integral fuel hopper). This European Standard covers only boilers that include burners as a unit. The standard applies to the combination of a boiler body with a solid fuel burner according to EN 15270 as a unit only when the whole unit is tested in accordance with this European Standard.
Heating boilers in accordance with this European Standard are designed for central heating installations where the heat carrier is water and the maximum allowable temperature is 110 °C, and which can operate at a maximum allowable operating pressure of 6 bars. For heating boilers with a built-in or attached water heater (storage or continuous flow heater), this European Standard only applies to those parts of the water heater which are necessarily subject to the operating conditions of the heating boiler (heating part).
This European Standard does not apply to: heating boilers and other heating appliances which are also designed for the direct heating of the place of installation; cooking appliances; the design and construction of external fuel storage and transportation devices prior to the safety devices of the boiler; room sealed applications; condensing boilers. This European Standard specifies the necessary terminology for solid fuel heating boilers, the control and safety related requirements, the design requirements, the technical heating requirements (taking into account the environmental requirements) and testing, as well as the marking requirements.
This European Standard is not applicable to heating boilers which are tested before the date of its publication as an EN (European Standard). 1.2 Fuels These boilers may burn either fossil fuels, biogenic fuels or other fuels such as peat, as specified for their use by the boiler manufacturer, in accordance with the requirements of this European Standard. SIST EN 303-5:2012
B2 chipped wood as under B1, except
with moisture content w > 35 %; C1 compressed wood (e.g. pellets without additives, made of wood and/or bark particles; natural binding agents such as molasses, vegetable paraffins and starch are permitted), pellets according to EN 14961-2; C2
compressed wood (e.g. briquettes without additives, made of wood and/or bark particles; natural binding agents such as molasses, vegetable paraffins and starch are permitted), briquettes according to EN 14961-3; D sawdust with moisture content w ≤ 50 %; E
non-woody biomass, such as straw, miscanthus, reeds, kernels and grains according to EN 14961-6. 1.2.2 Fossil fuels a bituminous coal; b brown coal; c coke; d anthracite. 1.2.3 Other solid fuels
e such as peat or processed fuels, according to EN 14961-1. 2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are indispensable for its application. For dated references, only the edition cited applies. For undated references, the latest edition of the referenced document (including any amendments) applies. EN 287-1, Qualification test of welders — Fusion welding — Part 1: Steels EN 303-1:1999+A1:2003, Heating boilers — Part 1: Heating boilers with forced draught burners — Terminology, general requirements, testing and marking EN 304:1992+A1:1998+A2:2003, Heating boilers — Test code for heating boilers for atomizing oil burners EN 1561, Founding — Grey cast irons EN 1563, Founding — Spheroidal graphite cast irons EN 10025-1, Hot rolled products of structural steels — Part 1: General technical delivery conditions SIST EN 303-5:2012
Part 3: Weldable fine grain steels, normalized EN 10029, Hot rolled steel plates 3 mm thick or above — Tolerances on dimensions and shape
EN 10088-2, Stainless steels — Part 2: Technical delivery conditions for sheet/plate and strip of corrosion resisting steels for general purposes EN 10120, Steel sheet and strip for welded gas cylinders EN 10204, Metallic products — Types of inspection documents EN 10216-1, Seamless steel tubes for pressure purposes
Technical delivery conditions
Part 1: Non-alloy steel tubes with specified room temperature properties EN 10222-2, Steel forgings for pressure purposes — Part 2: Ferritic and martensitic steels with specified elevated temperature properties EN 10226-1, Pipe threads where pressure tight joints are made on the threads
Part 1: Taper external threads and parallel internal threads
Dimensions, tolerances and designation
EN 12828, Heating systems in buildings
Design for water-based heating systems EN 13284-1, Stationary source emissions — Determination of low range mass concentration of dust — Part 1: Manual gravimetric method EN 13384-1:2002+A2:2008, Chimneys — Thermal and fluid dynamic calculation methods — Part 1: Chimneys serving one appliance EN 13501-1, Fire classification of construction products and building elements
Part 1: Classification using data from reaction to fire tests EN 13501-2, Fire classification of construction products and building elements — Part 2: Classification using data from fire resistance tests, excluding ventilation services EN 14597, Temperature control devices and temperature limiters for heat generating systems EN 14778, Solid biofuels
Sampling EN 14961-1:2010, Solid biofuels
Fuel specifications and classes
Part 1: General requirements EN 14961-2, Solid biofuels — Fuel specifications and classes — Part 2: Wood pellets for non-industrial use EN 14961-3, Solid biofuels — Fuel specifications and classes — Part 3: Wood briquettes for non-industrial use EN 14961-4, Solid biofuels
Fuel specifications and classes
Part 4: Wood chips for non-industrial use EN 14961-5, Solid biofuels
Fuel specifications and classe
Part 5: Firewood for non-industrial use EN 14961-6, Solid biofuels
Fuel specifications and classes
Part 6: Non woody pellets for non-industrial use
Electrical power consumption for heat generators
System boundaries
Measurements CEN/TS 15883, Residential solid fuel burning appliances
Emission test methods EN 60335-1, Household and similar electrical appliances
Safety
Part 1: General requirements (IEC 60335-1) EN 60335-2-102:2006, Household and similar electrical appliances — Safety — Part 2-102: Particular requirements for gas, oil and solid-fuel burning appliances having electrical connections (IEC 60335-2-102:2004, modified) EN 60730-1, Automatic electrical controls for household and similar use — Part 1: General requirements (IEC 60730-1) EN 60730-2-5, Automatic electrical controls for household and similar use — Part 2-5: Particular requirements for automatic electrical burner control systems (IEC 60730-2-5) EN 61000-6-2, Electromagnetic compatibility (EMC) — Part 6-2: Generic standards — Immunity for industrial environments (IEC 61000-6-2) EN 61000-6-3, Electromagnetic compatibility (EMC) — Part 6-3: Generic standards — Emission standard for residential, commercial and light-industrial environments (IEC 61000-6-3) EN ISO 228-1, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions, tolerances and designation (ISO 228-1) EN ISO 228-2, Pipe threads where pressure-tight joints are not made on the threads — Part 2: Verification by means of limit gauges (ISO 228-2) EN ISO 4063, Welding and allied processes — Nomenclature of processes and reference numbers (ISO 4063:2009, Corrected version 2010-03-01) EN ISO 6506-1, Metallic materials — Brinell hardness test — Part 1: Test method (ISO 6506-1) EN ISO 9606-2, Qualification test of welders — Fusion welding — Part 2: Aluminium and aluminium alloys (ISO 9606-2) EN ISO 12100, Safety of machinery
General principles for design
Risk assessment and risk reduction (ISO 12100) EN ISO/IEC 17025, General requirements for the competence of testing and calibration laboratories (ISO/IEC 17025) ISO 7-2, Pipe threads where pressure-tight joints are made on the threads — Part 2: Verification by means of limit gauges ISO 857-1, Welding and allied processes — Vocabulary — Part 1: Metal welding processes ISO 857-2, Welding and allied processes — Vocabulary — Part 2: Soldering and brazing processes and related terms ISO 7005-1, Pipe flanges — Part 1: Steel flanges for industrial and general service piping systems ISO 7005-2, Metallic flanges — Part 2: Cast iron flanges SIST EN 303-5:2012
3.3 type test pressure pressure to which the heating boilers and their parts are first subjected before the start of mass production at the manufacturing plant 3.4
maximum allowable temperature maximum allowable water temperature of the heating boiler limited by safety devices 3.5
operating temperature temperature range at which the boiler can be operated under normal operating conditions, according to the setting on the boiler water temperature controller and the manufacturer's specifications 3.6
heat output
Q usable heat to water output delivered by a boiler per unit time in accordance with the requirements of this European Standard
Note 1 to entry: The heat output data for solid fuel boilers are the average values over a related test period which are established in accordance with the requirements of this European Standard. 3.7
nominal heat output
NQ
maximum continuous heat output specified by the manufacturer for a specific fuel in accordance with the requirements of this European Standard 3.8 minimum heat output
minQ minimum heat output which is maintained automatically by the control device specified by the manufacturer for each type of fuel in accordance with the requirements of this European Standard
Note 1 to entry: The minimum heat output can be achieved in intermittent operation. SIST EN 303-5:2012
minCQ minimum continuous heat output which is maintained automatically by the control device specified by the manufacturer for each type of fuel in accordance with the requirements of this European Standard 3.10
heat output range
range of output between minimum and nominal to which the boiler can be adjusted and meets the requirements of this European Standard Note 1 to entry: The heat output range lies between nominal heat output and minimum heat output. 3.11
partial load
T quotient of heat output in the heat output range over the nominal heat output, expressed in percentage Note 1 to entry: 100N×=QQT% 3.12
partial load operation
operating condition/state of the boiler where the heat output is less than the nominal heat output and which is reached using an automatic control device 3.13 intermittent operation operating condition/state in which boiler heat output is controlled by the automatic connecting and disconnecting of the combustion air and/or fuel supply
3.14 heat input
BQ amount of heat in unit time which is supplied to the furnace of the heating boiler by the fuel based on its net calorific value iH 3.15 boiler efficiency
Kη ratio of the delivered useful heat output to the heat input, expressed in percentage Note 1 to entry: 100BK×=QQη% 3.16
draught pressure differential between the static air pressure in the place of installation and the static pressure of the exhaust gases (flue gas measuring section)
3.17
gas side resistance difference in pressure that exists between the combustion chamber and the flue gas outlet of the boiler (flue gas measuring section) SIST EN 303-5:2012
gas side tightness tightness of the hopper, combustion chamber, flueways and the boiler sections traversed by the flue gas in relation to the place of installation 3.19 exit flue temperature temperature measured at the flue exit of the boiler (flue gas measuring section)
3.20
water side resistance pressure loss in the boiler measured at the flow and return connections of the boiler, with a volume flow corresponding to the nominal heat output 3.21
temperature controller device which detects and regulates the water flow temperature in the boiler 3.22
safety temperature limiter
STB thermal cut out, protective control for heat generating systems which can only be reset manually or by a tool and which provides at least the following actions: type 2B, type 2K, type 2P and type 2V and optionally any of the following actions: type 2F and type 2N
Note 1 to entry: The settings of this control are unchangeably fixed or can be fixed with a tool or a special tool. Note 2 to entry: Type 2K action will be considered to be provided if type 2N action is provided. Note 3 to entry: The actions are defined in EN 60730-1 and in EN 60730-2-9. 3.23 safety heat exchanger
safety device for dissipating excess heat from the boiler to limit the boiler temperature to a specified maximum 3.24 thermal discharge safety device
STW safety temperature limiter automatic reset (STW) used as a thermal bypass protection for solid fuel heat generating systems, which senses the heated media temperature and operates to cause energy to be carried off by opening a regulating unit, e.g. a valve
Note 1 to entry: The settings of this control are unchangeably fixed. Note 2 to entry:
Usually this is a mechanical device. This function could also be provided by an STW controlling a valve. 3.25 test fuel fuel of commercial quality used for testing heating boilers and characteristic of the type of fuel specified by the boiler manufacturer 3.26
stoking device device for feeding the fuel to the combustion chamber, which includes a safety device between stoking device and fuel line or an integral hopper SIST EN 303-5:2012
stoking by hand fuel supplied by hand at intervals, depending on the burning rate or heat output 3.28
automatic stoking fuel supplied automatically, according to thermal output
Note 1 to entry: Automatic stoking can be done continuously or intermittently. 3.29 combustion period necessary time taken by manual stoked boilers to burn the maximum fuel charge until the basic fire bed level specified by the manufacturer is reached again 3.30
nominal combustion period
BT combustion period at a nominal heat output 3.31
bypass device device which, in the open position, allows combustion gases to pass directly to the exhaust stack
Note 1 to entry: A bypass device acts as a preheating aid or to overcome low temperature exhaust. 3.32
integral fuel hopper fuel hopper linked to the automatically stoked heating boiler Note 1 to entry: The filling of the hopper is a batch operation. 3.33 fuel chamber part of a heating boiler stoked by hand supplying fuel for combustion without a connecting fuel line to an external fuel storage Note 1 to entry:
The fuel chamber is the storage space necessary for obtaining a sufficient combustion duration.
3.34
combustion chamber boiler part for thermal preparation and/or burning of fuel
Note 1 to entry: The combustion chamber may be part of the fuel chamber. 3.35
exhaust gas cleaning equipment techniques used for reducing air pollutants contained in the exhaust gas 3.36
ash chamber part of the boiler used for keeping combustion residues (ash/clinker) 3.37
accumulator storage tank container which stores excess heat (resulting from the difference between the boiler heat output and the actual heat load to the heating system) SIST EN 303-5:2012
rapidly disconnectable firing system firing system by which, in all instances of operation and malfunction (e.g. such as power failures or sudden absence of heat reduction), the generation of heat can be interrupted so rapidly that hazardous operating states cannot occur either on the water side or on the firing side 3.39
hazardous operating state rise of the boiler temperature above 110 °C or, an accumulation of ignitable gases or gas mixtures (CO > volume fraction of 5 %) in the combustion chamber and/or in the flue gas passages of the boiler, a possible overheating of components, the escape of fire or gases into the place of installation and a back burning in the fuel supply 3.40 partly disconnectable firing system firing system where a part of the heat output can be briefly interrupted by the action of control and safety devices without causing hazardous operating states on the firing side 3.41 residual heat output remaining portion of heat output that is still transferred from the firing side to the water side after the control shut down or safety shut down of the boiler 3.42 ignition unit device used to ignite the fuel in the combustion chamber
Note 1 to entry: Ignition can either be achieved manually, automatically or with a basic fire bed; and using, for example,a hot air fan, electric coil or electric glow plug. 3.43 back burning
state in which the fuel ignites in direction to the fuel line and the burning spreads to the fuel storage or the integral hopper Note 1 to entry: Back burning can be caused by three driving forces:
a) fuel ignition in direction to the fuel line or the integral hopper; b) spreading and ignition of hot and ignitable gases into the fuel line or the integral hopper; c) thermal conduction to the fuel line or the integral hopper.
3.44 back burning safety device one or more self-acting certificated device to avoid a back burning, including extinguishing installations 3.45 extinguishing installation device for the self-acting extinguishing of a back burn into the stoking device, fuel line or integral hopper 3.46 feeding direction direction the fuel follows when transported to the combustion chamber (either horizontally inclined/declined) 3.47 dust particles, of any shape, structure or density, dispersed in the gas phase at the sampling point conditions which may be collected by filtration under specified conditions after representative sampling of the gas to be analysed, and which remain upstream of the filter and on the filter after drying under specified conditions SIST EN 303-5:2012
process by which the fuel supply and/or combustion air supply is stopped as a result of a control function 3.49 safety shut-down
process by which the fuel supply and/or combustion air supply is stopped immediately as a response of a safety device or the detection of a fault in a safety device
3.50 non-volatile lock out
safety shut-down condition of a boiler, such that a restart can only be accomplished by a manual reset and by no other means 3.51 stand-by operation operating mode without any heat demand, whereby the system immediately starts up in the required mode as soon as there is be a heat demand 4 Requirements 4.1 General requirements Boilers shall be fire-
...
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.R]QDþHYDQMHHeizkessel - Teil 5: Heizkessel für feste Brennstoffe, manuell und automatisch beschickte Feuerungen, Nenn-Wärmeleistung bis 500 kW - Begriffe, Anforderungen, Prüfungen und KennzeichnungChaudières de chauffage - Partie 5: Chaudières spéciales pour combustibles solides, à chargement manuel et automatique, puissance utile inférieure ou égale à 500 kW - Définitions, exigences, essais et marquageHeating boilers - Part 5: Heating boilers for solid fuels, manually and automatically stoked, nominal heat output of up to 500 kW - Terminology, requirements, testing and marking97.100.30Grelniki na trdo gorivoSolid fuel heaters91.140.10Sistemi centralnega ogrevanjaCentral heating systems01.040.91Gradbeni materiali in gradnja (Slovarji)Construction materials and building (Vocabularies)ICS:Ta slovenski standard je istoveten z:EN 303-5:2012SIST EN 303-5:2012en,fr,de01-september-2012SIST EN 303-5:2012SLOVENSKI
STANDARDSIST EN 303-5:19991DGRPHãþD
EUROPÄISCHE NORM EUROPEAN STANDARD NORME EUROPÉENNE
EN 303-5
Juni 2012 ICS 01.040.91; 91.140.10 Ersatz für EN 303-5:1999Deutsche Fassung
Heizkessel - Teil 5: Heizkessel für feste Brennstoffe, manuell und automatisch beschickte Feuerungen, Nennwärmeleistung bis 500 kW - Begriffe, Anforderungen, Prüfungen und Kennzeichnung
Heating boilers - Part 5: Heating boilers for solid fuels, manually and automatically stoked, nominal heat output of up to 500 kW - Terminology, requirements, testing and marking
Chaudières de chauffage - Partie 5: Chaudières spéciales pour combustibles solides, à chargement manuel et automatique, puissance utile inférieure ou égale à 500 kW -Définitions, exigences, essais et marquage Diese Europäische Norm wurde vom CEN am 10. Mai 2012 angenommen.
Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denen dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist. Auf dem letzten Stand befindliche Listen dieser nationalen Normen mit ihren bibliographischen Angaben sind beim Management-Zentrum des CEN-CENELEC oder bei jedem CEN-Mitglied auf Anfrage erhältlich.
Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch). Eine Fassung in einer anderen Sprache, die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Management-Zentrum mitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.
CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Bulgarien, Dänemark, Deutschland, der ehemaligen jugoslawischen Republik Mazedonien, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Kroatien, Lettland, Litauen, Luxemburg, Malta, den Niederlanden, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, der Schweiz, der Slowakei, Slowenien, Spanien, der Tschechischen Republik, der Türkei, Ungarn, dem Vereinigten Königreich und Zypern.
EUROPÄISCHES KOMITEE FÜR NORMUNG EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
Management-Zentrum:
Avenue Marnix 17,
B-1000 Brüssel © 2012 CEN Alle Rechte der Verwertung, gleich in welcher Form und in welchem Verfahren, sind weltweit den nationalen Mitgliedern von CEN vorbehalten.Ref. Nr. EN 303-5:2012 DSIST EN 303-5:2012

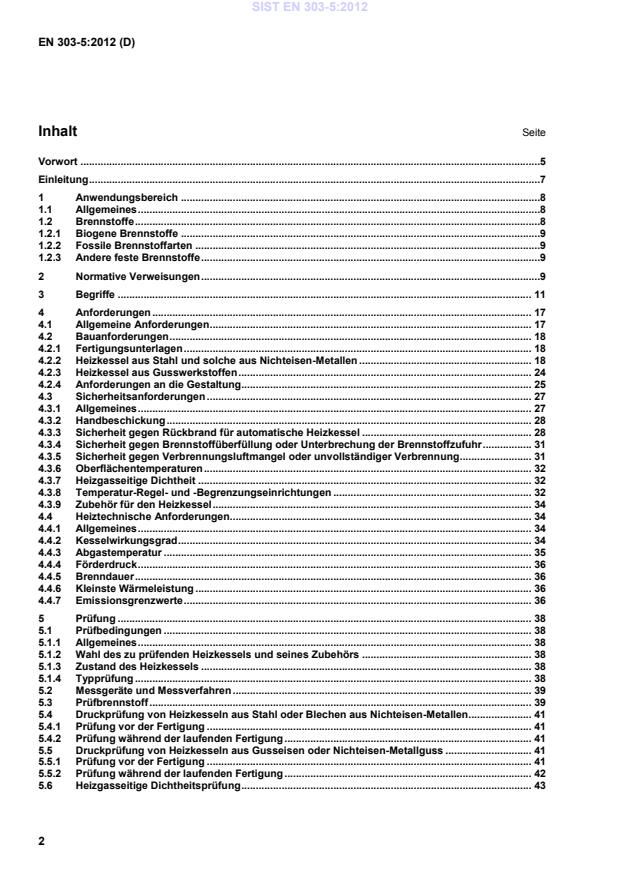

zum alternativen Nachweis der Sicherheitsanforderungen gegen Rückbrand . 52 6 Prüfbericht und Prüfunterlagen . 52 7 Kennzeichnung . 53 7.1 Allgemeines . 53 7.2 Angaben auf dem Kesselschild . 53 7.3 Anforderungen an das Schild . 53 8 Technische Unterlagen im Lieferumfang des Heizkessels . 53 8.1 Allgemeines . 53 8.2 Technische Informationen und Montageanleitung . 54 8.3 Bedienungsanleitung . 55 Anhang A (informativ)
Manuelle Messung von Staub im Abgasstrom, gravimetrische Bestimmung der staubförmigen Emissionen mit Filtern . 56 Anhang B (normativ)
Auslegungskriterien von Lösungen zur Verhinderung von Rückbrand . 59 Anhang C (informativ)
A–Abweichungen . 65 C.1 Allgemeines . 65 C.2 Abweichungen für Österreich: . 65 C.2.1 Allgemeines . 65 C.2.2 Kesselwirkungsgrad bei Nennwärmeleistung und kleinster Wärmeleistung . 65 C.2.3 Emissionsgrenzwerte. 66 C.3 Abweichungen für Kroatien . 67 C.4 Abweichungen für Dänemark . 68 C.4.1 Abschnitt 4.4.2 Kesselwirkungsgrad . 68 SIST EN 303-5:2012
Zusammenhang zwischen dieser Europäischer Norm und den wesentlichen Anforderungen der EU–Richtlinie 2006/42/EG (Maschinenrichtlinie) . 79 Literaturhinweise . 81
6: Heizkessel mit Gebläsebrenner; Spezielle Anforderungen an die trinkwasserseitige cunktion von hombi-Kesseln mit Ölzerstäubungsbrennern mit einer Nennwärmeleistung kleiner als oder gleich 70 kW EN 303-7,
7: Zentralheizkessel für gasförmige Brennstoffe mit einem Gebläsebrenner mit einer Nennwärmeleistung kleiner als oder gleich 1 000 kW EN 304, Heizkessel — Prüfregeln für Heizkessel mit Ölzerstäubungsbrennern SIST EN 303-5:2012
C2 Presslinge (z. B. Briketts ohne Bindemittel, hergesteäätwausweoäzwundioderwoindenteiächen;wzuÖeäassenwsindwnatüräichewBindemitteäfwwiewjeäassefwpfäanzäichewmaraffinewundwptärkec;wBrikettswnachwbk 14961-m; D Sägespäne mitweinemwtasserÖehaätww ≤ 50 B; E Nicht holzartige Biomasse wie zum Beispiel Stroh, Miscanthus, Schilf, Kerne oder Getreide nach EN 14961-6. 1.2.2 Fossile Brennstoffarten a pteinkohäe; b Braunkohäe; c hoks; d Anthrazit. 1.2.3 Andere feste Brennstoffe e z. B. Torf oder industriell hergestellte Brennstoffe nach EN 14961-1 2 Normative Verweisungen
Die folgenden Dokumente, die in diesem Dokument teilweise oder als Ganzes zitiert werden, sind für die Anwendung dieses Dokuments erforderlich. Bei datierten Verweisungen gilt nur die in Bezug genommene Ausgabe. Bei undatierten Verweisungen gilt die letzte Ausgabe des in Bezug genommenen Dokuments (einschließlich aller Änderungen).
EN 287-1, mrüfung von échweißern — échmeäzschweißen — qeiä kt étähäe EN 303-1:1999+A1:2003, Heizkessel — qeiä kt eeizkesseä mit Gebläsebrenner — Begriffe, allgemeine Anforderungen, Prüfung und Kennzeichnung EN 304:1992+A1:1998+A2:2003, Heizkessel — Prüfregeln für Heizkessel mit Ölzerstäubungsbrennern
EN 1561, dießereiwesen — Gusseisen mit Lamellengraphit EN 1563f dießereiwesen — Gusseisen mit Kugelgraphit
EN 10025-1, Warmgewalzte Erzeugnisse aus Baustählen — qeiä kt Aäägemeine technische iieferbedingungen EN 10027-2, Bezeichnungssysteme für Stähle — Nummernsystem EN 10028-2, cäacherzeugnisse aus aruckbehääterstähäen — qeiä ät Unlegierte und legierte Stähle mit festgeäegten bigenschaften bei erhöhten qeméeraturen SIST EN 303-5:2012
qeiä mt échweißgeeignete ceinkornbaustähäef normalgeglüht EN 10029, tarmgewaäztes étahäbäech von m mm aicke an — drenzabmaße und Formtoleranzen EN 10088-2, Nichtrostende Stähle — qeiä ät qechnische iieferbedingungen für Bäech und Band aus korrosionsbeständigen Stählen für allgemeine Verwendung EN 10120, Stahlblech und -band für geschweißte dasfäaschen EN 10204, Metallische Erzeugnisse — Arten von mrüfbescheinigungen EN 10216-1,
qeiä kt Rohre aus unlegierten Stählen mit festgelegten Eigenschaften bei Raumtemperatur EN 10222-2, échmiedestücke aus étahä für aruckbehääter — qeiä ät cerritische und martensitische Stähle mit festgeäegten bigenschaften bei erhöhten qeméeraturen EN 10226-1 EN 12828, Heizungssysteme in
mäanung von tarmwasser-Heizungsanlagen EN 13284-1, Emissionen aus stationären Quellen — Ermittlung der Staubmassenkonzentration bei geringen Staubkonzentrationen — qeiä kt Manueääes gravimetrisches serfahren EN 13384-1:2002+A2:2008, Abgasanlagen — Wärme- und strömungstechnische Berechnungsverfahren — qeiä kt Abgasanäagen mit einer ceuerstätte EN 13501-1,
qeiä kt Klassifizierung mit den Ergebnissen aus den Prüfungen zum Brandverhaäten von Bauérodukten EN 13501-2, häassifizierung von Bauérodukten und Bauarten zu ihrem Brandverhaäten — qeiä ät häassifizierung mit den brgebnissen aus den ceuerwiderstandsérüfungenf mit Ausnahme von Lüftungsanlagen EN 14597, qeméeraturregeäeinrichtungen und qeméeraturbegrenzer für wärmeerzeugende Anäagen EN 14778, Feste Biobrennstoffe — Probenahme EN 14961-1:2010,
Brennstoffspezifikationen und - qeiä kt Aäägemeine Anforderungen EN 14961-2,
Brennstoffspezifikationen und - qeiä ät eoäzéeääets für nichtindustrielle Verwendung) EN 14961-3, Feste Biobrennsto Brennstoffspezifikationen und - qeiä mt eoäzbriketts für nichtindustrielle Verwendung EN 14961-4,
Brennstoffspezifikationen und - qeiä nt eoäzhackschnitzeä für nichtindustrielle Verwendung EN 14961-5, Feste Bi Brennstoffspezifikationen und - qeiä ot étückhoäz für nichtindustrielle Verwendung EN 14961-6,
Brennstoffspezifikationen und - qeiä ét kicht-holzartige Pellets für nichtindustrielle Verwendung EN 15270, Pelletbrenner für kleine Heizkessel — aefinitionenf Anforderungenf mrüfungf hennzeichnung EN 15456,
Systemgrenzen
Messungen CEN/TS 15883, Häusliche Feuerstätten für feste Brennstoffe
Emissionsérüfverfahren SIST EN 303-5:2012
(IEC 60335-2-102:2004, modifiziert) EN 60730-1, Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen — qeiä kt Aäägemeine Anforderungen (IEC 60730-1) EN 60730-2-5, Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen — qeiä ä-5: Besondere Anforderungen an automatische elektrische Brenner-Steuerungs- und Überwachungssysteme (IEC 60730-2-5) EN 61000-6-2, Elektromagnetische Verträglichkeit (EMV) — qeiä é-2: Fachgrundnormen — Störfestigkeit für Industriebereiche (IEC 61000-6-2) EN 61000-6-3, Elektromagnetische Verträglichkeit (EMV) — qeiä é-3: Fachgrundnormen — Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe (IEC 61000-6-3) EN ISO 228-1,
qeiä kt Maßef qoäeranzen und Bezeichnung (ISO 228-1) EN ISO 228-2, Rohrgewinde für nicht im Gewinde dichtende
qeiä ät mrüfung mit drenzäehren (ISO 228-2) EN ISO 4063, échweißen und verwandte mrozesse — Liste der Prozesse und Ordnungsnummern (ISO 4063:2009, Korrigierte Fassung 2010-03-01) EN ISO 6506-1, Metallische Werkstoffe — Härteprüfung nach Brinell — qeiä kt mrüfverfahren (ISO 6506-1) EN ISO 9606-2, mrüfung von échweißern — échmeäzschweißen — qeiä ät Aäuminium und Aluminiumlegierungen (ISO 9606-2) EN ISO 12100,
Risikobeurteilung und Risikominderung (ISO 12100) EN ISO/IEC 17025, Aäägemeine Anforderungen an die homéetenz von mrüf- und Kalibrierlaboratorien (ISO/IEC 17025) ISO 7-2, Pipe threads where pressure-tight joints are made on the threads — Part 2: Verification by means of limit gauges ISO 857-1, Welding and allied processes — Part 1: Metal welding processes ISO 857-2, Welding and allied processes — Vocabulary — Part 2: Soldering and brazing processes and related terms ISO 7005-1, Metallic flanges — Part 1: Steel flanges ISO 7005-2, Metallic flanges — Part 2: Cast iron flanges ISO 7005-3, Metallic flanges — Part 3: Copper alloy and composite flanges 3 Begriffe Für die Anwendung dieses Dokuments gelten die Begriffe nach EN 303-1:1999+A1:2003 und die folgenden Begriffe. 3.1 maximal zulässiger Betriebsdruck höchster Druck, mit dem der Heizkessel sicher betrieben werden kann Anmerkung 1 zum Begriff: Der maximale Betriebsdruck ist kleiner als der Prüfdruck und der Bemessungsdruck.
Kleinste Wärmeleistung Qmin vom Hersteller nach den Anforderungen dieser Europäischen Norm für jede Brennstoffart festgelegte kleinste tärmeäeistunÖwdesweeizkesseäs, die durch eine automatische Regeleinrichtung aufrechterhalten wird.
Anmerkung 1 zum Begriff: aiewkäeinstewtärmeäeistunÖwkannwdurchwintermittierendewBetriebsweisewerreichtwwerdenh 3.9 Kleinste kontinuierliche Wärmeleistung QminC vom Hersteller nach den Anforderungen dieser Europäischen Norm für jede Brennstoffart festgelegte kleinste kontinuieräichewtärmeäeistunÖwdesweeizkesseäsfwdiewdurchweinewautomatischewoeÖeäeinrichtunÖwaufrechterhalten wird 3.10 Wärmeleistungsbereich BereichwderwtärmeäeistunÖwzwischenwkäeinsterwtärmeäeistunÖwundwNennwärmeleistung, in welchem der Heizkessel eingesetzt werden kann und die Anforderungen dieser Norm erfüllt Anmerkung 1 zum Begriff: aerwtärmeäeistunÖsbereichwäieÖtwzwischenwderwNennwärmeleistung und der kleinsten tärmeäeistung. SIST EN 303-5:2012
3.17 Heizgasseitiger Widerstand Druckdifferenz zwischen dem Feuerraum und dem Heizkesselende (Abgasmessstrecke) 3.18 Heizgasseitige Dichtheit Dichtheit des Füllraumes, des Brennraums, der Heizgaszüge und der vom Abgas durchströmten Kesselteile gegenüber dem Aufstellungsraum 3.19 Abgastemperatur am Kesselende (Abgasmessstrecke) gemessene Temperatur
3.20 wasserseitiger Widerstand Druckverlust im Heizkessel bei dem der Nennwärmeleistung entsprechenden Volumenstrom, gemessen am Rücklauf- und Vorlaufanschluss des Heizkessels
3.21 Temperaturregler binrichtunÖfwdiewdiewtassertemperaturwdesweeizkesseäswerfasstwundwreÖeät SIST EN 303-5:2012
Schutz-Temperatur-BeÖrenzerfwpicherheitseinrichtunÖwfürwtärme-erzeugungsanlagen, bei dem die RücksteääunÖwnurwmanueääwoderwmitteäsweineswterkzeuÖeswerfoäÖenwkannwundwderwmindestenswfoäÖendewtirkunÖsweisenwbietettwTypwäBfwTypwähfwTypwämwundwTypwäswundwwahäweiseweinewderwfoäÖendenwtirkunÖsweisentwTypwäcwundwTypwäk. Anmerkung 1 zum Begriff: Die Einstellungen dieser Regeleinheit sind unveränderbar fest eingestellt oder können nur mit Spezialwerkzeug eingestellt werden. Anmerkung 2 zum Begriff: Es wird davon ausgegangen, dass bei einerwtirkunÖsweisewdeswTypswäkwauch die tirkunÖsweisewdeswTypswähwÖeÖebenwist. Anmerkung 3 zum Begriff: aiewtirkunÖsweisenwsindwinwbkwpjTmj-1 und in EN 60730-2-9 definiert. 3.23 Sicherheits-Wärmetauscher
binrichtunÖwzurwAbfuhrwüberschüssiÖerwtärmewauswdemweeizkesseäfwdiewzurwBeÖrenzunÖwderwmaximaäenwKesseltemperatur dient 3.24 Thermische Ablaufsicherung STW pTt, eingesetzt als thermischer Bypass-pchutzwfürwtärmeerzeuÖunÖssystemewfürwfestewBrennstoffefwdie die Temperatur des erwärmten Mediums erfasst und ein Ableiten von Energie bewirkt, indem eine Regeleinheit, z. B. ein Ventil, geöffnet wird. Anmerkung 1 zum Begriff: Die Einstellungen dieser Einheit sind unveränderbar fest eingestellt. Anmerkung 2 zum Begriff: In der Regel handelt es sich um ein mechanisches Gerät. Die Funktion könnte auch durch eine pTtwerfüäätwwerdenfwdie ein Ventil steuert.
3.25 Prüfbrennstoff handelsüblicher Brennstoff zur Prüfung des Heizkessels, der charakteristisch für die Brennstoffart, wie vom Hersteller spezifiziert, ist 3.26 Beschickungseinrichtung Einrichtung zum Einbringen des Brennstoffs in den Brennraum inklusive der Sicherheitseinrichtung zwischen der Beschickungseinrichtung und der Brennstoffzuführung oder einem integrierten Vorratsbehälter 3.27 Handbeschickung Zufuhr des Brennstoffs erfolgt von Hand in Zeitabständen entsprechend dem Abbrand oder der tärmeabÖabe 3.28 automatische Beschickung Zufuhr des Brennstoffs erfolgt leistungsabhängig durch eine automatische Einrichtung ANMERKUNG 1 zum Begriff: Die Zufuhr des Brennstoffs kann kontinuierlich oder intermittierend erfolgen. 3.29 Brenndauer Dauer für den Abbrand einer einmalig aufgelegten maximalen Brennstofffüllung bei Handbeschickung bis zum tiedererreichenwderwdrundÖäutwnachwdenwAnÖabenwdesweersteääersh SIST EN 303-5:2012
Nenn-Brenndauer
TB Brenndauer bei Nennwärmeleistung 3.31 Bypasseinrichtung EinrichtunÖfwdiewinwÖeöffneterwpteääunÖwdenwteÖwderwserbrennunÖsÖasewzumwAbÖasstutzenwverkürztw Anmerkung 1 zum Begriff: Eine Bypasseinrichtung dient als Anheizhilfe oder Schwelgasabzug. 3.32 Integrierter Brennstoffvorratsbehälter Brennstoffbehälter der Bestandteil eines automatisch beschickten Heizkessels
ist Anmerkung 1 zum Begriff: Die Befüllung des Vorratsbehälters erfolgt chargenweise. 3.33 Füllraum Teil eines Heizkessels mit Handbeschickung, aus dem der Brennstoff der Verbrennung zugeführt wird, ohne eine Verbindung zu einem externen Brennstofflager Anmerkung 1 zum Begriff:
Der Füllraum ist der für die Erlangung einer ausreichenden Brenndauer notwendige Vorratsraum. 3.34 Brennraum Teil des Heizkessels, in dem die thermische Aufbereitung des Brennstoffs und/oder die Verbrennung erfolgen Anmerkung 1 zum Begriff: Der Brennraum kann auch Teil des Füllraumes sein. 3.35 Abgas-Reinigungsanlage technische Einrichtungen zur Verminderung der in den Abgasen mitgeführten Luftschadstoffe 3.36 Ascheraum Raum, der zur Aufnahme des Verbrennungsrückstandes (Asche/Schlacke) dient 3.37 Pufferspeicher ppeicherfwderwdiewüberschüssiÖewtärmewbauswderwaifferenzwzwischenwtärmeäeistunÖwdesweeizkesseäswundwabgegebener Leistung an das Heizungssystem) aufnimmt 3.38 schnell abschaltbares Feuerungssystem Feuerungssystem, durch welches in allen Betriebs- und Störfällen (z. B. bei Stromausfall oder plötzlichem teÖfaääwderwtärmeabnahmecwdiewtärmeerzeuÖunÖwsowraschwunterbrochenwwerdenwkannfwdasswwederwaufwderwtasserseitewnochwaufwderwceuerunÖsseite gefährliche Betriebszustände auftreten 3.39 gefährlicher Betriebszustand
Ansteigen der Kesselwassertemperatur auf über 110 °C, eine Ansammlung zündfähiger Gase oder Gasgemische (CO > 5 B Volumenanteil) im Brennraum und/oder in den Heizgaszügen, eine Überhitzung von Bauteilen, ein Austreten von Flammen oder Gasen in den Aufstellraum oder ein Rückbrand
3.40 teilweise abschaltbares Feuerungssystem ceuerunÖssystemwbeiwdemweinwwesentäicherwTeiäwderwtärmeäeistunÖwdurchwdaswbinwirkenwvonwoeÖeä- und Sicherheitseinrichtungen kurzfristig unterbrochen werden kann, ohne dass auf der Feuerungsseite gefährliche Betriebszustände entstehen SIST EN 303-5:2012
Zustand, in dem der Brennstoff sich in der Brennstoffzuführung entzündet und sich die Verbrennung in das Brennstofflager oder in den Vorratsbehälter ausbreitet, Anmerkung 1 zum Begriff: Rückbrand kann durch drei verschiedene treibende Kräfte passieren:
a) durchwdirektewAusbreitunÖwderwdäutzonewinwoichtunÖwderwBrennstoffzuführunÖwoderwdenwsorratsbehääter; b) durch Rückströmung und Entzündung heißer oder zündfähiger Gase in die Brennstoffzuführung oder in
denwsorratsbehääter;w c) durch thermische Leitung in die Brennstoffzuführung oder den Vorratsbehälter 3.44 Rückbrand-Schutzeinrichtung eine oder mehrere geprüfte selbsttätige Einrichtungen zur Vermeidung eines Rückbrandes, inklusive Löscheinrichtungen 3.45 Löscheinrichtung Einrichtung zur selbsttätigen Löschung eines Rückbrandes in der Beschickungseinrichtung, Brennstoffzuführung oder Vorratsbehälter 3.46 Förderrichtung Richtung, die der transportierte Brennstoff während der Zuführung in den Brennraum zurücklegt (waagrecht,
aufwärts geneigt, abwärts geneigt) 3.47 Staub in der Gasphase am Probenahmepunkt verteilte Teilchen jeder Form, Struktur oder Dichte unter den vorherrschenden Bedingungen, die durch Filtern unter festgelegten Bedingungen nach repräsentativer Probenahme gesammelt werden können, und die vor und auf dem Filter nach Trocknung unter definierten Bedingungen verbleiben 3.48 Regelabschaltung Prozess, bei dem die Brennstoffzufuhr und/oder der Verbrennungsluftzufuhr als Ergebnis einer Regelfunktion unterbrochen wird 3.49 Sicherheitsabschaltung Prozess, bei dem sofort die Brennstoffzufuhr und/oder die Verbrennungsluftzufuhr unmittelbar als Ergebnis einer Sicherheitsfunktion o
...
記事のタイトル：SIST EN 303-5:2012 -暖房ボイラー - 第5部：500 kWまでの定格熱出力の固形燃料専用暖房ボイラー-用語、要求事項、テスト、およびマーキング 記事内容：このヨーロッパ標準は、500 kWまでの定格熱出力を持つ暖房ボイラーに適用されます。これらのボイラーは固形燃料の燃焼に特化しており、ボイラー製造元の指示に従って運転されます。このヨーロッパ標準では、意図された使用方法と製造業者が想定した条件で使用される暖房ボイラーに関連する重大な危険、危険状況、およびイベントに対処しています（第4条を参照）。これらのボイラーは自然換気または強制換気の下で作動する場合があります。燃料給送は手動または自動的に作動する場合があります。このヨーロッパ標準は、暖房ボイラーの安全性、燃焼品質、動作特性、表示、および保守に関する要件と試験方法を取り扱っています。また、安全システムに影響を与えるすべての外部機器（バーニングバック安全装置、統合燃料ホッパーなど）もカバーしています。このヨーロッパ標準は、バーナーをユニットとして含むボイラーにのみ適用されます。この基準は、EN 15270に準拠した固形燃料バーナーとボイラー本体の組み合わせが、このヨーロッパ標準に準拠して全体が試験された場合にのみ適用されます。このヨーロッパ標準に準拠した暖房ボイラーは、ヒートキャリアとして水を使用し、最大許容温度が110℃で動作圧力が最大6バールまでの中央暖房設備に使用されるよう設計されています。組み込みまたは取り付けられたウォーターヒーター（貯蔵型または連続流型ヒーター）を備えた暖房ボイラーの場合、このヨーロッパ標準は暖房ボイラーの運転条件に必要な部分にのみ適用されます。このヨーロッパ標準は、設置場所の直接暖房にも使用される暖房ボイラーや他の暖房機器、調理機器、ボイラーの安全装置より前の外部燃料貯蔵および輸送装置、密閉型の応用、コンデンシングボイラーには適用されません。このヨーロッパ標準は、固形燃料暖房ボイラーに必要な用語、制御および安全に関連する要件、設計要件、技術的な暖房要件（環境要件も考慮）、および試験およびマーキング要件を明示しています。このヨーロッパ標準は、EN（ヨーロッパ標準）として発行される前にテストされた暖房ボイラーには適用されません。
제목: SIST EN 303-5:2012 - 난방 보일러 - 5부: 수동 및 자동 이송식 고형 연료 보일러, 명목 열 출력 500 kW까지 - 용어, 요구 사항, 시험 및 표시 내용: 이 유럽 표준은 열 출력이 최대 500 kW까지인, 고형 연료만을 연소하는 난방 보일러 및 안전 기기에 적용되며, 보일러 제조업자의 지시에 따라 작동되는 것을 목적으로 한다. 본 유럽 표준은 의도된 대로 사용되며, 제조업자가 예상한 조건에서 발생할 수 있는 중대한 위험, 위험 상황 및 사건과 연결된 난방 보일러에 대해 다룬다(4조 참조). 이 보일러는 자연 환기 또는 강제 환기 하에서 작동할 수 있으며, 조작은 수동 또는 자동으로 이루어질 수 있다. 본 유럽 표준은 난방 보일러의 안전, 연소 품질, 작동 특성, 표시 및 유지 보수에 대한 요구 사항과 시험 방법을 다룬다. 또한, 안전 시스템에 영향을 주는 모든 외부 장비(예: 역연소 안전 장치, 통합 연료 호퍼)를 다룬다. 이 유럽 표준은 버너와 난방 보일러 본체의 조합에만 적용된다. 이 조합은 EN 15270에 따른 고체 연료 버너와 보일러 본체가 유럽 표준에 따라 전체 유닛으로 시험되었을 때에만 해당된다. 본 유럽 표준에 따른 난방 보일러는 열 매체로 물을 사용하며, 최대 허용 온도는 110 °C이고, 최대 허용 작동 압력은 6 바이다. 내장 또는 부착된 온수기(저장형 또는 연속형 온수기)가있는 난방 보일러의 경우, 본 유럽 표준은 난방 보일러의 작동 조건에 필요한 온수기 부분에만 적용된다. 이 유럽 표준은 직접 난방을 위해 설계된 난방 보일러 및 기타 난방 기기, 조리 기기, 보일러의 안전 장치 이전의 외부 연료 저장 및 운송 장치, 방업 위치에 대한 설계 및 구축, 방업 응용, 압축 보일러에는 적용되지 않는다. 이 유럽 표준은 고형 연료 난방 보일러에 대한 필요한 용어, 제어 및 안전 요구 사항, 설계 요구 사항, 기술 난방 요구 사항(환경 요구 사항 고려), 시험 및 표시 요구 사항을 명시한다. 이 유럽 표준은 EN(유럽 표준)으로 게시되기 전에 시험된 난방 보일러에는 적용되지 않는다.
The article discusses the SIST EN 303-5:2012, a European Standard that applies to heating boilers with a nominal heat output of up to 500 kW, designed specifically for burning solid fuels. The standard covers significant hazards, safety measures, and requirements for the operation, combustion quality, marking, and maintenance of heating boilers. It also includes provisions for boilers operated under natural or forced draught, with stoking working manually or automatically. The standard applies to boilers that include burners as a unit and are tested accordingly. It specifies the necessary terminology, safety and control requirements, design requirements, technical heating requirements, and testing procedures for solid fuel heating boilers. The standard does not apply to heating boilers designed for direct heating, cooking appliances, external fuel storage and transportation devices, room sealed applications, or condensing boilers. The standard is not applicable to heating boilers tested before its publication as an EN.
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
