EUROPEAN STANDARD
EN 50564
NORME EUROPÉENNE
May 2011
EUROPÄISCHE NORM
ICS 27.140 Supersedes EN 62301:2005
English version
Electrical and electronic household and office equipment -
Measurement of low power consumption
(IEC 62301:2011, modified)
Appareils électriques et électroniques Elektrische und elektronische Hauhalts-
pour application domestique et und Bürogeräte -
équipement de bureau - Messung niedriger Leistungsaufnahmen
Mesure de la consommation faible (IEC 62301:2011, modifiziert)
puissance
(CEI 62301:2011, modifiée)
This European Standard was approved by CENELEC on 2011-03-03. CENELEC members are bound to comply
with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard
the status of a national standard without any alteration.
Up-to-date lists and bibliographical references concerning such national standards may be obtained on
application to the Central Secretariat or to any CENELEC member.
This European Standard exists in three official versions (English, French, German). A version in any other
language made by translation under the responsibility of a CENELEC member into its own language and notified
to the Central Secretariat has the same status as the official versions.
CENELEC members are the national electrotechnical committees of Austria, Belgium, Bulgaria, Croatia, Cyprus,
the Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy,
Latvia, Lithuania, Luxembourg, Malta, the Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia,
Spain, Sweden, Switzerland and the United Kingdom.
CENELEC
European Committee for Electrotechnical Standardization
Comité Européen de Normalisation Electrotechnique
Europäisches Komitee für Elektrotechnische Normung
Management Centre: Avenue Marnix 17, B - 1000 Brussels
© 2011 CENELEC - All rights of exploitation in any form and by any means reserved worldwide for CENELEC members.
Ref. No. EN 50564:2011 E
---------------------- Page: 3 ----------------------
SIST EN 50564:2011

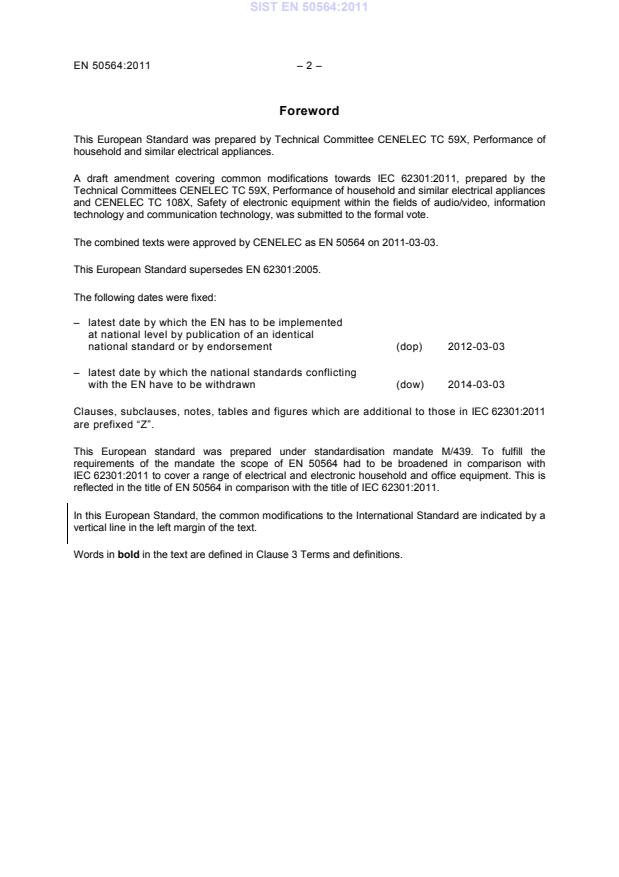

EN 50564:2011 – 2 –
Foreword
This European Standard was prepared by Technical Committee CENELEC TC 59X, Performance of
household and similar electrical appliances.
A draft amendment covering common modifications towards IEC 62301:2011, prepared by the
Technical Committees CENELEC TC 59X, Performance of household and similar electrical appliances
and CENELEC TC 108X, Safety of electronic equipment within the fields of audio/video, information
technology and communication technology, was submitted to the formal vote.
The combined texts were approved by CENELEC as EN 50564 on 2011-03-03.
This European Standard supersedes EN 62301:2005.
The following dates were fixed:
– latest date by which the EN has to be implemented
at national level by publication of an identical
national standard or by endorsement (dop) 2012-03-03
– latest date by which the national standards conflicting
with the EN have to be withdrawn (dow) 2014-03-03
Clauses, subclauses, notes, tables and figures which are additional to those in IEC 62301:2011
are prefixed “Z”.
This European standard was prepared under standardisation mandate M/439. To fulfill the
requirements of the mandate the scope of EN 50564 had to be broadened in comparison with
IEC 62301:2011 to cover a range of electrical and electronic household and office equipment. This is
reflected in the title of EN 50564 in comparison with the title of IEC 62301:2011.
In this European Standard, the common modifications to the International Standard are indicated by a
vertical line in the left margin of the text.
Words in bold in the text are defined in Clause 3 Terms and definitions.
---------------------- Page: 4 ----------------------
SIST EN 50564:2011
– 3 – EN 50564:2011
Introduction
The methods defined in this European Standard are intended to define requirements for the
measurement of low power. This standard may be used in support of other, more specific,
product standards where it is required to measure power consumption.
The aim of the common modification is to ensure this European Standard is compatible with
the objectives of EU legislation for ecodesign and for energy labeling.
Since the mode definitions are given in the relevant EU regulation they are not contained in
this standard. Additional product specific mode definitions might be given in more specific
product standards.
---------------------- Page: 5 ----------------------
SIST EN 50564:2011
EN 50564:2011 – 4 –
Contents
1 Sc op e . . 5
2 Normative references . 5
3 Terms and definitions . 6
4 General conditions for measurements. 8
4.1 General . 8
4.2 Test room . 8
4.3 Power supply . 8
4.4 Power measuring instruments . 9
5 Me as ur em ents . 10
5.1 General . 10
5.2 Pr ep ar at i o n of pr o duc t . 11
5.3 Procedure . 11
6 Test report. 15
6.1 Product details . 15
6.2 Test parameters . 15
6.3 Measured data, for each product mode as applicable . 15
6.4 Test and laboratory details . 16
Annex A (Void) . 17
Annex B (informative) Notes on the measurement of low power modes . 18
Annex C (informative) Converting power values to energy . 26
Annex D (informative) Determination of uncertainty of measurement . 28
Annex ZA (informative) Test report template . 33
---------------------- Page: 6 ----------------------
SIST EN 50564:2011
– 5 – EN 50564:2011
1 Scope
This European Standard specifies methods of measurement of electrical power consumption
and the reporting of the results for a range of electrical and electronic household and office
equipment, hereafter referred to as products.
This standard
− addresses issues associated with measuring electrical power, in particular low power (in
the order of a few Watts or less), consumed by mains powered products,
− describes in detail the requirements for testing single phase products with a rated input
voltage in the range of 100 V a.c. to 250 V a.c. but it may, with some adaptations, also be
used with three phase products,
− may also be of assistance in determining the energy efficiency of products in conjunction
with other, more specific, product standards.
The value of energy consumed will depend on the operating mode of the product under test,
for instance whether the equipment is in an off mode, in a standby mode or in an active
mode. This standard does not specify these modes and so it is not possible to use this
standard on its own. Instead, it provides a method of measurement with a variety of modes
which are defined elsewhere.
This standard does not
− specify safety requirements,
− specify minimum performance requirements,
− set maximum limits on power or energy consumption,
− contain limit values or procedures for verifying compliance with regulatory requirements.
NOTE Z1 This standard has been written in particular to support EC Commission Regulation n° 1275/2008 for the
measurement of off mode and standby mode power consumption. This standard specifies methods of
measurement of electrical power consumption in standby mode(s) and other low power modes (off mode), as
applicable.
NOTE Z2 This standard is applicable to electrical products with a rated input voltage of 230 V a.c. for single
phase products and 400 V a.c. for three phase products.
NOTE Z3 The measurement of energy consumption and performance of products during intended use are
generally specified in more specific product standards and are not covered by this standard.
NOTE Z4 The term “products” in this standard includes household appliances or information technology products,
consumer electronics, audio, video and multimedia systems, however the measurement methodology could be
applied to other products.
NOTE Z5 Where this standard is referenced by more specific standards or procedures, these should define and
name the relevant conditions to which this test procedure is applied.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60050-131, International Electrotechnical Vocabulary (IEV) – Part 131: Circuit theory
---------------------- Page: 7 ----------------------
SIST EN 50564:2011
EN 50564:2011 – 6 –
IEC 60050-300, International Electrotechnical Vocabulary (IEV) – Electrical and electronic
measurements and measuring instruments – Part 311: General terms relating to measure-
ments – Part 312: General terms relating to electrical measurements – Part 313: Types of
electrical measuring instruments – Part 314: Specific terms according to the type of
instrument
3 Terms and definitions
For the purposes of this document, the terms and definitions contained in IEC 60050-131 and
IEC 60050-300 as well as the following definitions apply.
3.1
function
a predetermined operation undertaken by the energy using product. Functions may be
controlled by an interaction of the user, of other technical systems, of the system itself, from
measurable inputs from the environment and/or time
In this standard, functions are grouped into 3 main types:
• user oriented secondary functions (see 3.6 - standby mode)
• primary functions (see 3.8 - active mode, which is not the focus of this standard)
• other functions (these functions do not affect the mode classification).
NOTE Accurate recording and documentation of functions in the relevant product mode is a key element of
documentation in this standard (see 6.3). Function types are generally classified as primary or secondary (remote,
network, sensing and protective).
3.2
mode
a state that has no function, one function or a combination of functions present
NOTE 1 The low power mode categories in this standard are intended to provide guidance for the development
of specific mode definitions for TC59 products by the relevant subcommittees.
NOTE 2 Void.
NOTE 3 See Annex C for examples of how to calculate total energy consumption from power measurements
where the duration of each relevant mode is known.
3.3
product mode
mode where the functions present, if any, and whether these are activated, depend on the
particular product configuration
NOTE The issue of devising appropriate names for product modes is a matter for the relevant product
committees. While a product mode name should generally reflect the functions that are activated, they need not
contain the terms “standby” even where the product mode falls within that mode category.
3.4
low power mode
a product mode that falls into one of the following broad mode categories:
• off mode(s)
• standby mode(s)
NOTE Z1 Refer to relevant legislation or a more specific product standard. This term is not defined in EC
Commission Regulation n° 1275/2008.
NOTE 1 Low power modes are classified into one of the mode categories above (where applicable) on the basis
of the functions that are present and activated in each relevant mode. Where other functions are present in a
product mode (in addition to the ones required for the mode categories specified above), these functions do not
affect the mode classification.
---------------------- Page: 8 ----------------------
SIST EN 50564:2011
– 7 – EN 50564:2011
NOTE 2 Low power mode categories are defined in order to provide guidance to users of this international
standard and to provide a consistent framework for the development of low power modes.
NOTE 3 Any transition that occurs between modes, either through user intervention or automatically, is not
considered to be a mode.
NOTE 4 Not all low power mode categories are present on all products. Some products may have more than one
product mode in each of the low power mode categories with different combination of functions activated. The
power consumption in each low power mode depends on the product design and the functions which are
activated in the particular product mode.
3.5
off mode(s)
void
NOTE Z1 Refer to relevant legislation or a more specific product standard.
NOTE Z2 EC Commission Regulation n° 1275/2008 states:
“ ‘off mode’ means a condition in which the equipment is connected to the mains power source and is not
providing any function; the following shall also be considered as off mode:
a) conditions providing only an indication of off mode condition;
b) conditions providing only functionalities intended to ensure electromagnetic compatibility pursuant to Directive
2004/108/EC of the European Parliament and of the Council”
3.6
standby mode(s)
void
NOTE Z1 Refer to relevant legislation or a more specific product standard
NOTE Z2 EC Commission Regulation n° 1275/2008 states:
“ ‘standby mode(s)’ means a condition where the equipment is connected to the mains power source, depends on
energy input from the mains power source to work as intended and provides only the following functions, which
may persist for an indefinite time:
– reactivation function, or reactivation function and only an indication of enabled reactivation function,
and/or information or status display”
3.7
void
3.8
active mode(s)
void
NOTE Z1 Refer to relevant legislation or a more specific product standard
NOTE Z2 EC Commission Regulation n° 1275/2008 states:
“ ‘active mode(s)’ means a condition in which the equipment is connected to the mains power source and at least
one of the main function(s) providing the intended service of the equipment has been activated”
3.9
void
3.10
rated voltage
supply voltage (range) designated by the manufacturer
3.11
rated frequency
supply frequency (range) designated by the manufacturer
3.12
instructions for use
information that is provided for users of the product
---------------------- Page: 9 ----------------------
SIST EN 50564:2011
EN 50564:2011 – 8 –
NOTE Instructions for use would include a user manual and may be in paper or electronic form. Instructions
for use do not include any special directions provided by the product supplier to the test laboratory especially for
testing purposes.
4 General conditions for measurements
4.1 General
Unless otherwise specified, measurements shall be made under the test conditions and with
measuring instruments specified in 4.2 to 4.4.
NOTE The measuring accuracy and consequently total measurement uncertainty depend not only on the
specification of the individual equipment but also their combination. Some combinations of power source and power
measurement equipment, which individually meet their respective specifications, are known to give anomalous
readings with capacitive loads. This could be caused by, for example, the power supply having high frequency
th
components above the 13 harmonic.
4.2 Test room
The tests shall be carried out in a room that has an air speed close to the product under test
of ≤0,5 m/s. The ambient temperature shall be maintained at (23 ± 5) °C throughout the test.
Where the product has an ambient light sensor that affects the power consumption, the test
shall be carried out with controlled ambient light conditions. Where the illuminance levels are
externally defined (in a test procedure or in the instructions for use), these values shall be
used. Where no illuminance levels are stated or defined, reference illuminance levels of
>300 lx and <10 lx shall be used.
Information on the method used to achieve the above illuminance levels, where relevant, shall
be recorded in the test report (see 6.3). Where values of illuminance are given, they shall be
measured as close to the product's light sensor as practical.
NOTE The measured power for some products and modes could be affected by the ambient conditions (e.g.
illuminance, temperature).
4.3 Power supply
4.3.1 Supply voltage and frequency
Where this standard is referenced by a regulation or more specific product standard that
specifies a voltage and frequency to be used during measurement, the test voltage and
frequency so defined shall be used for all tests.
For single phase products, unless otherwise specified by a regulation or a more specific
product standard, the voltage and frequency of the supply shall be:
• 230 V ± 1%,
• 50 Hz ± 1%.
NOTE Z1 A stabilised power supply may be required to meet these requirements.
For three-phase products, unless otherwise specified by a regulation or more specific product
standard, the voltage and frequency of the supply shall be:
• 400 V ± 1%,
• 50 Hz ± 1%.
NOTE Z2 A stabilised power supply may be required to meet these requirements. Some stabilised power supplies
have high frequency components and in such cases it is strongly recommended to use an artificial mains network
between the power supply and the power measuring instrument, as described in B.4.2. Where an artificial mains
network is used it should have a nominal impedance of 50 Ω/50 µH or 50 Ω/50 µH + 5 Ω as defined in EN 55016-1-
2.
---------------------- Page: 10 ----------------------
SIST EN 50564:2011
– 9 – EN 50564:2011
4.3.2 Supply voltage waveform
The total harmonic content of the supply voltage when supplying the product under test in the
th
specified mode shall not exceed 2 % (up to and including the 13 harmonic); harmonic
content is defined as the root-mean-square (r.m.s.) summation of the individual components
using the fundamental as 100 %. The value of the harmonic content of the voltage supply
shall be recorded during the test and reported (see 6.3).
In addition to the above, the ratio of peak value to r.m.s. value of the test voltage (i.e. crest
factor) when supplying the product under test shall be between 1,34 and 1,49.
NOTE Power supplies meeting EN 61000-3-2 are likely to meet the above requirements.
4.4 Power measuring instruments
NOTE Many power meters can also record harmonic content, as required by 4.3.2.
4.4.1 Power measurement uncertainty
This section covers the requirements for uncertainty introduced by the instrument that
measures the input power to the product under test, including any external shunts.
The maximum permitted uncertainty of measurement depends on the size of the load and the
characteristics of the load. The key characteristic of the load used to determine the maximum
permitted uncertainty is the Maximum Current Ratio (MCR), which is calculated as follows:
Crest Factor (CF)
Maximum Current Ratio (MCR) =
Power Factor (PF)
where
• the Crest Factor (CF) is the measured peak current drawn by the product divided by
the measured r.m.s. current drawn by the product;
• the Power Factor (PF) is a characteristic of the power consumed by the product. It is
the ratio of the measured real power to the measured apparent power.
a) Permitted uncertainty for values of MCR ≤10
For measured power values of greater than or equal to 1,0 W, the maximum permitted relative
uncertainty introduced by the power measurement equipment, U , shall be equal to or less
mr
than 2 % of the measured power value at the 95 % confidence level.
For measured power values of less than 1,0 W, the maximum permitted absolute uncertainty
introduced by the power measurement equipment, U , shall be equal to or less than 0,02 W
ma
at the 95 % confidence level.
b) Permitted uncertainty for values of MCR >10
The value of U shall be determined using the following equation:
pc
U = 0,02 ×[]1+()0,08 ×{}MCR − 10
pc
where U is the maximum permitted relative uncertainty for cases where the MCR is > 10.
pc
---------------------- Page: 11 ----------------------
SIST EN 50564:2011
EN 50564:2011 – 10 –
For measured power values of greater than or equal to 1,0 W, the maximum permitted relative
uncertainty introduced by the power measurement equipment shall be equal to or less than
U at the 95 % confidence level.
pc
For measured power values of less than 1,0 W, the permitted absolute uncertainty shall be
the greater of U (0,02 W) or U when expressed as an absolute uncertainty in W
ma pc
(U × measured value) at the 95 % confidence level.
pc
NOTE 1 It is preferred that the power measuring instrument detects, indicates, signals and records any “out of
range” conditions.
NOTE 2 See Annex D and the Guide to the Expression of Uncertainty in Measurement (GUM) for further details.
NOTE 3 Although a specification for the power meter in terms of allowable crest factor is not included here, it is
important that the peak current of the measured waveform does not exceed the permitted measurable peak current
for the range selected, otherwise the uncertainty requirements above will not be achieved. See B.1.2 for an
example calculation for U and for more information.
pc
NOTE Z1 Clause B.1 explains why certain load types can result in increased uncertainty.
For products connected to more than one phase, the power measuring instrument shall be
capable of measuring the total power of all phases connected.
Where the power is measured using the accumulated energy method (see 5.3.3) the
calculated power measurement uncertainty shall meet the above requirements.
4.4.2 Power measurement frequency response
The power measuring instrument shall be capable of meeting the requirements of 4.4.1 when
measuring the following:
• DC
• AC with a frequency from 10 Hz to 2 000 Hz.
NOTE If the power meter contains a bandwidth limiting filter, it should be capable of being taken out of the
measurement circuit.
4.4.3 Power measurement long term averaging requirement
Where it is necessary to perform measurements in accordance with 5.3.3, the power
measuring instrument shall either be capable of
– measuring the average power over any operated selected time interval, or;
– integrating energy over any operator selected time interval.
NOTE A data recording capability (sampling) or output to a computer or data recorder is the most desirable
capability as required by 5.3.2 – see B.2.5 for further information.
5 Measurements
5.1 General
The purpose of this test method is to determine the power consumption in the relevant
product mode, which is either persistent or of a limited duration. A mode is considered to be
persistent where the power level is constant or where there are several power levels that
occur in a regular sequence for an indefinite period of time.
NOTE 1 During transition from one mode to another (either automatic or user initiated) some products could wait
in a higher power state while transition tasks are performed or circuits are energized or de-energized, so they can
take some time to enter a stable state.
---------------------- Page: 12 ----------------------
SIST EN 50564:2011
– 11 – EN 50564:2011
NOTE 2 Where the product mode changes automatically it can sometimes be necessary to operate a product
through the automatic sequence several times on a trial basis to ensure that sequence is fully understood and
documented before test results are recorded and reported. A sequence of separate product modes could also
exhibit a regular ongoing pattern of power levels. See Annex B for further guidance.
NOTE 3 While limited duration modes may be documented using measurements to this standard, the results for
such modes should be reported as an energy consumption (Wh) and duration. A product mode that is stable
should persist without any user intervention.
5.2 Preparation of product
Tests in this standard are to be performed on a single product.
The product shall be prepared and set up in accordance with the instructions for use, except
where these conflict with the requirements of this standard and / or the relevant product
performance standard. If no instructions for use are available, then factory or “default”
settings shall be used, or where there are no indications for such settings, the product is
tested as supplied.
NOTE An appropriate product standard would be, for example, IEC 60436 (dishwashers) or EN 60456 (washing
machines).
Once a product has been selected and is ready for testing, the following steps shall be
followed and documented in the test report as applicable:
– remove the product from packaging (where applicable);
instructions for use and configure the product in accordance with these
– read the
instructions;
– determine if the product contains a sensor affecting the measurement result, e.g. an
ambient light sensor;
– determine if the product contains a battery and whether the product contains circuitry for
recharging a rechargeable battery. Reference shall be made to determine whether there is
a legal provision which specifies the conditions to be applied, otherwise the following shall
apply. For products containing a recharging circuit, the power consumed in
• off mode and standby mode shall be measured after precautions have been taken to
ensure that the battery is not being charged during the test, e.g. by removing the
battery where this is possible, or ensuring that the battery is kept fully charged if the
battery is not removable;
• a maintenance mode shall be measured with the batteries installed and fully charged
before any measurements are undertaken.
– refer to the relevant product test procedure, external requirement (e.g. regulation) or
instructions for use that specifies the product mode(s) to test (where applicable). The
product modes tested should be consumer relevant and representative of expected
normal use. Where instructions for use provide configuration options, each relevant
option should be separately tested. Active mode(s) should be measured in accordance
with the relevant performance standard for the product;
– undertake testing on relevant product modes in accordance with Subclause 5.3;
– classify each of the product modes tested into one of the low power mode categories
(see Subclause 3.4) or other mode as applicable.
5.3 Procedure
5.3.1 General
Within this standard, power consumption shall be determined by
– the sampling method: by the use of an instrument to record power measurements at
regular intervals throughout the measurement period (see 5.3.2). Sampling is the
preferred method of measurement for all modes and product types under this standard.
---------------------- Page: 13 ----------------------
SIST EN 50564:2011
EN 50564:2011 – 12 –
For modes where power varies in a cyclic fashion or is unstable, or for limited duration
modes, sampling is the only measurement method permitted under this standard; or
– the average reading method: where the power value is stable and the mode is stable, by
averaging the instrument power readings over a specified period or, alternatively by
recording the energy consumption over a specified period and dividing by the time (see
5.3.3 for details of when this method is valid); or
– th
...
SLOVENSKI SIST EN 50564
STANDARD
julij 2011
Električna in elektronska gospodinjska in pisarniška oprema –
Meritve majhne porabe energije
Electrical and electronic household and office equipment –
Measurement of low power consumption
Appareils électriques et électroniques pour application domestique et
équipement de bureau – Mesure de la consommation faible puissance
Elektrische und elektronische Hauhalts- und Bürogeräte –
Messung niedriger Leistungsaufnahmen
Referenčna oznaka
ICS 17.220.20; 97.030 SIST EN 50564:2011 (sl)
Nadaljevanje na straneh II in od 1 do 34
© 2014-12: Slovenski institut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
SIST EN 50564 : 2011
NACIONALNI UVOD
Standard SIST EN 50564 (sl), Električna in elektronska gospodinjska in pisarniška oprema – Meritve
majhne porabe energije, 2011, ima status slovenskega standarda in je istoveten evropskemu
standardu EN 50564 (en), Electrical and electronic household and office equipment – Measurement of
low power consumption, 2011.
Ta standard nadomešča SIST EN 62301:2006.
NACIONALNI PREDGOVOR
Evropski standard EN 50564:2011 je pripravil tehnični odbor Evropske organizacije za standardizacijo v
elektrotehniki CLC/TC 59X Karakteristike gospodinjskih in podobnih električnih aparatov. Evropski standard
je spremenjen mednarodni standard IEC 62301:2011, ki ga je pripravil tehnični odbor Mednarodne
elektrotehniške komisije IEC/TC 59 Karakteristike gospodinjskih in podobnih električnih aparatov.
Slovenski standard SIST EN 50564:2011 je prevod evropskega standarda EN 50564:2011. V primeru spo-
ra glede besedila slovenskega prevoda v tem standardu je odločilen izvirni evropski standard v angleškem
jeziku. Slovensko izdajo standarda je pripravil SIST/TC FGA Funkcionalnost gospodinjskih aparatov.
Odločitev za privzem tega standarda v juliju 2011 sprejel tehnični odbor SIST/TC FGA Funkcionalnost
gospodinjskih aparatov.
ZVEZA Z NACIONALNIMI STANDARDI
S privzemom tega evropskega standarda veljajo za omenjeni namen referenčnih standardov vsi
standardi, navedeni v izvirniku, razen tistih, ki so že sprejeti v nacionalno standardizacijo:
SIST IEC 60050-300 Mednarodni elektrotehniški slovar – Električne in elektronske meritve in merilni
instrumenti – 311. del: Splošni izrazi, povezani z meritvami – 321. del: Splošni
izrazi, povezani z električnimi meritvami – 313. del: Tipi električnih merilnih
instrumentov – 314. del: Posebni izrazi, povezani s tipom instrumenta (IEC
60050-300:2001)
OSNOVA ZA IZDAJO STANDARDA
– privzem standarda EN 50564:2011
PREDHODNA IZDAJA
– SIST EN 62301:2006, Gospodinjski električni aparati – Merjenje moči v stanju pripravljenosti (IEC
62301:2005, spremenjen)
OPOMBE
– Povsod, kjer se v besedilu standarda uporablja izraz “evropski standard”, v SIST EN 50564:2011
to pomeni “slovenski standard”.
– Nacionalni uvod in nacionalni predgovor nista sestavni del standarda.
– Ta nacionalni dokument je enakovreden EN 50564:2011in je objavljen z dovoljenjem
CENELEC
Avenue Marnix 17
1050 Bruselj
Belgija
This national document is identical with EN 50564:2011 and is published with the permission of
CENELEC
Avenue Marnix 17
1050 Bruxelles
Belgium
II
---------------------- Page: 2 ----------------------
EVROPSKI STANDARD EN 50564
EUROPEAN STANDARD
EUROPÄISCHE NORM
NORME EUROPÉENNE maj 2011
ICS: 27.140 Nadomešča: EN 62301:2005
Slovenska izdaja
Električna in elektronska gospodinjska in pisarniška oprema –
Meritve majhne porabe energije (IEC 62301:2011, spremenjen)
Electrical and electronic Appareils électriques et électroniques Elektrische und elektronische
household and office pour application domestique et Hauhalts- und Bürogeräte – Messung
equipment – Measurement of équipement de bureau – Mesure de niedriger Leistungsaufnahmen
low power consumption la consommation faible puissance (IEC 62301:2011, modifiziert)
(IEC 62301:2011, modified) (CEI 62301:2011, modifiée)
Ta evropski standard je CENELEC sprejel 30. marca 2011. Člani CENELEC morajo izpolnjevati
notranje predpise CEN/CENELEC, ki določajo pogoje, pod katerimi dobi ta standard status
nacionalnega standarda brez kakršnih koli sprememb.
Najnovejši seznami teh nacionalnih standardov in njihovi bibliografski podatki se na zahtevo lahko
dobijo pri Centralnem sekretariatu ali katerem koli članu CENELEC.
Ta evropski standard obstaja v treh uradnih izdajah (angleški, francoski in nemški). Izdaje v drugih
jezikih, ki jih člani CENELEC na lastno odgovornost prevedejo in izdajo ter prijavijo pri Centralnem
sekretariatu, veljajo kot uradne izdaje.
Člani CENELEC so nacionalni elektrotehnični komiteji Avstrije, Belgije, Bolgarije, Cipra, Češke
republike, Danske, Estonije, Finske, Francije, Hrvaške, Grčije, Irske, Islandije, Italije, Latvije, Litve,
Luksemburga, Madžarske, Malte, Nemčije, Nizozemske, Norveške, Poljske, Portugalske, Romunije,
Slovaške, Slovenije, Španije, Švedske, Švice in Združenega kraljestva.
CENELEC
Evropski komite za standardizacijo v elektrotehniki
European Committee for Electrotechnical Standardization
Comité Européen de Normalisation Electrotechnique
Europäisches Komitee für Elektrotechnische Normung
Upravni center: Avenue Marnix 17, B-1050 Bruselj
© 2011 CENELEC Lastnice avtorskih pravic so vse države članice CENELEC. Ref. oznaka EN 50564:2011 E
---------------------- Page: 3 ----------------------
SIST EN 50564 : 2011
Predgovor
Ta evropski standard je pripravil tehnični odbor CENELEC/TC 59X Karakteristike gospodinjskih in
podobnih električnih aparatov.
Dopolnilo s skupnimi spremembami k standardu IEC 62301:2011, ki sta ga pripravila tehnični odbor
CENELEC TC 59X Karakteristike gospodinjskih in podobnih električnih aparatov in tehnični odbor
CENELEC TC 108X Varnost elektronske opreme na področju avdio/video, informacijske in
komunikacijske tehnologije, je bil predložen v formalno glasovanje.
Združeno besedilo je CENELEC 3. marca 2011 sprejel kot EN 50564.
Ta evropski standard nadomešča EN 62301:2005.
Določena sta bila naslednja datuma:
– zadnji datum, do katerega mora EN dobiti status (dop) 2012-03-03
nacionalnega standarda bodisi z objavo istovetnega
besedila ali z razglasitvijo
– zadnji datum, ko je treba razveljaviti nacionalne (dow) 2014-03-03
standarde, ki so z EN v nasprotju
Točke, podtočke, opombe, preglednice in slike, ki so dodane k IEC 62301:2011, so označene s
predpono "Z".
Ta evropski standard je bil pripravljen na podlagi mandata za standardizacijo M/439. Za izpolnitev
zahtev mandata mora biti področje uporabe EN 50564 v primerjavi z IEC 62301:2011 razširjeno tako,
da vključuje tudi električno in elektronsko gospodinjsko in pisarniško opremo. To se odraža v naslovu
EN 50564 v primerjavi z naslovom IEC 62301:2011.
V tem evropskem standardu so skupne spremembe mednarodnega standarda označene z navpično
črto na levem robu besedila.
Besede v krepkem tisku besedila so definirane v točki 3 Izrazi in definicije.
2
---------------------- Page: 4 ----------------------
SIST EN 50564 : 2011
Uvod
Metode, opredeljene v tem evropskem standardu, so namenjene določanju zahtev za merjenje
majhne moči. Ta standard se lahko uporablja kot podpora drugim, bolj specifičnim standardom za
proizvode, kjer je treba meriti porabo energije.
Namen skupnih sprememb je zagotoviti združljivost tega evropskega standarda s cilji zakonodaje EU
za okoljsko primerno zasnovo in energijsko označevanje proizvodov.
Ker so definicije načinov delovanja določene v ustrezni regulativi EU, v ta standard niso vključene.
Dodatne definicije specifičnih načinov delovanja proizvoda so lahko določene v bolj specificiranih
standardih za proizvode.
3
---------------------- Page: 5 ----------------------
SIST EN 50564 : 2011
VSEBINA Stran
Predgovor .2
Uvod .3
1 Področje uporabe .5
2 Zveza s standardi .5
3 Izrazi in definicije .6
4 Splošni pogoji za meritve .8
4.1 Splošno.8
4.2 Preskusni prostor.8
4.3 Napajanje .8
4.4 Instrumenti za merjenje moči .9
5 Meritve.10
5.1 Splošno.10
5.2 Priprava proizvoda.10
5.3 Postopek.11
6 Poročilo o preskusu.14
6.1 Podatki o proizvodu.14
6.2 Parametri pri preskušanju .14
6.3 Merjeni podatki za vsak način delovanja proizvoda, kot je primerno.15
6.4 Podatki o preskusu in laboratoriju .15
Dodatek A (izpuščen) .16
Dodatek B (informativni): Opombe o merjenju v stanjih majhne moči .17
Dodatek C (informativni): Preračun vrednosti moči v energijo.24
Dodatek D (informativni): Določanje merilne negotovosti .26
Dodatek ZA (informativni): Predloga poročila o preskusu.31
Literatura.32
4
---------------------- Page: 6 ----------------------
SIST EN 50564 : 2011
1 Področje uporabe
Ta evropski standard obravnava metode merjenja porabe električne energije in poročanje o rezultatih
za električno in elektronsko gospodinjsko in pisarniško opremo, v nadaljnjem besedilu imenovano
proizvod.
Ta standard:
– obravnava vprašanja, povezana z merjenjem električne moči, posebej majhne moči (reda nekaj
vatov ali manj), ki jo porabljajo proizvodi, napajani iz omrežja,
– podrobno opisuje zahteve za preskušanje enofaznih proizvodov z naznačeno izmenično
napetostjo v območju od 100 V do 250 V, ki se lahko z nekaj prilagoditvami uporabljajo tudi za
trifazne proizvode,
– je lahko tudi v pomoč pri določanju energijske učinkovitosti proizvodov v povezavi z drugimi, bolj
specifičnimi standardi za proizvode.
Količina porabljene energije je odvisna od načina delovanja preskušanega proizvoda, na primer, ali je
oprema v stanju izključenosti, v stanju pripravljenosti ali v aktivnem načinu. Ta standard ne
opisuje teh načinov delovanja in zato tega standarda ni mogoče uporabljati samostojno. Namesto tega
standard ponuja metode merjenja v različnih načinih delovanja, ki so določeni drugje.
Ta standard ne:
– določa varnostnih zahtev,
– določa minimalnih zahtev za lastnosti,
– postavlja najvišjih mej za moč ali porabo energije,
– vsebuje mejnih vrednosti ali postopkov za potrjevanje skladnosti z zahtevami regulative.
OPOMBA Z1: Ta standard je bil napisan posebej v podporo Uredbi Komisije (ES) št. 1275/2008 za merjenje porabe energije v
stanju izključenosti in stanju pripravljenosti. Ta standard opisuje metode merjenja porabe električne energije
v stanju(-ih) pripravljenosti in drugih stanjih majhne moči (stanje izključenosti), če je uporabno.
OPOMBA Z2: Ta standard se uporablja za električne proizvode z naznačeno vhodno napetostjo 230 V izmenično za enofazne
proizvode in 400 V izmenično za trifazne proizvode.
OPOMBA Z3: Merjenje porabe energije in lastnosti proizvodov v času namenske uporabe je v splošnem določeno v bolj
specifičnih standardih za proizvode in ni zajeto v tem standardu.
OPOMBA Z4: Izraz "proizvod" v tem standardu vključuje gospodinjske aparate ali proizvode za informacijsko tehnologijo,
elektroniko za široko rabo, avdio, video in multimedijske sisteme, vendar se metodologija merjenja lahko
uporabi tudi za druge proizvode.
OPOMBA Z5: Kjer se ta standard sklicuje na bolj specifične standarde ali postopke, naj se določijo in naštejejo ustrezni pogoji,
pri katerih se uporablja postopek preskušanja.
2 Zveza s standardi
Za uporabo tega standarda so nujno potrebni spodaj navedeni dokumenti. Pri datiranih dokumentih
velja samo navedena izdaja. Pri nedatiranih dokumentih velja najnovejša izdaja dokumenta (vključno z
morebitnimi spremembami).
IEC 60050-131 Mednarodni elektrotehniški slovar (IEV) – 131. del: Teorija tokokrogov
IEC 60050-300 Mednarodni elektrotehniški slovar – Električne in elektronske meritve in
merilni instrumenti – 311. del: Splošni izrazi, povezani z meritvami – 321.
del: Splošni izrazi, povezani z električnimi meritvami – 313. del: Tipi
električnih merilnih instrumentov – 314. del: Posebni izrazi, povezani s
tipom instrumenta (IEC 60050-300:2001)
5
---------------------- Page: 7 ----------------------
SIST EN 50564 : 2011
3 Izrazi in definicije
V tem dokumentu se uporabljajo izrazi in definicije iz IEC 60050-131 in IEC 60050-300 ter naslednji:
3.1
funkcija
vnaprej določeno delovanje proizvoda, ki porablja energijo. Funkcije lahko iz merjenih vhodov iz
okolja in/ali časov krmili uporabnik, drugi tehnični sistemi, sistem sam
V tem standardu so funkcije razdeljene v tri glavne vrste:
– uporabniško usmerjene sekundarne funkcije (glej 3.6 – stanje pripravljenosti),
– primarne funkcije (glej 3.8 – aktivni način, kar ni predmet tega standarda),
– druge funkcije (te funkcije ne vplivajo na razvrstitev načinov delovanja).
OPOMBA: Točno zapisovanje in dokumentiranje funkcij v ustreznem načinu delovanja proizvoda sta ključna elementa
dokumentacije v tem standardu (glej 6.3). Vrste funkcije se v splošnem razvrstijo kot primarne ali sekundarne
(daljinske, omrežne, senzorske in zaščitne).
3.2
način delovanja, stanje
stanje, ko ni prisotna nobena funkcija ali je prisotna ena funkcija ali kombinacija funkcij
OPOMBA 1: Kategorije majhne moči v tem standardu naj bi zagotovile navodila za razvoj definicij specifičnih načinov
delovanja za proizvode v delovnem območju TC 59, ki jih pripravljajo ustrezni pododbori.
OPOMBA 2: Izpuščeno.
OPOMBA 3: Glej dodatek C za primere, kako izračunati celotno porabo energije iz meritev moči, kadar je trajanje vsakega
posameznega načina delovanja poznano.
3.3
način delovanja proizvoda
način delovanja, kadar so prisotne funkcije, če so in če so vključene, ki je odvisen od posebne
konfiguracije proizvoda
OPOMBA: Primerno poimenovanje načinov delovanja proizvoda je predmet ustreznih odborov za proizvode. Medtem ko
naj način delovanja proizvoda v splošnem odraža funkcije, ki so vključene, pa ni nujno, da vsebuje izraz
"stanje pripravljenosti", četudi način delovanja proizvoda sodi v to kategorijo načina delovanja.
3.4
stanje majhne moči
način delovanja proizvoda, ki spada v eno od naslednjih širših kategorij načinov delovanja:
– stanje(-a) izključenosti,
– stanje(-a) pripravljenosti.
OPOMBA Z1: Sklic na ustrezno zakonodajo ali bolj specifične standarde za proizvod. Ta izraz ni opredeljen v Uredbi Komisije
(ES) št. 1275/2008.
OPOMBA 1: Stanja majhne moči so razporejena v eno od kategorij načinov delovanja, omenjenih zgoraj (če je uporabno),
na podlagi funkcij, ki so prisotne in aktivirane v vsakem načinu delovanja. Kadar so v načinu delovanja
proizvoda prisotne druge funkcije (dodatno k zahtevanim kategorijam načinov delovanja, navedenim zgoraj),
te funkcije ne vplivajo na razvrstitev načinov delovanja.
OPOMBA 2: Kategorije stanj majhne moči so definirane zato, da bi zagotovile navodila uporabnikom tega mednarodnega
standarda in ponudile usklajen okvir za razvoj stanj majhne moči.
OPOMBA 3: Vsak prehod, ki se zgodi med načini delovanja, bodisi z intervencijo uporabnika ali samodejno, se ne šteje za
način delovanja.
OPOMBA 4: Vse kategorije stanj majhne moči niso prisotne pri vseh proizvodih. Nekateri proizvodi imajo lahko več kot en
način delovanja proizvoda v vsaki od kategorij stanja majhne moči z različnimi aktiviranimi kombinacijami
funkcij. Poraba energije v vsakem stanju majhne moči je odvisna od zasnove proizvoda in funkcij, ki so
aktivirane v posebnem načinu delovanja proizvoda.
6
---------------------- Page: 8 ----------------------
SIST EN 50564 : 2011
3.5
izključenost
izpuščeno
OPOMBA Z1: Sklic na ustrezno zakonodajo ali bolj specifične standarde za proizvod.
OPOMBA Z2: Uredba Komisije (ES) št. 1275/2008 določa:
"izključenost“ je stanje, ko je oprema povezana z električnim omrežjem in ne izvaja nobene funkcije. Za
izključenost se štejejo tudi:
(a) pogoji, ki zgolj prikazujejo izklop;
(b) pogoji, ki omogočajo zgolj funkcije, namenjene zagotavljanju elektromagnetne združljivosti v skladu z
Direktivo 2004/108/ES Evropskega parlamenta in Sveta;
3.6
stanje(-a) pripravljenosti
izpuščeno
OPOMBA Z1: Sklic na ustrezno zakonodajo ali bolj specifične standarde za proizvod.
OPOMBA Z2: Uredba Komisije (ES) št. 1275/2008 določa:
"stanje pripravljenosti" je stanje, ko je oprema povezana z električnim omrežjem in je za predvideno delovanje
odvisna od dovajanja energije iz električnega omrežja ter zagotavlja zgolj naslednje funkcije, ki lahko trajajo
nedoločen čas:
– funkcijo ponovnega vklopa ali funkcijo ponovnega vklopa skupaj s prikazom aktivirane funkcije ponovnega
vklopa in/ali prikaz informacij ali stanja na zaslonu.
3.7
izpuščeno
3.8
aktivni način
izpuščeno
OPOMBA Z1: Sklic na ustrezno zakonodajo ali bolj specifične standarde za proizvod.
OPOMBA Z2: Uredba Komisije (ES) št. 1275/2008 določa:
"aktivni način" je stanje, ko je oprema povezana z električnim omrežjem in je aktivirana vsaj ena od glavnih
funkcij predvidene uporabe opreme;
3.9
izpuščeno
3.10
naznačena napetost
napetost (območje) napajanja, ki jo je določil proizvajalec
3.11
naznačena frekvenca
frekvenca (območje) napajanja, ki jo je določil proizvajalec
3.12
navodila za uporabo
informacije, pripravljene za uporabnika proizvoda
OPOMBA: Navodila za uporabo naj vključujejo priročnik za uporabo in so lahko v papirni ali elektronski obliki. Navodila
za uporabo ne vključujejo posebnih smernic, ki bi jih dobavitelj proizvoda namenil preskusnemu laboratoriju,
posebej za namene preskusov.
7
---------------------- Page: 9 ----------------------
SIST EN 50564 : 2011
4 Splošni pogoji za meritve
4.1 Splošno
Če ni določeno drugače, je treba meritve izvajati v pogojih preskušanja in z merilnimi instrumenti,
določenimi v točkah 4.2 do 4.5.
OPOMBA: Merilna točnost in s tem posledično celotna merilna negotovost nista odvisni samo od specifikacije posamezne
opreme, ampak tudi od njune kombinacije. Znano je, da nekatere kombinacije virov moči in opreme za merjenje
moči, ki vsaka posamezno ustreza specifikacijam, pri kapacitivni obremenitvi dajo nepravilne odčitke. To se
lahko zgodi, na primer, pri napajanju s frekvencami, višjimi od 13. harmonika.
4.2 Preskusni prostor
Preskuse je treba izvajati v prostoru, v katerem je hitrost zraka v bližini preskušanega proizvoda
≤0,5 m/s. Temperaturo okolja je treba vzdrževati pri 23 ± 5 °C ves čas preskusa.
Kadar ima proizvod senzor za zaznavanje osvetlitve okolja, ki vpliva na porabo energije, je treba
preskus izvesti v nadzorovanih pogojih osvetlitve okolja. Če je nivo osvetlitve določen (v postopku
preskusa ali navodilih za uporabo), je treba uporabljati te vrednosti. Če nivo osvetlitve ni naveden ali
določen, je treba uporabljati nivo osvetlitve >300 lx in <10 lx.
Informacije o metodi, kako je bil dosežen zgoraj navedeni nivo osvetlitve, kjer je to potrebno, je treba
navesti v poročilu o preskusu (glej 6.3). Če so vrednosti osvetlitve podane, je treba meriti kolikor je
mogoče blizu senzorja za zaznavanje osvetlitve na proizvodu.
OPOMBA: Na merjeno moč lahko pri nekaterih proizvodih in načinih delovanja vplivajo okoljski pogoji (osvetlitev,
temperatura).
4.3 Napajanje
4.3.1 Napajalna napetost in frekvenca
Kadar se ta standard sklicuje na zakonodajo ali bolj specifičen standard za proizvod, ki določa
napetost in frekvenco pri merjenju, je treba tako določeni napetost in frekvenco uporabiti pri vseh
preskusih.
Pri enofaznih proizvodih, razen če ni z zakonodajo ali v bolj specifičnem standardu za proizvod
določeno drugače, morata biti napetost in frekvenca:
– 230 V ± 1 %,
– 50 Hz ± 1 %.
OPOMBA Z1: Stabilizator za napajanje lahko zadovolji te zahteve.
Pri trifaznih proizvodih, razen če ni z zakonodajo ali v bolj specifičnem standardu za proizvod
določeno drugače, morata biti napetost in frekvenca:
– 400 V ± 1 %,
– 50 Hz ± 1 %.
OPOMBA Z2: Stabilizator za napajanje lahko zadovolji te zahteve. Nekateri stabilizatorji za napajanje imajo visokofrekvenčne
komponente in v teh primerih se zelo priporoča uporaba umetnega omrežja med napajanjem in instrumentom
za merjenje moči, kot je opisano v B.4.2. Če se uporablja umetno omrežje, naj ima nazivno impedanco
50 Ω/50 µH ali 50 Ω/50 µH + 5 Ω, kot je določeno v EN 55016-1-2.
4.3.2 Oblika napajalne napetosti
Celotna vsebina harmonikov v napajalni napetosti med preskušanjem proizvoda v specificiranem
načinu delovanja ne sme preseči 2 % (do vključno 13. harmonika); vsebnost harmonikov je določena
kot vsota efektivnih vrednosti posameznih komponent z osnovo 100 %. Vrednost vsebine harmonikov
napajalne napetosti je treba registrirati med preskusom in poročati (glej 6.3).
8
---------------------- Page: 10 ----------------------
SIST EN 50564 : 2011
Dodatno h gornjemu mora biti razmerje med temensko vrednostjo in efektivno vrednostjo preskusne
napetosti (to je temenski faktor) med preskušanjem proizvoda med 1,34 in 1,49.
OPOMBA: Močnostni napajalniki, ki so skladni z EN 61000-3-2, navadno ustrezajo gornjim zahtevam.
4.4 Instrumenti za merjenje moči
OPOMBA: Večina merilnikov moči lahko zapiše tudi vsebnost harmonikov, kot je zahtevano v 4.3.2.
4.4.1 Merilna negotovost meritve moči
Ta oddelek obravnava zahteve za negotovost, ki jo vnašajo instrumenti za merjenje vhodne moči
preskušanega proizvoda, vključno z zunanjimi shunti.
Največja dopustna merilna negotovost je odvisna od velikosti in karakteristike bremena. Ključna
karakteristika bremena, ki se uporablja za določitev največje dopustne negotovosti, je "največje
tokovno razmerje" (MCR), ki se izračuna:
t e menski f akt or CF
naj večj e t okovno raz merj e MCR
( )
f akt or moči PF
()=
()
kjer sta:
– temenski faktor (CF) je izmerjena temenska vrednost toka proizvoda, deljena z izmerjeno efektivno
vrednostjo toka proizvoda
– faktor moči je karakteristika moči, ki jo porablja proizvod. Je razmerje med izmerjeno dejansko
močjo in izmerjeno navidezno močjo
a) Dopustna negotovost za vrednosti MCR ≤ 10
Za izmerjene vrednosti moči, večje ali enake 1,0 W, je največja dopustna relativna negotovost, ki jo uvede
oprema za merjenje moči, U , enaka ali manjša od 2 % izmerjene vrednosti moči pri 95-odstotni stopnji
mr
zaupanja.
Za izmerjene vrednosti moči, manjše od 1,0 W, je največja dopustna absolutna negotovost, ki jo
uvede oprema za merjenje moči, U , enaka ali manjša od 0,02 W izmerjene vrednosti moči pri
mr
95-odstotni stopnji zaupanja.
b) Dopustna negotovost za vrednosti MCR > 10
Vrednost U je treba določiti z uporabo naslednje enačbe:
pc
U = 0,02 x [1 + (0,08 x {MCR – 10})]
pc
kjer je U največja dopustna relativna negotovost za primere, kjer je MCR > 10.
pc
Za izmerjene vrednosti moči, večje ali enake 1,0 W, je največja dopustna relativna negotovost, ki jo
uvede oprema za merjenje moči, enaka ali manjša od U pri 95-odstotni stopnji zaupanja.
pc
Za izmerjene vrednosti moči, manjše od 1,0 W, je največja dopustna absolutna negotovost večja kot
U (0,02 W) ali U , če je navedena kot absolutna negotovost v W (U x izmerjena vrednost) pri
ma pc pc
95-odstotni stopnji zaupanja.
OPOMBA 1: Prednost naj se daje merilnim instrumentom za merjenje moči, ki zaznavajo in kažejo vse signale in zapise
zunaj pogojev območja.
OPOMBA 2: Za podrobnosti glej dodatek D in Vodilo za izražanje merilne negotovosti (Guide to the Expression in
Measurement (GUM)).
OPOMBA 3: Čeprav tu ni vključena specifikacija merilnika moči o dovoljenem temenskem faktorju, je pomembno, da
temenski tok v izmerjeni obliki ne preseže dopustnega izmerjenega temenskega toka na izbranem območju,
sicer zahteve o negotovosti ne bodo dosežene. Glej B.1.2, kjer je prikazan izračun U in še več informacij.
pc
9
---------------------- Page: 11 ----------------------
SIST EN 50564 : 2011
OPOMBA Z1: Točka B.1 razlaga, zakaj lahko določena bremena povzročajo povečano negotovost.
Pri proizvodih, priključenih na več kot eno fazo, mora biti merilnik moči sposoben izmeriti celotno moč
vseh priključenih faz.
Kadar se moč meri z metodo akumulirane energije (glej 5.3.3), mora merilna negotovosti izračunane
moči izpolniti gornje zahteve.
4.4.2 Frekvenčni odziv merjene moči
Instrument za merjenje moči mora biti sposoben izpolniti zahteve iz točke 4.4.1, ko se meri:
– enosmerna napetost,
– izmenična napetost s frekvenco od 10 Hz do 2 000 Hz.
OPOMBA: Če ima merilnik moči vgrajen pasovni omejitveni filter, naj ga bo mogoče izklopiti iz merilnega tokokroga.
4.4.3 Merjenje moči in zahteve za dolgo povprečenje
Kadar je treba meritve izvajati v skladu s točko 5.3.3, mora biti instrument za merjenje moči sposoben:
– meriti srednjo moč v izbranem obratovalnem časovnem intervalu ali
– integrirati energijo v časovnem intervalu, ki ga je izbral operater.
OPOMBA: Za zmogljivost zapisovanja (vzorčenja) ali izhod na računalnik ali zapis podatkov je najprimernejša zmogljivost,
zahtevana v točki 5.3.2 – glej B.2.5 za dodatne informacije.
5 Meritve
5.1 Splošno
Namen te preskusne metode je določiti porabo energije v pripadajočem načinu delovanja proizvoda,
ki je trajen ali je časovno omejen. Način delovanja se šteje za trajen, če je nivo moči konstanten ali
če je nivojev moči več in se pojavljajo v pravilnem zaporedju v neomejenem času.
OPOMBA 1: Med prehodom iz enega načina delovanja v drugega (samodejno ali ga sproži uporabnik) je pri nekaterih
proizvodih pri prehodih v nekatera višja stanja moči treba počakati, da se vzpostavi stabilno stanje, ker se v
prehodu vključujejo ali izključujejo deli aparata ali tokokrogi.
OPOMBA 2: Kadar se način delovanja proizvoda spremeni samodejno, je morda včasih treba večkrat vključiti proizvod
preko vseh programov na podlagi preskusov, da se zagotovi zaporedje vseh programov, kar se dokumentira
prej, preden se rezultati preskusa zabeležijo in poročajo. Programi ločenih načinov delovanja lahko tudi
izkazujejo pravilne tekoče rezultate nivojev moči. Za nadaljnje postopke glej dodatek B.
OPOMBA 3: Čeprav se z uporabo meritev po tem standardu lahko dokumentira samo omejeno trajanje načina delovanja,
se rezultati takih načinov delovanja lahko opišejo kot poraba energije (Wh) in čas trajanja. Stabilen način
delovanja proizvoda naj se pusti delovati brez posega uporabnika.
5.2 Priprava proizvoda
Preskusi po tem standardu se izvajajo na enem proizvodu.
Proizvod je treba pripraviti in namestiti v skladu z navodili za uporabo, razen če so ta v nasprotju z
zahtevami tega standarda in/ali ustreznega standarda za lastnosti proizvoda. Če navodil za uporabo
ni na voljo, potem je treba uporabiti tovarniške ali privzete nastavitve; če pa ni nobenih navedb za
nastavitve, se proizvod preskuša, kot je bil dostavljen.
OPOMBA: Primeren standard za proizvod je, na primer, IEC 60436 (pomivalni stroji) ali EN 60456 (pralni stroji).
Ko je bil proizvod izbran in je pripravljen za preskušanje, je treba izvesti naslednje korake in jih
dokumentirati v poročilu o preskusu, če je primerno:
– proizvod se odstrani iz embalaže (če je primerno),
– preberejo se navodila za uporabo in skladno z njim
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
